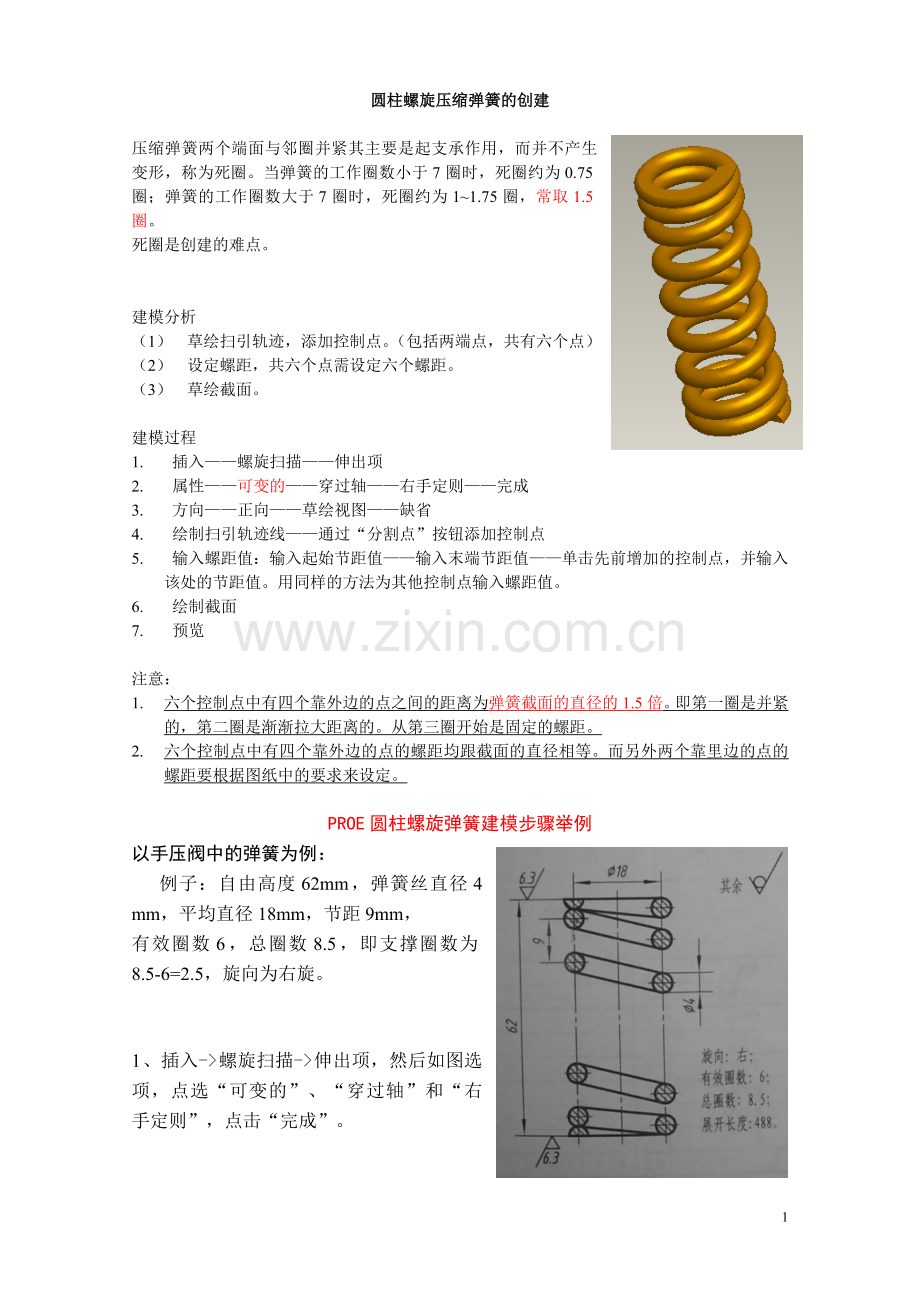

圆柱螺旋压缩弹簧的创建

压缩弹簧两个端面与邻圈并紧其主要是起支承作用，而并不产生变形，称为死圈。当弹簧的工作圈数小于7圈时，死圈约为0.75圈；弹簧的工作圈数大于7圈时，死圈约为1~1.75圈，常取1.5圈。
死圈是创建的难点。

建模分析
（1） 草绘扫引轨迹，添加控制点。（包括两端点，共有六个点）
（2） 设定螺距，共六个点需设定六个螺距。
（3） 草绘截面。

建模过程
1. 插入——螺旋扫描——伸出项
2. 属性——可变的——穿过轴——右手定则——完成
3. 方向——正向——草绘视图——缺省
4. 绘制扫引轨迹线——通过“分割点”按钮添加控制点
5. 输入螺距值：输入起始节距值——输入末端节距值——单击先前增加的控制点，并输入该处的节距值。用同样的方法为其他控制点输入螺距值。
6. 绘制截面
7. 预览

注意：
1. 六个控制点中有四个靠外边的点之间的距离为弹簧截面的直径的1.5倍。即第一圈是并紧的，第二圈是渐渐拉大距离的。从第三圈开始是固定的螺距。
2. 六个控制点中有四个靠外边的点的螺距均跟截面的直径相等。而另外两个靠里边的点的螺距要根据图纸中的要求来设定。

PROE圆柱螺旋弹簧建模步骤举例
以手压阀中的弹簧为例：
例子：自由高度62mm，弹簧丝直径4 mm，平均直径18mm，节距9mm，
有效圈数6，总圈数8.5，即支撑圈数为8.5-6=2.5，旋向为右旋。

1、插入->螺旋扫描->伸出项，然后如图选项，点选“可变的”、“穿过轴”和“右手定则”，点击“完成”。

2、设置好草绘平面之后，进入草绘平面画轨迹线, 用“分割点”按钮插入四个点，包括原来的两个端点，则有六个点。输入横向距离即平均直径的一半即9mm，及各纵向距离，如右图。

3、输入轨迹起始和末端节距值，由于弹簧两端最后是并紧，所以这两个值为弹簧丝直径值4、4。

4、添加点，选择草绘时的断点，并输入节距4、4、9、9。

5、进入截面草绘平面画一个与弹簧丝直径值4mm大小的圆后，sweep 完成。

6、设置节距与高度之间的关系式。
见《机械设计基础》赵冬梅编著的公式。
[节距d10=d11=[高度d5-（支撑圈数-0.5）*弹簧丝直径]/有效工作圈数n]

节距d10=d11= d10(原始正常节距)-[d5(原始正常高度)- d5(变量)]/ n(有效工作圈数)

7、用拉伸切削来制作磨平端.
先建立基准平面DTM1,平移量为d5

进入拉伸的草绘平面,把DTM1作为参照

至此，弹簧的模型已经建立完毕。

弹簧的压缩装配
1。在弹簧零件图中定义弹簧长度:""编辑”>“设置”>“挠性”>

2.装配图:“插入”> “元件”>“挠性”。打开该弹簧.
3.将更改新值为51。
4.选取三个约束关系(一个底面相切,两个基准面重合).放置，......
最后的装配体为
