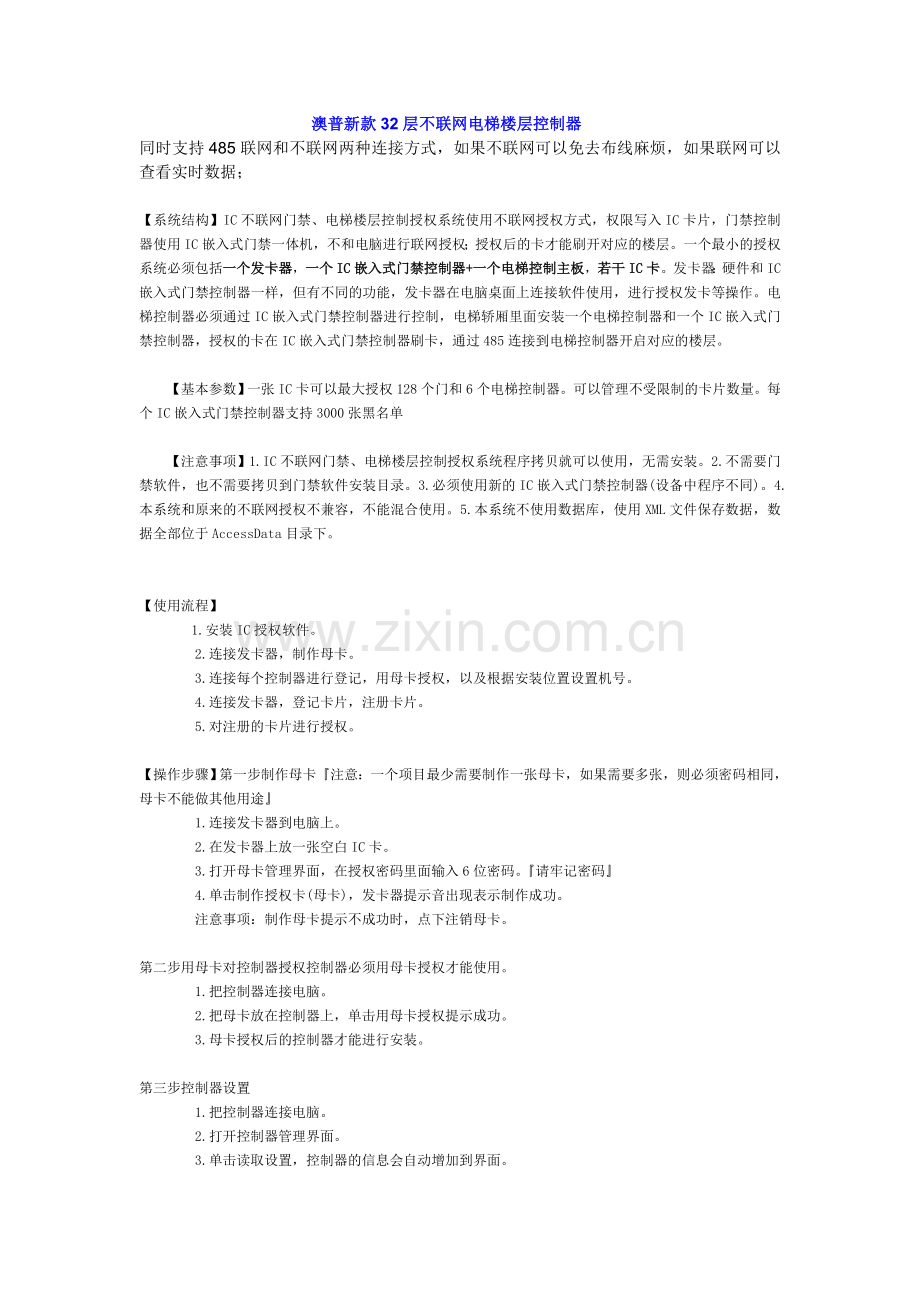

不联网梯控说明文档1.doc

     澳普新款32层不联网电梯楼层控制器
同时支持485联网和不联网两种连接方式，如果不联网可以免去布线麻烦，如果联网可以查看实时数据；

【系统结构】IC不联网门禁、电梯楼层控制授权系统使用不联网授权方式，权限写入IC卡片，门禁控制器使用IC嵌入式门禁一体机，不和电脑进行联网授权；授权后的卡才能刷开对应的楼层。一个最小的授权系统必须包括一个发卡器，一个IC嵌入式门禁控制器+一个电梯控制主板，若干IC卡。发卡器：硬件和IC嵌入式门禁控制器一样，但有不同的功能，发卡器在电脑桌面上连接软件使用，进行授权发卡等操作。电梯控制器必须通过IC嵌入式门禁控制器进行控制，电梯轿厢里面安装一个电梯控制器和一个IC嵌入式门禁控制器，授权的卡在IC嵌入式门禁控制器刷卡，通过485连接到电梯控制器开启对应的楼层。

　　【基本参数】一张IC卡可以最大授权128个门和6个电梯控制器。可以管理不受限制的卡片数量。每个IC嵌入式门禁控制器支持3000张黑名单

　　【注意事项】1.IC不联网门禁、电梯楼层控制授权系统程序拷贝就可以使用，无需安装。2.不需要门禁软件，也不需要拷贝到门禁软件安装目录。3.必须使用新的IC嵌入式门禁控制器(设备中程序不同)。4.本系统和原来的不联网授权不兼容，不能混合使用。5.本系统不使用数据库，使用XML文件保存数据，数据全部位于AccessData目录下。

【使用流程】
1.安装IC授权软件。
　　　　2.连接发卡器，制作母卡。
　　　　3.连接每个控制器进行登记，用母卡授权，以及根据安装位置设置机号。
　　　　4.连接发卡器，登记卡片，注册卡片。
　　　　5.对注册的卡片进行授权。

【操作步骤】第一步制作母卡『注意：一个项目最少需要制作一张母卡，如果需要多张，则必须密码相同，母卡不能做其他用途』
　　　　1.连接发卡器到电脑上。
　　　 2.在发卡器上放一张空白IC卡。
　　　　3.打开母卡管理界面，在授权密码里面输入6位密码。『请牢记密码』
　　 4.单击制作授权卡(母卡)，发卡器提示音出现表示制作成功。
注意事项：制作母卡提示不成功时，点下注销母卡。

第二步用母卡对控制器授权控制器必须用母卡授权才能使用。
　　　　1.把控制器连接电脑。
　　　　2.把母卡放在控制器上，单击用母卡授权提示成功。
　　　　3.母卡授权后的控制器才能进行安装。

第三步控制器设置
　　　　1.把控制器连接电脑。
　　　　2.打开控制器管理界面。
　　　　3.单击读取设置，控制器的信息会自动增加到界面。
　　　　4.修改对应的资料，包括名称和机号。相同的机号具有相同的控制。
　　　　5.单击更新设置，可以把机号信息更新到控制器中。

第四步卡片管理
　　　 1.把母卡放在发卡器上，打开发卡器界面，单击发卡器授权，提示成功。
　　　　2.拿开母卡，在发卡器上面放一个空白的IC卡。

3.打开发卡器界面，点击制作专属卡。
　　　　4.打开卡片管理界面，单击读卡，读出的卡片会自动添加到系统中。
　　　　5.单击空白卡片注册，提示成功。
　　　　6.修改该卡片的权限，单击写入权限。
　　　　7.授权完成。

注明事项：
a.操作专属卡注册和空白卡片注册时如果提示不成功就点下注销，再重新制作。
b.先选中要授权的人，再选择要去的电梯，再选择各个电梯对应的楼层。可以设置卡的有效期和使用次数（以先到的为准）。

当电梯控制器不联网使用时需要配合我们的不联网ＩＣ门禁一体机使用
1、无需布线
2、无需下载卡数据
3、32层电梯楼层控制器，可以外接扩展板，最多实现128层电梯楼层的控制
4、带截止日期、支持次数功能；
5、支持黑名单功能；
6、按钮、长开、长闭控制；
7、输出为常开、常闭2种状态；
8、可以外接天线；
9、优秀的读卡性能，距离可达5-9cm；
10、可在金属板前面安装；
11、扩展引出控制线；
12、可以接电梯控制器实现不联网电梯管理
13、多层楼层权限设置，刷卡后选择按钮

32层电梯楼层控制器

梯控不联网门禁管理软件

梯控搭配使用的不联网ＩＣ门禁一体机（也具有４８５联网使用的功能）

公司网址：www.aopu.cc
地    址：深圳市龙华梅龙路•彩悦大厦508#
联 系 人: 严 先生
电    话：0755-82813105-807
业务专线：186 766 98473（24小时）
Q      Q: 97037394

计次功能：比如设定一张卡的权限是5次，那么只要这个人在门禁机上刷开过5次，那么这张卡就不可以再开门，如果要继续使用，需要重新发卡

有效期功能：设定一张卡的有效期是2012-3-15-18:00，那么在这段时间之前该卡片可以使用，过了这个时间，卡不可以开门。如果要继续使用，需要重新设置！！可以用来限制住户按时交纳物业管理费

控卡功能：任何一张卡如果需要成功授权都必须先制作成专属卡。工程商或经销商可以通过我们的“专用发卡器”制作专属卡，而甲方只可以用制作好的专属卡，甲方自己购买的卡片不可以使用！可以用在工厂用户，起到卖卡的目的

另外，我们的一个软件里可以装126个门禁一体机，但并不是仅仅126个门，同一个人可以设置出入几个不同门的权限！如果用户卡丢失，只要记得用户注册时的名字或IC卡号，就可以成功挂失该卡

适用范围：票箱计次门禁，嵌入式楼宇中，旧楼改造等等
