《模具常用机构设计》试卷
考试班级及人数：模具1～5班

总 分

题号
一
二
三
四
五
评分人

题分
30
20
10
20
20
复查人

得分

得分
评卷人

一、填空题（30分，2分/空）
1、 机器是具有一定 的生产装置。
2、机械是由 、传动部分和 三大部分构成。
3、机构是由 、 和从动构件三部分组成。
4、轧制的条料需要进行校平，校平的方法有 的热矫正两种。
5、送料机构的送料方式有推式和 两种。
6、挡料销是起 作用。
7、低副是由 接触构成的运动副。
8、曲柄摇杆机构具有 和 。
9、 导料装置的作用就是在送进过程中，限制条料的横向平移，保证条料的正确送进方向，常用的元件有 和 等。
10、卸料板有 和 两种。
得分
评卷人

二、选择题（20分，2分/题）

１、剪板机的上下刃口的间隙一般取板料厚度的（　）。
A、3% B、5% 　 　C、7% D、9%
２、钩式送料装置采用的是（　　　）送料方式。
A、拉式 B、混合方式 C、推式 D、其它方式
３、摩擦式压力机具有（　　）特点
A、行程可调 B、行程不可调，但行程和吨位较大
C、行程和吨位较小 D、有过载保护
４、不属于导向件的是（　）
A.导柱　　　　 B.导套　　　　 C.导正销　　　　 D.导板
５、属于精确定位零件是（　）
A.固定挡料销　 B.活动挡料销　 　
C.始用挡料销　 　D.导正销
６、弹性元件不包括（　）
A.弹簧　　　　 B.橡胶板　　　
C聚氨脂橡胶　　 D.导板　
７、蜗轮和蜗杆机构的轴线交错成（　）
A.30°　　　　 　B. 45° C. 60° 　　　 　　D. 90°
８、冲裁模的工作件主要有（　）
A.模架　　 　 B.卸料装置　
C.凸模、凹模、凸凹模　　 　 D.导柱、导套
９、模架是模具的基础，它包括（　）基本零件
A刚性推件装置　　　　　　　　　　　B挡料销、导正销　　　　　　　　　　　　　　　　　
C上下模座、导柱、导套　　　　　　　D　卸料装置
１０、冲压常用的设备中主要是（　）
A.压力机　　 　 B.折弯机　　　
C.卷板机　　　 　 D.拉弯机
得分
评卷人

三、判断题（10分，2分/题）

１、（　）机器通常则原动机、机械传动和多种机构组合体构成。
２、（　）凸轮是低副。
３、（　）侧压装置是用来确定送料定距的。
４、（　）常用卸料装置有：固定卸料装置和弹压卸料装置。
５、（　）侧冲主要是由斜楔和斜滑块机构构成的冲压装置。

得分
评卷人

四、简答题（20分，4分/题）

１、机器的特征。

２、机构的设计方法。

３、机械式条料送料机构的种类。

４、弹顶机构的组成。

得分
评卷人

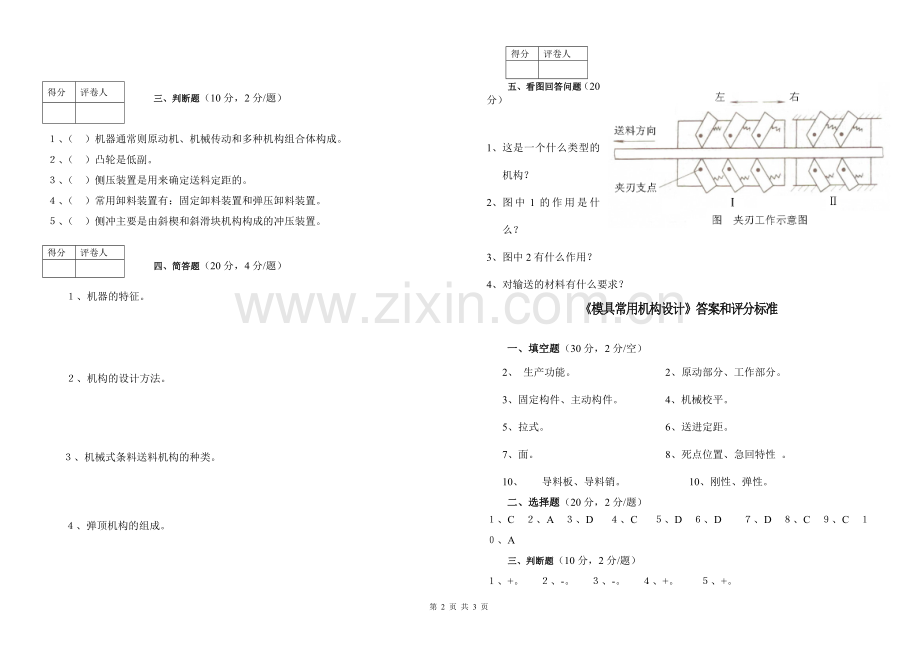

五、看图回答问题（20分）

1、 这是一个什么类型的机构？
2、 图中1的作用是什么？
3、 图中2有什么作用？
4、 对输送的材料有什么要求？
《模具常用机构设计》答案和评分标准

一、填空题（30分，2分/空）
2、 生产功能。 2、原动部分、工作部分。
3、固定构件、主动构件。 4、机械校平。
5、拉式。 6、送进定距。
7、面。 8、死点位置、急回特性 。
10、 导料板、导料销。 10、刚性、弹性。
二、选择题（20分，2分/题）
１、C ２、A ３、D ４、C ５、D ６、D　 ７、D ８、C ９、C １０、A
三、判断题（10分，2分/题）
１、+。 ２、-。 ３、-。 ４、+。 ５、+。
四、简答题（20分，4分/题）
１、机器的特征。
答：机器是具有一定的生产功能的生产装置。机器是由许多零件或部件组成，机器各部件之间具有相对运动，机器是用以减轻或代替人的体力劳动去完成有用的机械功或实现能量形式上的转换。
２、机构的设计方法。
答：机构类型的选择；机构结构尺寸和确定；机构的运动和动力分析；机构的结构设计；零件设计。
３、机械式条料送料机构的种类。
答：有辊式送料装置；夹持式送料装置和钩式送料装置三种。
４、弹顶机构的组成。
答：弹顶机构主要有顶件器、顶杆、顶板、调节螺钉或螺母组成。
五、看图回答问题（20分）
答： 1夹刃式送料机构；
2送料夹座；
3止退夹座；
4这是表面夹刃送料装置。要求材料具有一定的硬度。
