实验三 三相桥式全控整流电路实验
实验三 三相桥式全控整流电路实验
一、实验目的
(1)加深理解三相桥式全控整流的工作原理。
(2)了解KC系列集成触发器的调整方法和各点的波形。
二、实验所需挂件及附件
序号
型　　 　号
备　　　注
1
DJK01 电源控制屏
该控制屏包含“三相电源输出”等几个模块。
2
DJK02 晶闸管主电路

3
DJK02-1三相晶闸管触发电路
该挂件包含“触发电路”,“正反桥功放”等几个模块。
4
DJK06 给定及实验器件
该挂件包含“二极管”等几个模块。
5
DJK10 变压器实验
该挂件包含“逆变变压器”以及“三相不控整流”。
6
D42　三相可调电阻

7
双踪示波器
自备
8
万用表
自备
三、实验线路及原理
实验线路如图3-13及图3-14所示。主电路由三相全控整流电路及作为逆变直流电源的三相不控整流电路组成，触发电路为DJKO2-1中的集成触发电路，由KCO4、KC4l、KC42等集成芯片组成，可输出经高频调制后的双窄脉冲链。集成触发电路的原理可参考1-3节中的有关内容，三相桥式整流及逆变电路的工作原理可参见电力电子技术教材的有关内容。

图3-13 三相桥式全控整流电路实验原理图
四、实验内容
三相桥式全控整流电路。
五、预习要求
(1)阅读电力电子技术教材中有关三相桥式全控整流电路的有关内容。

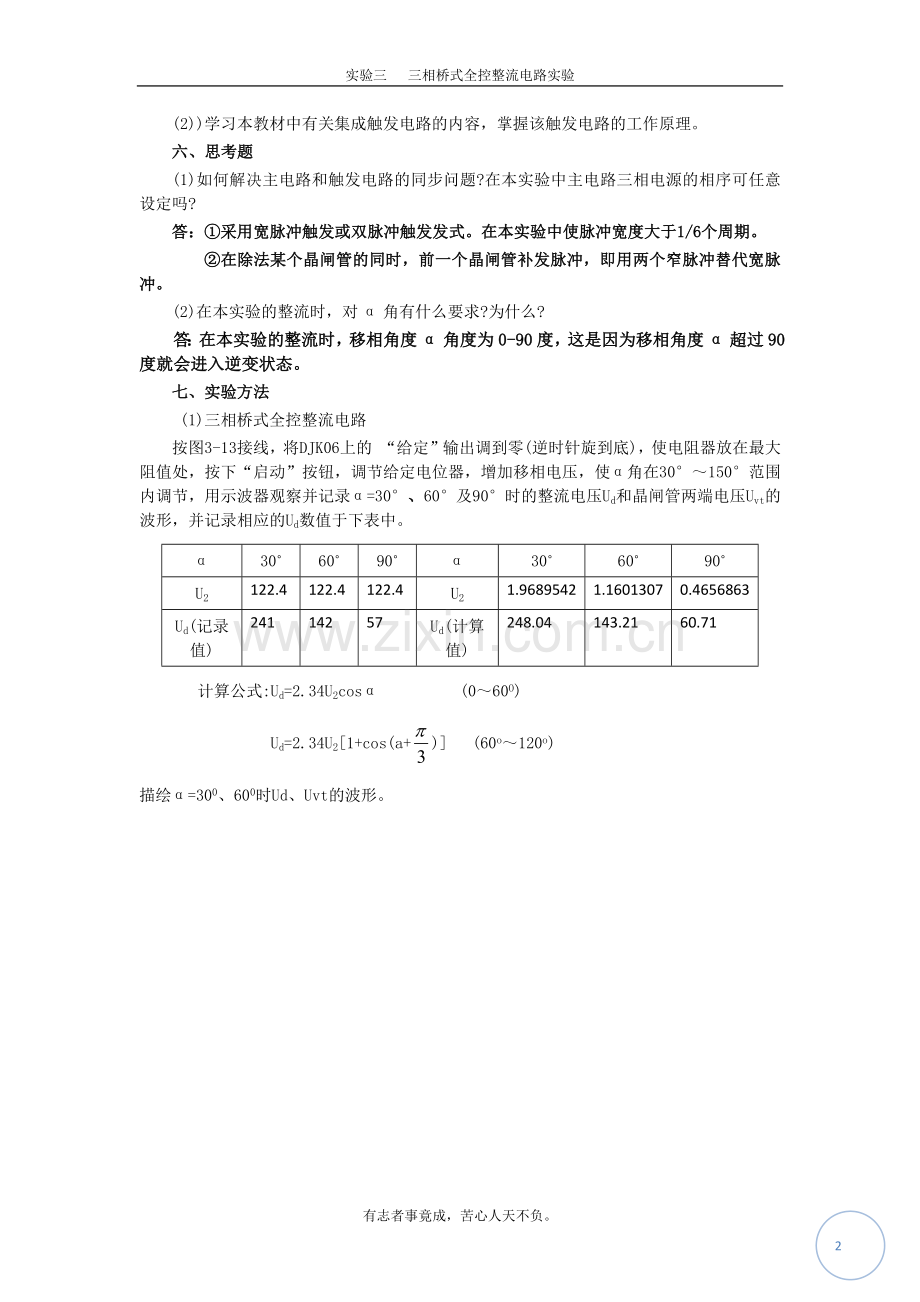

(2))学习本教材中有关集成触发电路的内容，掌握该触发电路的工作原理。
六、思考题
(1)如何解决主电路和触发电路的同步问题?在本实验中主电路三相电源的相序可任意设定吗?
答：①采用宽脉冲触发或双脉冲触发发式。在本实验中使脉冲宽度大于1/6个周期。
②在除法某个晶闸管的同时，前一个晶闸管补发脉冲，即用两个窄脉冲替代宽脉冲。
(2)在本实验的整流时，对α角有什么要求?为什么?
答：在本实验的整流时，移相角度α角度为0-90度，这是因为移相角度α超过90度就会进入逆变状态。
七、实验方法
(1)三相桥式全控整流电路
按图3-13接线，将DJK06上的 “给定”输出调到零(逆时针旋到底)，使电阻器放在最大阻值处，按下“启动”按钮，调节给定电位器，增加移相电压，使α角在30°～150°范围内调节，用示波器观察并记录α=30°、60°及90°时的整流电压Ud和晶闸管两端电压Uvt的波形，并记录相应的Ud数值于下表中。
α
30˚
60˚
90˚
α
30˚
60˚
90˚
U2
122.4
122.4
122.4
U2
1.9689542
1.1601307
0.4656863
Ud(记录值)
241
142
57
Ud(计算值)
248.04
143.21
60.71
计算公式:Ud=2.34U2cosα (0～60O)
Ud=2.34U2[1+cos(a+)] (60o～120o)
描绘α=300、600时Ud、Uvt的波形。

α=900时Ud的波形。

(2)故障现象的模拟

当β=60°时，将触发脉冲钮子开关拨向“断开”位置，模拟晶闸管失去触发脉冲时的故障，观察并记录这时的Ud波形的变化情况。

八、实验报告
(1)画出电路的移相特性Ud =f(α)。

(2)画出α=30°、60°、90°时的整流电压Ud的波形。
答：见实验数据及波形
(3)简单分析模拟的故障现象。
答：见实验数据及波形
