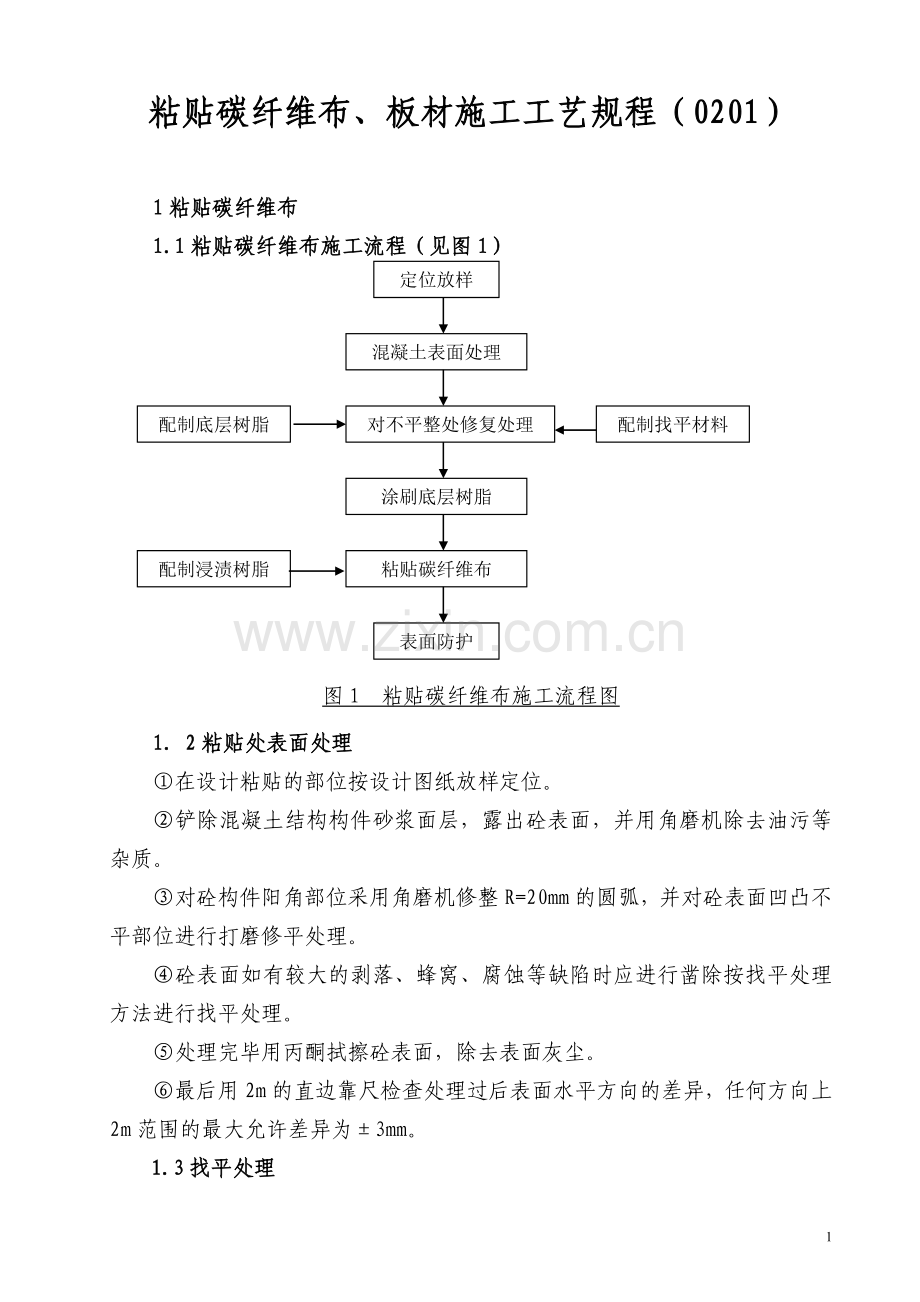

粘贴碳纤维布、板材施工工艺规程（0201）

1粘贴碳纤维布
1.1粘贴碳纤维布施工流程（见图1）
定位放样

混凝土表面处理

配制找平材料
对不平整处修复处理
配制底层树脂

涂刷底层树脂

配制浸渍树脂
粘贴碳纤维布

表面防护

图1 粘贴碳纤维布施工流程图
1. 2粘贴处表面处理
①在设计粘贴的部位按设计图纸放样定位。
②铲除混凝土结构构件砂浆面层，露出砼表面，并用角磨机除去油污等杂质。
③对砼构件阳角部位采用角磨机修整R=20mm的圆弧，并对砼表面凹凸不平部位进行打磨修平处理。
④砼表面如有较大的剥落、蜂窝、腐蚀等缺陷时应进行凿除按找平处理方法进行找平处理。
⑤处理完毕用丙酮拭擦砼表面，除去表面灰尘。
⑥最后用2m的直边靠尺检查处理过后表面水平方向的差异，任何方向上2m范围的最大允许差异为±3mm。
1.3找平处理

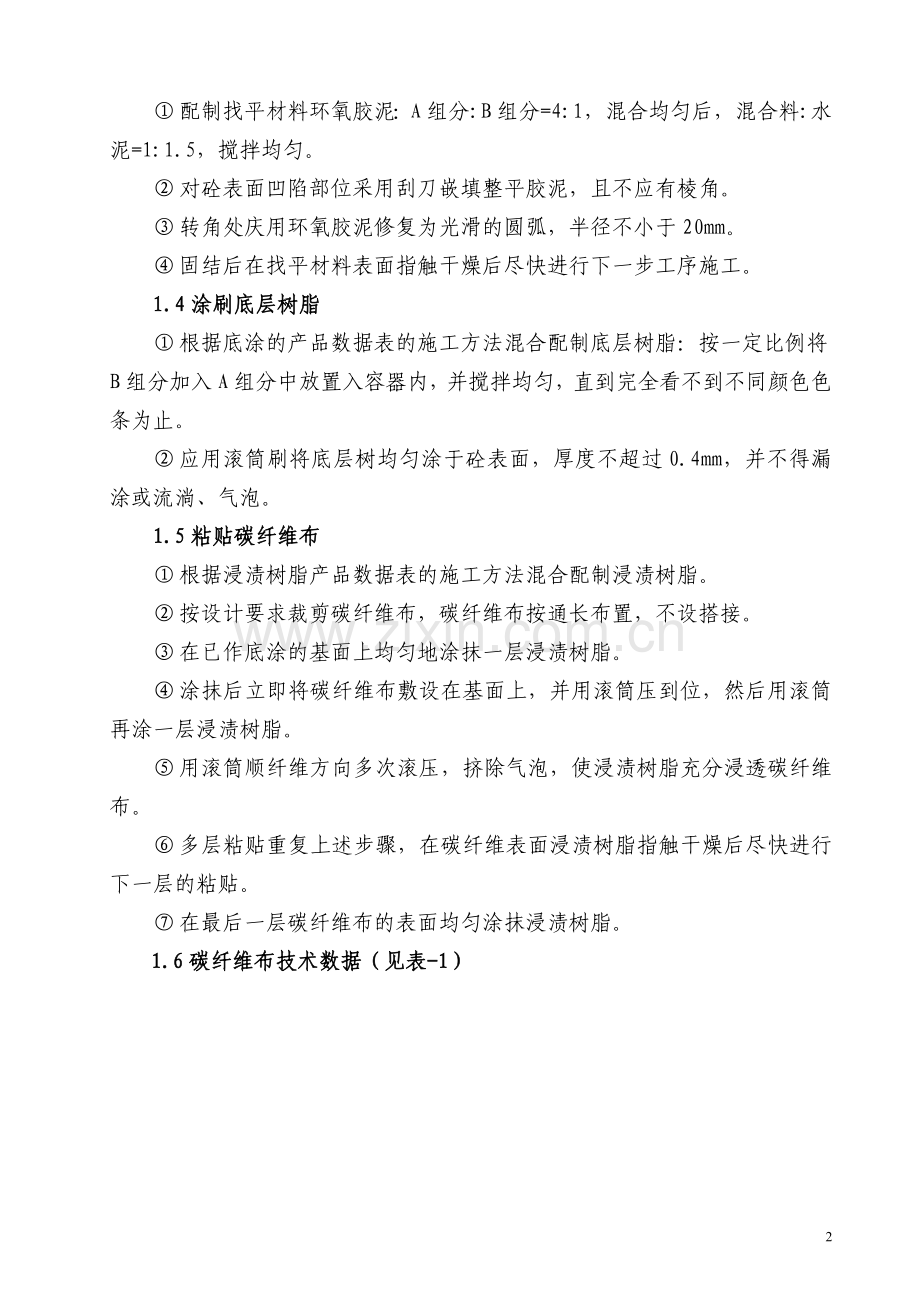

① 配制找平材料环氧胶泥：A组分:B组分=4:1，混合均匀后，混合料:水泥=1:1.5，搅拌均匀。
② 对砼表面凹陷部位采用刮刀嵌填整平胶泥，且不应有棱角。
③ 转角处庆用环氧胶泥修复为光滑的圆弧，半径不小于20mm。
④ 固结后在找平材料表面指触干燥后尽快进行下一步工序施工。
1.4涂刷底层树脂
① 根据底涂的产品数据表的施工方法混合配制底层树脂：按一定比例将B组分加入A组分中放置入容器内，并搅拌均匀，直到完全看不到不同颜色色条为止。
② 应用滚筒刷将底层树均匀涂于砼表面，厚度不超过0.4mm，并不得漏涂或流淌、气泡。
1.5粘贴碳纤维布
① 根据浸渍树脂产品数据表的施工方法混合配制浸渍树脂。
② 按设计要求裁剪碳纤维布，碳纤维布按通长布置，不设搭接。
③ 在已作底涂的基面上均匀地涂抹一层浸渍树脂。
④ 涂抹后立即将碳纤维布敷设在基面上，并用滚筒压到位，然后用滚筒再涂一层浸渍树脂。
⑤ 用滚筒顺纤维方向多次滚压，挤除气泡，使浸渍树脂充分浸透碳纤维布。
⑥ 多层粘贴重复上述步骤，在碳纤维表面浸渍树脂指触干燥后尽快进行下一层的粘贴。
⑦ 在最后一层碳纤维布的表面均匀涂抹浸渍树脂。
1.6碳纤维布技术数据（见表-1）

表-1
物理特性
片材机械性能
纤维机械性能
构成
卷曲少单向的编织物
弹性模量
230Gpa
抗拉强度
1417MP5.2a
宽度
150mm
抗拉强度
4900 MPa
抗弯强度
800MPa
颜色
黑色
断裂时的延伸率
2%
抗闰弹模
120Gpa
重量
300 g/m2

层间抗剪强度
50Mpa
纤维含量
100%

纤维密度
1.80g/cm3

2粘贴碳纤维板
2.1施工工艺流程（见图2）
定位放样
砼表面处理
对不平整处找平处理
板材及砼表面涂一层粘接剂
粘贴板材
清理板材边缘的粘接剂
配制环氧胶泥
除去板材粘贴面的保护膜
配制粘接剂剂

图2 粘贴碳纤维板施工流程图
2.2砼表面处理
① 在粘贴的部位按设计图纸放样定位。
② 铲除砼表面砂浆，露出砼面，用角磨机除去所有的污物，保证砼面的平整、无突出的尖锐处。
③ 砼表面如有较大剥落、蜂窝、腐蚀等缺陷时，应进行凿除并进行找平处理。（见找平处理）
④ 处理完毕后，用丙酮将砼表面的灰尘除去。
⑤ 最后用2m的直边靠尺检测已处理过的表面水平方向上的差异，最大允许差异任何方向上2m为±5mm。

2.3找平处理
① 未能满足平整要求的砼表面应重新处理。
② 对小的不平整部位用刮刀嵌填环氧粘接剂。
③ 对大的不平整部位可采用环氧胶泥填补处理。

2.4粘贴碳纤维板材
① 粘贴剂采用环氧粘接剂。
② 按一定比例配制环氧粘接剂，根据现场实际情况确定用量，严格控制使用时间。
③ 用刮刀将环氧粘接剂在处理的砼面上涂上薄薄的一层。
④ 然后除去板材粘贴面的保护膜，板材表面应擦拭干净（如粘贴两层时对底层板的两面均应擦拭干净），在板材上涂1-2mm厚的粘接剂（板材中心区为3mm），呈突起状，平均厚度不小于2mm。
⑤ 将板材放置在砼面上，用滚筒均匀施加足够的压力，使粘接剂从两边溢出，保证密实无空洞，施工操作时必须保证板材和砼面之间最小有2mm的粘贴厚度。
⑥ 平行粘贴多条碳纤维板时，两板之间的空隙不小于5mm。
⑦ 粘贴两层碳纤维板时应连续粘贴，如不能立即粘贴再开始粘贴前应对底层板重新做清洗工作。
⑧ 最后除去多余的粘接剂，清理边缘。
2.5碳纤维板技术数据（见表-2）

表-2
技术指标
S型板
抗弯弹模
145GPa
杨氏模量
145GPa
极限抗拉强度
2700MPa
层间抗剪强度
60 MPa
搭接抗剪强度
11 MPa
宽度
50mm、80mm、120mm

3施工注意事项
① 加固部位基层砼抗压强度不低于C15。
② 碳纤维布、板应通长布置，如需搭接时应沿纤维方向搭接，搭接不得少于200mm。
③ 施工温度以5℃~35℃宜。
④ 碳纤维布、板为导电材料，施工时应尽量远离电气设备及电源，或采取可靠的防护措施。
⑤ 施工过程中应避免碳纤维的弯折。
⑥ 碳纤维片材及配套树脂的原料应密封储存，远离火源，避免阳光直接照射。
⑦ 配置粘接剂的施工的场地必须保持良好的通风。
⑧ 现场施工人员应穿着工作服，同时佩戴护目镜、口罩和手套，施工人员严禁现场吸烟。
4使用的设备（见表-3）

表-3
序号
名称
型号规格
单位
数量
1
角磨机
220V
台
8
2
空压机
0.9m3
台
2
3
专用滚筒

个
20
4
专用剪刀

把
5
5
搅拌桶

个
10
6
电动低速手执混合器
500rpm
台
2
7
锤、凿

把
配足

广州市鲁班建筑防水补强有限公司
2002年6月20日
