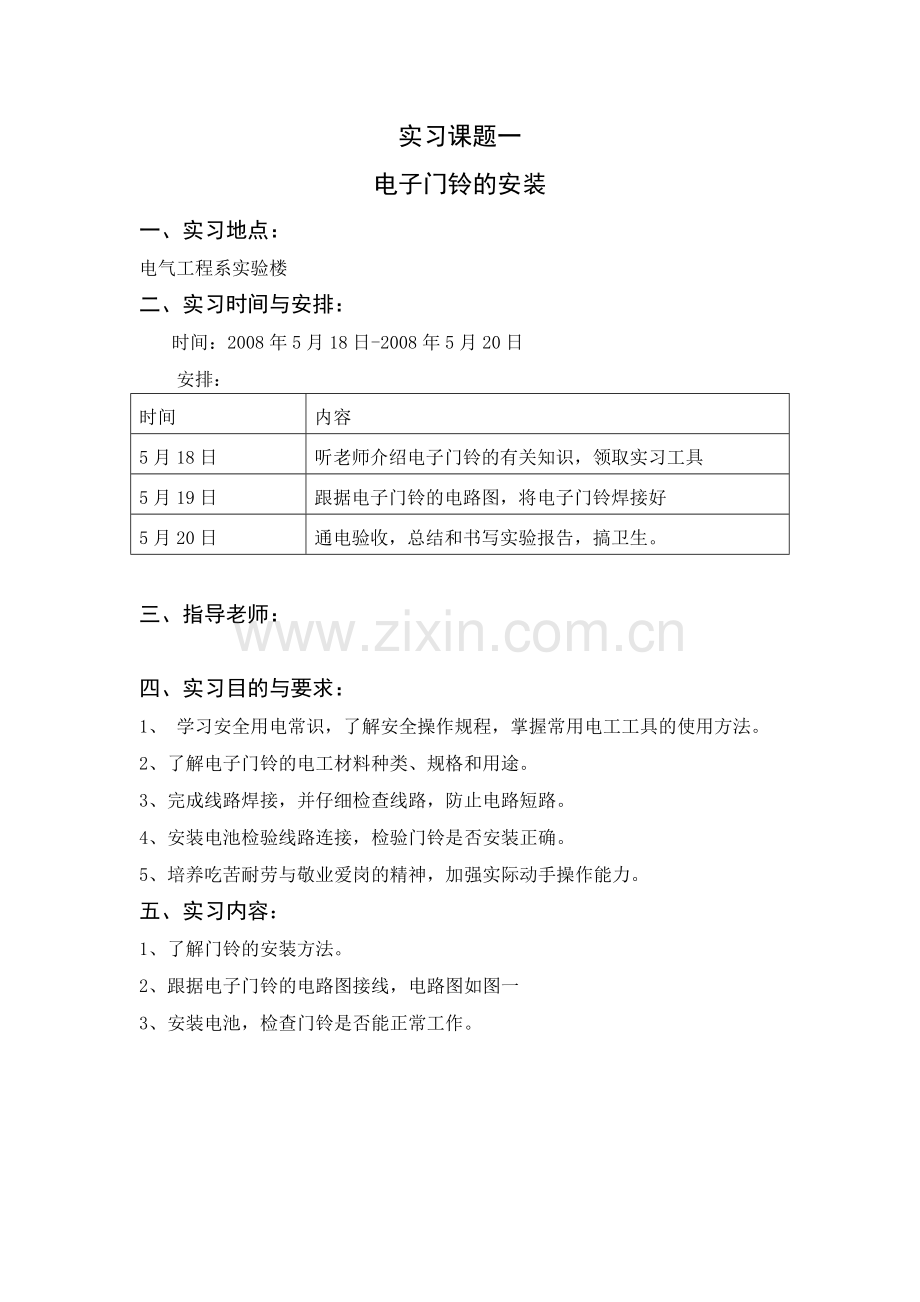

实习课题一
电子门铃的安装
一、实习地点：
电气工程系实验楼
二、实习时间与安排：
时间：2008年5月18日-2008年5月20日
安排：
时间
内容
5月18日
听老师介绍电子门铃的有关知识，领取实习工具
5月19日
跟据电子门铃的电路图，将电子门铃焊接好
5月20日
通电验收，总结和书写实验报告，搞卫生。

三、指导老师：

四、实习目的与要求：
1、 学习安全用电常识，了解安全操作规程，掌握常用电工工具的使用方法。
2、了解电子门铃的电工材料种类、规格和用途。
3、完成线路焊接，并仔细检查线路，防止电路短路。
4、安装电池检验线路连接，检验门铃是否安装正确。
5、培养吃苦耐劳与敬业爱岗的精神，加强实际动手操作能力。
五、实习内容：
1、了解门铃的安装方法。

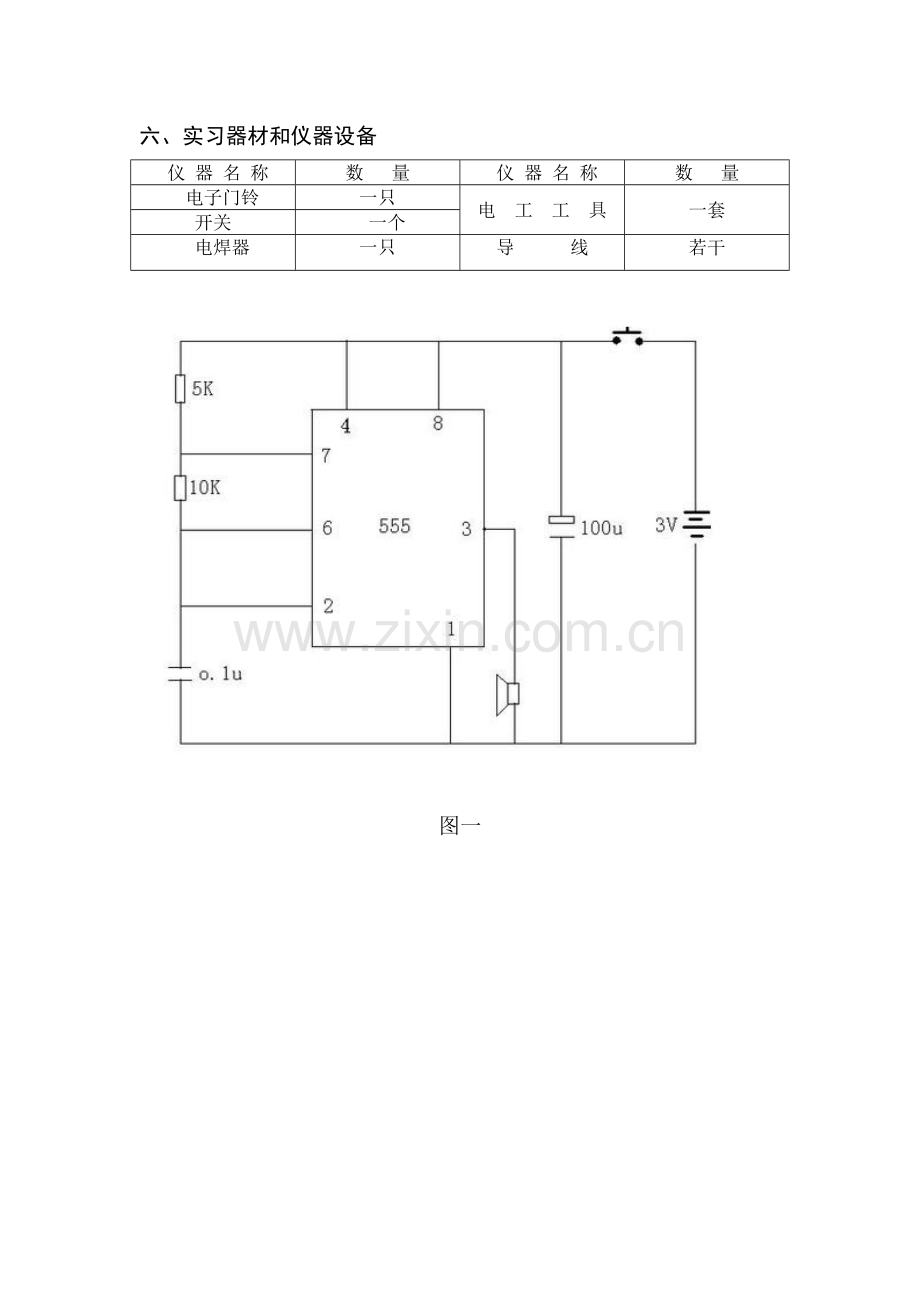

2、跟据电子门铃的电路图接线，电路图如图一
3、安装电池，检查门铃是否能正常工作。

六、实习器材和仪器设备
仪 器 名 称
数 量
仪 器 名 称
数 量
电子门铃
一只
电 工 工 具
一套
开关
一个
电焊器
一只
导 线
若干

图一

实习课题二
照明电路的设计与安装
一、实习地点：
电气工程系实验楼。
二、实习时间与安排：
时间：2008年5月21日-2008年5月25日
安排：
时间
内容
5月21日
了解照明线路相关电工知识。
对照明线路进行设计，画照明线路图。
5月22日
照明电路设计，元器件选择及线路安装。
5月25日
通电验收，交工具总结和书写实验报告，搞卫生。
三、指导老师：
杨波
四、实习目的与要求：
1、 学习安全用电常识，了解安全操作规程，掌握常用电工工具的使用方法。
2、了解电工材料种类、规格和用途。
3、熟练掌握常用低压电器件的结构、原理、使用方法及在电路中的作用。
4、照明电路的设计与安装。
5、按设计要求选取控制器件，参照实物设计好布置图、走线图、安装图。
6、完成线路安装并写出安装说明书及安装要求。
7、通电检测调试并写出检测调试说明书。
8、培养吃苦耐劳与敬业爱岗的精神，加强实际动手操作能力
五、实习内容：
1、低压电器的结构、原理、使用方法
熔断器：
熔断器俗称保险丝,是进行短路保护的电器.当电路发生短路,负载电流超过额定电流许多倍时,熔体立既熔断,保护电路及用电设备不遭损坏. FU表示符号
2、照明电路的原理图。
原理图如下图二
图二
六、实习器材和仪器设备

仪 器 名 称
数 量
仪 器 名 称
数 量
万 用 表
一只
熔 断 器
四个
日 光 灯 管
一个
电 工 工 具
一套
镇 流 器
一只
导 线
若干

实习课题三
三相异步电动机正、反控制

一、实习地点：
电气工程系实验楼。
二、实习时间与安排：
时间：2009年5月26日—2009年5月28日
安排：
时间
内容
5月26日
参观实验楼供电配电，了解三相四线制供配电基础知识。
画实验楼供配电图。
5月27日
相关电工知识及工艺要求的讲授安全操作注意事项。
讲解电机控制课题，相关低压电器知识及安装工艺要求。电机控制课题电路设计（电路原理图、原理图、接线图）三图设计。电机控制线路设计，元器件选择及线路安装。
5月28日
通电验收，电机控制相关电工知识及工艺要求答辩。

三、指导老师：
杨波
四、实习目的与要求：
1、 学习安全用电常识，了解安全操作规程，掌握常用电工工具的使用方法。
2、了解电工材料种类、规格和用途。
3、熟练掌握常用低压电器件的结构、原理、使用方法及在电路中的作用。
4、按要求设计一个三相异步电动机正、反控制的电气控制电路完成电路图设计。
5、按设计要求选取控制器件，参照实物设计好布置图、走线图、安装图。
6、完成线路安装并写出安装说明书及安装要求
7、通电检测调试并写出检测调试说明书
8、培养吃苦耐劳与敬业爱岗的精神，加强实际动手操作能力。。
五、实习内容：
1、低压电器的结构、原理、使用方法
(1）接触器：
接触器适用于电动机、电容器组等重要电器，是电力自动控制线路中使用最广泛的元件，分交流接触器和直流接触器，其中交流接触器是这次实习的重点
学习对象。交流接触器由几个部分组成：电磁机构，触头系统，灭弧装置，各种弹簧，传动机构及外壳等。需重点掌握的是触头系统。老师拿出一个接触器作为道具，逐一示范说明了常开、常闭触头。
（2）按钮：
通常用来短时间接通或断开控制电路的手动电器. 当按下按钮帽时,
常闭触头先断开,常开触头后闭合，常开SB1常闭SB2复合SB3。
(3)热继电器：
热继电器是利用电流的热效应而动作的电器,它是用来保护电动机使之免受常期过载的危害.热继电器的图形及文字符号KH发热元件将串联在电动机的主电路中，KH常闭触点将串联在电动机的控制电路中。
（4）熔断器：
熔断器俗称保险丝,是进行短路保护的电器.当电路发生短路,负载电流超过额定电流许多倍时,熔体立既熔断,保护电路及用电设备不遭损坏. FU表示符号
2、设计三相异步电动机正、反控制的电气控制电路
工作原理合Q,接通电源按SB3→KM1线圈失电→KM1触头恢复→M停转;正转 反转必须先按停止按钮SB3
3、设计电气原理图的器件原理图、布局图、接线图
原理图如图三
布局图如图四
接线图如图五
4、安装工艺及安装过程简介
器件布局摆放美观合理,电线连接尽可能直.,尽可能不交叉且弯脚成90度. 熔断器A.B.C根据原理图合理布局连接KM1,KM2,接SB1→KM1线圈→KM1触头动作→M正转;接SB2→KM2线圈→KM2触头动作→M反转;KM1,KM2常闭触头——互锁:防止KM1`KM2同时得电造成电源 短路
六、实习器材和仪器设备
仪 器 名 称
数 量
仪 器 名 称
数 量
交流接触器 （CJTI—10）
两只
三相异步电动机
一台
热继电器 （JR16—20/3）
一只
电工工具
一套
三 联 按 钮
三个
导 线
若干
熔 断 器
三个

图三

图四

图五
六、实习心得
为期10天的电工实习圆满结束了，这是一次将所学知识用于实践的过程。这次实习让我知道了所学知识有何用处，且提升了自己的动手操作能力。在这次实习中，我主要的收获有以下几点：
1．掌握了几种基本的电工工具的使用，导线与导线的连接方法，导线与接线柱的连接方法，了解了电路安装中走线、元件布局等基本常识；
2．了解了一般简单照明电路的安装方法，掌握了一般串联、并联电路，日光灯，电度表、插座的安装；
3．了解了电动机传动和点动控制、顺序控制、逆反转控制的概念和原理，掌握了交流继电器的原理和接线方法；
4．本次实习大大增强了我们的团队合作精神，培养了我们的动手实践能力和细心严谨的作风。
综上所述，这次实习给我们上了一堂很有意义的社会实践课，在很大程度上提高了我们的综合素质，使我们的理论知识能融入实践当中，让我对所学专业更有信心。
这次实习我学到的不仅仅是专业知识，更让我学到了其它一些有价值的东西，如必需勤于动脑，亲手操作，才能有更深刻的体会。在实习过程中，我们必须注重团队合作精神，这样才能做到事半功倍。
最后，特别感谢在实习过程中为我提供过帮助的指导老师与同学们。
