用Global Mapper自制重庆市等高线地形地图(大量图例说明)
发表于 2006-04-06 23:40 - 只看楼主
0
1 2 3 4 5
[查看评级用户]
楼主
.字号 较小字号 正常字号 较大字号

Global Mapper 是一个专业的GPS软件,我用Global Mapper 合成SRTM高程数据并生成等高线地图!

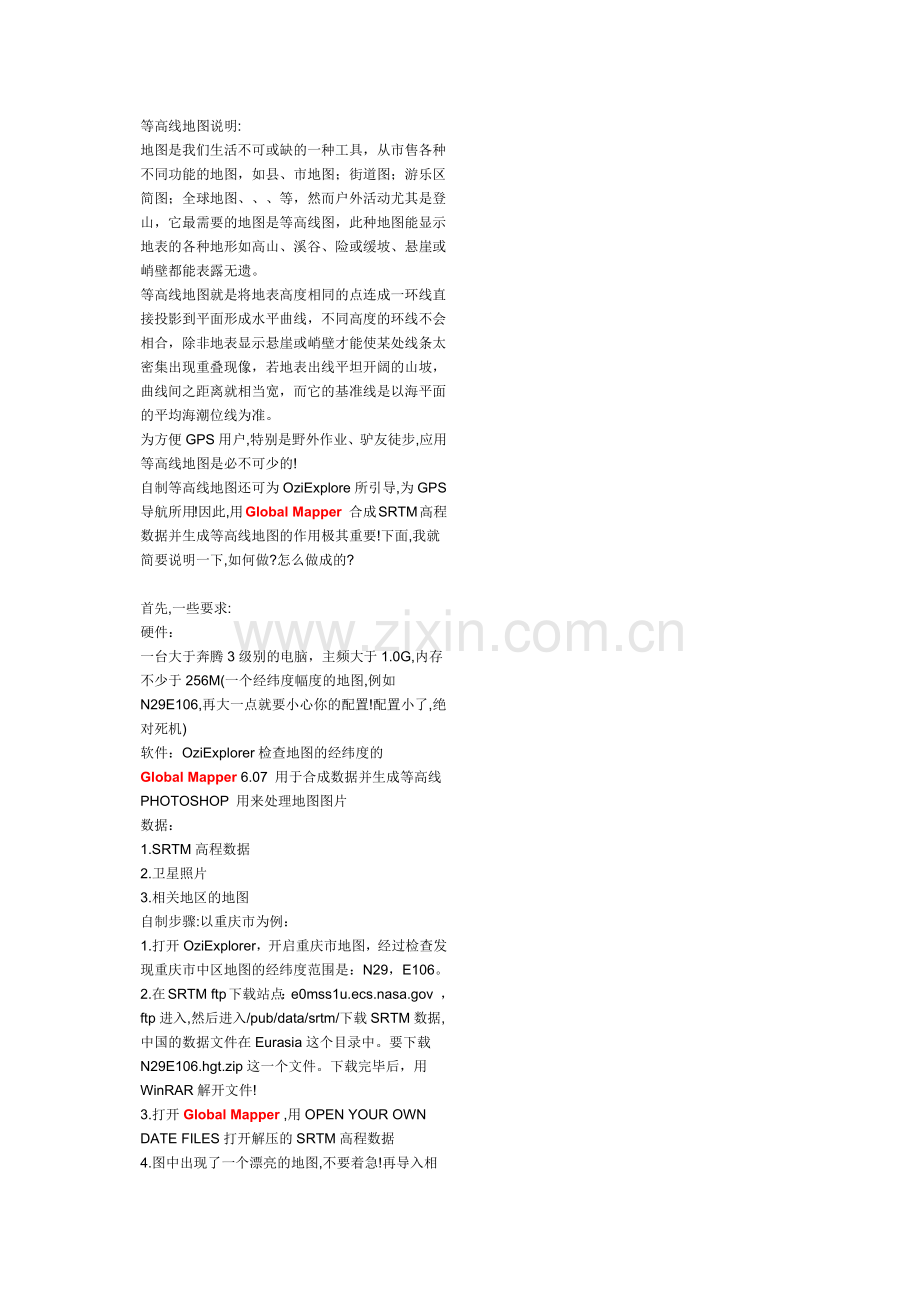

等高线地图说明:
地图是我们生活不可或缺的一种工具，从市售各种不同功能的地图，如县、市地图；街道图；游乐区简图；全球地图、、、等，然而户外活动尤其是登山，它最需要的地图是等高线图，此种地图能显示地表的各种地形如高山、溪谷、险或缓坡、悬崖或峭壁都能表露无遗。
等高线地图就是将地表高度相同的点连成一环线直接投影到平面形成水平曲线，不同高度的环线不会相合，除非地表显示悬崖或峭壁才能使某处线条太密集出现重叠现像，若地表出线平坦开阔的山坡，曲线间之距离就相当宽，而它的基准线是以海平面的平均海潮位线为准。
为方便GPS用户,特别是野外作业、驴友徒步,应用等高线地图是必不可少的!
自制等高线地图还可为OziExplore所引导,为GPS导航所用!因此,用Global Mapper 合成SRTM高程数据并生成等高线地图的作用极其重要!下面,我就简要说明一下,如何做?怎么做成的?

首先,一些要求:
硬件：
一台大于奔腾3级别的电脑，主频大于1.0G,内存不少于256M(一个经纬度幅度的地图,例如N29E106,再大一点就要小心你的配置!配置小了,绝对死机)
软件：OziExplorer检查地图的经纬度的
Global Mapper 6.07 用于合成数据并生成等高线
PHOTOSHOP 用来处理地图图片
数据：
1.SRTM高程数据
2.卫星照片
3.相关地区的地图
自制步骤:以重庆市为例：
1.打开OziExplorer，开启重庆市地图，经过检查发现重庆市中区地图的经纬度范围是：N29，E106。
2.在SRTM ftp下载站点：e0mss1u.ecs.nasa.gov ，ftp进入,然后进入/pub/data/srtm/下载SRTM数据,中国的数据文件在Eurasia这个目录中。要下载N29E106.hgt.zip这一个文件。下载完毕后，用WinRAR解开文件!
3.打开Global Mapper ,用OPEN YOUR OWN DATE FILES打开解压的SRTM高程数据
4.图中出现了一个漂亮的地图,不要着急!再导入相关地区的地图,如导入很大很大中国0516地图(FTP中有),导入时要从新定位,其实也好定位!很大很大中国0516地图是二个乘二个经纬度范围的大地图!当然你也可以导入相关地区的其他电子地图!
5.ALT+C,点选OPTIONS菜单,选出APPL COLOR(RE)项,出现如图界面,用上面的DEFAULT改变图片的重叠清晰度!自制地形地图就出来了!
6.用高程数据就可以让Global Mapper自动绘制等高线，在“File”菜单选“Generate Contours...”功能。把等高线间隔设为50米，平滑度设为0.00是最高精度，一般地说选0.05即可。 几分钟后,再ALT+C,点选OPTIONS菜单,选CONTOUR　LINE.回到屏幕,自制等高线地形地图就好了!
7.用“File”菜单选“Capture Screen Contents to Image...”功能，把当前屏幕输出成一个800*400像素的JPG图片。

专家坐镇:2010年股票投资讨论专贴

· 回复
· 引用
· 评分
· 使用道具
支持 0
反对 0
举报
TOP
dxzzgs
ID: 20062

版主
加为好友 对话
· 总积分 996
· 经验 1297
· 魅力 312
· 帖子 175
· 注册时间 2004-05-23 00:14
· 用户组 小熊人,版主
发表于 2006-04-06 23:46 - 只看该用户
沙发
步骤:
1.打开OziExplorer，开启重庆市地图，经过检查发现重庆市中区地图的经纬度范围是：N29，E106。

2.在SRTM ftp下载站点：e0mss1u.ecs.nasa.gov ，ftp进入,然后进入/pub/data/srtm/下载SRTM数据,中国的数据文件在Eurasia这个目录中。要下载N29E106.hgt.zip这一个文件。下载完毕后，用WinRAR解开文件!

3.打开Global Mapper ,用OPEN YOUR OWN DATE FILES打开解压的SRTM高程数据

4.图中出现了一个漂亮的地图,不要着急!

再导入相关地区的地图,如导入“很大很大中国0516地图”(FTP中有),当然，你也可以导入相关地区的其他电子地图甚至卫星图片！
导入时要从新定位,其实也好定位!很大很大中国0516地图是二个乘二个经纬度范围的4000*4000大地图!选三个定位点即可!

定位点1:
0,0对应N26E106
定位点2:
0,4000对应N26E108
定位点3:
4000,4000对应N28E108

即可!简单扼要!你也可以轻松搞定!!!!!!!!!

5.ALT+C,点选OPTIONS菜单,选出APPL COLOR(RE)项,出现如图界面,用上面的DEFAULT改变图片的重叠清晰度!自制地形地图就出来了

· 回复
· 引用
· 评分
· 使用道具
支持 0
反对 0
举报
TOP

dxzzgs
ID: 20062

版主
加为好友 对话
· 总积分 996
· 经验 1297
· 魅力 312
· 帖子 175
· 注册时间 2004-05-23 00:14
· 用户组 小熊人,版主
发表于 2006-04-06 23:49 - 只看该用户
板凳
6.用高程数据就可以让Global Mapper自动绘制等高线，在“File”菜单选“Generate Contours...”功能。把等高线间隔设为50米，平滑度设为0.00是最高精度，一般地说选0.05即可。 几分钟后,再ALT+C,点选OPTIONS菜单,选CONTOUR　LINE.回到屏幕,自制等高线地形地图就好了!

7.用“File”菜单选“Capture Screen Contents to Image...”功能，把当前屏幕输出成一个800*400像素的JPG图片。
下面就是一个等高线地形地图了

· 回复
· 引用
· 评分
· 使用道具
支持 0
反对 0
举报
TOP
dxzzgs
ID: 20062

版主
加为好友 对话
· 总积分 996
· 经验 1297
· 魅力 312
· 帖子 175
· 注册时间 2004-05-23 00:14
· 用户组 小熊人,版主
发表于 2006-04-06 23:54 - 只看该用户
地板
不喜欢这种地图?那好,我再搞个这种的

当然你也可以导入相关地区的其他电子地图!用2005版重庆OZI地图做

关掉一个图层

生成出来是酱紫的
看看吧
用“File”菜单选“Capture Screen Contents to Image...”功能，把当前屏幕输出成一个7960*4670大像素的JPG图片

用PHOTOSHOP打开
剪裁,输出:

· 回复
· 引用
· 评分
· 使用道具
支持 0
反对 0
举报
TOP

dxzzgs
ID: 20062

版主
加为好友 对话
· 总积分 996
· 经验 1297
· 魅力 312
· 帖子 175
· 注册时间 2004-05-23 00:14
· 用户组 小熊人,版主
发表于 2006-04-07 00:10 - 只看该用户
地下室
成品为一般像素的JPG图片。我是网络有上传限制!
当然,你们像素可以搞得大些

还有这种的 没有直观的地形图,但界面简明
最适合做车载GPS地图

个人最喜欢这种图
图中地形图、等高线、公路、高速公路、地名、。。。 全有

再看细节

其实,我做的地图细节漂亮多了!就是怪发图的150KB限制!图片看起来压缩惨了!
简直是惨不忍睹!
我是网络有上传限制的!
整张重庆的等高地图:
JPE格式要50-100M!
BMP就要讲1-2G了! 户外活动尤其是登山，它最需要的地图是等高线图，此种地图能显示地表的各种地形如高山、溪谷、险或缓坡、悬崖或峭壁都能表露无遗。
等高线地图就是将地表高度相同的点连成一环线直接投影到平面形成水平曲线，不同高度的环线不会相合，除非地表显示悬崖或峭壁才能使某处线条太密集出现重叠现像，若地表出线平坦开阔的山坡，曲线间之距离就相当宽，而它的基准线是以海平面的平均海潮位线为准。
为方便GPS用户,特别是野外作业、驴友徒步,应用等高线地图是必不可少的!
自制等高线地图还可为OziExplore所引导,为GPS导航所用!因此,用Global Mapper 合成SRTM高程数据并生成等高线地图的作用极其重要
按照国际惯例,本等高线地图的自制方法是科学可行的!但是由于种种原因(数据精度、错误、遗漏等）这种地图仅仅提供给爱好者DIY！不可用于野外作业、驴友徒步
免责声明:
1本人反对任何违法乱纪的地图应用行为!并不为这些行为承担连带责任！
（比如说：爆炸事件、偷渡行为、）
2也对于由地图方面原因（精度、错误、遗漏）带来的一切损失和其他连带责任
概不承担任何责任
3以后想到再说吧
4总而言之：概不承担任何责任！!
