余 姚 名 仕 花 园(施工组织设计).doc

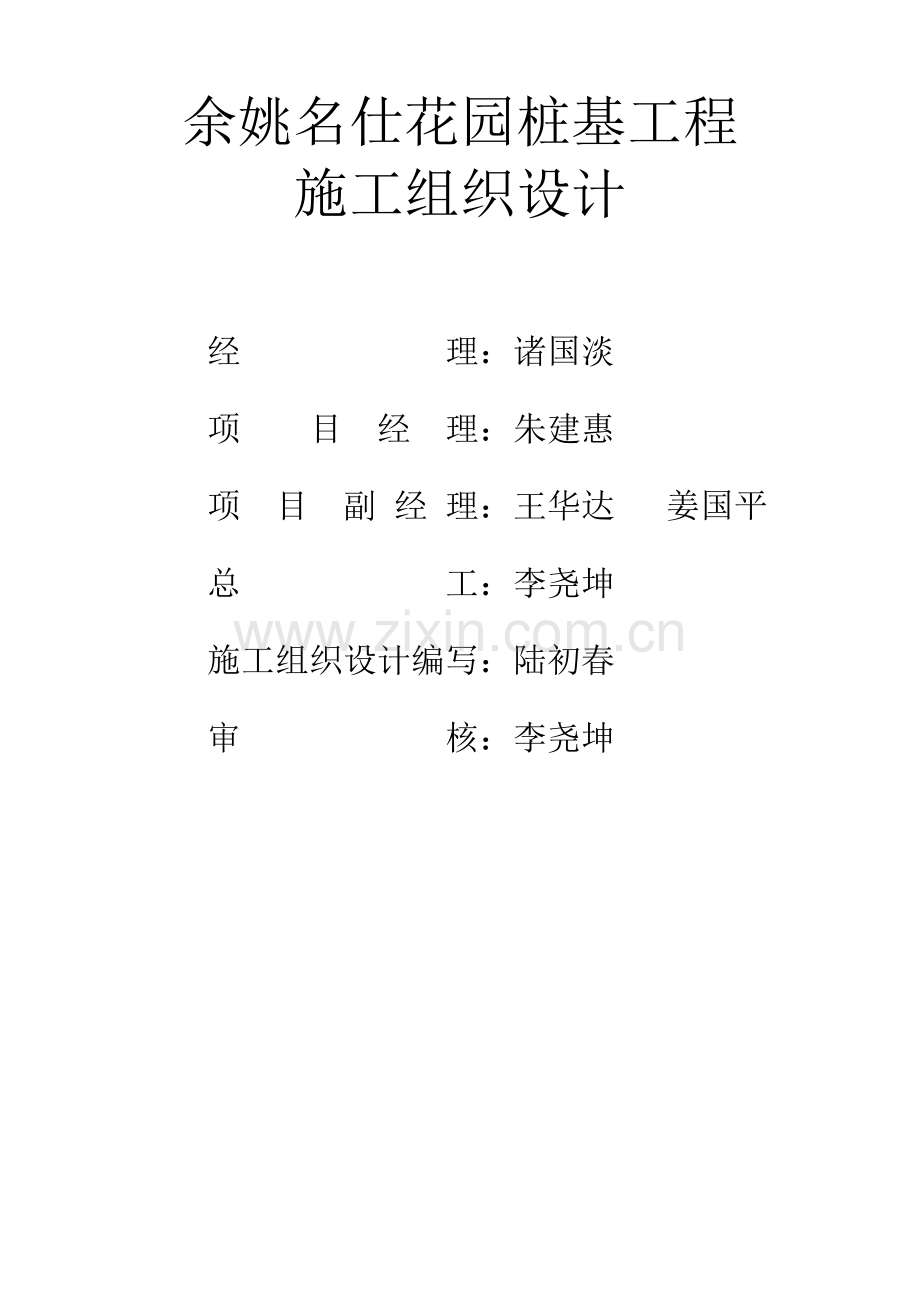

余 姚 名 仕 花 园桩 基 工 程施工组织设计编制： 审核： 批准： 余姚市万里建设有限公司二00三年九月二十四日余姚名仕花园桩基工程施工组织设计经 理：诸国淡项 目 经 理：朱建惠项 目 副 经 理：王华达 姜国平总 工：李尧坤施工组织设计编写：陆初春审 核：李尧坤目 录一、 编制依据二、 工程概况三、 施工条件四、 施工目标 五、 施工准备六、 施工工艺流程1、 沉管桩施工工艺流程2、 预应力管桩施工工艺流程七、 施工技术要求1、 沉管桩施工技术要求2、 预应力管桩施工技术要求八、 质量保证体系九、 施工进度计划十、 工期保证体系十一、安全生产保证措施和安全制度十二、文明施工保证措施十三、环境保护及水土保持十四、提交资料十五、附表一、编制依据1.1、编制说明桩基工程施工是一项非常复杂的生产过程，无论在施工技术方面还是施工组织方面，如何从技术、经济、组织、运筹全局，通盘研究，全面布置，选择最经济、最合理的方案。既要按照施工程序要求，又要取得较好的经济效益；既要合理解决施工现场的空间布置，又要科学处理时间的安排；既要加强本单位的组织领导，又要妥善处理好本单位与业主、设计、监理等等兄弟单位的关系；既要强调工程项目部组织领导作用，又要充分发挥各施工基层单位的积极性，如此等等。要求在施工前必须编制一份系统、全面、科学的施工组织设计，以保证施工任务的顺利完成。施工组织设计的任务是：在调查、了解工程概况，明确设计要求的前提下，参照有关规范要求，结合现场实际施工条件，进行系统科学的施工设计，以达到拟建工程质量优良，工期合理、成本最低以最少的劳动消耗获得最大的经济效益。1.2、编制指导思想信守合同、真诚服务、精心设计、精细施工、确保质量，优质、高效、安全、文明、顺利完成施工任务，力争在余姚创造样板工程。1.3、编制依据1.3.1、设计文件1、北京中环工程设计监理有限责任公司设计的余姚名仕花园桩基施工图。2、宁波市建筑设计研究院勘察分院余姚名仕花园岩土工程勘察报告。1.3.2、国家、部、地方有关规范、规程1.建筑桩基技术规范JGJ94-942.建筑工程施工质量验收统一标准GB50300-20013.建筑地基基础设计规范GB50007-20024.建筑地基基础工程施工质量验收规范GB50202-20025.国务院建设工程质量管理条例6.宁波市建筑桩基设计与施工细则2001甬DBJ02-127.浙江省建筑软弱地基基础设计规范DBJ10-1-908.浙江省标准图集钻孔灌注桩2001浙G239.国家混凝土质量控制标准GB50164-9210.混凝土强度检验评定标准GBJ10711.钢筋焊接及验收规程JGJ1812.施工现场临时用电安全技术规范JGJ46-881.3.4、余姚名仕花园拟建场地实际情况 二、工程概况余姚名仕花园由宁波阳明房地产开发有限公司开发，小区用地约149418.89，总建筑面积270156.32，其中5层住宅48幢，建筑面积124843.1，2层商铺（为高层住宅和公寓的裙楼）建筑面积7464.3，1118层高层住宅13幢，建筑面积76469.6，17层高层公寓3幢，建筑面积55940.62，3层的幼儿园1幢，建筑面积2376.9。小区中部建地下室一层，埋深3.006.00米。经协商，我公司进行1#9#、14#20#、25#28#、35#、36#、41#、42#、47#、57#59#、63#楼地下室及幼儿园的桩基工程，计建筑物31幢，其中五层住宅13幢，1118层高层住宅16幢。根据设计意见，本工程设计有二种桩型，1118层高层住宅部分，设计桩型为预应力管桩，桩型号为：PHC-AB550（125）单桩竖向承载力特征值为：2700KN PHC-AB550（100）单桩竖向承载力特征值为：1800KNPC-AB500（100）单桩竖向承载力特征值为：1580KN预应力管桩三种桩型均以地质报告中的园砾层作为桩尖持力层。五层多层建筑部分，设计采用静压震拔沉管灌注桩，直径377，以-2层或第层作为桩尖持力层，设计单桩竖向承载力特征值450KN。拟建场地位于余姚镇谭家岭村，东为规划中的俞家桥路，西与开丰路一条南北向河流相邻，北边为四明西路，南邻谭家岭村，拟建场地原大部分为农田，少部分为河流，现均用塘渣填平，地面高程为2.072.95米。三、施工条件3.1、水文气候余姚市属北亚热带南季风气候区，全境气温冷暖气团交替控制和杭州湾海水调节，气候温和湿润。现为秋季，气候宜人，有利于基础施工、保养。3.2、交通条件及施工用水、电本工程施工交通便利，位于四明西路以南，便于施工材料的运输。施工用水、电，施工单位从业主提供的总水表及变压器低端接线至施工现场及生活区。为保证用电安全，主要电源除配备闸刀外，还必须设置空气开关，并配备触电保护等装置。3.3、地质概况根据地质勘察报告，地层大致可以分以下几层：第1-1层素填土：杂色，松散。近期用塘渣（在Z47孔周围为建筑垃圾回填，该场地原为农田抽水站）。层厚0.102.00米。第1-2层粘土：褐黄色，可塑，饱和，中压缩性。上部0.20米为原耕植土，层间含物根茎局部地段为粉质粘土。Z45孔段缺失，其它孔段0.301.90米。第2层淤泥质粘土：灰色，流塑，饱和，高压缩性。含云母、腐植物茎孔，层上部夹黑色泥炭，局部为淤泥。层厚0.308.00米。第3层缺失。第4层缺失。第5-1层粘土：灰绿、褐黄色，可塑（J109孔为软可塑），饱和，中压缩性。含母、氧气铁锰质结核。层厚0.707.20米。第5-1-1层粘土混碎石：褐黄色，可塑，饱和，中压缩性。碎石块径一般为2040，少数达70，无磨圆。该层呈透镜体分布，本次详勘仅见在拟建场地的西南角和东南角地段，且位于第5-1层层中间。层厚0.202.10米。第5-2层粉质粘土：褐黄色（层下部为灰黄色），可塑，中压缩性。含云母、薄层状砂。层厚0.807.90米。第5-2-1层粉土：灰黄、褐黄色，稍中密，饱和，中压缩性。含云母，层间夹粘土层。该层呈透镜体分布，仅分布在J105、J115两孔区段，层厚3.204.40。第6-1层粉质粘土：灰色，软塑，饱和，高压缩性。含云母、薄层状砂，部分地段上部为淤泥质粉质粘土，少数孔层中含少量碎石或夹粉土，部分地段缺失。层厚0.9012.30米。第6-2层圆砾：杂色，中密。层间混灰色粘性土，饱和，中压缩性。砾径一般220，少量有卵石，直径达5080，砂为中粗砂。南边和东南地段缺失，技术取土揭穿该层。层厚0.503.80米，静力触探孔探入该层0.102.50米终孔。3.4、施工条件分析3.4.1、施工正值秋季，气候多变，必须做好人员及设备的防潮工作，做为施工场地的排水、电器的防潮、漏电，等可靠措施。3.4.2、运输交通条件尚可3.4.3由于施工时间短，工程量又比较大，进场设备多，施工用水、电必须提请甲方按要求配置。3.4.4、根据地质条件及前段时间四根预应力管桩试桩情况，第-2层为比较密实的园砾层，预应力管桩要进入该层或穿起该层，难度较大，必须要有大吨位的桩架才能施工。四、施工目标1、质量目标：确保一次性验收合格。2、工期目标：从监理工程师发出开工通知起开始施工，在业主要求工期50日历天内完成本标段全部施工任务。3、安全目标 ：确保无重大伤亡事故，无等级火警事故。4、文明目标：安全标准化管理，创文明施工样板工地。五、施工准备一、生产准备a、办理夜间施工许可证及有关手续；b、组织设备、人员进场，平整场地，搭建临设，树立安全牌，防火设施；c、平整好材料堆场和钢筋笼制作场地；d、安装好临时用水、用电；e、落实好砂石料、水泥、钢材供应商；f、对所有设备进行检测、维修； 二、技术准备a、做好砂石料、水泥、钢材的用量预算，编制施工用料的计划并及时提供给甲方，确保材料的及时供给，做好原材料的复试及混凝土的级配工作；b、根据施工总图，检验建筑灰线，确定标志和高程水准点；c、组织技术人员认真学习、熟悉施工图纸；d、组织施工人员、操作人员进行施工图纸、技术、安全规程交底；e、认真仔细地阅读施工图纸，积极认真地做好图纸的会审工作；f、做好开工前的有关技术资料的准备工作。 三、试沉桩做好开工准备工作后，征得甲方、监理同意，马上进行试成桩作业，施工中详细记录各道工序的各项数据，并且会同监理、设计、勘察单位等确认有关施工参数，最后编制好试打桩报告，请监理、甲方等有关单位签字盖章，作为以后施工的参考依据。四、竣工验收工程桩施工完毕后3天内，所有桩机全部退场，同时做好与总包方之间的一系列交接工作。按照建筑工程施工质量验收统一标准（GB503002001），建筑地基基础工程施工质量验收规范（GB502022002）要求做好桩基工程验收工作，并把资料按要求汇编成册，及时递交给总包单位或业主。五、与总包单位的关系协调总包单位一旦确定并进场，我公司将认真服从总包单位的管理，接受他们的统一安排，并妥善处理好场地和资料的移交工作。六、施工现场总平面布置施工现场总平面布置设立临时设施、施工用电、施工用水、施工道路等。具体布置如下：1、临时设施由于场地利用率已经较高，施工临设布设比较紧张，实际施工时现场办公室采用三只施工集装箱作为办公室，另外在沉管灌注桩施工区域在搭设一些临时活动房供住宿用，互相穿插利用，以解施工场地拥挤之不足。2、施工用电从业主提供的变压器中引出施工总配电箱，采用三相五线制电缆从总配电箱引出输电线至分配电箱，再从分配电箱中引出输电线至施工动力和电器设备，做到“一机一闸一漏保”，三级保护设施齐全。 3、施工用水从业主提供的DN50mm水源中引出供水管路。分别供至各施工区域，沿途根据需要设置若干个阀门和给水龙头，保证施工用水的需要。4、施工道路从场地施工主干道至各施工楼之间设置施工便道，施工便道至各施工机台设置简易道路，确保车辆通行需要。六、施工工艺流程（一）、沉管桩施工方法： 本工程拟采用DJD40型振动沉管桩机成孔，桩尖采用预制钢筋混凝土桩尖，成桩工艺。 1、 沉管桩施工流程图 平 整 场 地桩 位 放 样砼配合比的确认砂石料、水泥检验处 理 障 碍 物灌 注 混 凝 土安装 钢筋笼灌 注 混 凝 土沉 动 沉 管桩 位 复 测预 埋 桩 尖设计高程和贯入度是否达到设计要求 高程测量及孔深确定钢筋质量的检验混 凝 土 质 量 检 查混 凝 土 搅 拌计 量 投 料钢筋焊接质量的检验 否钢 筋 加 工钢筋笼是否通长？钢 筋 笼 成 形 否 是 安装 钢筋笼钢 筋 笼 质 量 检 查灌 注 混 凝 土振 动 拔 管成 桩2、工艺流程简介 、确定桩位根据已知基准点，由专职测量员用DJ2经纬仪依照设计图纸准确地定出桩位。 、清除桩位所在处的障碍物人工挖除桩位所在处的障碍物，用钢钎探测浅层是否有障碍物，直至挖除所有障碍物。 、预埋桩尖把合格的预制桩尖埋设在桩位中心，确保预制桩尖平整、稳固。、复测桩位：复测桩位确保预制桩尖位置符合设计及规范要求的偏差范围之内，核对桩位所在处地面标高，确定沉管深度。、桩机就位：将桩管中心对准预埋桩尖，在桩尖与桩管接触面放置铁圈或稻草绳，检查桩管、桩尖、振动锤是否在一条垂直线上。在确保偏差在允许范围内后，方可放松卷扬机钢丝绳，利用桩机和桩管自重，把桩尖垂直地压入土中。 、振动沉管：开动振动锤，同时放松滑轮组，使桩管逐渐下沉，并开动加压卷扬机，通过加压钢丝绳对钢管加压，当管下沉到要求后，便停止振动器的振动。 、安放钢筋笼：把预先检查合格的钢筋笼通过卷扬机以桩管顶口放入孔内，根据设计提供的笼顶标高，固定好钢筋笼，确保钢筋笼垂直，笼顶标高准确。、灌注混凝土：施工现场设混凝土搅拌机、砂石料堆场和水泥桶等。混凝土搅拌严格按配合比要求称量水泥、砂石料、外加剂，加强水灰比控制，确保混凝土原材料在允许偏差范围内：水泥为2%，砂石料3%，水、外加剂为2%。原材料投料时应依次加入石、砂、水泥、外加剂，每盘混凝土搅拌时间不小于90S，混凝土搅拌过程中及时测试坍落度，拌好的混凝土应及时浇筑，发现离析现象应重新搅拌，混凝土坍落度控制在610cm。利用吊斗把拌制好的符合级配单要求的混凝土向桩管内灌入。桩管内灌满混凝土后，先振动510秒，再开始拔管，应边振动边拔，每拔0.51m，停拔510秒，但保持振动，如此反复，在拔管过程中向桩管内继续加混凝土，以满足灌注量的要求，混凝土充盈系数控制在设计及规范要求范围内，对充盈系数不符合设计和规范要求的及时进行复打，复打在第一次灌注混凝土初凝之前进行，并将粘附在钢管外部的泥土清理干净，复打桩的混凝土充盈系数应不小于规范和设计的要求。并及进行试块制作：根据设计及规范要求，及时抽取混凝土制作试块，于24小时后脱模、保养，28天龄期送压。 、移机至新桩位，重复19步骤。（二）预应力砼管桩施工工艺流程测量放线定位安装桩机桩位复核调试验收桩机就位管桩进场验收第一节吊桩就位垂直度校正沉桩垂直度校正第二节吊桩就位接点检查验收焊接接桩沉桩垂直度校正第三节吊桩就位接点检查验收焊接接桩沉桩垂直度校正第四节吊桩就位接点检查验收焊接接桩沉桩移位送桩至符合要求七、施工技术要求(一)、沉管灌注桩沉管灌注桩的施工必须保证：1、桩径允许偏差：+50、-20，其中负值只允许出现在个别端面上。2、桩身垂直度允许偏差：1%。3、桩位允许偏差：桩数为1-2根或单排桩基中的桩为70；桩数为3-20根的桩基中的桩为1/2d；桩数多于20根的桩基中的桩：最外边的桩为1/2d； 中间的桩为1d。5、钢筋笼制作允许偏差：a.钢筋笼长度：100mm；b.钢筋笼直径：10mm；c.主筋间距：10mm； 箍筋间距：20mm； 6、桩身混凝土石子最大粒径不应大于40mm，桩身混凝土必须连续灌注，采用振动沉管桩时充盈系数应控制在设计及规范要求范围内，对充盈系数小于设计及规范要求的应采用复打，复打桩充盈系数不小于设计及规范的要求，复打时管桩中心应与第一次沉管时的中心线重合，并且应第一次灌注的混凝土初凝之前进行，复打充盈系数不小于设计及规范要求。在土层分界面处应减慢拔管速度，桩顶混凝土超灌高度达到设计要求。（二）预应力管桩1、预应力管桩的进场质量检验预应力管桩到场应有出厂合格证，对运到现场的预应力管桩我们将会同甲方、监理方对此进行复核，并且每根桩施压前应进行质量检验，不合格的桩不得入土，以杜绝事故隐患。桩的外观质量应符合下列要求：（1）外表面应光洁平整，局部粘皮和麻面累计面积不大于桩总外表面积的0.5%，每处粘皮和麻面的深度不得超过10。（2）合缝处漏浆深度应不大于10，每处漏浆的长度不得大于300，且累计长度不大于桩节长的10%，钢板圈接头与桩身结合面不允许漏浆。（3）表面不得出现的环向或裂缝。（4）内外表面均不得露筋，内表面砼不应有坍落。（5）不允许出现空洞和蜂窝。2、预应力管桩的现场堆放、起吊1）预应力管桩的堆放场地应坚实平整，产品堆放支点垫木位置应与吊点相同，并保持在同一平面上，堆放层数一般不超过二层。堆放位置和方法根据打桩顺序和起吊方式以及产品的规格等综合考虑将采用分组堆设在桩机前方就近处。尽可能做到随到随机、随运，以减少二次搬运。2）桩起吊时必须做到平稳，并不使桩体受到损伤。起吊时应进行试吊，确认安全后进行，并严格控制速度，均匀平稳施工。3、预应力管桩的压桩工艺要求1）桩的就位对中根据桩外径放样标记准确插入，调整桩帽与压桩机导杆，使之与压入方向成一直线，随后在桩的前方、左（右）方成90度处校正桩身的垂直度偏差在0.5%范围内。2）桩的初沉应缓缓压入，并且经纬仪随时校正，若桩产生偏移时应拔出重压，确保桩位准确。当桩下沉至接近标高时，不要过早停压，以免造成因停压困难而达不到设计标高。3）焊接法接桩a、焊接条采用E4303型焊条。b、接桩时，下节桩在地面的预留高度一般在1米左右，检查接点间两钢板圈表面应保持清洁。c、焊接前，校正好桩身垂直度，上下两个桩之间因施工误差而出现的间隙应用厚薄适当的楔形铁片填实焊牢。d、接桩时上下节桩的中心线偏不宜大于5，节点弯曲矢高不得大于桩节的0.1%。e、焊接时应采取对称焊接，减少焊接变形，焊接要求连续饱满（满足二级焊缝）。f、两节桩焊接后，应清除焊渣焊缝的饱满程度，需冷却23分钟并经监理方检查验收合格后进入下道工序施工，并作好隐检验收记录。4）送桩送桩时桩帽、送桩器和桩的轴线应在同一轴线上，以减少偏心影响，以免因送桩产生桩的桩顶偏位。5）沉桩控制原则沉桩控制原则根据北京中环工程设计监理有限责任公司设计意图及试沉桩要求控制桩入土深度，遇特殊问题及时会同甲方、监理、设计等有关单位进行处理。4、静压法压桩施工注意事项1）沉桩前应掌握现场土层分布特点，做好沉桩设备的检查和调试，确保使用可靠，以免发生施工的中途间断，造成沉桩力增大，发生滞桩事故。2）合理选择接桩高度，应尽量避免桩尖桩位于硬夹层中时接桩。3）确保桩处于轴心受压状态（桩机平正，桩要垂直），如有偏移，应及时调整，以免发生断桩事故。4）接桩时应采取相应措施，尽可能缩短接桩时间，以免发生滞桩事故。5）压桩测力仪（传感器）使用中注意经常与检修校正，以确保数据准确可靠。5、预应力管桩工程验收1）桩基工程的验收，除应按设计要求和建筑地基础工程施工质量验收规范（50202-2002）有关规定执行，尚应符合下列规定：a、当桩顶设计标高与施工现场标高相同时，桩基工程的验收待打桩完毕后进行。b、当桩顶设计标高低于现场地标高，需送桩时，在每一根桩顶打至场地标高进行中间验收，待全部桩打完，并开挖到设计标高后，应再作检验。2）打桩完毕后的偏差符合下表的规定：项 目 允许偏差上面盖有基础梁的桩垂直基础梁要中心线 100MM+0.01H沿基础梁的中心线 150MM+0.01H桩数为13根或单排桩基中的桩 100MM桩数为416根桩基中的桩 1/2桩径桩数大于16根桩基中的桩 最外边的桩 1/3桩径中间的桩 1/2桩径八、质量保证措施一、本工程质量目标：合格。桩基工程质量的好坏直接影响到优良工程的评定和施工单位的社会声誉、形象，因此要求参加本项目施工的各班组、各工种都必须严格按规范和设计的要求来组织实施施工。本工程的最终验收必须达到优良。为达到这一目的，要求全员有“质量第一”的意识，建立完善全面的质量体系，工地成立项目质量管理组织，在项目技术负责的主持下，质检员有效的负责全面质量检查，监控施工中的各工序、各环节质量工作。坚持施工必须服从质量要求，并赋于质量管理否决权。同时，公司针对本工程的质量要求，加强骨干力量的投入，落实质量责任制，把工程质量和责任人的经济利益挂钩，每一位施工人员都明确没有质量就没有效益。并建立严格的施工组织报批手续，在项目经理的组织下汇同各有关职能部门定期对“施工现场合格率”进行检查考核，并接受甲方、监理方的监督、检查和考核。其次，针对施工中出现的技术难题，由总工或主任工程师召集专题会议，必要时会同甲方、监理、设计制定意见统一、技术可行、质量有保证的实施方案。二、管理组织保障措施项目施工管理组织是工程施工的指挥中心，是关系到工程施工能否达到预期目标的关键，因此，本工程施工中建立以公司副总经理任总指挥的工程领导小组，施工中遇到重大技术、生产、物质、资金等问题时，可以召集公司各部门技术骨干力量和部门负责人，协商解决。现场设置项目经理部，下设技术组负责工程施工质量管理工作，内设质量员，对施工各道工序质量实行24小时全天候的监督、检查、监控工作，并及时与项目施工监理联系和配合进行隐蔽工程的检查验收；设置资料管理员一名，负责施工资料的整理与管理工作，并负责施工使用的原材料检查验收与抽样送检工作。建立行之有效的施工质量管理制度，明确各岗位质量工作职责，使工程施工质量纳入有序的控制之中。见附图3：工程质量组织管理网络图。 工程质量组织管理网络图公司质量领导小组工程资料收发处理工程资料整理归档就 位 复 核桩 位 测 量基 准 线 点 复 核原 材 检 测质 量 员技 术 负 责项 目 经 理施 工 员资 料 员测 量 员材 料 员混 凝 土钢 筋 笼 制 作沉 管 桩 施 工三、 施工质量控制流程启 动（一）、施工过程管理流程控制审 批质量计划、施工方案现场、技术、设备修 改否开 工是整 改过程控制验收合格工序质量评定否纠 正质量验评业主、监理、设计评定否是否结束交付是（二）、施工设备的检验、测量和试验流程 根据公司ISO9002的要求，在施工全过程使用的检验、测量和试验的仪器、设备、需保证测量能力满足要求，确保检验、测量和使用结果的正确性。检验、测量和试验设备控制工作流程图是否否报 废不合格 修理鉴定合格合格结 束周 期 鉴 定使 用校 正 合 格采 购 / 选 择申 报启 动（三）、现场施工机械设备管理流程控制施工机械设备管理流程控制图否是是否是否结 束拆 卸 运 输继 续 使 用检 查维 护 保 养使 用验 收安 装 调 试审 批 通 过计 划启 动（四）、施工过程纠正和预防工作流程控制在施工过程中严格按照纠正和预防措施的流程控制，确保工程质量。结 束修改体系文件、归档 纠正、防止措施流程控制图是是否否合 格鉴 定实 施审 批修 正纠正预防措施制定纠正/预防不 合 格 原 因资料、信息收集启 动（五）、施工过程中质量工作记录流程控制结 束处 理借 阅储 存、保 管编 排归 档留 存填写、收集、整理启 动 质量记录控制流程图四、质量保证相关内容（一）、沉管灌注桩的施工必须保证：1、桩径允许偏差：+50mm、-20mm，其中负值只允许出现在个别端面上。2、桩身垂直度允许偏差：1%。3、桩位允许偏差： 桩数为1-2根或单排桩基中的桩为70mm； 桩数为3-20根的桩基中的桩为1/2d； 桩数多于20根的桩基中的桩：最外边的桩为1/2d； 中间的桩为1d。4、钢筋笼制作允许偏差： a.钢筋笼长度：100mm； b.钢筋笼直径：10mm； c.主筋间距：10mm； d、箍筋间距：20mm； 5、桩身混凝土石子最大粒径不应大于40mm，桩身混凝土必须连续灌注，采用振动沉管桩时充盈系数应控制在设计及规范要求范围内，对充盈系数小于设计及规范要求的应采用复打，复打桩充盈系数不小于设计及规范的要求，复打时管桩中心应与第一次沉管时的中心线重合，并且应第一次灌注的混凝土初凝之前进行，复打充盈系数不小于设计及规范要求。在土层分界面处应减慢拔管速度，桩顶混凝土超灌高度达到设计要求。（二）预应力管桩的施工必须保证：项目 允许偏差上面盖有基础梁的桩垂直基础梁要中心线 100MM+0.01H沿基础梁的中心线 150MM+0.01H桩数为13根或单排桩基中的桩 100MM桩数为416根桩基中的桩 1/2桩径桩数大于16根桩基中的桩 最外边的桩 1/3桩径中间的桩 1/2桩径按标高控制的预应力管桩，村顶标高误差不超过500。五、原材料质量保证措施保证工程施工质量必须保证工程原材料的质量，保证原材料的质量是保证工程施工质量的前提。因此，施工时必须把好原材料质量关，对原材料质量采用如下的保证措施。（一）、材料供应商的确认本工程所需的砂石料，我们将严格按照有关文件采购：即按照我公司ISO9002对合格供应商的要求，对符合条件的供应商进行招投标，对甲供的钢材、水泥由甲方确认厂家和价格，并由监理公司一并确认品质。甲方确认后，再根据施工需要编制材料计划，并把计划递交给监理公司审核，核验后方可通知甲方进货，并按公司对甲供材料有关规定进行验收。所有材料进场都必须有合格证书和相应的质保书，并且所有的相关资料须经监理公司认可。（二）、施工材料管理为理顺材料申请、验收、保管、使用等方面的关系，保证工程所需材料的质量，特制定材料管理规定如下：1、材料的计划与采购2、项目材料员须根据已批准的施工进度计划，编制分批材料计划，须注明名称、规格、数量及大致进场日期，有特殊质量要求的材料必须予以注明，上报项目经理部，再由项目部上报给监理、甲方审核，经确认后方可按计划采购。3、材料员根据经审批的材料计划与合格分承包方签订材料购销合同。4、合同中必须着重说明质量验收标准，主要技术参数等各种指标，新型建材或有特殊质量要求的材料，还应附上图纸、说明书等资料。5、如在合格分承包方之外建立供应单位，须由项目经理提出书面报告工程处经理，待对分承包方评审合格后方可签订合同。 材料采购质量工作流程图启动工作内容采购计划1、 用料申请2、 原材料采购3、 联系供应商4、 供应商资料调整审批确定是否否是合格供应商选择供应商5、 供应商申报6、 合格供应商资料建档7、 合格供应商名称8、 购销合同9、 租凭合格审批确认供应商合同约定10、产品准用单11、产品合格证12、材料复试报告13、收料记录过程控制否进货检验质量追溯标识合格结束退货6、验收检验和试验状态标识控制流程图启动进货验收是否检验是合格否不合格状态合格状态标签处理放行使用结束a、项目材料员在验收各种材料时，应先核验各种质保资料，包括质保书或出厂合格证明及生产许可证、准用证的复印件等。b、加强对需复试材料的验收。水泥：水泥进场须先核验其质保资料，如出厂证明单、三天强度报告。质保资料检验合格后，将水泥按实际进场数收下，按堆放高度10包为标准堆放整齐。散装水泥打入散装水泥罐内。包装水泥每进场200T做一次复试，散装水泥每进场500T做一次复试。现场水泥应挂牌注明该批材料是未检、正在检验或合格、不合格等状态标识。复试合格后方可使用。一个项目原则上只能使用同一厂家的同一标号水泥。钢材：钢材进场时，应先检验出厂证明，经检验合格后，再验收材料。如属成型钢筋，还需检查二级复试报告，合格的才可收料。钢材原材料，按要求堆放。每进场60t钢材作为一个批次做一次复试，复试合格后方可使用。检验不合格通知分承包方立即退货。石子：石子质量应符合规范要求，每批石料应有质保单。碎石的粒径采用540mm,经5mm筛后余量应为90%100%，石料堆场选择干净处，严禁混入泥土杂质。砂子：砂质量应符合规范要求，选用级配合理、质地坚硬、颗粒洁净的中粗砂。砂进场每批应有合格证，砂的模数控制在2.33.0之间，在储运存放过程中防止混入杂物。外加剂：应符合规范要求并有质保书，确认合格后方可使用。c、除以上需复试的材料外，其余材料也应加强验收工作，应先验查合格证或出厂证明，同时严格按合同要求验收材料，发现不符合要求的应及时联系处理。d、辅助材料应以验收合格证或出厂证明为主，并需检查外观质量。e、项目材料员应及时收集登记各种质保资料，并且应注明各种进场材料的状态情况，分为未检测、在检测、检测合格、检测不合格四种。f、材料员在收集登记各项质保资料完毕后，应及时将各种质保资料交给项目部经理审核，并在物资进场记录单上做好记录，装订成册。g 、进场物资凭证必须齐全有效，实物必须与送货凭证所列的品名规格、数量、质量相符。h、计量单位必须符合国家计量法的规定，凡能称量的要称量，凡能点数的要点数，凡能尺量的予以尺量，验收检测率应达到验收计量的规定，大批物资可以抽检验收，抽检率不低于20%。i、对凭证不全、质量不符规定的材料，应另行隔离堆放，同时应及时通知对方，在三天内处理完毕。7、标识管理a、各种材料验收合格后，均应有产品标识标明该批材料的名称、规格型号、进场日期、进场数量，以标牌、标签等形式明确以上各项内容。b、对需复试的材料，还须标识其状态，以便施工中确认使用。c、状态标识分“待检测”、“正在检测”、“检测合格”、“检测不合格”四种，施工中所使用材料只能采用“检测合格”的材料，其余材料不得使用。d、状态标识为标牌形式，规格为3020cm，白底，“待检测”为黑字，“正在检测”为黑字，“检测合格”为绿字，“检测不合格”为红字表示状态。e、除水泥、钢材等原材料堆放必须挂状态标识牌外，现场制作的钢筋笼必须经质检员检验，验收合格的吊上15cm正三角形标牌以便提供使用。f、材料员应正确使用保管好产品标识及状态标识的标牌，严禁擅自使用，严防散失。 产品标识和可追溯控制流程图启动产品进场产品标识是领用否追溯是追溯产品标识否供应商过程控制领料单施工日记产品标识收料日记是追溯采购文件否结束九、施工进度计划一、根据施工合同，本工程要求50天完成全部施工任务。我们力争提前完工。施工进度计划见附表。二、预应力管桩打桩进度与施工顺序的安排预应力管桩施工共有单体房屋二十幢，桩2300余根（套），根据图纸设计延长米数约五万余米，根据工程量现安排3台桩机施工，施工顺序见附表。三、沉管灌注桩打桩进度与施工顺序安排：沉管灌注桩施工共有单体13幢，计2789支，约44724米，根据工作量现已安排三台桩机施工，施工顺序见附表。十、工期保证措施施工进度是施工单位在工程施工过中的一项管理工作，施工进度计划编制的科学与否直接影响到业主的投资效率，是施工单位生存与发展的重要课题。为实现工期预定目标，特拟定以下保证措施：1、建立以项目经理为首的工期保证组织体系，严格执行业主与施工签订的合同工期。2、建立健全切实可行，确保工期的科学管理制度：（1）坚持施工进度例例会制度；（2）制定横向管理责任制，减少中间环节；（3）制定工期重罚的办法，确保工期给奖，提前工期重奖，拖延工期按公司进行处罚。3、依据施工组织设计编制科学、合理、先进的施工进度计划（以含同工期为依据，关死工期后门，倒排施进度计划）。4、组建专业化的工序作业班组，定岗定人，定好工期管理的专职负责人，使工序措施循序渐进，加快施工进度，确保工期。5、严格按施工方案或施工计划施，在甲方工地代表、监理工程师，以保证工程正常进行。6、严格遵守工程合同工期是施工单位信誉的可靠保证，通过我公司精心施工，加上我公司有标化管理，以及强有力的技术装备，确保工程中一定遵守合同工期，争取年前合同工期。十一、安全生产保证措施和安全制度（一）安全生产保证措施安全生产是施工企业管理的需要，抓好安全生产是企业的头等大事，每一个职工必须树立“安全为了生产，生产必须安全”的思想意识，我公司在施工现场制订以下安全施工措施：1、现场成立领导小组，由项目经理任组长，班线设安全员，形成安全管理网络。安全小组的安全员对违章指挥，违章作业的施工人员有权停止其工作，并根据情节轻重进行罚款处
