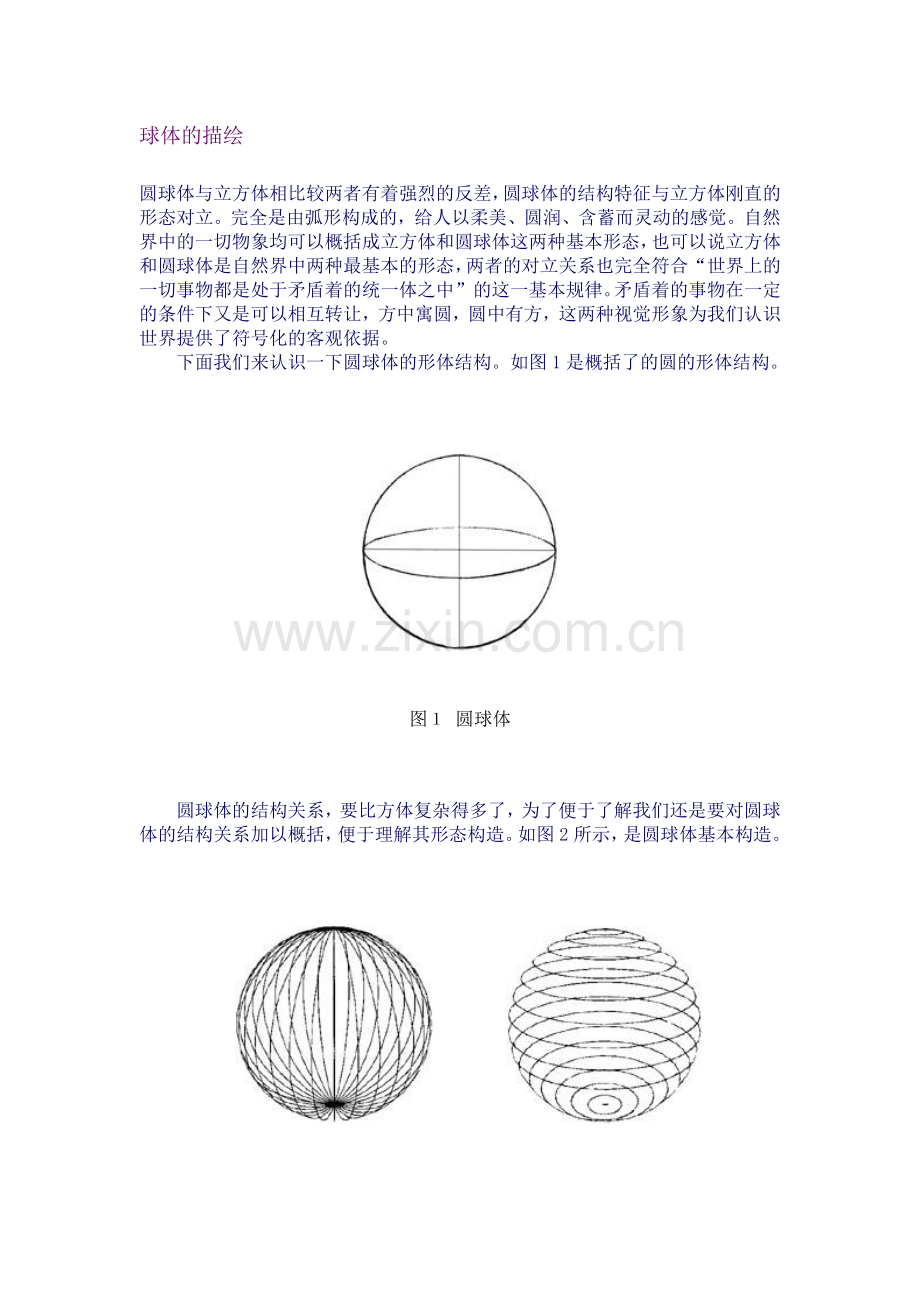

球体的透视原理.doc

球体的描绘
圆球体与立方体相比较两者有着强烈的反差，圆球体的结构特征与立方体刚直的形态对立。完全是由弧形构成的，给人以柔美、圆润、含蓄而灵动的感觉。自然界中的一切物象均可以概括成立方体和圆球体这两种基本形态，也可以说立方体和圆球体是自然界中两种最基本的形态，两者的对立关系也完全符合“世界上的一切事物都是处于矛盾着的统一体之中”的这一基本规律。矛盾着的事物在一定的条件下又是可以相互转让，方中寓圆，圆中有方，这两种视觉形象为我们认识世界提供了符号化的客观依据。
　　下面我们来认识一下圆球体的形体结构。如图1是概括了的圆的形体结构。

图１ 圆球体

　　圆球体的结构关系，要比方体复杂得多了，为了便于了解我们还是要对圆球体的结构关系加以概括，便于理解其形态构造。如图2所示，是圆球体基本构造。

图2 圆球体的形体结构
圆球体的绘画步骤
　　① 首先画一个正方形，画出对角线,找出一个交点为圆球体的圆心点，通过此圆心点作水平线和垂直线，找出圆球体外轮廓线与正方形相切的四个切点，（图3）。

图3-1 圆球体的绘画步骤一
② 然后用“切”的方法渐次地把这个方形由方的形态变为圆的形态。如图3-2所示，先用短直线逐渐的画出圆形的大体轮廓，再调整成圆形。

图3-2 圆球体的绘画步骤二
　　③ 调整线条，用圆滑曲线将圆修整一下。用橡皮反复调整，直到感觉圆形画圆了为止，（图3-3）。

图3-3 圆球体的绘画步骤二
　　这样，圆球体的外轮廓就画出来了。那么如何才能画出圆球体的立体感呢？在画圆球体立体感前，我们首先还要了解一下圆的透视变化，画圆的透视，要借助于正方形的透视关系。如图4所示，这是几种情况下圆的透视关系。

图4-1 平行透视平面的圆
图4-2 成角透视的圆

图4-3 平行透视立面的圆

　　画出不同面的圆球体透视图，并找出圆的透视变化。注：圆的透视画法与图4-3的描绘步骤相同。圆的透视变化要反复练习，只有熟练掌握以后才能进行圆的立体感表现。
　　在此基础上，我们再回到图4-3中，要依照圆球体轮廓形形画一个透视的正方形与其相交，具体方法是通过圆的直径，作透视正方形，（图5）。之后再画出透视圆形，以此来体现圆球体的立体感和空间感。

图5 圆球体立体感表现步骤
　　这是完成后的效果，（图6）。

图6 圆球体立体感表现完成图
课堂练习：
　　多进行圆球体的立体感描绘，注意圆形的透视变化。无论从哪个角度观察圆球体，其形体结构关系都一样。注重体会圆球体的空间表现，用线要有虚实变化。
