苏 瑞 电 气 继 电 器 元 件

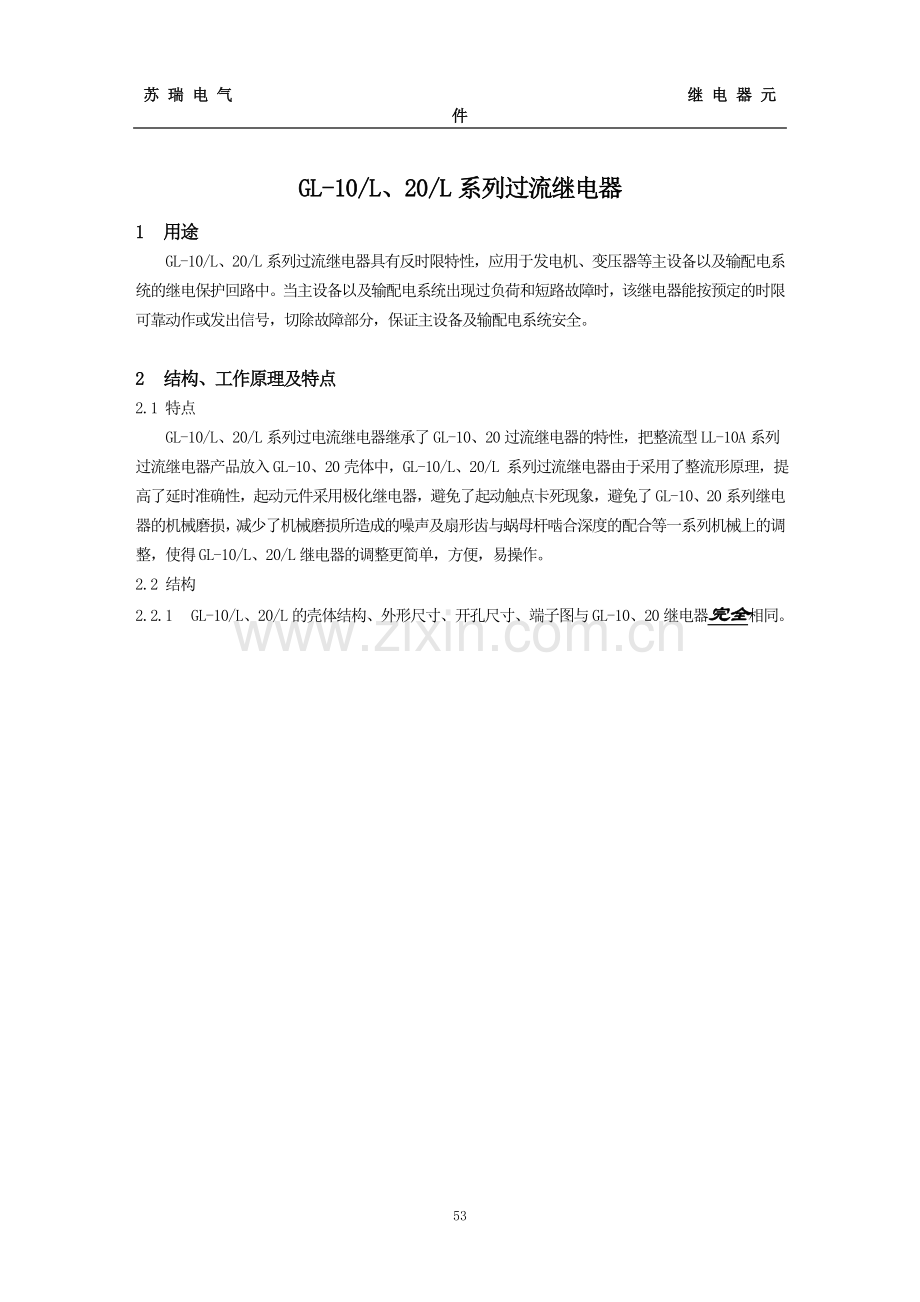

GL-10/L、20/L系列过流继电器
1 用途
GL-10/L、20/L系列过流继电器具有反时限特性，应用于发电机、变压器等主设备以及输配电系统的继电保护回路中。当主设备以及输配电系统出现过负荷和短路故障时，该继电器能按预定的时限可靠动作或发出信号，切除故障部分，保证主设备及输配电系统安全。

2 结构、工作原理及特点
2.1 特点
GL-10/L、20/L系列过电流继电器继承了GL-10、20过流继电器的特性，把整流型LL-10A系列
过流继电器产品放入GL-10、20壳体中，GL-10/L、20/L 系列过流继电器由于采用了整流形原理，提高了延时准确性，起动元件采用极化继电器，避免了起动触点卡死现象，避免了GL-10、20系列继电器的机械磨损，减少了机械磨损所造成的噪声及扇形齿与蜗母杆啮合深度的配合等一系列机械上的调整，使得GL-10/L、20/L继电器的调整更简单，方便，易操作。
2.2 结构

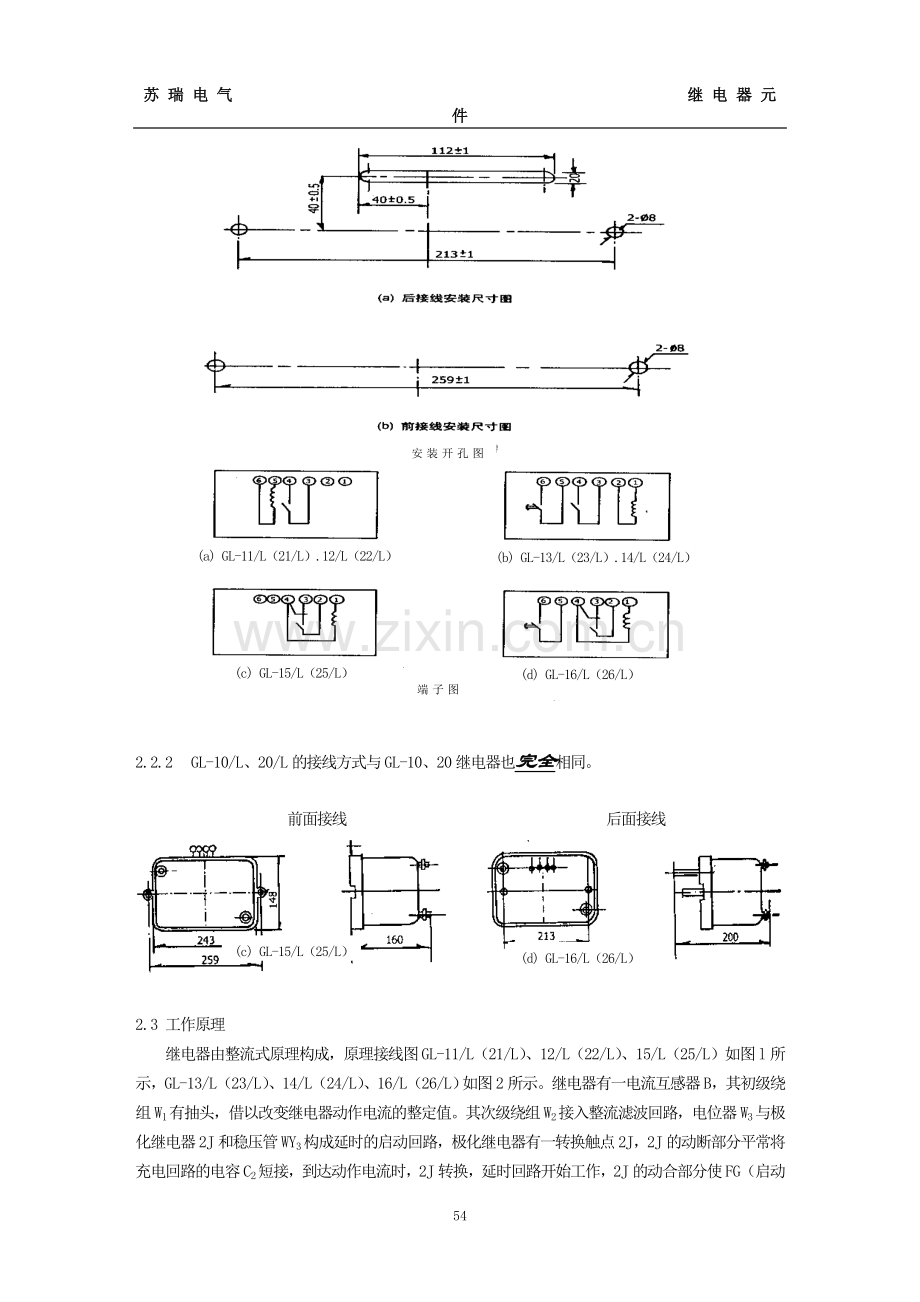

2.2.1 GL-10/L、20/L的壳体结构、外形尺寸、开孔尺寸、端子图与GL-10、20继电器完全相同。
安 装 开 孔 图
端 子 图
(c) GL-15/L（25/L）
(d) GL-16/L（26/L）
(b) GL-13/L（23/L）.14/L（24/L）
(a) GL-11/L（21/L）.12/L（22/L）
(c) GL-15/L（25/L）
(d) GL-16/L（26/L）

2.2.2 GL-10/L、20/L的接线方式与GL-10、20继电器也完全相同。

前面接线 后面接线

2.3 工作原理
继电器由整流式原理构成，原理接线图GL-11/L（21/L）、12/L（22/L）、15/L（25/L）如图l所示，GL-13/L（23/L）、14/L（24/L）、16/L（26/L）如图2所示。继电器有一电流互感器B，其初级绕组W1有抽头，借以改变继电器动作电流的整定值。其次级绕组W2接入整流滤波回路，电位器W3与极化继电器2J和稳压管WY3构成延时的启动回路，极化继电器有一转换触点2J，2J的动断部分平常将充电回路的电容C2短接，到达动作电流时，2J转换，延时回路开始工作，2J的动合部分使FG（启动指示灯）点亮。电阻R2和电位器W1构成延时回路的分压器，向R4、R5、RX、R6和C2组成的充电回路供电，C2上的电压加到双基极二极管BTl的发射极上。电阻R3和电位器W2构成瞬动回路分压器，分压电压直接加到双基极二极管BT2的发射极上，电位器W3和稳压管WY1、WY2组成稳压电路，供给双基极松二极管基极电路以稳定电压，此电压在一定条件下基本上不受互感器初级电流的影响。
对于GL-11/L（21/L）、12/L（22/L）、15/L（25/L）型继电器，任一个双基极二极管触发时，使一个超小型快速继电器1J动作，1J的一副动合触点1J1用于自保持，另一副动合触点1J2用于控制执行元件ZJ，ZJ的触点则控制继电器外部电路，如断路器的跳闸回路。对于GL-13/L（23/L）、14/L（24/L）、16/L（26/L）型继电器，BT1触发时，使超小型快速继电器3J动作，3J的一副动合触点3J1用于自保持，另一副动合触点3J2用作信号触点，BJ2触发时，使1J动作，1J的触点控制执行元件ZJ，ZJ的触点控制继电器外部电路，如断路器的跳闸回路。双基极二松管具有以下特性，当加在其发射极上的电压达到nUbb十UD(n为分压比，Ubb为加于两基极间的电压，UD为双基极二极管PN结的正向压降）时，呈现负阻特性，因而能使快速、灵敏的小继电器动作。
R2和W1分压器的分压位置与继电器的延时特性曲线有关，校验调整好后予以锁紧，其分压随互感器初级电流变化，当电流为继电器动作电流时，供给C2充电回路的电压最小，达到使BJl触发所需电压的充电时间，即继电器动作时间最长，而电流增大，则分压电压增加，继电器动作时间减短，形成与感应型过流继电器相似的反时限特性；如没有达到继电器动作所需充电时间启动触点2J，就因电流降低而返回，则继电器不动作。调整R4，即可改变继电器动作时间的整定值。
R3和W2分压器的分压位置与瞬动电流倍数有关，足够大的分压电压直接使BT2触发而使继电器瞬动，调整W2即可改变继电器的瞬动电流倍数。
W2、2J和WY3所构成的启动回路，改变W3的位置，可改变继电器的整定动作值。

继电器执行元件ZJ动作后，断路器跳闸，互感器的初级电流消失，继电器返回。
继电器前面有调整动作电流用的整定板和调整螺钉，及分别调整瞬动电流倍数和动作时间的旋钮，以及起动指示灯。继电器还装有动作指示器，当执行元件ZJ动作时，指示器掉牌显示一条红色带；当继电器断电返回后，用手在透明罩外旋转返回机构，即能使它返回原位。

图1 GL-11/L（21/L）、12/L（22/L）、15/L（25/L）原理接线图

图2 GL-13/L（23/L）、14/L（24/L）、16/L（26/L）原理接线图

3 技术要求
3.1 继电器的额定数值与调整范围见下表。

表 1
型 号
额定电流
插孔电流
时间刻度
返回系数
瞬动电流倍数
GL-11（21）/10
GL-11/L（21/L）/10
10
4、5、6、7、8、9、10
0.5、1、2、3、4
0.85
2 -- 8
GL-11（21）/5
GL-11/L（21/L）/5
5
2、2.5、3、3.5、4、4.5、5
0.5、1、2、3、4
GL-12（22）/10
GL-12/L（22/L）/10
10
4、5、6、7、8、9、10
2、4、8、12、16
GL-12（22）/5
GL-12/L（22/L）/5
5
2、2.5、3、3.5、4、4.5、5
2、4、8、12、16
GL-13（23）/10
GL-13/L（23/L）/10
10
4、5、6、7、8、9、10
2、3、4
0.8
GL-13（23）/5
GL-13/L（23/L）/5
5
2、2.5、3、3.5、4、4.5、5
2、3、4
GL-14（24）/10
GL-14/L（24/L）/10
10
4、5、6、7、8、9、10
8、12、16
GL-14（24）/5
GL-14/L（24/L）/5
5
2、2.5、3、3.5、4、4.5、5
8、12、16
GL-15（25）/10
GL-15/L（25/L）/10
10
4、5、6、7、8、9、10
0.5、1、2、3、4
GL-15（25）/5
GL-15/L（25/L）/5
5
2、2.5、3、3.5、4、4.5、5
0.5、1、2、3、4
GL-16（26）/10
GL-16/L（26/L）/10
10
4、5、6、7、8、9、10
8、12、16
GL-16（26）/5
GL-16/L（26/L）/5
5
2、2.5、3、3.5、4、4.5、5
8、12、16
瞬动电流倍数 ＝ 瞬动电流 / 动作电流整定值

3.2 额定频率：50Hz
3.3 继电器的延时特性曲线
GL-12/L(22/L)
(a) GL-11/L(21/L).12/L(22/L)延时特性曲线
(b)
GL-11/L(21/L)

(c) GL-15/L(25/L).16/L(26/L)延时特性曲线

GL-16/L(26/L)
GL-15/L(25/L)
(b) GL-13/L(23/L).14/L(24/L)延时特性曲线
(c)
GL-14/L(24/L)
GL-13/L(23/L)

3.4 返回系数：使起动触点QJ返回原来位置最大电流与动作电流之比不小于0.85。
3.5 触点系统
（1） GL-11/L（21/L）、12/L（22/L）、15/L（25/L）型继电器有一付(控制外部电路)的动合主触
点，但根据用户需要，也可改动断式。
（2） GL-13/L（23/L）、14/L（24/L）、16/L（26/L）型继电器具有(控制外部电器)的一付瞬时动
作的动合主触点和一付延时的动合信号触点；根据用户需要，主触点也可改装为动断式。
3.6 继电器的电流线圈允许长期通过110％额定电流。
3.7 功率消耗：当电流为继电器的动作电流整定值时不大于10VA。
3.8 接触能力：
（1） 动合主触点在电压220V的情况下，能接通直流或交流5A，但是断开它所接通的电路应别
的触点，例如油开关的辅助触点来进行；
（2） 动断主触点在电压220V的情况下，能断开交流2A。如果被控制电路系由变流器供电并与
继电器触点并联，且当电流为4A时，其总组不大于4Ω，则继电器的触点在电流不大于50A
的情况下，能够将这个电路分流接通与分流断开；
（3） 动合信号触点在电压为220V的情况下，能接通或断开电流为0.2A的直流无感电路或电流
为0.5A的交流电路。

3.9 继电器所有电路对于外壳的绝缘应能耐受交流50Hz、2000V电压，历时1min试验。
3.10 继电器的重量3kg。

4 使用维护
4.1 继电器使用前应进行机械检查：如螺钉、螺母是否紧固：起动部件的可动系统转动是否灵活，
游丝和接触系统工作是否正常，执行元件ZJ的可动系统转动是否灵活，接触系统工作是否正
常，当ZJ的动合触点闭合时信号指示器应当转到动作位置，当ZJ可动系统返回后，用手即可
将动作指示器转回到复归位置，各电气元件位置是否正常，焊接是否可靠等。
4.2 将动作电流调整螺钉拧在所需的整定孔内，在继电器输入端通50Hz正弦波形的交流电流，检查继电器启动部件动作时的电流是否符合动作电流整定值，如相差较大，可适当调整启动电位器W3，同时检查返回系数是否符合要求，如不符合，可适当调整极化继电器的动合触点处螺钉。如返回系数相差太大可认为是稳压管WY3损坏应当更换。当启动部件动作时，动合触
点应可靠闭合，面板上的启动指示灯应点亮。
4.3 接好线路，转动瞬动调整旋钮进行瞬动电流整定，整定好后固紧锁紧螺母，然后借助电动秒表进行延时整定。继电器铭牌上延时刻度是按10倍整定动作电流情况标出的，其它动作电流倍数下的动作查图。试验时应当通50Hz正弦波形的交流电流。如果用变流器供电，建议采用220/36V、2KVA的变压器，并在220V侧串联电阻后加220V电压，用调整该电阻的方法调整电流大小，36V则接人继电器电流线圈和电流表（或仪用电流互感器)，不得另接其他负载。
4.4 电位器W1的分压位置与继电器延时特性曲线有关，出厂时已调整好，一般不应再调整，如确
有必要调整，应先拧松锁紧螺母，用小螺丝刀细心调整，并借助电秒表测出延时特性曲线，调
整好后因紧锁螺母。经用户调整电位器W1后的继电器，制造厂不保证延时特性。
4.5 电路板上的电气元件如有更换，必须重新检验瞬动电流特性和延时特性。

5 供应成套性
工厂成套供应：
a. 合格证明书；
b. 使用说明书（同一订户的一批订货供应一份）；
c. 安装及接线零件。

6 订货须知
订货时应指明：
a. 继电器的名称及型号；
b. 额定电流；
c. 订货数量。
