串、并联电路识别法
学会正确识别串并联电路是这一章的重点之一，会识别电路是学习电路连接和后面电路计算的基础。对于电路的识别要紧紧抓住串联电路和并联电路的基本特征，而不应单从形状上去分析，下面介绍几种区分串并联电路的方法。
1．定义法：若电路中的各元件是逐个顺次连接来的，则电路为串联电路，若各元件“首首相接，尾尾相连”并列地连在电路两点之间，则电路就是并联电路。
2．电流流向法：电流流向法是识别串并联电路最常用的方法。在识别电路时，让电流从电源的正极出发经过各用电器回到电源的负极（在电路图中电流方向用箭头标出），途中不分流，始终是一条路径者，为串联；如果电流在某处分为几条支路，即电流的路径有两条或两条以上，若每条支路上只有一个用电器，最终电流又重新汇合到一起，像这样的电路为并联，且可找到“分流点”和“合流点”。并联电路中各用电器互不影响。
3．拆除法（也叫断路法）：拆除法是识别较难电路的一种重要方法。它的原理就是串联电路中各用电器互相影响，拆除任何一个用电器，其他用电器中就没有电流了；而并联电路中，各用电器独立工作，互不影响，拆除任何一个或几个用电器，都不会影响其他用电器。
4．节点法：（电路图中几条线相交的连接点叫做节点）所谓“节点法”就是在识别不规范电路的过程中，不论导线有多长，只要中间没有电源、用电器等，则导线两端点均可以看成同一个点，从而找出各用电器两端的公共点，它的最大特点是通过任意拉长和缩短导线达到简化电路的目的。
5．等效电路法：对于题目中给定的电路可能画法不规则，我们可综合上述方法通过移动、拉长、缩短导线，把它画成规则的电路，即画出它的等效图来进行识别。
典例精析
【例1】如下图所示的电路，其中甲图中的三盏灯是 联的，乙图中的三盏灯是 联的。
甲 乙
【点拨】根据定义法可知，甲图中的三盏灯是逐个顺次连接起来的，应为串联；而乙图中的三盏灯是并列地连接起来的，则为并联。
【答案】串 并

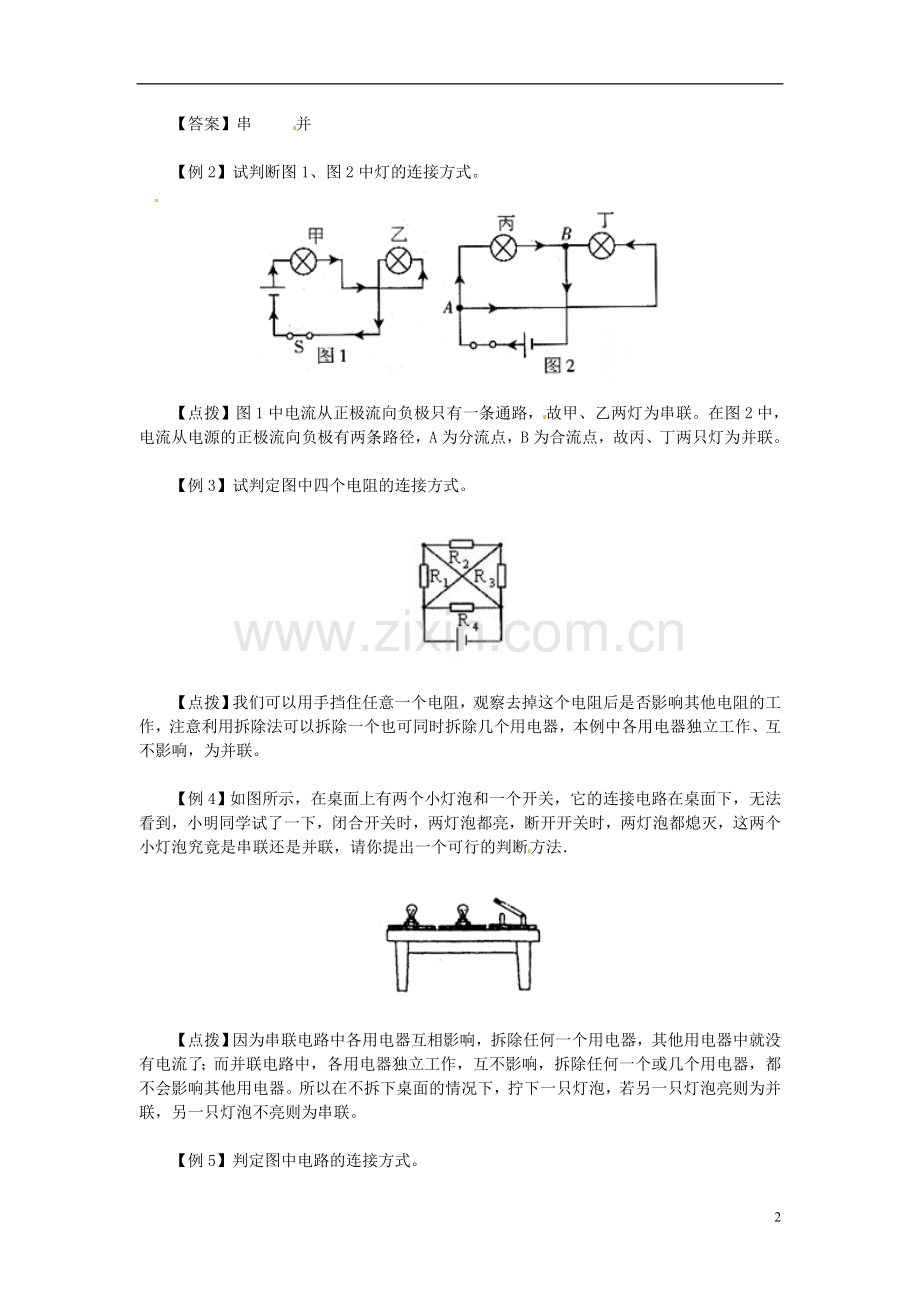

【例2】试判断图1、图2中灯的连接方式。
【点拨】图1中电流从正极流向负极只有一条通路，故甲、乙两灯为串联。在图2中，电流从电源的正极流向负极有两条路径，A为分流点，B为合流点，故丙、丁两只灯为并联。
【例3】试判定图中四个电阻的连接方式。
【点拨】我们可以用手挡住任意一个电阻，观察去掉这个电阻后是否影响其他电阻的工作，注意利用拆除法可以拆除一个也可同时拆除几个用电器，本例中各用电器独立工作、互不影响，为并联。
【例4】如图所示，在桌面上有两个小灯泡和一个开关，它的连接电路在桌面下，无法看到，小明同学试了一下，闭合开关时，两灯泡都亮，断开开关时，两灯泡都熄灭，这两个小灯泡究竟是串联还是并联，请你提出一个可行的判断方法．
【点拨】因为串联电路中各用电器互相影响，拆除任何一个用电器，其他用电器中就没有电流了；而并联电路中，各用电器独立工作，互不影响，拆除任何一个或几个用电器，都不会影响其他用电器。所以在不拆下桌面的情况下，拧下一只灯泡，若另一只灯泡亮则为并联，另一只灯泡不亮则为串联。
【例5】判定图中电路的连接方式。
【点拨】在图3所示的电路中先定节点。把共线（线中没有用电器）的点用同一符号A、B表示，如图4所示。从电源正极流向负极的电流在节点A分流到三个灯泡，在节点B汇合后，回到电源负极，画出等效电路图，显然灯是并联在A．B两点之间。如图5所示，故三只灯的连接方式为并联。
【例6】试判断图6中三只灯的连接方式。
【点拨】如图6所示电路，用“断路法”来判断，可以发现具有“断二通一”或“断一通二”的特点，即在中任意断开两个（或一个），其他一个（或两个）能构成通路，如图7所示。故知为并联。
3
