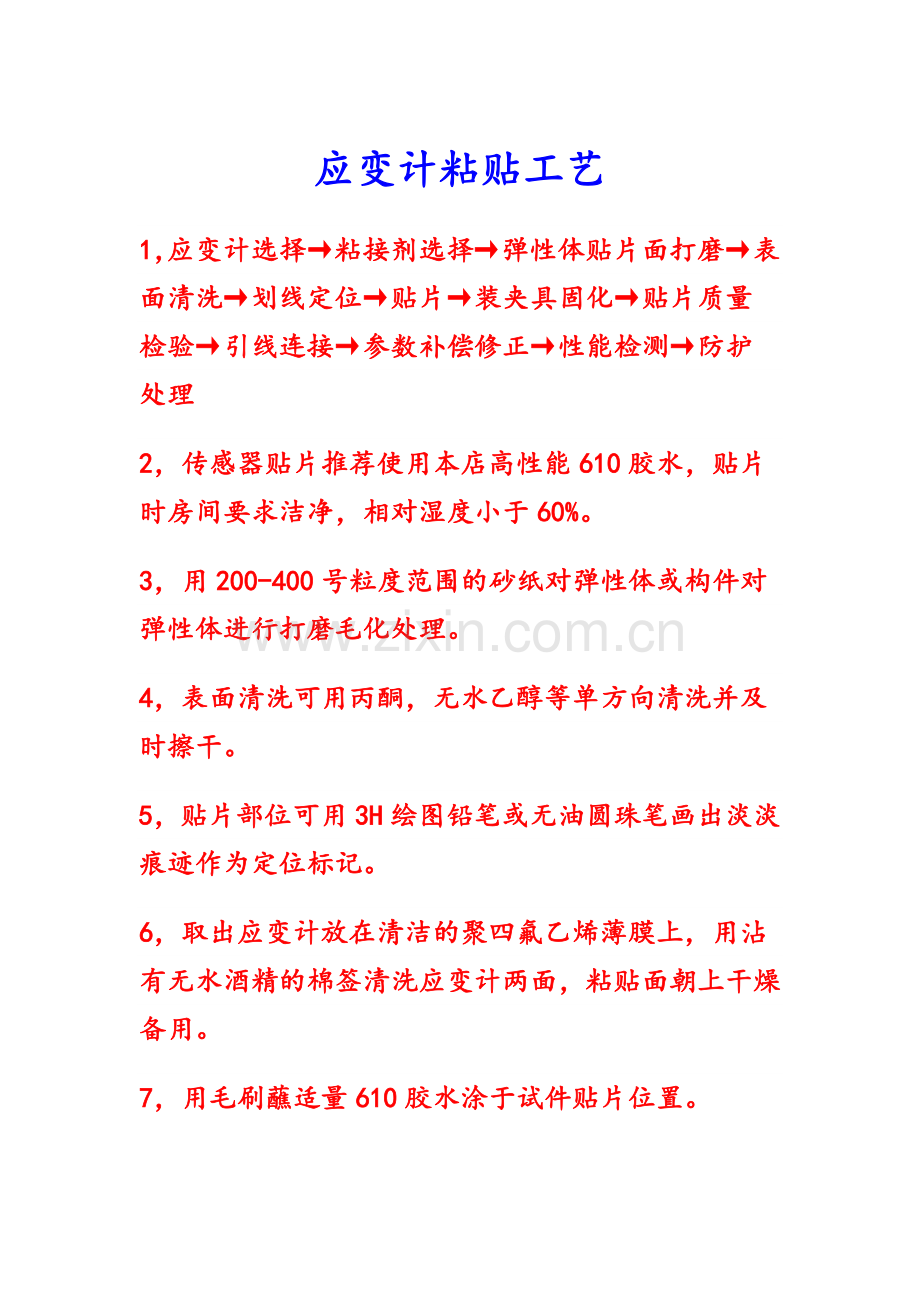

应变计粘贴工艺
1，应变计选择→粘接剂选择→弹性体贴片面打磨→表面清洗→划线定位→贴片→装夹具固化→贴片质量检验→引线连接→参数补偿修正→性能检测→防护处理
2，传感器贴片推荐使用本店高性能610胶水，贴片时房间要求洁净，相对湿度小于60%。
3，用200-400号粒度范围的砂纸对弹性体或构件对弹性体进行打磨毛化处理。
4，表面清洗可用丙酮，无水乙醇等单方向清洗并及时擦干。
5，贴片部位可用3H绘图铅笔或无油圆珠笔画出淡淡痕迹作为定位标记。
6，取出应变计放在清洁的聚四氟乙烯薄膜上，用沾有无水酒精的棉签清洗应变计两面，粘贴面朝上干燥备用。
7，用毛刷蘸适量610胶水涂于试件贴片位置。
8，用镊子夹取应变计对准定位标记进行粘贴，并盖上聚四氟乙烯薄膜，并用手指轻轻挤压排出多余的胶液和气泡。
9，放置耐温硅橡胶，夹具，并按粘贴工艺进行固化和稳定化处理。
10，焊接引线用20W烙铁，焊接时间小于1秒，并用无水乙醇清洗焊点。
11，贴片质量检查项目：阻值变化，绝缘电阻，贴片位置和应变计下是否有气泡。
12，应变计防护需采用专门的硅橡胶。
（耐温硅橡胶等贴片用到的附件本店可提供）
电阻应变计的选用原则
1，电阻应变计的种类
根据应变测量的目的，被测试件材料和其应力状态以及测量精度的要求，选择应变计的种类，例如：应变计用于室温下测力传感器的敏感元件，则选用零漂，蠕变很小的箔式应变计。
2，敏感栅和基底材料的选择
根据试件的环境温度，测试时间和所需要测量的最大应变量，以及测量精度要求选择敏感栅或基底材料，例如：常温（负30度—正80度）条件下的应变测量一般选用康铜，伊文材料或酚醛基底应变计；中温（150度以内）条件下试用可选用聚酰亚胺基底的应变计。
3，应变计电阻值的选择
根据测试仪器对应变计电阻值和测量应变灵敏度的要求，以及测试条件等，选择应变计电阻值。如，做应力测试时，为与电阻应变仪相匹配，普遍选用120欧姆应变计；对于传感器来说，为了提高其稳定性或输出灵敏度，常选用高电阻（350欧，1000欧甚至更高），有时考虑信噪比，功耗大小，也选用高电阻值的应变计。
4，应变计尺寸的选择
根据试件材料和应力状况，以及允许粘贴应变计的面积，选择应变计的尺寸，例如：对于试件表面应力分布均匀或变化不大且允许粘贴面较大的情况下，应选用栅长较大的应变计，推荐使用3mm的应变计。
栅长较长的应变计具有易于粘贴，接线，散热性好等特点。应变计尺寸越小，则对粘贴要求较高，散热性较差，因此，在确保测量精度和有足够安装面积的前提下，选用栅长较大的应变计为宜。
