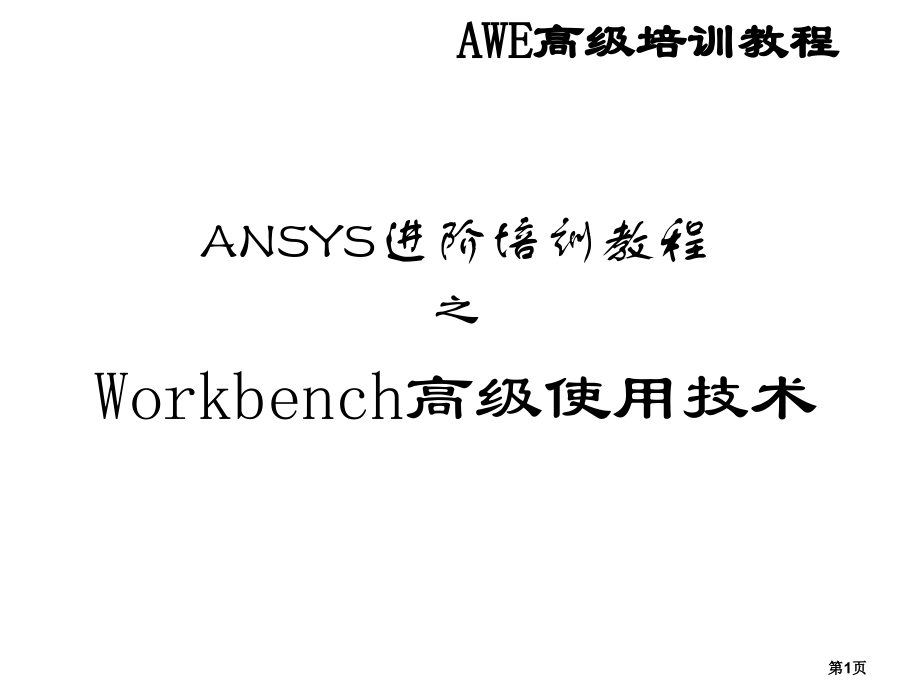

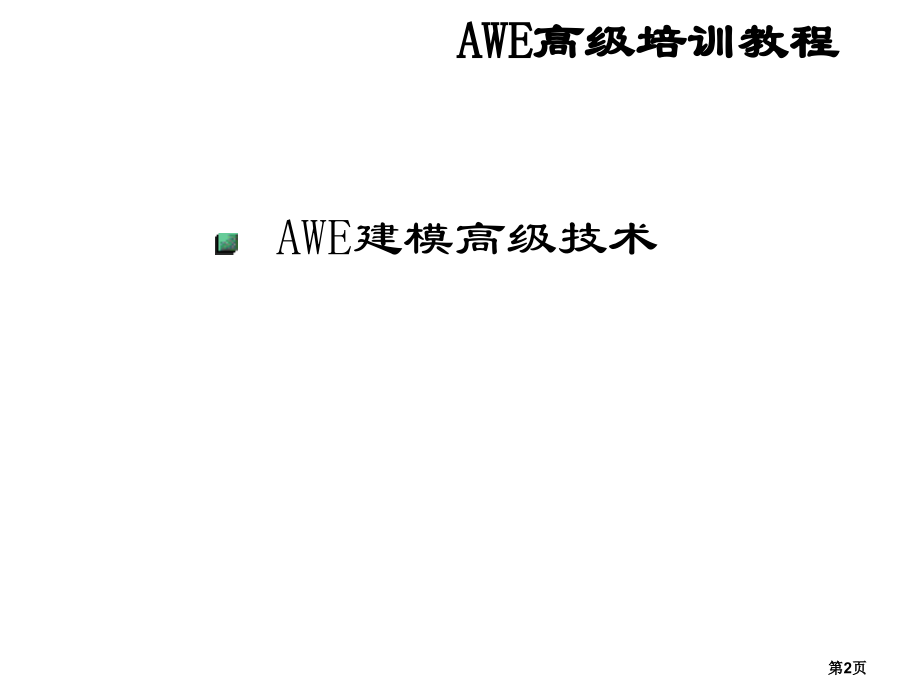

,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,ANSYS TRAINING,本幻灯片资料仅供参考，不能作为科学依据，如有不当之处，请参考专业资料。谢谢,AWE,高级培训教程,ANSYS,进阶培训教程,之,Workbench,高级使用技术,第1页,AWE,高级培训教程,AWE,建模高级技术,第2页,体和零件,DesignModeler,包含三个不一样体类型：,Solid body:,含有面积和体积体。,Surface body:,含有表面但无体积体。,Line body:,完全由线组成体，无边、面积和体积。,DesignModeler,默认每个体为独立一部分。,第3页,体和零件,在,DesignModeler,中存在两种状态 体：,激活（,Active,）,:,体能够进行普通修改操作，能够更改,(,但不能被切片,),。,将全部激活体切换到冻结状态，可使用冻结,(Freeze),特征来完成。,在特征树 中，激活体呈蓝色。,在特征树中，体图标依据其类型（实体,表面体,线体）而改变。,冻结（,Frozen,）,:,除切片,(slicing),操作外，建模任何操作对其不起作用。,将体从冻结状态解冻，可利用解冻,(Unfreeze),特征完成。,在特征树中，被冻结体呈白色。,激活,冻结,第4页,体和零件,多体零件是什么,?,例：,在,DM,中三个零件,3,个体中包含,3,个实体,.,DS,中,3,个实体含有,2,接触区域。,每一个体网格是独立。,DM,DS,第5页,体和零件,例子,(,续,):,在,DM,一个零件,1,个体中有一个实体,.,在,DS,中为一个实体,(,无接触区域,).,全部体网格是一个整体,DM,DS,DM,第6页,体和零件,Example:,DM,中一个,多体零件,有,3,个 实体,.,DS,中也有,3,个 实体,(,无接触,).,每一个体网格是独立，但体上节点在体之间是连续。,DM,DM,DS,第7页,布尔操作,可应用,5,种布尔操作于,3D,特征,:,Add Material:,生成材质并使模型与激活体相融合。总是可用。,Cut Material:,从激活体上移走材质。,Slice Material:,将冻结体切成薄片。只在模型中全部体被冻结时才可用。,Imprint Faces:,类似于,Slice,，只是体上面是被分开，若有必要，则边也可被粘附（,imprinted,）,(,不产生新体,),。,Add Frozen:,类似于,Add Material,，只是特征体与已存在体不融合，而是添加了一个冻结体（,frozen,bodies,）。,Cut,Imprint,以及,Slice,操作对线体不起作用。,第8页,布尔操作,布尔加,:,选择要在激活图形上执行特征和布尔操作。,Extrude,此处显示,Add.,注意：假如体已存在，,add,得到融合几何图形。,第9页,布尔操作,布尔减,:,已经有体,(,细线显示透明轮廓,).,利用旋转特征并进行减操作。,激活草图,旋转轴,第10页,布尔操作,布尔粘附面,:,粘附面 操作允许从连续面分离出一个区域,(,见下面,),。比如考虑在任意位置应用有限元边界条件。,激活草图以拉伸之,.,经过粘附面操作拉伸,.,第11页,布尔操作,布尔添加冻结,:,类似于,“,加,”,操作，但得到独立体,(,或单独冻结体,).,激活草图以拉伸之,.,经过添加冻结操作拉伸,第12页,布尔操作,布尔切片,(,全部体必须被冻结,):,切割冻结体，在切割区域留下新冻结体。,新冻结体,.,激活草图以拉伸之,.,经过切割操作以拉伸,第13页,高级工具,经过,Create,菜单可得到高级工具，包含：,冻结,(Freeze),解冻,(Unfreeze),面删除,(Face Delete),切片,(Slice),体操作,(Body Operation),冻结,:,冻结是一个高级建模工具，有两个应用：,多个零件装配时，可考虑使用对应方式,允许,“,切割,”,一个给定零件为几个子体,(e.g.,为了映射网格划分而建立可扫掠体,),。,第14页,高级工具,通常地，一个,3D,实体特征 操作以下：,生成,3D,特征体,(e.g.,拉伸特征,),。,经过布尔操作，用当前模型融合特征体,:,添加材质,减去材料,粘附表面。,冻结特征,(Freeze feature),允许控制在构建历程中第二步，使之作为独立历程，如 特征树显示那样。,冻结生成在前，由特征创建体在后。,在特征树分枝前用冰立方体来表示冻结体。,Add,Cut,or Imprint Material,操作对全部冻结体不起作用，因为任一 特征都在冻结之后。,第15页,高级工具,解冻用来激活一个选中体或一组冻结体，并将它们与模型中激活体融合在一起。,DesignModeler,不是一个装配工具，而是一个,“,扩展,”,零件工具，能处理多体。,用冻结和解冻工具，也能够对,(,导入,),装配体进行模型操作,(e.g.,切片,),。,采取默认，若从,CAD,包中导入一个装配体，,DesignModeler,建模被限制，因为应用任何形式,3D,建模操作都会将接触体笼统地融为一体。用 冻结 和解冻工具能够防止这种情况。,第16页,高级工具,切片特征,(Slice feature),增强了,DesignModeler,可用性，能够产生用来划分映射网格可扫掠分网体。,当模型完全由冻结体组成时，,Slice,才可用。,经过,Create,菜单得到,Slice,，它有两个选项：,Slice By Plane:,选中一个平面，模型将被这个平面分开。,Slice Off Faces:,在模型上选中一些面，这些面大约形成一定凹面；,DM,将,“,切开,”,这些面。,注意,:Slice Off Faces,非常类似于,Face Delete:,Face Delete:,从模型中移走或删除被选中面。然后，,DM,试图修复余下体。,Slice Off Faces:,从当前模型中首先移走被选中面，而不是删除，不过,DesignModeler,试图在,sliced-off faces,之外，生成新体。,第17页,高级工具,经过平面切片例子,:,原始导入,不规则,几何模型使其在,有限元模拟中极难映射,(,扫掠,),网格。,在,DM,中导入几何模型,有限元网格结果,=,all tets,第18页,高级工具,使用,Slice,操作将模型分为,4,个体,(,单独零件,).,用,2,次,Slice,操作分割原有（冻结）体。,结果,:3,个体都能扫掠生成网格,1,个四面体网格,第19页,概念建模,应用,Concept,菜单项里特征用来创建和修改作为有限元梁模型线体,要开始概念建模,用户能够选择以下一个方式,:,应用,Draw,工具盒中创建点和线特征来创建,2D,草图和,/,或 生成,3D,模型，然后用于创建线体,利用外部导入几何模型文件特征,.,能够采取以下 概念建模工具，创建线体,:,Lines from points,Lines from sketches,Lines from edges,第20页,截面,截面,(Cross Sections):,截面是赋给线体属性以定义有限元模拟中梁特征,.,在,DM,中,截面由草图表示，由一组尺寸控制,.,在,DesignModeler,中支持,11,种 截面 类型直接对应于,ANSYS,经典环境中所采取尤其梁截面类型,.,第21页,截面,首先从,Concept,菜单中选取,Cross sections,使之可用,.,在树形图中插入,cross section,分枝，其中列出了所定义每个截面,Concept,菜单,树形图显示,第22页,截面,高亮显示树中截面，并在细节面板中修改 尺寸,.,第23页,截面,在,DM,中允许一个用户由数据定义截面,.,不一样于通常截面,是在细节中给定截面特征,.,A=,截面面积,.,Ixx=x,轴截面惯性矩,.,Ixy=,惯性积,.,Iyy=y,轴惯性惯性矩,.,Iw=,抗扭常数,.,J=,扭转常数,.,CGx=,质心,X,坐标,.,CGy=,质心,X,坐标,.,SHx=,剪切中心,X,坐标,.,SHy=,剪切中心,Y,坐标,.,第24页,由线生成面,由线生成面,(Surfaces From Lines)(,有限元梁和壳,):,允许在,DM,中创建表面体，将线体边作为边界,.,选中线体边应为一个不相交封闭环,.,每一个封闭环将产生一包含单独面冻结表面体,.,封闭环应该形成以下形状，这些简单表面能够嵌入到模型,:,平面、圆柱、圆环、锥形、球形,也能够创建简单扭曲表面,.,平表面,扭曲表面,第25页,由线生成面,线生成面注意事项,:,应用梁和壳,(,筋、加劲肋等,),能够有效地模拟众多实际应用,.surface from lines,功效使这一能力得到增强,.,无截面 线体 能够用于联结多个面模型,.,此时，线体作用仅仅是确保在表面边界生成连续网格,.,线体,(,无 截面,),在面交界处上得到连续有限元网格,2 Surface Bodies,第26页,AWE,高级培训教程,AWE,高级分析高级技术,第27页,体素类型,实体体素 是指几何空间上,3D,体,:,这些体可被划分成形函数为二次高阶四面体单元或六面体单元。,每个节点对于结构有三个平动自由度，对于热分析有一个温度自由度。,能很好地显示,CAD,模型。,第28页,体素类型,面体素 是指几何上为,2D,，空间上为,3D,体素,:,Surface bodies,是用来描述在一个尺寸上非常薄结构，所以不显示厚度但要输入厚度值。比如，,CAD,软件中能够提出中面,不过板和壳依然是,3D,，不能认为是,Surface bodies,。所以，假如将板和壳按照,Surface bodies,来分析，必须首先在,CAD,系统中提出中面。,Surface bodies,被划分成线性壳单元。,对于结构分析，每个节点上有三个平动自由度和三个转动自由度，对于热分析，每个节点上有一个温度自由度。,用于描述薄板结构。,第29页,体素类型,线体素 是指几何上为一维空间上为三维结构,:,Line bodies,是用来描述与长度方向相比较其它两个方向尺寸很小结构，截面形状不用显示出来。,普通来讲，只有,DS,支持建立,line bodies,，并能定义截面和线方向。,Line bodies,可划分成为线性梁单元。,每个节点对于结构分析有三个平动自由度和三个转动自由度，对于热分析有一个温度自由度。,能够很好描述类似梁结构。,第30页,材料属性,为体添加材料属性，从目录树中选取体，然后在下拉菜单中选取,“,Material,”,材料能够从外部,XML,文件选取,新材料数据能够在,Engineering,分支下添加和输入。然后新材料就能够从下拉菜单中得到。,对于,surface bodies,如上所讲，定义一个厚度是必要。,假如在,DM,中已经定义了，厚度从,DM,直接输入。,第31页,实体体素接触,输入装配体，自动检验接触面并生成接触。,在,CAD,软件中不支持配合关系。所以要建立两个非常靠近面来代替接触。,“,Tolerance Slider,”,滑块，在,“,Contact,”,分支，给出检验出接触公差。,第32页,实体体素接触,ANSYS,接触功效，允许用户建立零件之间没有公共节点模型。,接触单元就像是在接触区域面上,“,皮肤,”,，提供了零件之间相互关系。,这意味着一个小零件不能确定整个装配体网格密度。用户就能够依据需要来定义一个比其它零件更密网格。,注意在零件之间网格没有匹配上。,存在六面体单元和四面体单元混合单元。,第33页,实体体素接触,在,“,contact,”,分支点击某个接触域，组成这个接触零件就会变成透明，方便观察。,选取一个接触对，接触区域就变成透明并不包含其它部分。,透明度能够经过,“,Tools Control Panel Contact:Transparency,”,控制,.,在,“,Contact,”,分支能够关掉透显著示。,接触体是半透明。,不是接触体为全透明。,接触面法向视图是不透明，很轻易观察。,第34页,实体体素接触,假如几何实体是高亮度，在图框内点击鼠标右键能够快速选出相关接触。,点击鼠标右键菜单允许用户在,“,Geometry,”,分支选取对应体或是在,“,Contact,”,分支选出全部相关接触。,第35页,实体体素接触,定义一个接触对需要包括到接触面和目标面选取。,在,ASNSYS DS,中，接触面和目标面区分不是很主要。选择一个体面为接触面，则另一个面就给目标面。,从相关工具条定义接触，允许对接触域手动定义。,接触面和目标面选择在“,Details”,中操作。,与接触面相关接触体将在下面列出。确保对于每个接触面和目标面有唯一确定体。,第36页,网格划分,网格节点和单元参加有限元求解,在求解开始，自动生成默认网格。,用户能够预览网格，检验是否满足要求。,第37页,整体网格划分控制,基本网格控制能够在,“,Mesh,”,分支下操作,当,“,Global Controls,”,为,“,Basic,”,(,默认,),时,用户能够经过滑移块进行控制。,“,Relevance,”,能够设置在,100,和,+100,之间,默认,Relevance,值是,0,，但能够经过,“,Tools Control Panel Meshing:Relevance,”,改变值。,Relevance=-100,Nodes:9968,Elements:5808,Relevance=0,Nodes:19040,Elements:10909,Relevance=+100,Nodes:40764,Elements:24687,第38页,整体网格划分控制,用户能够变为,“,Advanced,”,整体网格控制,向用户提供了四种控制选项,:,“,Element Size,”,定义了平均单元边长度,一个方法是经过,“,edge,”,选择器选取含有代表性边（像筋板厚度）进行控制。,“,Curv/Proximity,”,使,DS,能够定义单元之间有愈加相近曲率 而且愈加靠近。,设定滑块从,100,到,+100,，假如单元尺寸靠近左边,“,Default,”,，,“,Curv/Proximity,”,作用和,“,Relevance,”,相同。,“,Shape Checking,”,用于对单元质量检验。,对于线性分析，用,“,Standard,”,就能够。对于非线性分析和场分析，需要严格检验,(,“,Aggressive,”,),。,“,Solid Element Order,”,允许用户建立 低阶和,(default),实体单元之间连接。,第39页,整体网格划分,DS,和,ANSYS,网格划分比较：,整体,“,Element Size,”,相同于,ESIZE,在,DS,中,“,Curv/Proximity,”,与,ANSYS,中,SMRTSIZE,相同,都考虑曲线曲率和相近性,网格划分有不一样结果，所以这两种设定不是完全一样,第40页,局部网格控制,能够对局部单元大小进行控制,对于单元尺寸，能够定义被选边、面或,parts,平均单元,尺寸。,对于边，用户能够定义边上划分份数。,用户控制网格尺寸，能够得到比较相对统一网格密度，还能够得到比定义整体边长度更密或更疏网格。,如图所表示，左边是初始尺寸然而右边是默认网格划分。,注意经过,sizing,控制左边在定义边上有相对一致网格密度。,第41页,局部网格控制,能够对已经划分网格进行单元细化,尽管用户很清楚，先进行整体和局部网格控制，然,后对被选边、面进行网格细化。,推荐使用,“,1,“,级别细化。这使单元边界划分为初始单元边界二分之一。,在生成粗网格后，网格细化得到愈加密网格简易方法。,第42页,映射面网格划分,映射面网格划分允许在面上生成结构网格：,下面例子，对内圆柱面进行映射网格划分能够得到很,一致网格。这么对计算求解有益。,假如因为一些原因不能进行映射面网格划分，网格划分仍将继续，这时将在,Outline Tree,上出现标志：,第43页,映射面网格,对,surface,能够进行四边形和三角形映射网格划分。,Surface,能够划分四边形或是三角形网格。（假如可能不推荐使用三角形壳体单元会影响结果精度）,第44页,实体网格划分,DS,定义实体网格划分默认情况：,能够,Sweep,网格划分，被划分成六面体单元，其它体划分成四面体单元。,Sweep-meshing,能够应用在某一方向上拓扑一致结构上。,在,“,Mesh,”,分支上点击右键，能够预览能够,sweep,体。能够选取要,sweep,体,.,如左例，中间实体被,sweep,为六面体单元（和五面体），其它为四面体单元。,第45页,实体网格划分,利用,“,Element Shape,”,分支，用户能够控制被选实,体网格划分,:,“,Auto Sweep if Possible,”,定义,DS,将能够进行,sweep,体划分为六面体单元（有时五面体也能够）,“,All Tetrahedrons,”,定义,DS,将全部体划分为四面体单元,.,假如,license,添加了,Advanced Meshing Module,将有,“,Hex Dominant,”,功效,第46页,Hex-Dominant,网格划分,Advanced Meshing Module,高级网格划分模块介绍,:,在有些例子里，用户可能希望对于特定分析生成,hex-dominant,网格。,hex-dominant,网格算法先生成一个平面网格，经过向内拖拉形成块,/,锥。再在内部添加锥形四面体单元。这种外面上六面体单元，里面是四边形单元计算结果很好。,注意，在,“,Element Shape,”,分支只有对应,licenses,才能使用,Advanced Meshing Module,.,假如体不能进行,hex-dominant,划分，,“,Control Messages,”,将给出警告。,第47页,Hex-Dominant,网格划分,hex-dominant,网格划分例子,:,14,402 brick(40%),6,674 tetra(20%),955 wedges(3%),10957 pyramids(33%),第48页,局部网格划分,在内部,能够利用,:,“,Sizing,”,与,LESIZE,AESIZE,相近,“,Refinement,”,与,KREFINE,LREFINE,AREFINE,相近,“,Mapped Face Meshing,”,相同于有适当,MSHAPE,设置,MSHKEY,1,“,Element Shape,”,相同于,VMESH(free),或,VSWEEP.,Hex-dominant,网格划分功效在,ANSYS,没有。,第49页,网格划分失效,假如进行网格划分不能生成适当形状单元，就将生成,error,信息：,在屏幕上有问题几何体会显示出来，在,a named selection group,将生成,“,Problematic Geometry,”,。这要用户能够看见模型。,第50页,网格划分失效,引发网格失效可能原因：,在,surface,上尺寸控制不协调,这么能够造成畸形单元出现。,有问题,CAD,几何模型，比如有小缝隙和是卷曲面,太严格形状检验,(,设置,“,Aggressive,”,),能够防止网格划分失败方法,:,对几何体定义更多合理单元尺寸控制,定义更小尺寸控制，生成形状规则单元。,在,CAD,系统中，利用,hidden line,删除可见缝或是不想要体。,第51页,参数管理器,经过在结构树中复制模型或环境，来进行多设计研究，是一个进行结果对比简单方法。,在进行多模型对比时，,DS,数据库文件将变得很大，因为每个模型网格和结果都进行了存放。,大多数情况下，这是一个很慢手动方法。,在许多工况已经检验过情况下，是能够使用参数管理器。,参数管理器能够清楚看到输入数值对输出结果改变影响。以表格方式进行操作。,假如用户需要保留云图结果，像不一样几何图形模态，这时参数管理器是不起作用。,第52页,认识参数,在,Design Simulation,中,能够用参数管理器来管理输入和输出参数。,假如在属性窗口中白色输入文本条目旁边有个方框，表明能够用来作为输入参数。,假如在属性窗口中灰色信息文本条目旁边有个方框，表明能够用来作为输出参数。,单击方框，一个蓝色,“,P,”,就会出现，表明它已经被参数管理器使用。,任何不带方框条目是不能作为参数。另外，任何不带,“,P,”,条目也不能被参数管理器使用。,Example of input parameters,Example of output parameters,第53页,使用参数管理器,激活参数管理器,:,浏览结构树，并激活将使用输入参数,(,带有蓝色,“,P,”,),浏览求解分支条中结果项，并激活使用输出参数。,(,带有蓝色,“,P,”,),结果查询使用,(,在第九章有介绍,),允许用户查询局部结果。比如，经过在选定面上进行查询结果,面上最大等效应力被用来作为输出参数。,选定需要环境求解分支条，并选定参数管理器。,参数管理器工作表将会出现（见下页）,第54页,使用参数管理器,参数管理器工作表标签会将输入和输出参数显示在,“,Definitions,”,下，,“,Scenarios,”,是将运行工况表。,第55页,使用参数管理器,每一个,“,Scenario,”,都是将要运行分析。,在,“,Scenarios,”,下，单击右键进行添加行,每行代表一个分析,白色输入值能改成需要值,灰色输出值反应结果值,最终一列表示求解是否进行。状态指示器类型是,“,Done,，,”,“,Ready,”,and,“,Obsolete,”,粗体显示行数值反应在结构树中,不像多对比分析，参数管理器是不能存放全部结果。结构树中仅反应最终情况（粗体行）。,查对想让参数管理器进行求解项目,第56页,使用参数管理器,当设置完每种情况并点击求解键，参数管理器将次序求解每个有查对标识工况。,假如提供,CAD,参数，需要确保是有效几何模型尺寸。,假如碰到错误，参数管理器会略过那种情况。,当求解完成后，在表中很轻易比较每种情况下结果。,结果能够输出到,Excel,中,(,在参数管理器结构树上点右键进行输出,),第57页,DesignXplorer,和参数,DesignXplorer,and,DesignXplorer VT,是,Workbench,一个模块，能够让用户充分地了解输入和输出参数之间关系。,第58页,命名选择,命名选择（,Named Selection),工具条含有将各种几何元素编制成组功效,命名选择允许用户将顶点、边、表面、或实体编成一组，能够用来指定,:,定义网格划分控制选项,定义接触域,施加载荷与约束,显示结果,对命名选择使用，能让用户更简便地将常会用到几何元素重新编组,第59页,定义命名选择,生成一个命名选择,:,仅选择所感兴趣顶点、边、面、或体,然后点击,“,Create Selection Group,”,图标,.,弹出一个对话框，然后在新生成命名选择键入一,个名称,.,在命名选择工具条上也将与目录树中一样出现一个,新生成命名选择,请注意以下事项,:,在一个详细命名选择中，只能选中一类几何元素,.,比如，顶点与边是不能共存于同一个命名选择中。,我们能从一些,CAD,系统中输入命名选择组,第60页,使用命名选择,在任何几何体已被选中情况下，命名选择将都适用,从明细表中选择,“,几何体（,Geometry),”,，然后进入点选模式,在工具条中点取,“,Named Selection,”,来选取,从,“,Selection,”,图标中选择适当选项,用高级选择选项（,Select Items in Group),来实现当前,“,命名选择（,Named Selection),”,以,“,添加到当前选择中（,Add to Current Selection,）,”,选择方式，将当前指定选中元素添加到已选好组元中,“,从当前选择中剔除（,Remove from Current Selection),”,方式，剔除任意当前命名选中几何元素,然后，在明细窗中点击,“,应用（,Apply),”,第61页,导入,ANSYS,当模型导入到,ANSYS,中时，只有节点与单元能实现导入,在,ANSYS,求解器中并不参加实体几何尺寸,所以，假如只存在有限元划分网格，选取或修改模型将会很困难，按命名选择提供了一个选择与控制网格简便方法,先在,DS,中定义命名选择组元,然后将它们做为组件导入到,ANSYS,中，在,ANSYS,中这些组元将能依据需要选取与编辑,为了在,ANSYS,中包括到模型几何尺寸，所以，几何体首先要在,DS,中被定义为一个命名选择组件,第62页,导入,ANSYS,将命名选择组元以组件形式导入,ANSYS:,按指定选中顶点、边与表面能以一样命名，作为一个单元组件导入,指定选中面与实体能以一样命名，作为一个单元组件导入,线是不能作为一个组件导入,当在,DS,中以命名选择组元作为一个组件导入,ANSYS,中时，应遵照以下标准,:,以数字开始命名需添加,“,C_,“,前缀,名称中空格将会被下划线替换,假如多个组元以一样名称命名，只有最终一个组元能导成,ANSYS,一个组元,第63页,导入,ANSYS,一旦命名选择被导入,ANSYS,，它们将能以组件形式参加以下操作,:,施加在,DS,中不支持载荷,改变单元属性,定义在,DS,中不支持另类单元,执行后处理中特殊任务,等等,许多,ANSYS,命令认可组件名作为一个变量，这么便于组件在,ANSYS,中应用,命名选择是与,CAD,几何模型相关联，所以用户不用担心,CAD,模型是否会被更新,对组件使用是编号独立，所以用户无须担心网格划分会发生改变,第64页,命令,使用前处理与后处理命令条能对,ANSYS,高级功效进行操作,前处理与后处理命令条允许用户在求解前后给求解选项添加,APDL,语言（,ANSYS Parametric Design Language),第65页,命令条总结,使用前后处理命令条有以下几条好处：,熟悉,APDL,语言用户也能直接在命令行中键入,APDL,经过使用逻辑独立功效，从而使,ANSYS,功效产生更加好通用性,经过对,“,ANSYS_MAROLIB,“,进行设置允许用户从指定位置运行宏命令,命令条是目录树中一部分,假如多个工况在运行，无须用户手工指定，命令条仍能使用,.,这将允许用户带着参数使用命令条,第66页,将模型导入,ANSYS,正如上节所表示，前后处理允许用户在,DS,中经过添加,ANSYS,命令形式执行一些,ANSYS,高级功效操作,在一些情况下，用户希望将,DS,中模型直接导入到,ANSYS,中，并在,ANSYS,中运行,在全部信息中，只有网划能实现,ANSYS,导入，而是模型几何体,有,3,种方法能讲网格,/,载荷导入,ANSYS:,保留,“,环境（,Environment),”,为一个二进制,ANSYS,DB,文件,保留,“,环境（,Environment),”,为一个,ASCII ANSYS,输入文件,在,ANSYS,中加载,“,环境（,Environment),”,第67页,保留二进制,ANSYS,DB,文件,在求解前，能够保留成一个二进制,ANSYS,DB,文件,在求解命令条明细窗中，将,“,Save ANSYS db,”,设为,“,Yes,”,在,“,ANSYS db File,”,文本框中键入,ANSYS DB,文件文件名,求解模型，这会初始化求解选项并保留,ANSYS DB,文件,记住,:,须在求解初始化后才能创造,/,保留,DB,文件,ANSYS DB,文件将会以现激活单位保留（看单位菜单,“,Units Menu,”,),结果文件（比如，*,.rst,或*,.rth),也能够用下述方式保留,“,Tools Control Panel:Solution Save Ansys Files,”,第68页,写入一个,ANSYS,输入文件,能够生成一个独立于,DS,ANSYS,输入文件,选择求解命令条,选取,“,Tools Write ANSYS Input File,”,，并,键入,ANSYS,输入文件文件名与位置,注意事项,:,当保留二进制,DB,文件时，只有当前被选中,“,环境（,Environment),”,会被写入,ANSYS,输入文件，所以，要保留每一个,“,环境（,Environment),”,须写入多个输入文件,.,与保留,DB,文件不一样是，这一选项对,DS,求解没有什么要求，假如载荷,/,约束和所要求结果没有完成设置，,DS,将不会知道用户指定是什么类型分析。所以，模型将被导成单元,Mesh200,在求解命令,SOLVE,前将出现一个,/EOF,命令,要想使输入文件生成网格并进行求解，只需将命令,/EOF,在文本编辑器中删去便可,第69页,在,ANSYS,中载入,Environment,在,ANSYS,专业,licenses,或更高级,licenses,中，是能够直接在,ANSYS,中载入一个,“,环境（,Environment),”,:,在,Workbench,Project,界面中，选择,“,模型（,model),”,在右边菜单中，用户能够将包含在模型命令条中,“,环境（,Environment),”,列成表,选择一个感兴趣,“,环境（,Environment),”,导入,ANSYS,第70页,在,ANSYS,中载入,Environment,在选中,“,环境（,Environment),”,后，会出现,ANSYS,输出窗口，而且,workbench,界面也切换到,ANSYS,界面,在,ANSYS,界面能够继续进行分析,注：任何在,ANSYS,中执行操作都会统计在,ANSYS,log,文件中，不过它们不会被保留到,DS,中,当退出,ANSYS,后，系统会提醒用户保留文件,第71页,在,ANSYS,中载入,Environment,与,ANSYS,相关文件都会保留到工作目录下新建子目录下,子目录将以,“,filename_num,”,命名，其中,“,filename,”,指,.dsdb,文件文件名；,“,num,”,指,“,Environment,”,编号,比如，对于一个带三个,“,Environment,”,、名为,“,Project.dsdb,”,文件，其子目录将命名为,“,Project_3,”,全部,ANSYS,生成文件，包含输入文件、错误日志文件、,log,文件与,DB,文件，都将保留在子目录中,第72页,
