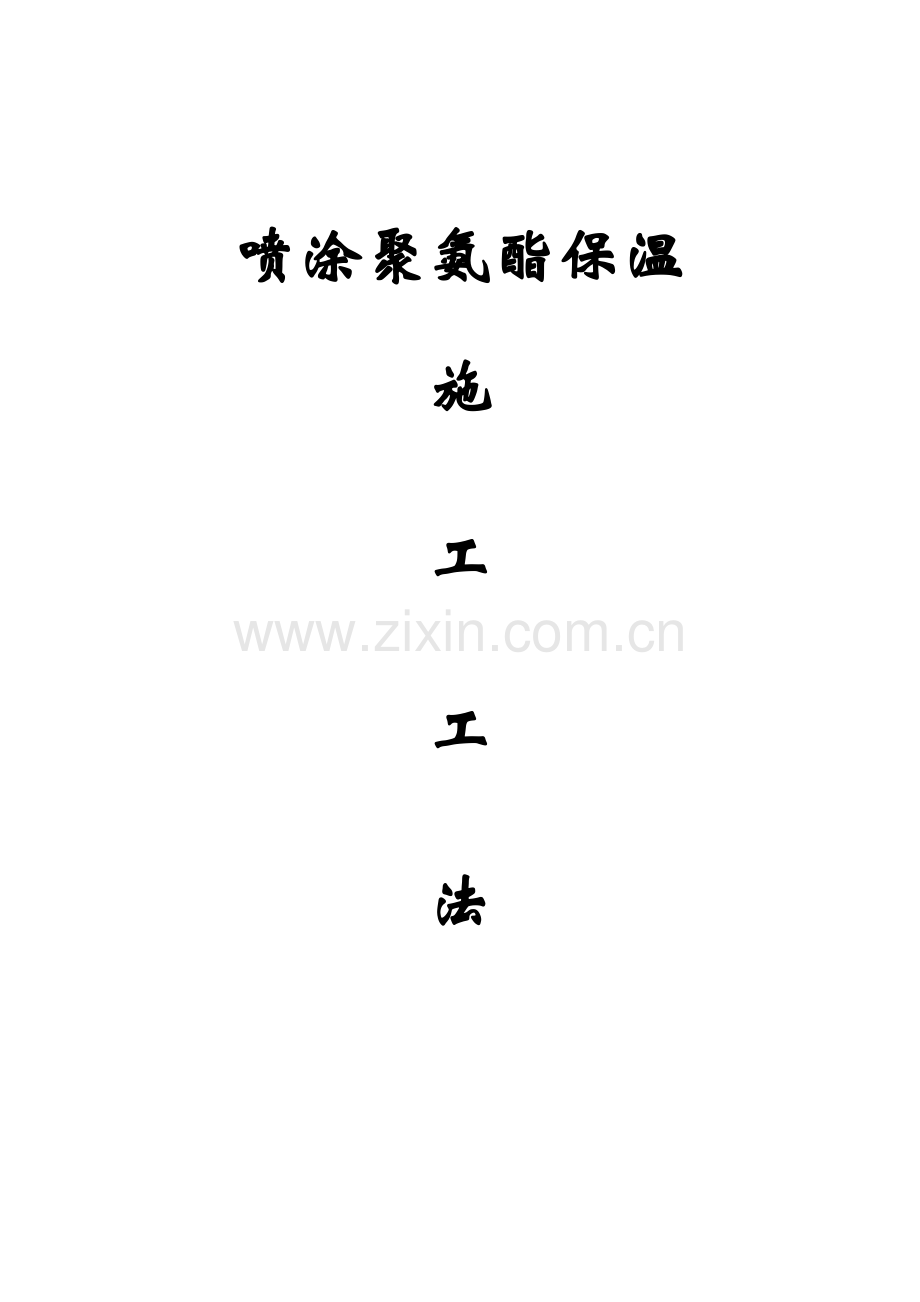

喷涂聚氨酯保温

施

工

工

法

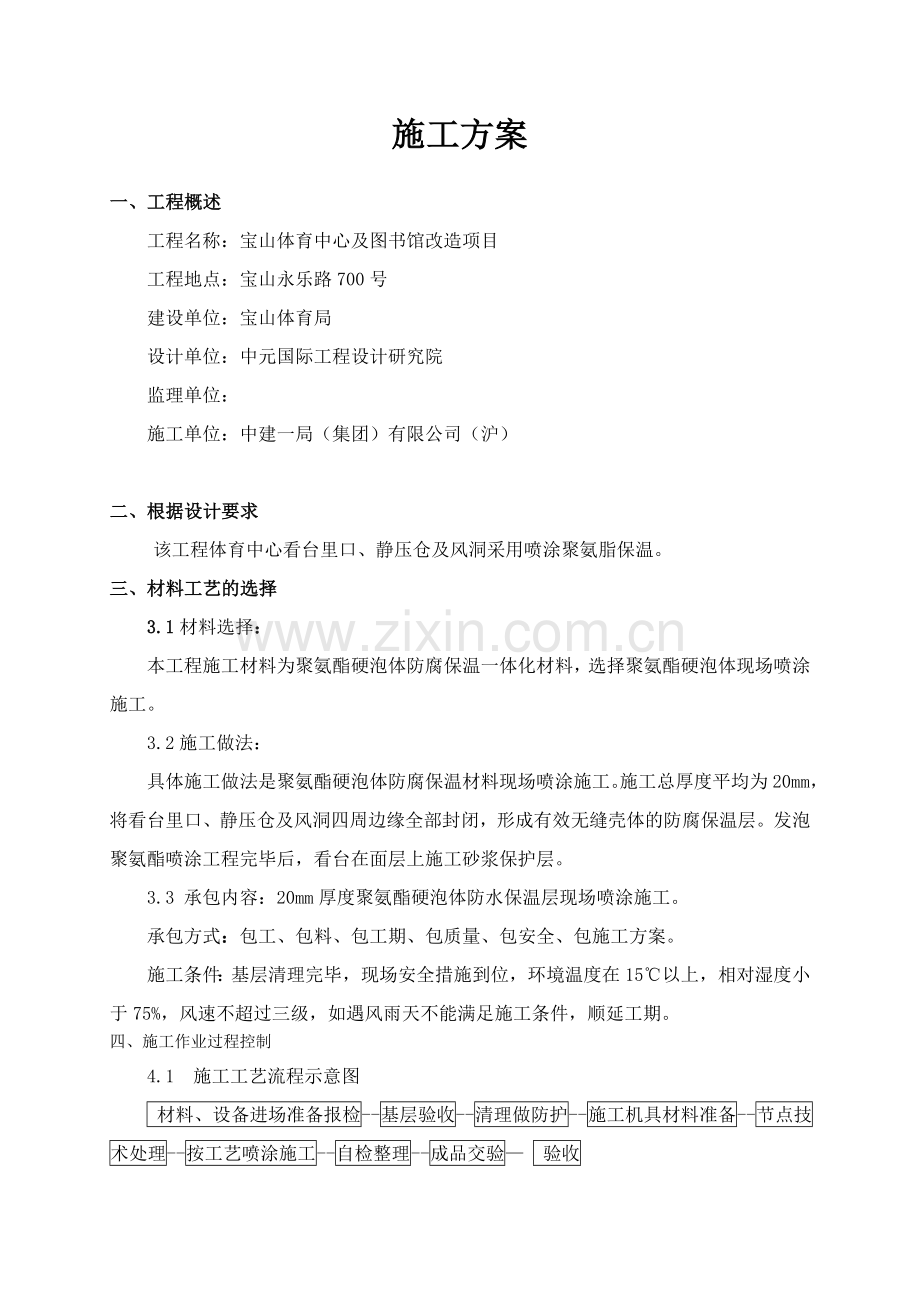

施工方案
一、工程概述
工程名称：宝山体育中心及图书馆改造项目
工程地点：宝山永乐路700号
建设单位：宝山体育局
设计单位：中元国际工程设计研究院
监理单位：
施工单位：中建一局（集团）有限公司（沪）

二、根据设计要求
该工程体育中心看台里口、静压仓及风洞采用喷涂聚氨脂保温。
三、材料工艺的选择
3.1材料选择：
本工程施工材料为聚氨酯硬泡体防腐保温一体化材料，选择聚氨酯硬泡体现场喷涂施工。
3.2施工做法：
具体施工做法是聚氨酯硬泡体防腐保温材料现场喷涂施工。施工总厚度平均为20mm，将看台里口、静压仓及风洞四周边缘全部封闭，形成有效无缝壳体的防腐保温层。发泡聚氨酯喷涂工程完毕后，看台在面层上施工砂浆保护层。
3.3 承包内容：20mm厚度聚氨酯硬泡体防水保温层现场喷涂施工。
承包方式：包工、包料、包工期、包质量、包安全、包施工方案。
施工条件：基层清理完毕，现场安全措施到位，环境温度在15℃以上，相对湿度小于75%，风速不超过三级，如遇风雨天不能满足施工条件，顺延工期。
四、施工作业过程控制
4.1 施工工艺流程示意图
材料、设备进场准备报检--基层验收--清理做防护--施工机具材料准备--节点技术处理--按工艺喷涂施工--自检整理--成品交验— 验收
4.2 工艺要点
基层要求
a)基面含水率小于8%;
b)基面上的浮灰、积水和油污痕迹及杂物应清理干净;
c)聚氨酯硬泡体施工完毕后，不得进行其他对聚氨酯硬泡体有破坏性项目的施工，在进行后序施工时，一定要采取有效的保护措施。
4.3 施工机具
聚氨酯硬泡体喷涂施工使用的专业聚氨酯加温、喷涂设备，施工时将设备放置在地面，设置原料堆放场地，垃圾弃置点；现场需提供施工机具使用的380V电源。
4.4 施工方式
确认施工基面可施工，机具设备准备就位后，由喷枪手操作喷枪逐次将原料喷涂于基面，原料发泡完毕达到设计厚度后既为成品。
4.5施工操作过程
a)基面清理和保护：确定当日工作面之后，按要求进行基面清理工作;
b)节点及异型部位处理：
.立 墙：直接将聚氨酯保温层喷涂到节点要求部位
.平 面：直接喷涂20mm厚硬质聚氨酯保温层
c) 确定基层清理达到要求，作好防护，具备施工条件（环境温度在15℃以上，相对湿度小于75%，风速不超过三级）后开始喷涂施工。
4.6 注意事项
施工现场严禁吸烟；施工机具设备专人操作管理；保证安全措施的实施。
五、质量验收技术要求及方法
5.1 质量要求
5.1.1 聚氨酯硬泡体保温层不应有凹凸不平现象。
5.1.2 聚氨酯硬泡体保温层的厚度应符合设计要求。
5.1.3 聚氨酯硬泡体保温层表面不应有起鼓、断裂等现象。
5.1.4 聚氨酯硬泡体保温材料的密度、抗压强度、导热系数、尺寸稳定性、吸水率等性能指标应符合要求。
5.2 质量检验
5.2.1 静压仓及看台保温工程施工中应做分项工程的交接检查，未经检查验收合格不得进行后续施工。
5.2.2 厚度的检测：
用φ1mm的钢针垂直插入，测量钢针插入深度，平均达到20mm设计厚度。
5.3 工程验收
5.3.1 工程完工后，应按要求组织验收。
5.3.2 工程验收时，应填写有关技术资料，并应归档。
六、施工现场安全/环境管理
6.1环境控制
6.1.1 施工设计，应识别和确定重大环境影响因素，并提出其控制要求/方法，管理好施工现场环境因素。
6.1.2 在施工现场，A料、B料等应分开码放，存放整齐，防止损坏或丢失。
6.1.3 施工后的基面待验收后进入下道工序工序，砂浆桶底部做胶垫防护防止硌伤基面。
6.1.4 在施工现场产生的垃圾用垃圾代装好，放在垃圾指定地点。对杂物、垃圾及时清理。
6.1.5如遇3级大风天施工时，应停止施工以免喷雾飞扬，浪费材料，污染环境，不能达到施工条件时禁止施工。
6.1.6在施工基面上施工时，与施工面交界处的幕墙应采取保护措施，以免使之受到污染。
6.2 安全控制
6.2.1 进入施工工地之前，项目部要进行安全教育并签定安全协议书。
6.2.2 进入施工现场按要求统一着装，带好劳保用品，戴好安全帽。
6.2.3 施工现场要在得到许可后动用明火，吸烟应在固定地点。
6.2.4 作业时思想要集中，坚守岗位，不得随意进入危险现场或触摸非本人操作的设备、车辆、电闸、阀门、开关等。
6.2.5施工用电，要在甲方指定的地点请电工或得到允许后自行接线，要注意安全用电。
6.2.6 拆除、移动安全设施及警告标志时需经施工负责人批准。
6.2.7 严禁从高空往下抛掷任何物品，以免伤及行人。
6.2.8 高空作业、边缘作业要有专人监站，系安全带和安全挂线，远离没有防护的外墙和外壁板等危险部位。

目前聚氨酯泡沫塑料应用广泛。软泡沫塑料主要用于家具及交通工具各种垫材、隔音材料等；硬泡沫塑料主要用于家用电器隔热层、屋墙面保温防水喷涂泡沫、管道保温材料、建筑板材、冷藏车及冷库隔热材等；半硬泡沫塑料用于汽车仪表板、方向盘等。市场上已

聚氨基甲酸酯
有各种规格用途的泡沫塑料组合料(双组分预混料)，主要用于(冷熟化)高回弹泡沫塑料、半硬泡沫塑料、浇铸及喷涂硬泡沫塑料等。
　　聚氨酯弹性体可在较宽的硬度范围具有较高的弹性及强度、优异的耐磨性、耐油性、耐疲劳性及抗震动性，具有“耐磨橡胶”之称。聚氨酯弹性体在聚氨酯产品中产量虽小，但聚氨酯弹性体具有优异的综合性能，已广泛用于冶金、石油、汽车、选矿、水利、纺织、印刷、医疗、体育、粮食加工、建筑等工业部门。
施工工艺
适用范围
　　各种设有防护层的屋面防水工程，卫生间、地下建筑防水工程等。
施工准备
　　1.主体材料：
　　甲组份（预聚体）
　　乙组份（固化体）
　　2.施工工具：

名称
用途
名称
用途
电动搅拌机
混合甲、乙料用
油漆刷
刷底胶用
拌料桶
混合甲、乙料用
滚动刷
刷底胶用
小型油漆桶
装混合料用
小抹子
修补基层用
塑料刮板
涂刮混合料用
油工铲刀
清理基层用
铁皮小刮板
在复杂部位涂刮混合料
墩布
清理基层用
橡胶刮板
涂刮混合料用
50kg磅秤
配料称量用
工艺流程
　　基层表面处理→涂聚氨酯底涂料→局部增强→涂刮聚氨酯涂料一、二、三遍→表面保护或修饰
基层要求及处理
　　1.防水基层应按设计要求用1∶3 的水泥砂浆抹成1/50 的泛水坡度，其表面要抹平压光，不允许有凹凸不平、松动和起砂掉灰等缺陷存在。排水口或地漏部位应低于整个防水层，以便排除积水。有套管的管道部位应高出基层表面20mm 以上。阴阳角部位应做成半径10mm 的小圆角，以便涂料施工。
　　2.所有管件、卫生设备、地漏或排水口等必须安装牢固，接缝严密，收头圆滑，不得有任何松动现象。
　　3.施工时，传统聚氨酯防水涂料施工时，防水基层应基本呈干燥状态，含水率小于9%为宜，其简单测定方法是将面积为1㎡、厚度为1.5～2.0mm 的橡胶板覆盖在基层面上，放置2～3 小时，如覆盖的基层表面无水印，紧贴基层一侧的橡胶板又无凝结水印，根据经验说明其含水率已小于9%， 符合施工要求。西安雨中情防水材料有限责任公司生产的911型聚氨酯涂料无这项要求，只要基层无明水即可施工。
　　4.施工前，先以铲刀和扫帚将基层表面的突起物、砂浆疙瘩等异物铲除，并将尘土杂物彻底清扫干净。对阴阳角、管道根部、地漏和排水沟口等部位更应认真清理，如发现有油污、铁锈等，要用钢丝刷、砂纸和有机溶剂等将其彻底清除干净。
注意事项
　　1.当涂料粘度过大，不便进行刮涂施工时，可加入少量的专用稀释剂进行稀释，以降低粘度， 加入量不得大于乙料的10%。(注：用户若需稀释聚氨酯，必须使用本公司配套的稀释剂。若购买市场二甲苯、汽油等其它稀释剂，造成的质量问题，本公司概不负责。)
　　2.气孔、气泡：材料搅拌方式及搅拌时间未使材料拌合均匀；施工时应采用功率、转速不过高的搅拌器。另一个原因是基层处理不洁净，做涂膜前应仔细清理基层，不得有浮砂和灰尘，基层上更不应有孔隙，涂膜各层出现的气孔应按工艺要求处理，防止涂膜破坏造成渗漏。
　　3.起鼓：基层有起皮、起砂、开裂、不干燥，使涂膜粘结不良；基层施工应认真操作、养护，待基层干燥后，先涂底层涂料，固化后，再按防水层施工工艺逐层涂刷。
　　4.涂膜翘边：防水层的边沿、分项刷的搭接处，出现同基层剥离翘边现象。主要原因是基层不洁净或不干燥，收头操作不细致，密封不好，底层涂料粘结力不强等造成翘边。故基层要保证洁净、干燥，操作要细致。
　　5.破损：涂膜防水层分层施工过程中或全部涂膜施工完，未等涂膜固化就上人操作活动，或放置工具材料等，将涂膜碰坏。划伤。施工中应保护涂膜的完整。
　　6.施工时应注意防火，施工人员应采取防护措施，施工现场要求通风良好，以防溶剂中毒。
　　7.如发现工料有沉淀现象，应搅拌均匀后再使用，以免影响质量
　　8.甲、乙两种材料均为铁桶包装，易燃、有毒，贮存时应密封，放在阴凉、干燥、无强日光直晒的场地。
　　9.施工温度宜在5℃以上。

中建一局（集团）有限公司（沪）项目部
