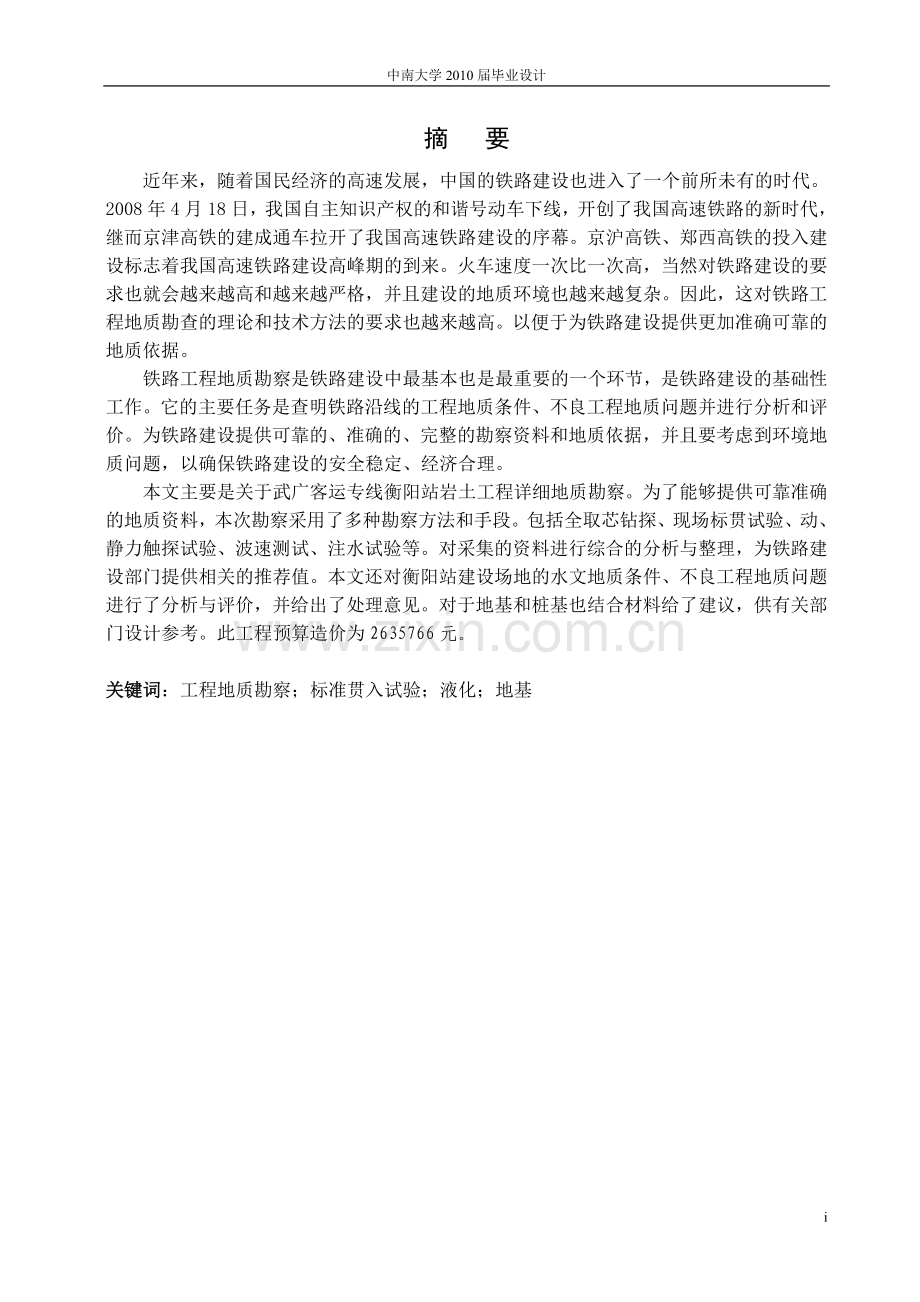

中南大学2010届毕业设计摘 要近年来，随着国民经济的高速发展，中国的铁路建设也进入了一个前所未有的时代。2008年4月18日，我国自主知识产权的和谐号动车下线，开创了我国高速铁路的新时代，继而京津高铁的建成通车拉开了我国高速铁路建设的序幕。京沪高铁、郑西高铁的投入建设标志着我国高速铁路建设高峰期的到来。火车速度一次比一次高，当然对铁路建设的要求也就会越来越高和越来越严格，并且建设的地质环境也越来越复杂。因此，这对铁路工程地质勘查的理论和技术方法的要求也越来越高。以便于为铁路建设提供更加准确可靠的地质依据。铁路工程地质勘察是铁路建设中最基本也是最重要的一个环节，是铁路建设的基础性工作。它的主要任务是查明铁路沿线的工程地质条件、不良工程地质问题并进行分析和评价。为铁路建设提供可靠的、准确的、完整的勘察资料和地质依据，并且要考虑到环境地质问题，以确保铁路建设的安全稳定、经济合理。本文主要是关于武广客运专线衡阳站岩土工程详细地质勘察。为了能够提供可靠准确的地质资料，本次勘察采用了多种勘察方法和手段。包括全取芯钻探、现场标贯试验、动、静力触探试验、波速测试、注水试验等。对采集的资料进行综合的分析与整理，为铁路建设部门提供相关的推荐值。本文还对衡阳站建设场地的水文地质条件、不良工程地质问题进行了分析与评价，并给出了处理意见。对于地基和桩基也结合材料给了建议，供有关部门设计参考。此工程预算造价为2635766元。关键词：工程地质勘察；标准贯入试验；液化；地基iiAbstractIn recent years, with the rapid development of the national economy, Chinas railway construction has entered an unprecedented age. on April 18, 2008, our country proprietary intellectual property rights train the harm nation moving which founded our country high-speed railroads new times. Then Beijing and Tianjin high-speed railroad has build and revolving. This opens to the traffic and raises the curtain for high-speed railway construction of our country. while Beijing-Shanghai high-speed railway and Zhengzhou-Xian high speed railway building which symbolizes our country high-speed railroad construction peak arrival. The trains speed one time compared to high, And the requirements of the railway construction will also more and more high and more and more strict, and the constructions environment becomes more and more complex. Therefore, the geological surveys requirements of the railway works in theory and technique are more and more high, In order to provide a more accurate and reliable geological basis for Railway construction.Railway engineering geological reconnaissance of the railway construction is the most basic and most important aspect. Also is the foundation of the railway construction work. Its primary mission is verifies engineering geology condition the bad engineering geology question and analysis and evaluation the problem. Provides reliable, accurate, the complete reconnaissance material and the geological basis for the railroad construction, and taking into account the environmental geological problems in order to ensure the safety and stability economical and reasonable of the railway .This article is mainly about Hengyang station, Wuhan-Guangzhou Passenger Dedicated Line preliminary engineering geological reconnaissance. In order to be able to provide reliable and accurate geological information, the reconnaissance has used many kinds of reconnaissance methods. This is including core drilling, SPT-site testing, dynamic and static cone penetration tests. Analysis and collate comprehensive the Collected data and provides the related recommendation value for the railroad construction department. This article also analysis and evaluate hydro geological conditions and adverse geological engineering problem of the Hengyang station. And give the views of the treatment for the foundation, has also give the suggestion for design departments reference. This project budget cost of construction is RMB2635766.Key words: Engineering Geological Investigation ； Standard Penetration Test ； Liquefaction ；Foundation 中南大学2010届毕业设计前言本设计主要介绍了武广客运专线衡阳站项目的详细工程地质勘察。从多方面多角度阐述了工程地质勘察的各个程序，初步了解了工程地质勘察行业的部分规范及要求。本设计共分为五部分。第一部分主要介绍了岩土工程勘察纲要，包括了拟建工程的工程概况和任务来源以及本次勘察的目的和要求等。第二部分是勘查技术的设计，包括了各种勘察方法的原理、内容，拟解决的问题和预期成果等。第三部分为野外工作施工组织设计，包括施工准备工作和施工质量保证措施以及施工费用预算。第四部分为岩土试验与测试，包括岩土试验的方法与规程以及试验数据的记录整理与分析等。第五部分勘察成果应用，主要是水文及工程地质评价以及基础方案的论证及结论。55第一章 岩土工程勘察纲要1.1 工程概况及任务来源1.1.1 拟建工程概况及其勘察等级确定拟建新衡阳站位于衡南县咸塘镇，西南临近耒河,旁有机耕道和施工便道通过，交通较为方便。勘察场地站台雨棚区标高58.0759.76m,站房区标高56.8357.99m。本工程建筑安全等级为一级，拟采用框架结构和变形设计，主要由两部分组成：（1）主站房为一层（局部夹层，局部有地下室），其最大柱底内力标准值约为4500KN，地基基础设计等级为乙级，地面设计标高57.407m，基础面标高-2.00m以下，其中地下通道标高56.407m；（2）站台雨棚（单层），其最大柱底轴力标准值为1500KN。根据岩土工程勘查规范（GB50021-2001）和铁路工程地质勘查规范（TB100122001）关于工程勘察的基本技术准则确定：工程的重要性等级：一级（重要工程、破坏后果很严重）。建筑类别：三类。设计使用年限：50年。结构安全等级：一级。由于所建场地位于河流冲蚀形成的河流阶地，地势较平坦，但是地层地质情况复杂，场地等级为二级（对建筑抗争不利地段，不良地质作用发育一般，地形地貌复杂，基础位于地下水位以上）。地基等级：中等复杂二级 。根据岩土工程勘察基本技术准则确定工程勘察等级，由于衡阳新建火车站工程重要等级为一级，场地复杂等级为二级，地基复杂等级为二级，综合分析确定：本次工程勘察等级:甲级。1.1.2 区域地质概况根据区域地质资料，勘察区内无影响场地稳定的地质构造，地震基本烈度为小于六度，场地区域地质稳定。1.1.3 地形地貌及交通条件拟建站房位于衡南县咸塘镇王江村，地貌单元属于河流阶地地貌，场地地形比较平缓，测得各钻孔孔口标高变化于56.8359.76m之间。勘察区位于衡南县咸塘镇王江村，有机耕道及施工便道与省道S315相连，交通较为便利。1.1.4 气象特征拟建场地属亚热带湿润季风气候，年平均气温16.5，无霜期约180250天。年平均降雨量11001400mm，降水量6月7月最高，月降雨量超过200mm。1.1.5 环境特征根据本次调查结果，拟建项目区内地面民房已基本拆除，勘察区内地表原有一条小溪沟横穿而过，现场地已经回填、整平压实，勘察区内无电力电信网线，亦未见古建筑遗址。1.1.6 任务来源该项目由武广铁路客运专线有限责任公司投资兴建，由中南建筑设计院设计。中南建筑设计院委托我院进行武广铁路客运专线新衡阳站站房及站台雨棚的岩土工程详细勘察工作。1.2 本纲目勘察目的及要求1.2.1 勘察要求工程勘察的目的是在定测勘察的基础上，通过钻探和各种原位实验以及室内试验定性和定量的查明地质情况，为初步设计提供准确的、可靠的岩土工程地质勘察资料。其主要的任务有七点：1）查明建筑场地的地质构造，就该场地作为多层建筑的场地，作出评价和建议。2）提供场地岩土层分布图。3）提供场地各岩土层的物理力学指标，应按不同的基础型式提供基础承载力和变形计算所需的各岩土层相应的物理力学指标。4）查明场地内有无不良地质现象。若有不良地质现象，应查明其成因、类型、分布范围、发展趋势及危害程度，并提出评价与整治所需的岩土技术参数和整治方案的建议。5）提供深基坑开挖的边坡稳定计算和支护设计所需的岩土技术参数，对基坑开挖中的边坡稳定性和对周围建筑物和地下设施的影响等作出分析与评价。6）查明地下水的类型、埋藏情况及侵蚀性，并查明土层的透水性、地下水位变化幅度及规律；提供施工降水的有关技术参数并对施工降水方案提出建议；提供计算地下室水浮力的设计水位。7）本工程抗震设防烈度为小于6度。1.2.2 勘察目的勘察的主要目的是查明建筑物范围内的地形,地质构造及不良地质构造,提供岩石及各土层的物理力学性质,各层承载力及其它设计指标,担供采用桩基础的各层物理力学指标,如有不良地质构造,应提供防治工程所要的计算指标和资料,查明地下水的埋藏条件和侵蚀性,确定该地区的地震烈度,各土层的剪切波速,场地的类别及场地土液化不、判定,对建筑物场地和基础进行综合评价,勘察的深度应满足变形要求,控制深度应入基岩或进入持力层深度不小于10米.1.2.3 本次勘察执行的主要标准本次勘察内外业依据的技术标准是中国铁路系列的标准、规范、规程及相关的岩土工程勘察的标准、规范、规程。主要参照技术标准有：1)中南设计院提供的工程地质勘察任务委托书及勘察技术要求；2)地下铁道、轻轨交通岩土工程勘察规范（GB 50307-1999）；3)岩土工程勘察规范（GB 50021-2001）；4)建筑地基基础设计规范（GB 50007-2002）；5)建筑抗震设计规范（GB 50011-2001）；6)建筑桩基技术规范（JGJ 94-94）；7)建筑地基基础技术规范（DB42/242-2003）；8)基坑支护技术规程（JGJ120-99）；9)供水水文地质勘察规范（GB 50027-2001）；10)铁路工程地质勘察规范（TB10012-2007）；11)铁路工程土工试验规程（TB10102-2004）。1.3 勘察纲要1.3.1岩土工程勘察基本程序本次勘察执行的基本程序如图1-1：收集资料，了解场地岩土工程条件 收集资料，了解场地岩土工程条件 收集资料，了解场地岩土工程条件明确要求制定勘察纲要现场踏勘，测验有无意外情况测绘调查勘 探原位测试现场取样室内试验数据整理分析，判断有无矛盾和疑问，资料是否有遗漏做出场地地基评价，结论和建议，提交岩土工程勘察报告和相应图件考虑技术经济条件 图1-1岩土工程勘察基本程序图1.3.2 各种勘察方法的工程布置及预计完成工作量表1 -1 勘 察 工 作 量 统 计 表工 作 项 目单 位工 作 量1勘 探钻孔m/孔4486.7/1192取 样原状土样组62扰动土样组16岩样组11水样组43原位测试标准贯入试验次202重型动力触探试验m/次13.5m/72次4土工试验常规试验组62颗分试验组165岩石试验抗压试验组116水样试验水质分析试验组47稳定水位水位观测孔1198测 量勘探点点1199原位测试单孔波速测试m69.110注水试验段2根据任务要求，本次勘察共布置钻孔119个，勘探深度为30-40米，其编号依次为ZK001ZK119，其中控制性勘探孔51个，一般性勘探孔68个，土样78组，岩样11组，水样四组。其中钻孔布置按照沿着建筑物周边或柱列线布置，间距20-35m，桩端持力层或软弱下卧层层位变化大时，加密勘探点的原则；控制孔的布置按照占总数的1/2-1/3要求布置；图样的取样和原位测试则按桩基础要求的勘探孔深度内每一主要土层，取样和原位测试数量6个进行；而岩样就按嵌岩桩端持力层岩石，取6个岩石饱和单轴抗压强度实验样；标准贯入试验按土层中从1米处开始每2米一次；动力触探试验按遇强风化基岩及碎石类土2米一次进行；预计其完成的工作量见上表1-1。第二章 勘察技术设计2.1 工程地质测绘2.1.1工程地质测绘概述工程地质测绘是岩土工程勘察的基础工作，在诸项勘察方法中最先进行。按一般勘察程序，主要是在可行性研究和初步勘察阶段安排此项工作。但在详细勘察阶段为了对某些专门的地质问题作补充调查，也进行工程地质测绘。工程地质测绘是运用地质、工程地质理论，对与工程建设有关的各种地质现象进行观察和描述，初步查明拟建场地或各建筑地段的工程地质条件。将工程地质条件诸要素采用不同的颜色、符号，按照精度要求标绘在一定比例尺的地形图上，并结合勘探、测试和其他勘察工作的资料，编制成工程地质图。这一重要的勘察成果可对场地或各建筑地段的稳定性和适宜性作出评价。2.1.2采用的测绘方法及其内容本工程的工程地质测拟采用的方法为实地测绘法，实地测绘主要用布点法，布点法是工程地质测绘的基本方法，也就是根据不同的比例尺预先在地形图上一定数量的观测路线和观测点。本次工程地质测绘主要任务包括下列内容：1） 查明地形，地貌特征，地貌单元形成过程及其与地层，构造，不良地质现象的关系，划分地貌单元；2） 查明岩土的性质，成因，年代，厚度和分布，对岩层应查明风化程度，对土层应区分新近沉积土，特殊性土的分布及其工程地质条件；3） 查明岩层产状及构造类型，软弱结构面的产状及性质，包括断层的位置，类型，产状，断距，破碎带的宽度 充填胶结情况，岩土层的接触面及软弱夹层的特性等，第四纪构造活动的行迹，特点及与地震活动关系。4）查明地下水的类型，补给来源，排泄条件及井、泉的位置，含水层的岩性特征，埋藏深度，水位变化，污染性况及其与地表水的关系等5）收集气象，水文，植被，土的最大冻结深度等资料，调查最高洪水位及其发生时间，淹没范围；6）查明岩溶，土洞，滑坡，等不良地质现象的形成，分布，形态，规模，发育程度及其对工程建设的影响；7）调查人类活动对场地稳定性的影响，包括人工洞穴，地下采空，大挖大填，抽水排水等；8）收集建筑物的变形沉降资料及其他建筑经验。2.1.3测绘范围和测绘比例尺对于工业，民用建筑，测绘范应包括建筑场地及其邻近地段。另如建筑物拟建在靠过斜坡的地段，测绘范围应考虑到斜坡可能产生的不良地质现象的影响地带。对于测绘范围，在一般情况下，应稍大于建筑面积，但也不宜过大，以解决实际问题为前提。测绘精度要求：主要指图幅的精确度，也就是比例尺大小。按照岩土工程勘察规范GB50021-2001，详细勘察阶段比例尺选用1：500-1:2000。根据现场实际情况，这里我们选用1:1000的比例尺。2.2 工程测量2.2.1 测量目的施工测量的目的是把设计的建筑，构筑物的平面位置和高程，按设计要求以一定的精度测设在地面上，作为施工的依据。并在施工过程中进行一系列的测量工作，以衔接和指导工序间的施工。这里的测量主要是将设计中的钻孔的精确位置测设在场地中并标记好。测设精度的要求取决于建筑物的大小，材料，用途和施工方法等因素。施工测量工作与工程质量及施工进度有密切的联系。测量人员必须了解设计的内容，性质及其对测量工作的精度要求，熟悉图纸上的尺寸和高程数据，了解施工的全过程，并掌握施工现场的变动情况，使施工测量工作能够与施工密切配合。另外，施工现场工种多，交叉作业频繁，并有大量土，石方填挖，地面变动大等。因此各种测量标志必须埋设稳固且在不易破坏的位置。还应经常检查，如有破坏，应及时恢复。施工工测量的原则：施工测量和测绘地形图一样，遵循“从整体到局部，先控制后碎部”的原则。即先在施工现场建立统一的平面控制网和高程控制网，然后以此为基础，测设出地面上的地物，地貌。对施工测量所使用仪器，工具应进行检验，校正，否则不能使用。工作中必须注意人身和仪器的安全。2.2.2 测量仪器全站仪是一种可以同时进行角度（水平角、竖直角）测量、距离（斜距、平距、高差）测量和数据处理，由机械、光学、电子元件组合而成的测量仪器。全站仪上半部分包含有测量的四大光电系统，即水平角测量系统、竖直角测量系统、水平补偿系统和测距系统。通过键盘可以输入操作指令、数据和设置参数。以上各系统通过I/O接口接入总线与微处理机联系起来。微处理机（CPU）是全站仪的核心部件，主要有寄存器系列（缓冲寄存器、数据寄存器、指令寄存器）、运算器和控制器组成。微处理机的主要功能是根据键盘指令启动仪器进行测量工作，执行测量过程中的检核和数据传输、处理、显示、储存等工作，保证整个光电测量工作有条不紊地进行。输入输出设备是与外部设备连接的装置（接口），输入输出设备使全站仪能与磁卡和微机等设备交互通讯、传输数据。本次测量选用了徕卡TS02power全站仪，它是一款测量精度较高且稳定性较好的全站仪，其技术参数如表2-1。2.2.3测量方法本次勘察钻孔位置系根据钻孔平面图计算出各钻孔坐标，根据施工方中铁三局提供的两个GPS测量坐标点SJTK26B（X：2976626.6380，Y：470768.136，H58.895）和SJTK27B（X：2976537.286、Y：470450.092），利用全站仪实地放点、施测，以测定每个孔的位置和高程。其测量方法如下：1）仪器的安置。（1）在实验场地上选择一点，作为测站，另外两点作为观测点。（2）将全站仪安置于测站点，对中、整平。（3）在两点分别安置棱镜。表2-1徕卡TS02power全站仪技术参数角度测量-精度 （标准偏差ISO-17123-3）2角度测量-最小读数0.1/ 0.1mgon / 0.01mil角度测量-设置精度0.5，1.5，2距离测量-圆棱镜测程 （GPR1）3500m距离测量-反射片测距250m距离测量-精度/测量时间 （标准偏差ISO-17123-4）标准：1.5mm + 2 10-6D / 2.4s ，快速：3mm + 2 10-6D / 0.8s ，跟踪：3mm + 2 10-6D / 0.15s数据存储通讯-可扩展内存最大：24000固定点，最大：13500测量点数据存储通讯-接口串口 （波特率从1200到115200）数据存储通讯-数据格式GSI / DXF / LandXML / 用户自定义ASCII格式望远镜放大倍数30 望远镜分辨率3望远镜视场1 30，100m处：2.7m望远镜调焦范围1.7m至无穷远显示屏图形化显示，160 280像素，5级亮度可调键盘标准键盘电池类型锂电池操作时间一般为20小时全站仪重量（包括GEB211和基座）5.1kg2）竖直度盘和水平度盘指标的设置。（1）竖直度盘指标设置：松开竖直度盘制动钮，将望远镜纵转一周（望远镜处于盘左，当物镜穿过水平面时），竖直度盘指标即已设置。随即听见一声鸣响，并显示出竖直角。（2）水平度盘指标设置：松开水平制动螺旋，旋转照准部360，水平度盘指标即自动设置。随即一声鸣响，同时显示水平角。至此，竖直度盘和水平度盘指标已设置完毕。注意：每当打开仪器电源时，必须重新设置和的指标。3）调焦与照准目标：其操作步骤与一般经纬仪相同，注意消除视差。4）坐标测量步骤：（1）设定测站点的三维坐标。（2）设定后视点的坐标或设定后视方向的水平度盘读数为其方位角。当设定后视点的坐标时，全站仪会自动计算后视方向的方位角，并设定后视方向的水平度盘读数为其方位角。（3）设置棱镜常数。（4）设置大气改正值或气温、气压值。（5）量仪器高、棱镜高并输入全站仪。（6）输入测点的坐标，计算并显示测点的方位角及距离。（7）移动棱镜到适当位置，并不断调整其位置，直至全站仪中显示距离和方位角一致时，然后测量其高程并做好标记。23工程物探地球物理勘探（简称物探）是利用物理学的基本原理和现代科学技术的新成就来勘查矿产资源，解决地质问题的各种方法的总称。工程物探指为土木工程服务的物探方法，主要解决岩土工程勘察和供水水文地质勘察中的地质问题。与钻探相比，它具有成本低、工效高的特点，是多、快、好省的地质勘察方法。工程物探以浅层地震、声波测定为主，此外还常用电法、磁法、放射性勘探和测井、遥感等方法。2.3.1物探选用原则1）作为钻探的先行手段，了解隐蔽的地质界线、界面或异常点。2）在钻孔之间增加地球物理勘探点，为钻探成果的内插外推提供依据。3）作为原位测试手段，测定岩土体的波速、动弹性模量、动剪切模量、卓越周期、电阻率。放射性辐射参数。土对金属的腐蚀性等。2.3.2应用物探应具备条件1）被探测对象与周围介质之间有明显的物理性质差异。2）被探测对象具备一定的埋藏深度和规模，且地球物理异常。3）能抑制干扰，区分有用信号和干扰信号。4）有代表性的地段进行方法的有效性试验。地球物理勘探，应根据探测对象的埋深、规模及其与周围介质的物性差异，选择有效的方法。在进行地球物理勘探成果判释时，应考虑其多解性，区分有用信息与干扰信号。必要时，应采用多种方法探测，进行综合判释，并应有已知物探参数或一定数量的钻孔验证。物探方法有其局限性，即条件性和多解性。所谓条件性是指探测对象是否具备必要的地质和地球物理前提及适当的野外施工条件；另外，当观测中遇到干扰时能否满足精度要求的可分辨异常。所谓多解性就是形态相同的物性异常曲线可以由多种地质因素引起，而同一地质体在不同条件下所反映的物性曲线在形态上又是千差万别的。所以物探常常与勘探相结合，优势互补来探明地质情况。2.3.3波速探测波速测试作为地基土动力特性测试项目之一，也是一种简便、快速、准确的原位测试技术。其测试原理为：当固体介质受到外力冲击时，介质受到应力作用而产生应变，在作用于介质的应力消失后，应变和应力失去平衡，应变就在介质中以弹性波的形式由介质中的质点依次向周围传播，这种弹性波既有面波又有体波，体波又分为压缩波(P波)和剪切波(S波) ，剪切波的垂直分量叫SV波，其水平分量称Sh波。在地层表面传播的面波可分为瑞雷波(Ray lcigh)和拉夫波(Love)，各种波在介质中传播的特征和速度不相同。剪切波速测试，是通过测量由振源传播到振动接收点的直达波的时间以及距离，根据波走时与深度关系计算地层波速。波列图中前面信号弱的部分属纵波序列，后面振幅明显增强部分则为剪切波序列。剪切波测试可逆振波形图中两道波形分别为正，反向激振后接收的信号，从剪切波序列可以看出明显的相位反置，能过两组信号的迭加，其交叉点即为剪切波的初至。波走时换算成垂直下行至测点的波走后，绘制垂直进距曲线，垂直时距曲线上一点的切线在时间轴上的斜率就是相应深度地层的波速。我们通过波速测试可获得岩(土)体的弹性波速，为工程设计提供所需的动弹性力学参数、划分建筑物场地类别、评价地震效应、进行场地地震反应分析等。24钻探取样技术设计2.4.1钻探在岩土工程勘探中的目的:在岩土工程勘探中钻探仍是目前最主要最有效的勘探手段之一。它的目的主要有：1）揭露并划分地层，量测界线；采取岩土试样，鉴定和描述岩土的岩性和成分。2）了解地质构造，不良地质现象的分布，界线及形态等。3）自钻孔中选取岩土试样，供试验室试验分析，据以确定岩土的物理学性质。4）揭露并测量地下水的埋藏深度，了解地下水的类型，采取水样，化验分析地下水的物理和化学性质。5）利用钻孔进行孔内原位测试，以及水文地质试验和长期观测等。2.4.2 钻探工具组成钻探主要工具由钻机，钻塔，钻杆，钻头，泵，套管等组成。 2.4.3 钻机及泥浆泵的选择岩土钻掘工程的目的和施工对象各异，因而钻机种类较多。钻机可按用途分类，如岩心钻机，石油钻机，水文地质调查与水井钻机，工和地质勘查钻机，坑道钻机及工程施工钻机等。我们这里选用的是工程地质勘查钻机。钻机可选用XY-4和GY-200型钻机。这两类钻机是比较典型的工程地质勘查钻机。XY-4钻机主要适用于进行固体矿床勘探，工程地质勘察，也可以用作浅层石油，天然气，地下水钻探和堤坝灌浆，坑道通风，排水孔的钻进。GY-200型钻机主要用于大型，重机工业建设，民用高层建筑及公路，铁路，桥梁，水坝等深部工程地质勘察，水文地质普查，小型灌注桩浅孔钻进。于XY-4钻机相比，GY-200型钻机的设计比较先进，布局合理，结构紧凑，操作灵活，坚固耐用，可折性好，便于搬迁，修理方面。我们这里主要大型工业建筑,所以比较适合采用GY-200型工程勘察钻机。其技术参数见表2-2.泥浆泵是在钻探过程中，向钻孔输送泥浆或水等冲洗液的机械。泥浆泵是钻探机械设备的重要组成部分。它的主要作用是在钻进过程中将泥浆随钻头钻进注入井下，起着冷却钻头，清洗钻具、固着井壁、驱动钻进，并将打钻后岩屑带回地面的作用。泥浆泵性能的两个主要参数为排量和压力。排量以每分钟排出若干升计算，它与钻孔直径及所要求的冲洗液自孔底上返速度有关，即孔径越大，所需排量越大。要求冲洗液的上返速度能够把钻头切削下来的岩屑、岩粉及时冲离孔底，并可靠地携带到地表。由于我们这里是岩土工程勘察，孔径比较小，钻进深度比较低，所以我们选择小型的泥浆泵。这里我们选用岩土勘察中常用的HB-3系列泥浆泵。HB系列泥浆泵既可用于地质勘探，也可用于注浆工程。用于注浆工程时，具备流量大且流量可调的特点，并且可实现单、双液注浆且双液比例可调；表2-2 GY-200-1A型工程钻机技术参数钻孔深度200钻杆直径 4250mm钻杆直径 4250mm立轴转速（正）900 578 388 205 157 68 r/min立轴转速（反） 256 85 r/min最大扭矩2000N*m立轴倾角 0360油缸最大给进力 29KN油缸最大上顶力39KN钢丝绳直径 12.5mm钢丝绳容量 30m卷扬机单绳最大提升力 30KN卷筒线速度0.27 0.64 0.83 1.58 1.64 m/s动力机型号 ZS1110型柴油机额定功率 13.2Kw转速 2200r/min钻机质量 800KgHB-3型泥浆泵是根据广大客户的建议，对泵进行了较大的改进，使其效率更高和更加可靠，适用于水泥浆和一定比例的砂浆；其具有体积小，重量轻，适用于各种环境下作业。其具体参数见表2-3。表2-3 HB-3型泥浆泵参数表型号 HB-3型式 卧式、单缸、单作用柱塞式 流量(L/min)50压力(MPa)1.5配套功率(kW)4吸水高度(m)2进水管直径(mm)65排水管直径(mm)25外形尺寸(mm)11304701050重量(kg)2502.4.4钻进工艺和取芯钻具的选择及其结构要素1）钻进方法的选择选择钻探方法应考虑的原则（1）能够有效地钻至所需的深度，并能以一定的精度对钻穿的地层鉴定岩土类别和特性，确定其埋藏深度、变层界线和厚度；（2）能够采取符合质量要求的试样或进行原位测试，避免或减轻对取样段的扰动；（3）能够查明钻进深度范围内地下水的贮存情况。根据以上原则结合各种钻探方法的适用范围和特点，针对收集到的资料和相邻场地经验，场地上部为粘性土层，下部为强风化中风化岩层。再根据岩土工程勘察规范 GB50021-2001中的钻探方法适用表2-4可知，本工程适合在上部土层中采用机动冲击钻进，下部岩层采用回转转进。表2-4 钻探方法适用范围钻探方法钻探地层勘察要求（直观鉴别）粘性土粉土砂土碎石土岩石扰动样不扰动样回转螺旋钻探+-+无岩芯钻探+-岩芯钻探+冲击冲击钻探-+-锤击钻探+-+震动钻探+-+锤击钻探+-注：+：适用；+：部分适用；-：不适用。2）孔径的确定根据建筑工程地质钻探技术标准JGJ87-92【1】规定：钻探口径应根据钻探目的和钻进工艺确定，取原状土样的钻孔，口径不得低于91mm。所以我们这里选择终孔孔径91mm，开孔孔径130mm。钻杆选用常用的42mm钻杆。3）钻头的选择根据建筑工程地质钻探技术标准JGJ87-92的规定，我们综合考虑选用孕镶金刚石取芯钻头。金刚石钻头根据碎岩特点，可分为表镶金刚石钻头、孕镶金刚 石钻头和聚晶烧结体(包括复合片)金刚石钻头。我国钻探生产主要用孕镶钻头，比表镶钻头具有以下优越性：（1）对于金刚石品级的要求低于表镶钻头；（2）抗冲击载荷能力较好，如果唇面金刚石发生剪崩对钻进效果的影响小，对违反操作规程的敏感程度也小。（3）不必用手工摆放金刚石颗粒，工业制造过程更简单，价格相对便宜。4）土样等级的选择原状土取样是岩土工程勘察中的一项基础工作。目前我国在这一方面无论是设备还是操作技术都缺乏统一的标准，严重影响基础资料的质量，致使原状土的采取成为勘察工作中的一个薄弱环节。原状土样质量低劣就不可能正确反映地基土层的真实性状，既可能导致对地基的估计过高，使工程设计偏于危险；更多的是导致对土层的评价降低，无形中浪费大量宝贵的建设资金。所以选好取芯取样工具是勘察的重要环节之一。土样的质量取决于土样的扰动程度。所谓的不扰动土样（传统上称为原状土样），是指尽管原位应力状态已改变，但基本上保持土的天然结构、天然密度和含水量，且能满足室内试验各项要求的土样。但不是所有的试验都要求使用这种高标准的土样，不同的试验对土样有不同的扰动程度的控制要求。另一方面，采取不同等级土试样的成本差别很大，因此，根据国家标准岩土工程勘察规范（GB500212001）【2】将土试样质量根据试验目的分为四个等级，如表2-5。表2-5 土试样质量等级级别扰动程度试验内容不扰动土类定名、含水量、密度、强度试验、固结试验轻微扰动土类定名、含水量、密度显著扰动土类定名、含水量完全扰动土类定名注：不扰动是指原位应力状态虽已改变，但土的结构、密度和含水量变化很小，能满足室内试验各项要求；除地基基础设计等级为甲级的工程外，在工程技术要求允许的情况下可用级土试样进行强度和固结试验，但宜对土试样受扰动程度抽样鉴定，判定用于试验的适宜性，并结合地区经验使用试验成果。根据考虑土层的特点、操作水平和地区经验，结合设备和操作条件，相邻场地经验。本工程拟采取级土样以达到预期的质量等级。5）取土工具的选择取土器是影响土样质量的重要因素，所以勘察部门都注重取土器的设计、制造。对取土器的基本要求是：尽可能使土样不受或少受扰动；能顺利切入土层中，并取上土样；结构简单且使用方便。取土器又分为贯入式取土器和回转式取土器，国内主要使用贯入式取土器。贯入式取土器取样时，采用击入或压入的方法将取土器贯入土中。这类取土器又可分为敞口取土器和活塞取土器两类。敞口取土器按取样管壁厚
