平屋面工程技术交底.doc

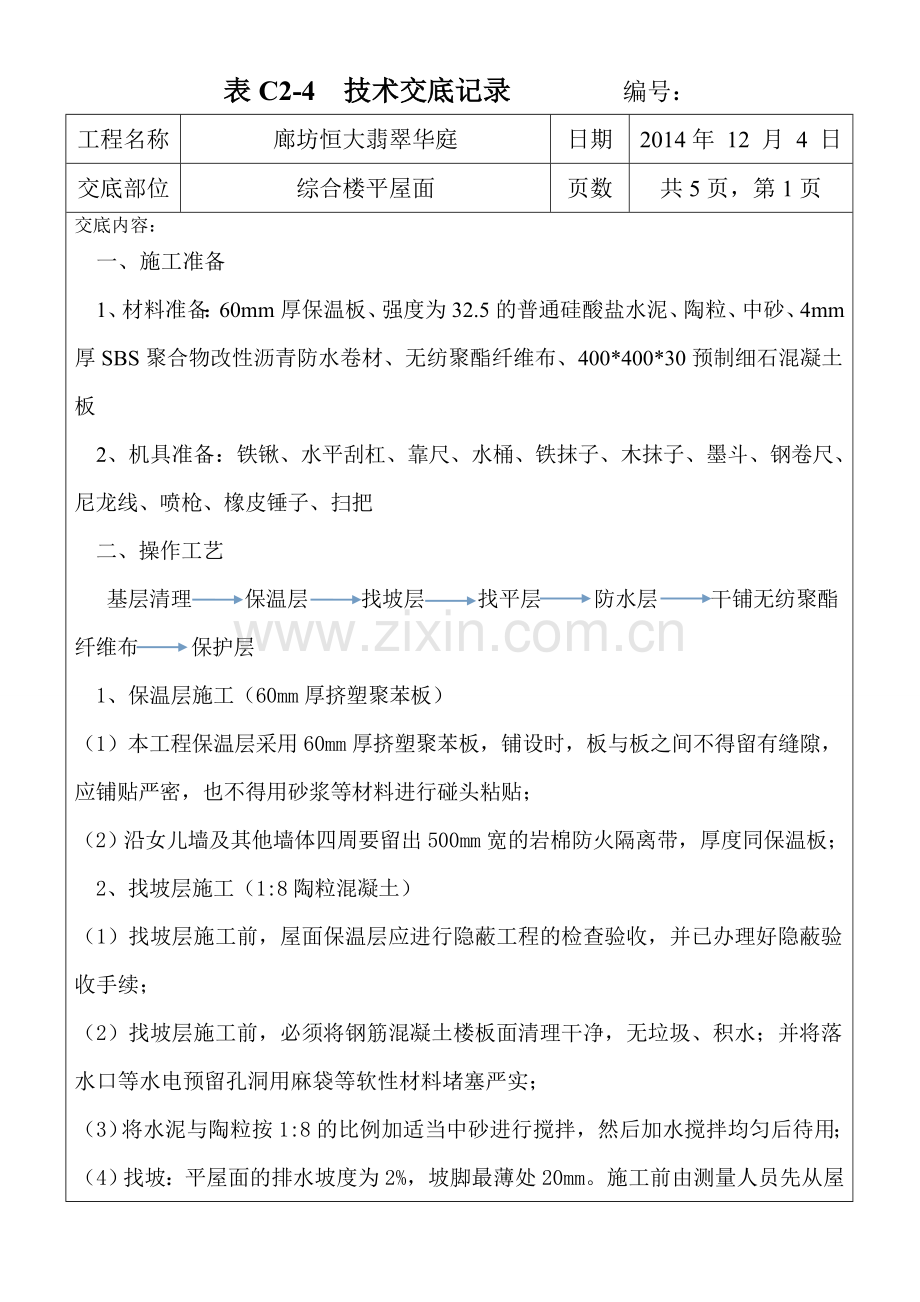

表C2-4 技术交底记录 编号：
工程名称
廊坊恒大翡翠华庭
日期
2014年 12 月 4 日
交底部位
综合楼平屋面
页数
共5页，第1页
交底内容：
一、施工准备
1、材料准备：60mm厚保温板、强度为32.5的普通硅酸盐水泥、陶粒、中砂、4mm厚SBS聚合物改性沥青防水卷材、无纺聚酯纤维布、400*400*30预制细石混凝土板
2、机具准备：铁锹、水平刮杠、靠尺、水桶、铁抹子、木抹子、墨斗、钢卷尺、尼龙线、喷枪、橡皮锤子、扫把
二、操作工艺
基层清理 保温层 找坡层 找平层 防水层 干铺无纺聚酯纤维布 保护层
1、 保温层施工（60mm厚挤塑聚苯板）
（1） 本工程保温层采用60mm厚挤塑聚苯板，铺设时，板与板之间不得留有缝隙，应铺贴严密，也不得用砂浆等材料进行碰头粘贴；
（2） 沿女儿墙及其他墙体四周要留出500mm宽的岩棉防火隔离带，厚度同保温板；
2、 找坡层施工（1:8陶粒混凝土）
（1） 找坡层施工前，屋面保温层应进行隐蔽工程的检查验收，并已办理好隐蔽验收手续；
（2） 找坡层施工前，必须将钢筋混凝土楼板面清理干净，无垃圾、积水；并将落水口等水电预留孔洞用麻袋等软性材料堵塞严实；
（3） 将水泥与陶粒按1:8的比例加适当中砂进行搅拌，然后加水搅拌均匀后待用；
（4） 找坡：平屋面的排水坡度为2%，坡脚最薄处20mm。施工前由测量人员先从屋

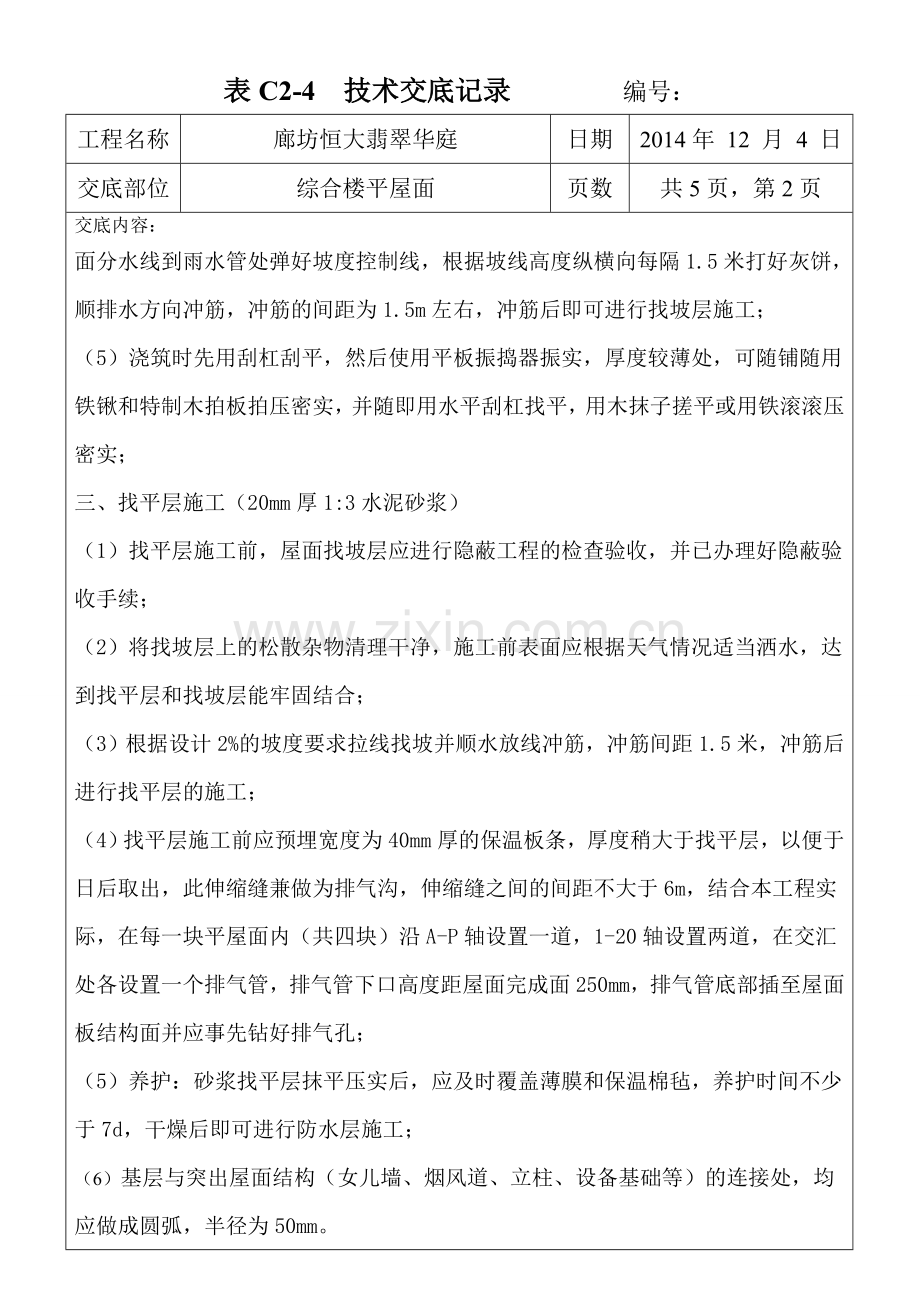

表C2-4 技术交底记录 编号：
工程名称
廊坊恒大翡翠华庭
日期
2014年 12 月 4 日
交底部位
综合楼平屋面
页数
共5页，第2页
交底内容：
面分水线到雨水管处弹好坡度控制线，根据坡线高度纵横向每隔1.5米打好灰饼，
顺排水方向冲筋，冲筋的间距为1.5m左右，冲筋后即可进行找坡层施工；
（5） 浇筑时先用刮杠刮平，然后使用平板振捣器振实，厚度较薄处，可随铺随用铁锹和特制木拍板拍压密实，并随即用水平刮杠找平，用木抹子搓平或用铁滚滚压密实；
三、 找平层施工（20mm厚1:3水泥砂浆）
（1） 找平层施工前，屋面找坡层应进行隐蔽工程的检查验收，并已办理好隐蔽验收手续；
（2） 将找坡层上的松散杂物清理干净，施工前表面应根据天气情况适当洒水，达到找平层和找坡层能牢固结合；
（3） 根据设计2%的坡度要求拉线找坡并顺水放线冲筋，冲筋间距1.5米，冲筋后进行找平层的施工；
（4） 找平层施工前应预埋宽度为40mm厚的保温板条，厚度稍大于找平层，以便于日后取出，此伸缩缝兼做为排气沟，伸缩缝之间的间距不大于6m，结合本工程实际，在每一块平屋面内（共四块）沿A-P轴设置一道，1-20轴设置两道，在交汇处各设置一个排气管，排气管下口高度距屋面完成面250mm，排气管底部插至屋面板结构面并应事先钻好排气孔；
（5） 养护：砂浆找平层抹平压实后，应及时覆盖薄膜和保温棉毡，养护时间不少于7d，干燥后即可进行防水层施工；
（6） 基层与突出屋面结构（女儿墙、烟风道、立柱、设备基础等）的连接处，均应做成圆弧，半径为50mm。
表C2-4 技术交底记录 编号：
工程名称
廊坊恒大翡翠华庭
日期
2014年 12 月 4 日
交底部位
综合楼平屋面
页数
共5页，第3页
交底内容：
四、 防水层施工（4mm厚SBS聚合物改性沥青防水卷材）
（1） 基层处理：处理前基层以进行隐蔽工程的检查验收，并已办理好隐蔽验收手续。基层上的表面尘土，杂物应清理干净，表面应干燥，含水率不得大于8%；
（2） 卷材铺设前，刷同材性底胶漆一道，涂刷应均匀不露底，待基层达到干燥程度后方可进行卷材铺设；
（3） 在铺贴卷材的过程中，不允许拉伸卷材，也不得有褶皱存在；
（4） 附加层施工：管根、阴阳角、伸缩缝等部位应加铺一层同材质同型号的卷材，按规范及设计要求将卷材裁成相应的形状进行铺贴。
（5） 铺贴卷材卷：卷材的层数、厚度应符合设计要求，将改性沥青防水卷材剪成相应尺寸，用原卷心卷好备用，铺贴时随放卷随用火焰喷枪加热基层和卷材的交界处，喷枪距加热面300mm左右，经往返均匀加热，趁卷材的材面刚刚熔化时，将卷材向前滚铺、粘贴，搭接部位应满粘牢固，搭接宽度满粘法为80mm。每铺完一张卷材，应立即用干净松软的长把滚刷从卷材一端开始，朝横向顺序用力滚压一遍，以彻底排除卷材与基层之间的空气。卷材沿女儿墙、立柱等上翻高度不得低于屋面完成面250mm；
（6） 热熔封边：将卷材搭接处用喷枪加热，趁热使二者粘结牢固，以边缘刚挤出沥青为度，末端收头用密封膏嵌填严密；
（7） 蓄水试验：蓄水试验时间不少于24h，蓄水高度应高出最高点处20-30mm，若无渗漏现象，则为合格。
五、保护层施工（预制细石混凝土板）
（1）预制细石混凝土板铺装前，防水层应进行隐蔽工程的检查验收，并已办理好
表C2-4 技术交底记录 编号：
工程名称
廊坊恒大翡翠华庭
日期
2014年 12 月 4 日
交底部位
综合楼平屋面
页数
共5页，第4页
交底内容：
隐蔽验收手续，并以干铺无纺聚酯纤维布；
（2）在分水线及最低点雨水口处各铺一块预制板，然后拉线，根据设计要求调整好坡度（2%），准确无误后方可继续施工，每块砖要跟线，使缝线顺直，并严格控制其坡度、标高，注意将雨水口处500mm范围内坡度加大；
（3）施工时要随时用靠尺检查平整度，同时保证缝隙宽度一致，缝宽5~8mm。铺砌时由外墙向中心，在区格内由里往外，逐排、逐列退着铺贴，不踩踏已铺好的地砖，并根据天气情况及时覆盖毛毡进行保温；
（4）在边角处和与管道相接的部位采用非整砖铺砌时，应事先根据大小尺寸利用切割机和线锯加工成形后，然后进行铺砌，使达到表面完整美观的效果；
（5）勾缝：在铺贴后1-2昼夜进行勾缝。将缝口清理干净，刷水湿润后，采用1：1的水泥砂浆用铁抹子抹于砖的表面，压入缝内，然后用缝钎沿纵横缝进行勾缝，缝采用平缝，深为3mm。随即用棉丝团蘸水擦洗干净。铺砌完的地砖接缝达到缝宽均匀，整齐划一，地砖面层要求密实、平整、光滑的效果；
（6）养护：勾缝完成后，将地砖表面清扫干净并把毛毡恢复（根据天气情况使用），养护时间不少于7d。养护期间不得上人走动，不宜在面层上穿插其他作业，以防影响质量；
（7）预制板面层的允许偏差
项次
项目
允许偏差（mm）
检验方法
1
表面平整度
2
用2m靠尺和楔形塞尺检查
2
缝格平直
3
拉5m线和钢尺检查
3
接槎高低差
0.5
用钢尺和楔形塞尺检查
4
板块间隙宽度
2
用钢尺检查

表C2-4 技术交底记录 编号：
工程名称
廊坊恒大翡翠华庭
日期
2014年 12 月 4 日
交底部位
综合楼平屋面
页数
共5页，第5页
交底内容：
六、 质量措施及成品保护
（1） 所有进场材料都必须随车携带检测报告等合格证明材料，需要复试的，需等到复试报告合格后方可使用；
（2） 屋面工程施工中，上层施工时对下层造成成品污染或破损，应立即上报并查明原因，制定处理措施及时处理完善；
（3） 屋面防水施工完工后应清理干净，做到屋面干净，排水畅通；
（4） 不得在防水屋面上堆放材料、杂物、机具；
（5） 雨水口等部位应采取临时措施保护好，防止堵塞和杂物进入；
（6） 每道工序施工时，都应严格控制上人时间，在未达到强度前严禁上人；
（7） 屋顶设备基础应先施工完毕后再进行保温层施工，若情况紧急，可延后，但也必须得在防水层前施工完毕。
七、 安全文明措施
（1） 对各个工种分别进行安全技术交底工作，严格班前交底工作，加强职业健康意识；
（2） 仓库及施工现场内严禁吸烟，如须动用明火，必须开具动火证且采取防火措施；
（3） 进入施工现场，需正确佩戴安全帽，作业高度超过两米时，需系安全带；
（4） 全体职工必须熟悉本工种安全技术操作规程；
（5） 严禁酒后操作；禁止高空抛物。
（6） 施工面做到活完场地清；
签字栏
技术负责人： 交底人： 接交人：
