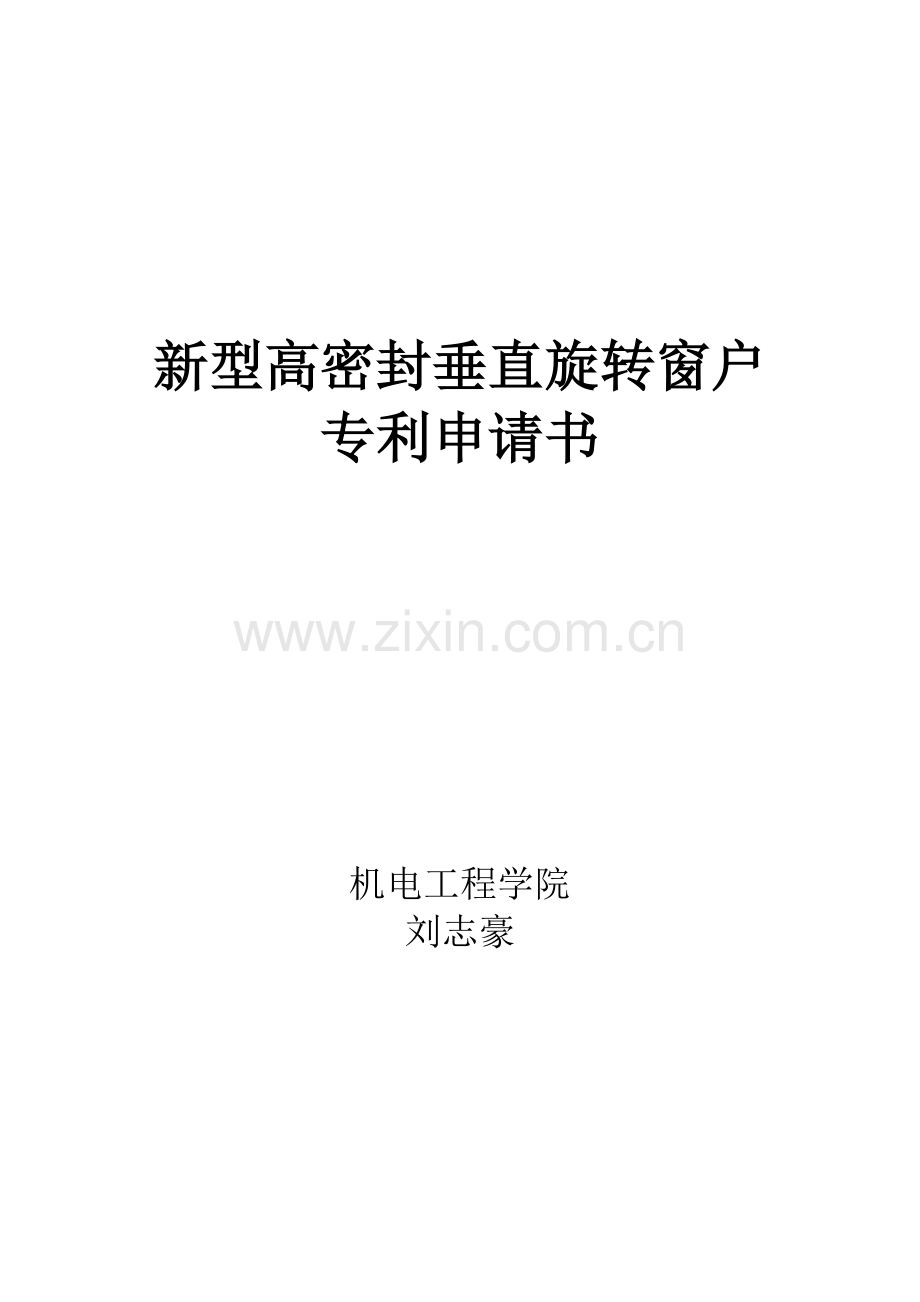

新型高密封垂直旋转窗户
专利申请书

机电工程学院
刘志豪

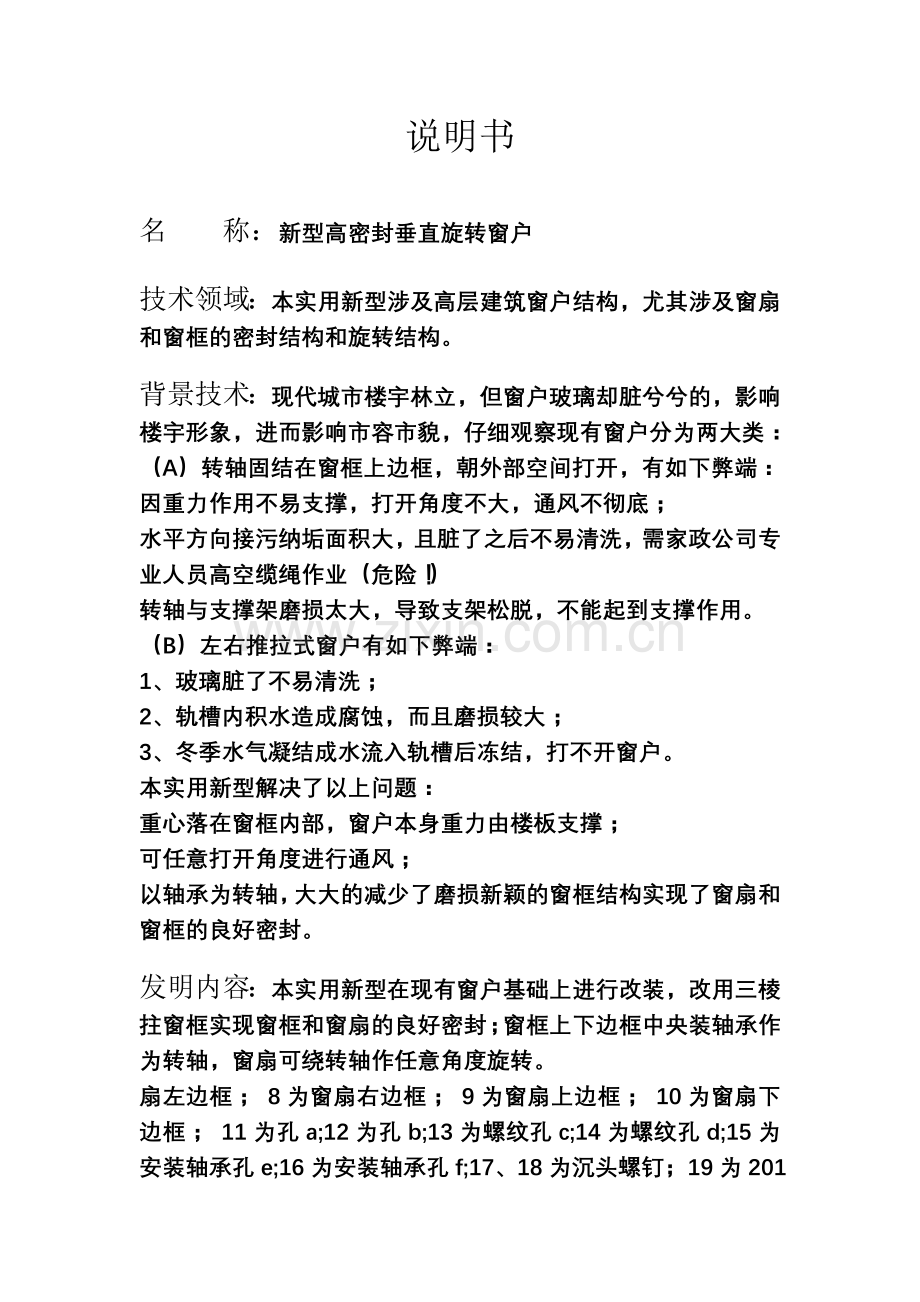

说明书

名 称：新型高密封垂直旋转窗户
技术领域：本实用新型涉及高层建筑窗户结构，尤其涉及窗扇和窗框的密封结构和旋转结构。
背景技术：现代城市楼宇林立，但窗户玻璃却脏兮兮的，影响楼宇形象，进而影响市容市貌，仔细观察现有窗户分为两大类：
（A）转轴固结在窗框上边框，朝外部空间打开，有如下弊端：
因重力作用不易支撑，打开角度不大，通风不彻底；
水平方向接污纳垢面积大，且脏了之后不易清洗，需家政公司专业人员高空缆绳作业（危险！）
转轴与支撑架磨损太大，导致支架松脱，不能起到支撑作用。
（B）左右推拉式窗户有如下弊端：
1、玻璃脏了不易清洗；
2、轨槽内积水造成腐蚀，而且磨损较大；
3、冬季水气凝结成水流入轨槽后冻结，打不开窗户。
本实用新型解决了以上问题：
重心落在窗框内部，窗户本身重力由楼板支撑；
可任意打开角度进行通风；
以轴承为转轴，大大的减少了磨损新颖的窗框结构实现了窗扇和窗框的良好密封。
发明内容：本实用新型在现有窗户基础上进行改装，改用三棱拄窗框实现窗框和窗扇的良好密封；窗框上下边框中央装轴承作为转轴，窗扇可绕转轴作任意角度旋转。
扇左边框； 8为窗扇右边框； 9为窗扇上边框； 10为窗扇下边框； 11为孔a;12为孔b;13为螺纹孔c;14为螺纹孔d;15为安装轴承孔e;16为安装轴承孔f;17、18为沉头螺钉； 19为201轴承； 20为201轴承； 21为拉手。
把1、2、3、4装配成外框架22；
把7、8、9、10装配成窗扇23；窗扇在竖直面内，不易接尘纳垢；
窗扇可旋转入室内，便于清洗。
减低家政劳动的强度和危险系数，提升楼宇形象，改善市容和市貌。
实施方式： 1为窗户外框左边框； 2为右边框； 3为上边框；4为下边框； 5为上固定板； 6为下固定板； 7为窗
把19装配在5上，构成组合件24；
把20装配在6上，构成组合件25；
把24、25分别装配在9、10上，构成组合件26；
用螺钉把26固结在22上，用螺钉把21装配在8中央。装配完毕。
附图说明：图Ⅰ为窗框图；图Ⅱ为固定板图；图Ⅲ为窗扇图.

附图：

图Ⅱ

图Ⅲ
