塑料门窗安装技术交底.doc

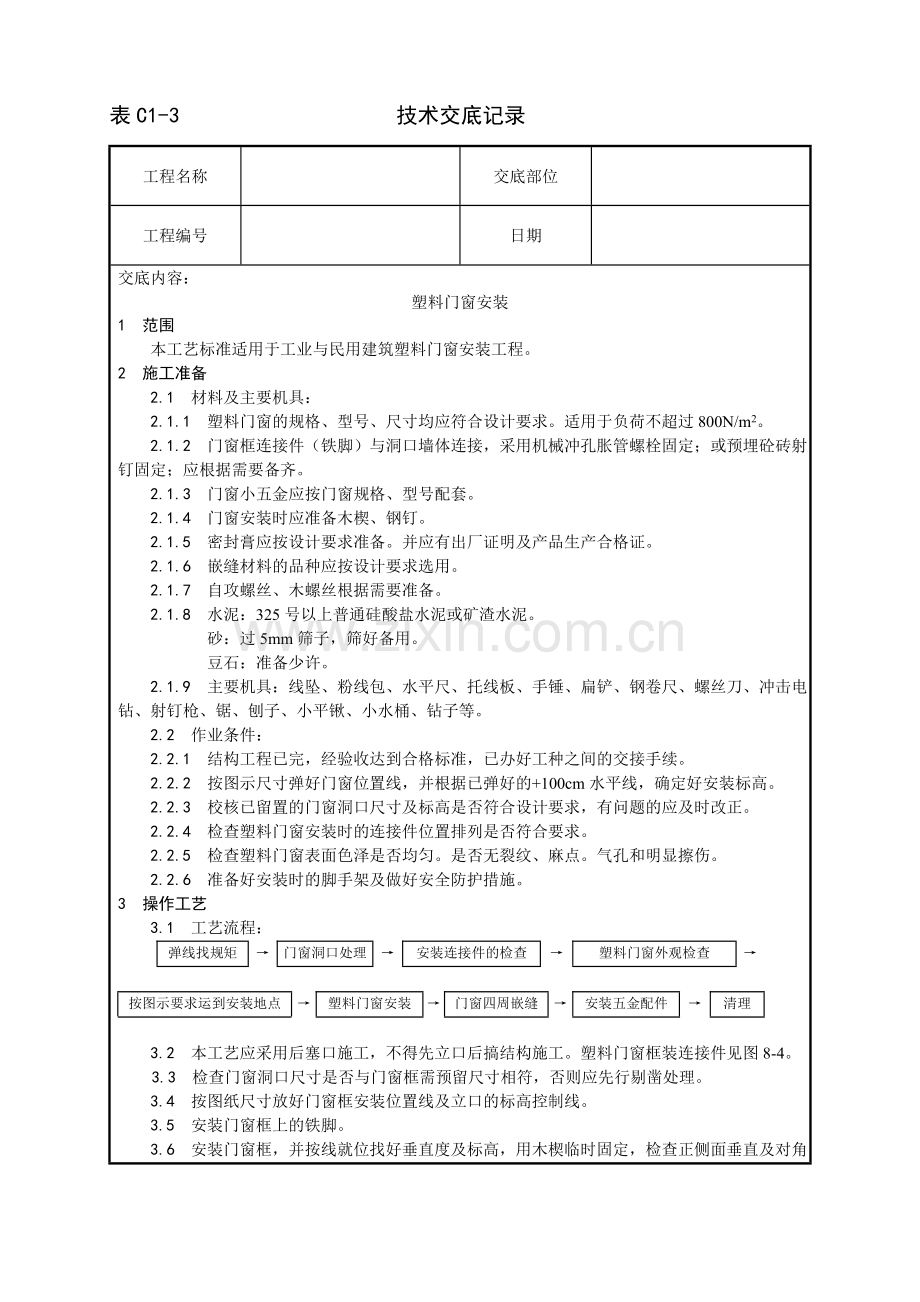

表C1-3 技术交底记录工程名称交底部位工程编号日期交底内容：塑料门窗安装1 范围 本工艺标准适用于工业与民用建筑塑料门窗安装工程。2 施工准备 2.1 材料及主要机具： 2.1.1 塑料门窗的规格、型号、尺寸均应符合设计要求。适用于负荷不超过800N/m2。 2.1.2 门窗框连接件（铁脚）与洞口墙体连接，采用机械冲孔胀管螺栓固定；或预埋砼砖射钉固定；应根据需要备齐。 2.1.3 门窗小五金应按门窗规格、型号配套。 2.1.4 门窗安装时应准备木楔、钢钉。 2.1.5 密封膏应按设计要求准备。并应有出厂证明及产品生产合格证。 2.1.6 嵌缝材料的品种应按设计要求选用。 2.1.7 自攻螺丝、木螺丝根据需要准备。 2.1.8 水泥：325号以上普通硅酸盐水泥或矿渣水泥。 砂：过5mm筛子，筛好备用。 豆石：准备少许。 2.1.9 主要机具：线坠、粉线包、水平尺、托线板、手锤、扁铲、钢卷尺、螺丝刀、冲击电钻、射钉枪、锯、刨子、小平锹、小水桶、钻子等。 2.2 作业条件： 2.2.1 结构工程已完，经验收达到合格标准，已办好工种之间的交接手续。 2.2.2 按图示尺寸弹好门窗位置线，并根据已弹好的+100cm水平线，确定好安装标高。 2.2.3 校核已留置的门窗洞口尺寸及标高是否符合设计要求，有问题的应及时改正。 2.2.4 检查塑料门窗安装时的连接件位置排列是否符合要求。 2.2.5 检查塑料门窗表面色泽是否均匀。是否无裂纹、麻点。气孔和明显擦伤。 2.2.6 准备好安装时的脚手架及做好安全防护措施。3 操作工艺 3.1 工艺流程：弹线找规矩门窗洞口处理安装连接件的检查塑料门窗外观检查按图示要求运到安装地点塑料门窗安装门窗四周嵌缝安装五金配件清理 3.2 本工艺应采用后塞口施工，不得先立口后搞结构施工。塑料门窗框装连接件见图8-4。 3.3 检查门窗洞口尺寸是否与门窗框需预留尺寸相符，否则应先行剔凿处理。 3.4 按图纸尺寸放好门窗框安装位置线及立口的标高控制线。 3.5 安装门窗框上的铁脚。 3.6 安装门窗框，并按线就位找好垂直度及标高，用木楔临时固定，检查正侧面垂直及对角线，合格后，用膨胀螺栓将铁脚与结构牢固固定好。 3.7 嵌缝：门窗框与墙体的缝隙应按设计要求的材料嵌缝如设计元要求时用沥青麻丝或泡沫塑料填实。表面用厚度为58mm的密封胶封闭。 3.8 门窗附件安装：安装时应先用电钻钻孔，再用自攻螺丝拧入，严禁用铁锤或硬物敲打，防止损坏框料。 3.9 安装后注意成品保护，防污染，防电焊火花烧伤，损坏面层。4 质量标准 4.1 保证项目： 4.1.1 塑料门窗及其附件和玻璃的质量，必须符合设计要求和有关标准的规定。 4.l.2 塑料门窗必须安装牢固，预埋铁件的数量、位置、埋设和连接方法，应符合设计要求和有关标准的规定。 4.1.3 塑料门窗安装位置及开启方向必须符合设计要求。 4.2 基本项目： 4.2.1 塑料门窗扇关闭紧密，开关灵活，无阻滞回弹，无变形和倒翘。 4.2.2 塑料门窗附件安装齐全，安装牢固，位置正确、端正，启闭灵活，适用美观。 4.2.3 塑料门窗框与墙体间的缝隙填嵌饱满密实，表面平整，嵌塞材料符合设计要求。 4.2.4 塑料门窗表面洁净、平整，颜色一致，无划痕碰伤，无污染，拼接缝严密。 4.3 允许偏差项目，见表8-5。5 成品保护 5.1 窗框四周嵌防水密封胶时，操作应仔细，油膏不得污染门窗框。 5.2 外墙面涂刷、室内顶墙喷涂时，应用塑料薄膜封挡好门窗，防止污染。 5.3 室内抹水泥砂浆以前必须遮挡好塑料门窗，以防水泥浆污染门窗。 5.4 污水、垃圾、污物不可从窗户往下扔、倒。 5.5 搭、拆、转运脚手杆和脚手板，不得在门窗框扇上拖拽。 5.6 安装设备及管道，应防止物料撞坏门窗。 5.7 严禁在窗扇上站人。 5.8 门窗扇安装后应及时安装五金配件，关窗锁门，以防风吹损坏门窗。 5.9 不得在门窗上锤击、钉钉子或刻划，不得用力刮或用硬物擦磨等办法清理门窗。6 应注意的质量问题 6.1 运输存放损坏：运输时应轻拿轻放，存放时应在库房地面上用方枕木垫平，并竖直存放，并应远离热源。 6.2 门窗框松动：安装时应先在门窗外框上按设计规定的位置打眼，用自攻螺丝将镀锌连接件紧固；用电锤在门窗洞口打孔，装入尼龙胀管，门窗安装后，用木螺丝将连接件固定在胀管内；单砖及轻质墙，应加砌砼砖，以增加和连接件的拉结牢固程度，使门框安装后不松动。 塑料门窗安装允许偏差 表8-5项次项 目允许偏差 (mm)检验方法1门窗框两对角线长度差2000mm2000mm35用钢卷尺检查2平开窗窗扇与框搭接宽度差1用深度尺或钢板尺检查3平开窗同樘门窗相邻扇的横端角宽度差2用拉线和钢板尺检查4门扇开启力限值扇面积1.5m240N用100N弹簧秤钩住拉推拉扇门扇开启力限值扇面积1.5m260N手处启闭5次取平均值5门窗扇与框或相邻扇立边平行度2用1m钢板尺检查6门扇对口缝或扇与框之间立横缝留缝限值247弹簧门扇门扇与地面间隙留缝限值278门扇对口缝关闭时平整2用深度尺检查门窗框（含拼樘料）正、侧面垂直2000mm2用1m托线板检查9门窗框（含拼樘料）正、侧面垂直2000mm3用1m托线板检查10门窗框（含拼樘料）水平度2用1m水平尺和楔形塞尺检查11门窗框标高5用钢板尺检查，与基准线比较12双层门窗内、外框、梃（含拼樘料）中心距4用钢板尺检查 6.3 门窗框与墙体缝隙未填软质材料：应填入泡沫塑料或矿棉等软质材料，使之与墙体形成弹性连接。 6.4 门窗框安装后变形：填缝时用力过大，使之受挤变形，不得在门窗上铺搭脚手板。 6.5 门窗框边未嵌密封胶：应按图纸要求操作。 6.6 连接螺丝直接锤入门窗框内：没按规矩先用手电钻打眼，后拧螺丝。 6.7 污染：保护措施不够，清洗不认真。 6.8 五金配件损坏：由于安装后保管不当，使用时不注意。7 质量记录 本工艺标准应具备以下质量记录： 7.1 门窗产品出厂合格证和试验报告。 7.2 五金配件的合格证。 7.3 保温嵌缝材料的材质证明及出厂合格证。 7.4 密封胶的出厂合格证及使用说明。 7.5 质量检验评定记录。技术负责人： 交底人： 接交人：
