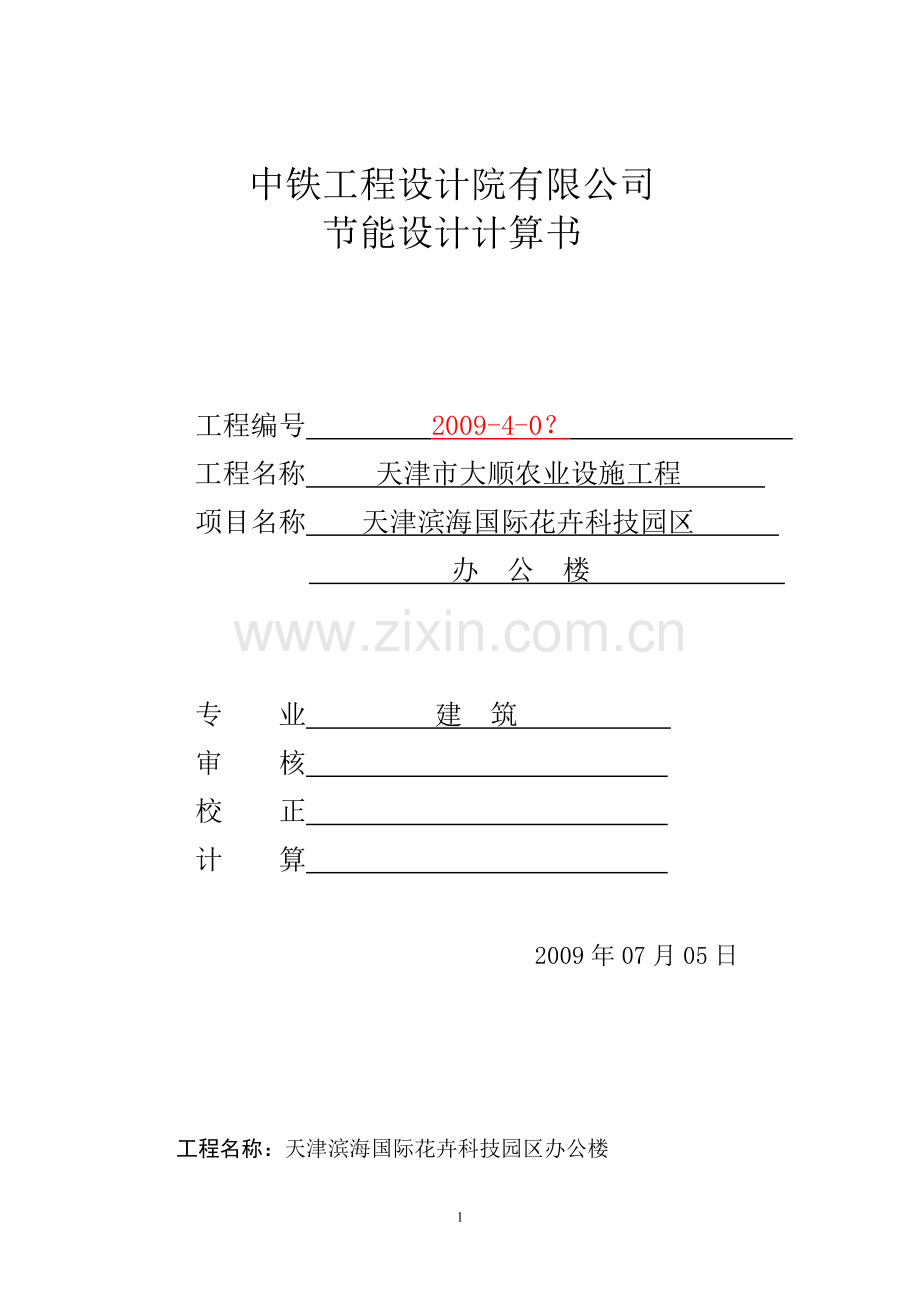

中铁工程设计院有限公司
节能设计计算书

工程编号 2009-4-0？
工程名称 天津市大顺农业设施工程
项目名称 天津滨海国际花卉科技园区
办 公 楼

专 业 建 筑
审 核
校 正
计 算

2009年07月05日

工程名称：天津滨海国际花卉科技园区办公楼

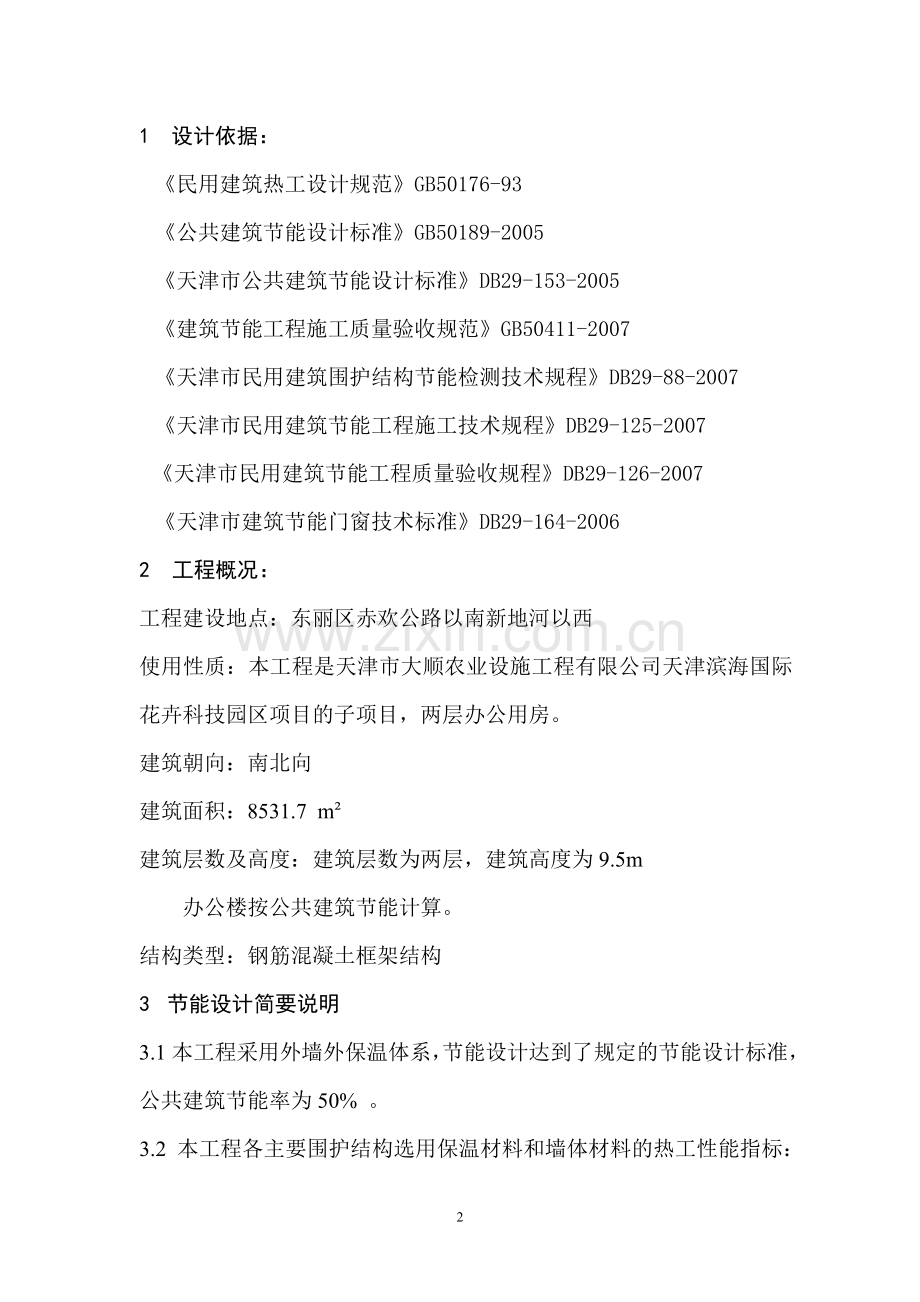

1 设计依据：
《民用建筑热工设计规范》GB50176-93
《公共建筑节能设计标准》GB50189-2005
《天津市公共建筑节能设计标准》DB29-153-2005
《建筑节能工程施工质量验收规范》GB50411-2007
《天津市民用建筑围护结构节能检测技术规程》DB29-88-2007
《天津市民用建筑节能工程施工技术规程》DB29-125-2007
《天津市民用建筑节能工程质量验收规程》DB29-126-2007
《天津市建筑节能门窗技术标准》DB29-164-2006
2 工程概况：
工程建设地点：东丽区赤欢公路以南新地河以西
使用性质：本工程是天津市大顺农业设施工程有限公司天津滨海国际花卉科技园区项目的子项目，两层办公用房。
建筑朝向：南北向
建筑面积：8531.7 m²
建筑层数及高度：建筑层数为两层，建筑高度为9.5m
办公楼按公共建筑节能计算。
结构类型：钢筋混凝土框架结构
3 节能设计简要说明
3.1本工程采用外墙外保温体系，节能设计达到了规定的节能设计标准，公共建筑节能率为50% 。
3.2 本工程各主要围护结构选用保温材料和墙体材料的热工性能指标：
（1）选用各围护结构保温材料和墙体材料热工性能指标

部位
选用保温
材料
厚度
导热系数λ
修正系数
密度ρ

燃烧性能
(mm)
[w/(m·K)]
α
kg/m3
外墙
聚苯板
80
0.042
1.20
18-22
阻燃型
屋面
挤塑聚苯板
70/85
0.030
1.30
25-32
PC板
16
2.3

3 采暖与非采
采 暖房间
膨胀玻化微珠
保温浆料
30
0.070
1.20
≤300

A1级
不燃型
隔墙楼板
雨棚及女儿墙内侧及热桥部位
胶粉聚苯颗
粒保温浆料
30
0.060
1.30
1.180～250
阻燃型
墙体材料
加气混凝土砌块
250
0.190
1.25

（1）选用外保温门窗性能指标
部位
选用材料
传热系数 W/(m²·k)
气密性等级
遮阳系数
外檐门窗
塑料型材
中空玻璃
≤ 南、西向≤3.50
北向≤2.00

6

注：外窗气密性能不低于《建筑外门窗气密、水密、抗风压性能分级及其检测方法》GB/T7106-2008中规定的6级。
3.3围护结构主要部分保温作法简要说明
（1）外墙：采用250厚加气混凝土砌块墙体，外贴50厚聚苯板（EPS），
（2）屋面：公建部分铺设70厚挤塑型聚苯保温板（XPS），
（3）不采暖楼梯间隔墙：200厚加气混凝土砌块墙体，内抹30厚膨胀玻化微珠保温浆料保温。
（4）外檐门窗：传热系数≤2.00：采用塑钢中空玻璃门窗（6中等透光热反射+12空气+6透明）；传热系数≤3.5：采用普通塑钢中空玻璃门窗。
（5）对外露梁、柱结构性热桥部位，应采用与主墙体一致的材料进行保温处理。当外墙有挑出构件及附墙部位时（如：雨棚、附壁柱、装饰线与外墙连接处）均抹30厚胶粉颗粒保温浆料。
4.节能计算
4.1体形系数（S=Fo/Vo）(为建筑外表面积与建筑体积之比)
（1）建筑底面积：A=5021.5m2
（2）建筑层高：首层：5.4m；二层4.1m
（3）建筑外表面：Fo=237.6X（5.4+4.1）+5021.5=7278.7m2
（4）建筑体积：Vo=5021.5X（5.4+4.1）=47704.25m3
（5）体形系数：S= Fo /Vo S=7278.7/47704.250.12 =0.15
4.2窗墙面积比：
（1）南向: 窗墙比: 238.52/867.35=0.27＜0.3
窗面积: 238.52m2
墙面积: 867.35m 2
（2）西向: 窗墙比：105.84/522.5=0.20≤0.20
窗面积: 105.84m2
墙面积: 522.5m2
（3）北向: 窗墙比: 510.72/ 867.35=0.59≤0.70
窗面积:510.72m2
墙面积: 867.35m 2
4.3 求各围护结构选用做法的传热系数K： K0=1/R0=1/（Ri+∑R+Re）
屋面
屋面 K屋面=0.39 W/(m²·k) <0.40W/(m²·k)（限值要求）

做法
厚度
导热系数λ
修正系数
热阻R
传热系数K0
mm
[w/(m·K)]
α
(m²·k/w)
W/(m²·k)
1. 防水层
6
0.170
1.00
0.035
∑R=2.015
Rο=Ri+ΣR+Re=
0.11+2.399+0.04
Rο=2.549
Kο=1/Rο=0.39
2. 水泥砂浆找平层
20
0.930
1.00
0.022
3．白灰焦渣找坡层
30
0.290
1. 1.50
0.069
4. 挤塑聚苯板（XPS）
70
0.030
1.10
2.179
5. 钢筋混凝土屋面板
120
1.740
1.00
0.069
6. 内抹白灰砂浆
20
0.810
1.00
0.025

外墙
外墙 K外墙=0.45 W/(m²·k) <0.60W/(m²·k)（限值要求）

做法
厚度
导热系数λ
修正系数
热阻R
传热系数K0
mm
[w/(m·K)]
α
(m²·k/w)
W/(m²·k)
1. 内抹白灰砂浆
20
0.810
1.00
0.025
ΣR=2.61m²·k/w
Rο= Ri+ΣR+Re
=0.11+2.086+0.04
=2.236(m²·k)/W
Kο=1/Rο
=0.45<0.60W/(m²·k)
2. 加气混凝土砌块
250
0.190
1.25
1.053
3. 水泥砂浆找平
15
0.930
1.00
0.016
3. 聚苯板（EPS）
50
0.042
1.20
0.992
4. 聚合物砂浆网布加强

公建部分外墙热桥部分：
外墙（热桥部分：梁、柱） KB1/B2=0.75 W/(m²·k)(B1为梁B2为柱)

做法
厚度
导热系数λ
修正系数
热阻R
传热系数K0
mm
[w/(m·K)]
α
(m²·k/w)
W/(m²·k)
1. 内抹白灰砂浆
20
0.810
1.00
0.025
∑R=1.70
Rο=Ri+ΣR+Re=
0.11+1.177+0.04
Rο=1.327
Kο=1/Rο=0.75
2. 钢筋混凝土
250
1.740
1.00
0.144
3. 水泥砂浆找平
15
0.930
1.00
0.016
3. 聚苯板（EPS）
50
0.042
1.20
0.992
4. 聚合物砂浆网布强层

公建外墙平均传热系数：取最不利外墙北立面：
面宽91.3m,层高（5.4+4.1）m，窗面积510.72m2
（梁面积）FB1=91.3X0.9=82.17 m2 （柱面积）FB2=0.7X（9.5-0.9-0.9）X12=64.68m2
外墙主体部位的面积：
F B3=91.3X9.5-82.17-64.68-510.72=209.78 m2
外墙平均传热系数：
KM=（KP1XFP1+KB1XFB1+ KB2XFB2）/（FP1+ FP2+ F B3）
=（0.45X209.78+0.75X82.17+0.75X64.68）
/（209.78+82.17+64.68）
=204.54/356.63=0.57 W/(m²·k) <0.60W/(m²·k)
体形系数=0.15<0.30
满足《天津市公共建筑节能设计标准》DB29-153-2005第3.2.1的要求。
4. 4 非采暖房间与采暖房间的隔墙
楼梯间、食库等隔墙 K=0.69 W/(m²·k) <1.5 W/(m²·k)（限值要求）

做法
厚度
导热系数λ
修正系数
热阻R
传热系数K0
mm
[w/(m·K)]
α
(m²·k/w)
W/(m²·k)
1. 内侧抹石灰砂浆
20
0.810
1.00
0.025
∑R=0.642
Rο=Ri+ΣR+Re=
0.11+1.224+0.11
Rο=1.444
Kο=1/Rο=0.69
2. 加气混凝土砌块
200
0.190
1.25
0.842
3. 膨胀玻化微珠
保温浆料
30
0.070
1.20
0.357
4. 聚合物砂浆网布强层

非采暖房间与采暖房间的楼板
设备间、食库顶板 K=1.44 W/(m²·k) <1.5 W/(m²·k)（限值要求）

做法
厚度
导热系数λ
修正系数
热阻R
传热系数K0
mm
[w/(m·K)]
α
(m²·k/w)
W/(m²·k)
水 水泥砂浆
20
0.930
1.00
0.022
∑R=0.473
Rο=Ri+ΣR+Re=
0.11+0.473+0.11
Rο=0.693
Kο=1/Rο=1.44
2. 钢筋混凝土楼板
120
1.740
1.00
0.069
3. 膨胀玻化微珠
保温浆料
30
0.070
1.20
0.357
4. 板底抹白灰砂浆
20
0.810
1.00
0.025
4.5 外檐保温门窗的传热系数
（1）本工程公建部分体型系数为 0.15＜0.30，根据《天津市公共建筑节能设计标准》表3.2.1-1：满足限值要求。
南向窗墙比：0.27<0.3，选用传热系数为≤3.00 W/(m²·k)。
西向窗墙比：0.20≤0.20，选用传热系数为≤3.50 W/(m²·k)。
北向窗墙比：0.63≤0.7，选用传热系数为≤2.00W/(m²·k)。
由以上所述，本工程西、南向门窗采用2.80 W/(m²·k)，北向门、窗采用传热系数为2.00 W/(m²·k)满足规范要求。
4.6 外檐门窗的气密性等级
设计中采用气密性能良好的外窗，公建和居建外檐门窗气密性等级不低于现行国家标准《建筑外门窗气密、水密、抗风压性能分级及其检测方法》GB/T7106-2008中规定的6级。
4.7 外檐门窗的遮阳设计
（1）公建部分：本工程公建部分体型系数为 0.15＜0.30，建筑窗墙面积比除南向均符合《天津市公共建筑节能设计标准》表3.2.1-1规定，不需要遮阳设计。南向
5结论
本工程公建部分的体形系数、窗墙面积比及各围护结构的热工性能均符合《天津市公共建筑节能设计标准》3.1.2、3.2.1、3.2.2、3.2.4条规定性指标的节能设计要求，因此直接判定建筑物热工性能符合节能设计要求，为节能建筑设计。
