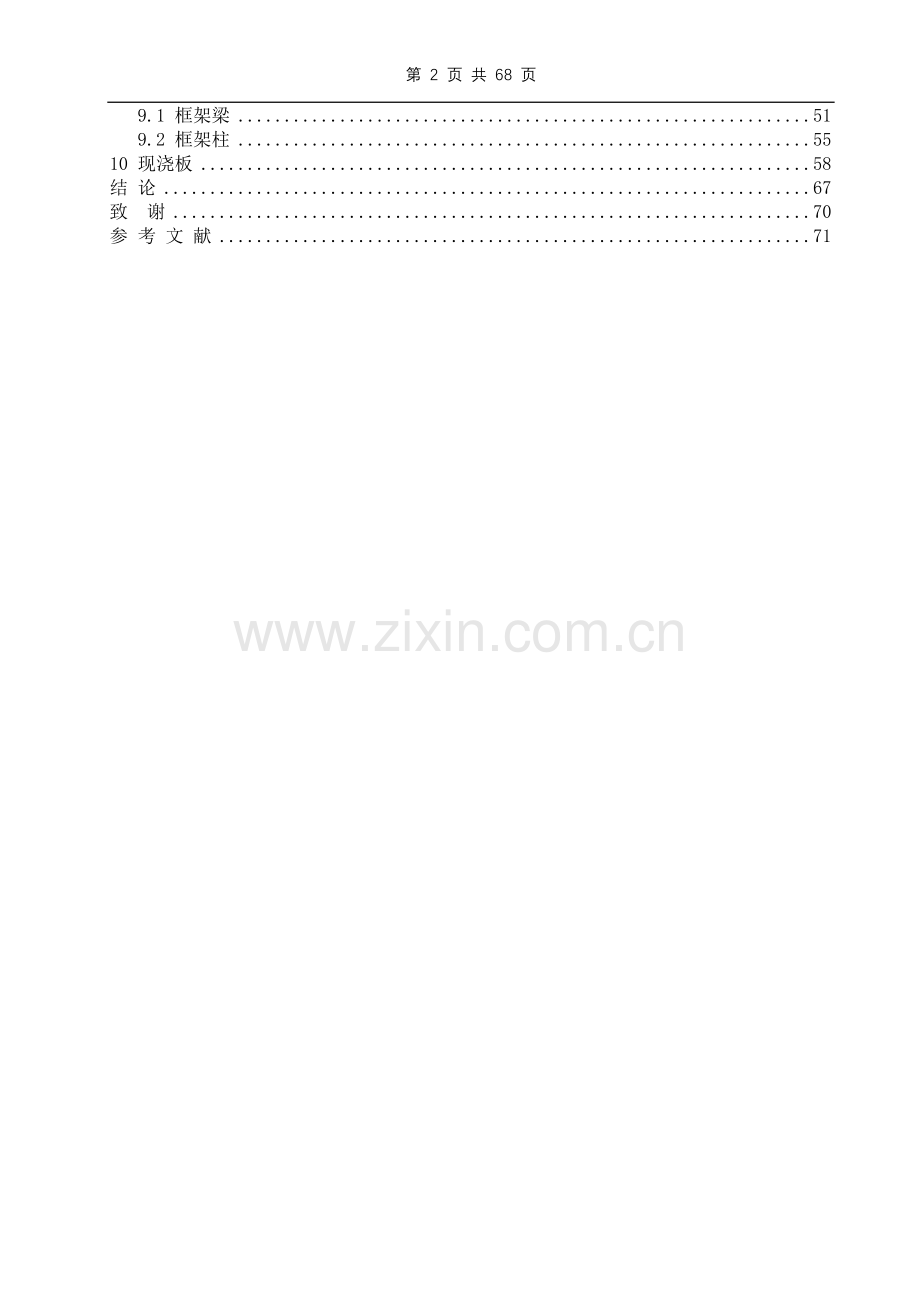

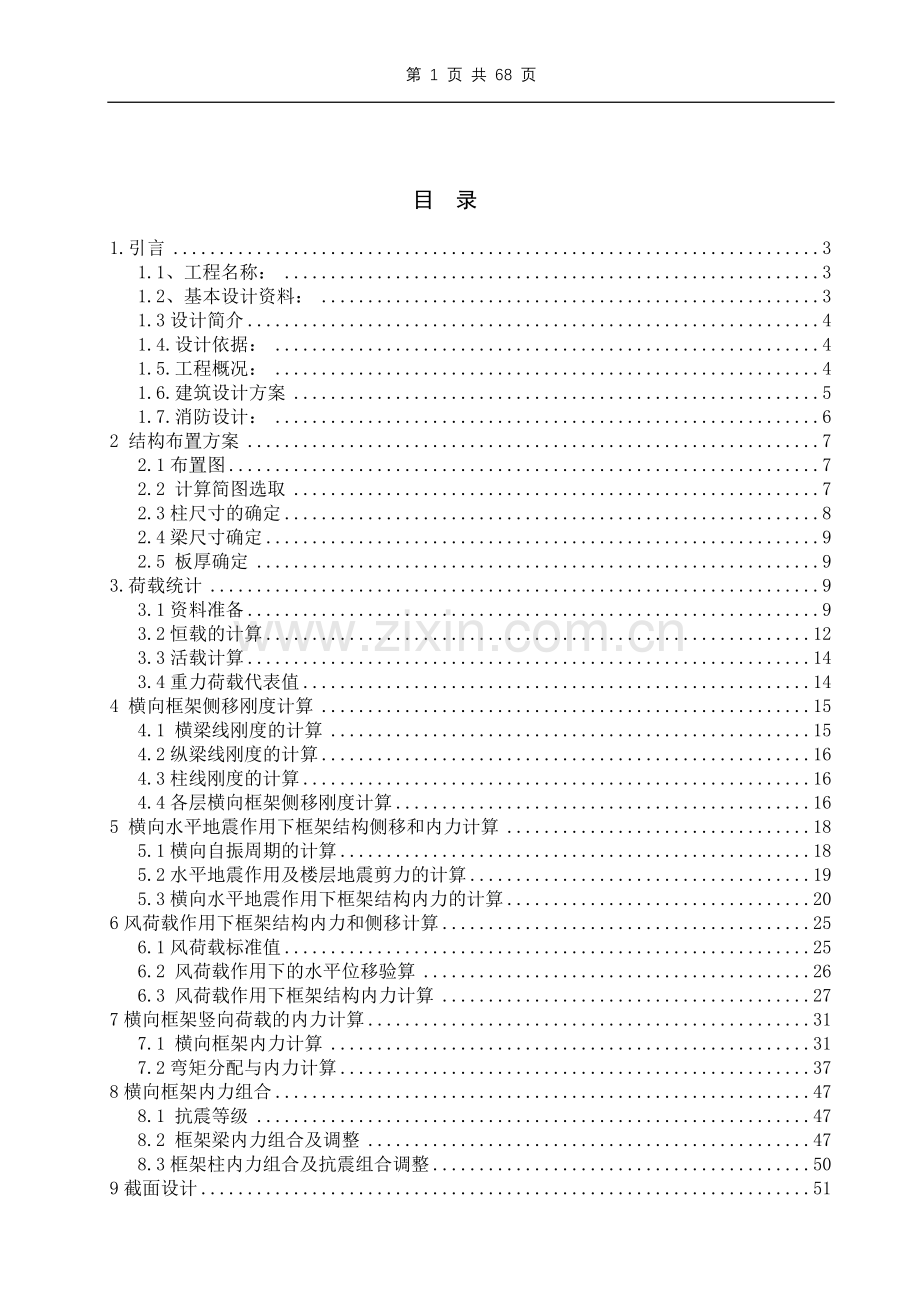

目 录
1.引言 3
1.1、工程名称： 3
1.2、基本设计资料： 3
1.3设计简介 4
1.4.设计依据： 4
1.5.工程概况： 4
1.6.建筑设计方案 5
1.7.消防设计： 6
2 结构布置方案 7
2.1布置图 7
2.2 计算简图选取 7
2.3柱尺寸的确定 8
2.4梁尺寸确定 9
2.5 板厚确定 9
3.荷载统计 9
3.1资料准备 9
3.2恒载的计算 12
3.3活载计算 14
3.4重力荷载代表值 14
4 横向框架侧移刚度计算 15
4.1 横梁线刚度的计算 15
4.2纵梁线刚度的计算 16
4.3柱线刚度的计算 16
4.4各层横向框架侧移刚度计算 16
5 横向水平地震作用下框架结构侧移和内力计算 18
5.1横向自振周期的计算 18
5.2水平地震作用及楼层地震剪力的计算 19
5.3横向水平地震作用下框架结构内力的计算 20
6风荷载作用下框架结构内力和侧移计算 25
6.1风荷载标准值 25
6.2 风荷载作用下的水平位移验算 26
6.3 风荷载作用下框架结构内力计算 27
7横向框架竖向荷载的内力计算 31
7.1 横向框架内力计算 31
7.2弯矩分配与内力计算 37
8横向框架内力组合 47
8.1 抗震等级 47
8.2 框架梁内力组合及调整 47
8.3框架柱内力组合及抗震组合调整 50
9截面设计 51
9.1 框架梁 51
9.2 框架柱 55
10 现浇板 58
结 论 67
致 谢 70
参 考 文 献 71

1.引言
本设计课题为“某人民医院门诊楼”，根据设计任务书及设计资料和业主的要求，门诊楼设计成两个部分，主体部分六层，局部七层，主要用于日常的门诊，主要房间为：门诊室、会议室、急救室、仪器室等。
1.1、工程名称：
某人民医院门诊楼
1.2、基本设计资料：
⑴、基本风压：0.55KN/mm2
⑵、基本雪压：0.35 KN/mm2，雪荷载准永久值分区III区
⑶、地震烈度：7度抗震，设计基本地震加速度为0.1g，II类场地，设计地震分组为第一组
⑷、土壤冻结深度：－1.0米
⑸、地面粗糙度类别：C类
⑹、地质资料：地下水位在地面以下5m，地下水对混凝土无侵蚀性。土层分布均匀，根据取原状土样进行的室内土工试验结果确定各层土的物理力学性能指标。根据荷载试验确定地基承载力、桩端阻力、桩侧阻力特征值。地基土的物理力学性能指标如下表所示：
编号
土体名称
平均厚度（m）
含水率
ω%
天然重度
γ（KN/m3）
孔隙比
e
液性指数IL
压缩模量
Es(MPa)
地基承载力
fak(KPa)
桩侧阻力
qpa(KPa)
桩端阻力
qsa(KPa)
1
填土
0.8

16.8

2
粘土
0.7
32
17.0
0.9
0.95
8.6
185
15.6
300.6
3
粘土
5.0
30
17.8
0.72
0.83
16.5
280
120.5
2100.5
4
粘土
＞10
34
18.6
0.75
0.80
18.3
290
140.5
2300.5

1.3设计简介
本建筑为某人民医院门诊楼，采用现浇钢筋混凝土框架结构。按设计要求和设计规范，该建筑最大的迎光面朝向自然风方向，并与城市的主体轴线相吻合。建筑的主体材料使用了混凝土、玻璃等常规材料，外强乳胶漆饰面。该设计占地面积886，建筑面积5400，建筑层数为七层，底层层高3.9米，其余层高3.6米，室内外高差0.45米，平屋顶。主要房间包括：办公室、大厅、门诊室、急救室。绿化率35%。
1.4.设计依据：
(1)、连云港市建设局、国家及地方的规范要求，甲方的要求。
(2)、相关规范：《民用建筑设计通则》 （GB 50352—2005）
《办公建筑设计规范》（JGJ67-89）
《屋面工程技术规范》（GB50345-2004）
《建筑灭火器配置设计规范》（GBJ140-90）
《工程建设标准强制条文》2002版（房屋建筑部分）
1.5.工程概况：
(1)、工程名称：某人民医院门诊楼
(2)、建设地点：
(3)、建设单位：连云港市建工集团
(4)、建筑占地面积：886㎡
总建筑面积：5400㎡
(5)、结构类型：框架结构
(6)、抗震设计等级：三级 设计使用年限：50年
(7)、建筑层数：七层 建筑高度：25.5米
(8)、屋面防水等级：二级
(9)、抗震设防烈度：七度
(10)、本工程定位详总平面定位图。±0.000相当于黄海高程5.60m，室内外高差0.45m。本图尺寸除标高以米计外，其余均以毫米计。
1.6.建筑设计方案
1、屋面工程
（1）35厚细石混凝土保护层
（2）三毡四油防水层
（3）150厚水泥蛭石保温层
（4）20厚矿渣水泥找平层 （5）100厚现浇钢筋混凝土屋面板
（6）V型轻钢龙骨吊顶
2、楼面工程（楼面水磨石地面，厕所为小瓷砖地面）
（1） 10厚水磨石面
（2） 100厚现浇钢筋混凝土楼板
（3） V型轻钢龙骨吊顶
3、地面工程
混凝土防潮地面
（1）60厚C30混凝土随捣随抹，表面撒1：1水泥黄砂压实抹光。
（2）撒绿豆砂一层粘牢。
（3）刷冷底子油一道，热沥青二道防潮。
（4）60厚C10混凝土随捣随抹，表面撒1：1水泥干黄砂压实抹光。
（5）100厚碎石或碎砖夯实，灌M2.5混合砂浆。
（6）素土夯实。
4、室内外装修工程
（1）外墙面：水刷石墙面
10厚1：2水泥白石子或彩色石子粉面，用水刷露出石子面刷素水泥一道，掺重3-5%107胶
12厚1：3水泥砂浆打底
（2）内墙面：混合沙浆粉面
a、乳胶漆墙面（详见苏J9505—15/5）乳胶漆二次装璜施工。
刷乳胶漆
b 、5厚1：0.3：3水泥石膏砂浆粉面压实抹光
c、 12厚1：1：6水泥石膏砂浆打底
（3）外墙身采用粉煤灰轻渣空心砖墙，厚240mm、规格390×240×190空心砌块。
内墙身采用粉煤灰轻渣空心砖墙，厚200mm、规格390×240×190空心砌块。
（4）踢脚：水磨石踢脚（详见苏J9501—5/4）
10厚1：2白水泥白石子（或掺有色石子）磨光打蜡
12厚1：3水泥砂浆打底
（5）室外散水：细石混凝土散水（详见苏J950—2/12），宽900。
a、40厚C20细石混凝土，撒1：2水泥黄砂压实抹光
b、120厚碎石或碎砖灌M2.5混合砂浆
c、素土夯实向外坡4%

（6）雨水管：采用Φ100PVC水斗及水落管和配件.

1.7.消防设计：
1、本工程由主体6层局部7层楼组成，总建筑高度25.5米
整个门诊区域部分设自动喷水灭火系统及防排烟系统。

2 结构布置方案
2.1布置图

图1-1 柱网布置

竖向荷载的传力途径：楼板的荷载经次梁间接或直接传至主梁，再由主梁传至框架柱，最后传至基础。
根据以上楼盖的平面布置及竖向荷载的传力途径，本门诊楼框架的承重方案为横向框架承重方案，这可使横向框架梁的截面高度大，增加框架的横向侧移刚度。
2.2 计算简图选取
由于本设计为简单的框架结构，计算单元取中跨横向框架计算单元如图所示：

图2-1 横向框架计算单元
底层柱高=地层层高+基顶至室外地面的高度=3900+450+600=4950m
2.3柱尺寸的确定
柱采用C30的混凝土，Fc=14.3N/mm2,设防烈度7度，三级抗震，取u=0.9
①柱组合的轴压力设计值N=βFg E n
注：β考虑地震作用组合后柱轴压力增大系数。
F按简支状态计算柱的负载面积。
g E 折算在单位建筑面积上的重力荷载代表值，可近似的取14KN/m2。
n为验算截面以上的楼层层数。
②Ac≥N/uNfc
注：uN 为框架柱轴压比限值，本方案为三级抗震等级，查《抗震规范》可知取为0.9。
fc 为混凝土轴心抗压强度设计值，对C30，查得14.3N/mm2。
③内柱计算
对于内柱：
N=βFg E n=1.25×7.65×3.5×14×6=2811.375（KN）
Ac≥N/uNfc=2811.375×1000/0.9/14.3=218444（mm2）
取中柱为正方形，边柱的截面高度为468mm 取600mm×600mm
即取：1层为600mm×600mm
2-7层取500mm×500mm
基础采用柱下独立基础，基础埋深0.6M
2.4梁尺寸确定
梁截面高度一般取梁跨度的1/12至1/8
（1）纵向框架梁
KL1 L=7200 h=(1/8-1/12)L=900mm-600mm,取h=700mm
b=(1/2-1/3)h=350mm-233mm,取b=300mm
同理 KL2 取h=700mm,b=300mm.
（2）横向框架梁
KL3 L=7600 h=(1/8-1/12)L=950mm-633mm,取h=800mm
同理 KL4 取h=300mm,b=300mm
KL5 取h=800mm,b=300mm
次梁：
次梁计算跨度为7M和7.6M,截面高度一般取1/12~1/18,截面高度为
633mm-422mm，取截面高度为500mm,截面宽度取高度的1/2-1/3，即取截面宽度为200mm.
梁截面尺寸表：
表2-1 梁截面尺寸
层次
混凝土强度等级
横梁
纵梁
(b×h)
次梁
（b×h）
AB跨，CD跨
BC跨
1-6
C30
300×800
300×300
300×700
200×500
2.5 板厚确定
规范规定双向板板厚区1/40-1/50短边长，故本设计取板厚100㎜厚

3.荷载统计
3.1资料准备
查《荷载规范》可取：
（1）屋面永久荷载标准值（不上人）
35厚细石混凝土保护层 20×0.035=0.7KN/m2
三毡四油防水层 0.4 KN/m2
20厚矿渣水泥找平层 14.5×0.02=0.29 KN/m2
150厚水泥蛭石保温层 5×0.15=0.75 KN/m2
100厚钢筋混凝土板 25×0.1=2.5 KN/m2
V型轻钢龙骨吊顶 0.25 KN/m2

合计 4.79 KN/m2
（2） 1-6层楼面：
水磨石地面 0.65 KN/m2
100厚钢筋混凝土板 25×0.1=2.5 KN/m2
V型轻钢龙骨吊顶 0.25 KN/m2

合计 3.4 KN/m2
（3）1-6层卫生间
小瓷砖地面 0.5 KN/m2
100厚钢筋混凝土楼面板 25×0.1=2.5 KN/m2
V型轻型龙骨板 0.25 KN/m2

合计 3.3 KN/m2
（4） 屋面及楼面可变荷载标准值：
不上人屋面均布活荷载标准值 0.5 KN/m2
楼面活荷载标准值 2.0 KN/m2
屋面雪荷载标准值 0.35 KN/m2
楼梯活载 3.5 KN/m2
（5） 墙体荷载标准值
240mm外墙 200mm内墙 厚粘土空心砖
外墙为水刷石墙面 0.5 KN/m2 内墙面为混合沙浆粉面 0.4 KN/m2
外墙单位墙面重力荷载为：0.24×15+0.5+0.4=4.5 KN/m2
内墙单位墙面重力荷载为： 0.2×15+0.4×2=3.8 KN/m2
（6）木门单位面积重力荷载取0.2 KN/m2 ，铝合金窗0.3 KN/m2 ，铝合金门0.4 KN/m2 .
（7） 梁自重 （包括两侧粉刷）
KL1和KL2 ：300×700 0.7×0.3×25=5.25 KN/m2
20mm厚两侧粉刷 （0.7-0.1）×0.02×17×2=0.408 KN/m2

合计 5.658 KN/m2
KL3和KL5：300×800 0.8×0.3×25=6.00 KN/m2 ，
20mm厚两侧粉刷 （0.8-0.1）×0.02×17×2=0.476 KN/m2

合计 6.476 KN/m2
KL4：300×300 0.3×0.3×25=2.25 KN/m2 ，
20mm厚两侧粉刷 （0.3-0.1）×0.02×17×2=0.136 KN/m2

合计 2.386 KN/m2
次梁：AB跨 CD跨 （200mm×500mm）
0.5×0.2×25=2.5 KN/m2 ，
（0.5-0.1）×0.02×17×2=0.272 KN/m2

合计 2.772 KN/m2
（8）柱自重 （不包括粉刷）
600×600 0.6×0.6×25=9.00 KN/m2
500×500 0.5×0.5×25=6.25 KN/m2
（9）楼梯荷载标准值
楼梯板厚度150mm,平台梁截面尺寸400mm×200mm 平台板厚度100mm.
底层： 板倾斜角tana=150/300=0.5, cosa=0.88
楼梯板的荷载：
水磨石面： （0.3+0.15）×0.65/0.3=1.004 KN/m2
三角形踏步： 0.5×0.3×0.15/0.3=2.045 KN/m2
混凝土板： 0.15×25/0.88=4.701
混凝土板抹灰： 0.02×17/0.88=0.39 KN/m2

合计 8.139 KN/m2
平台板自重：
水磨石面层： 0.65 KN/m2
100厚混凝土板： 0.1×25=2.5 KN/m2
20厚板底抹灰： 0.02×17=0.34 KN/m2

合计 3.59 KN/m2
平台梁自重：
梁自重 ： （0.4-0.1）×25=7.5 KN/m2
两侧粉刷： 0.02×（0.4-0.1）×2×17=0.204

合计 7.704 KN/m2

3.2恒载的计算
3.2.1底层恒载计算：
楼面荷载： 3.4×（51.3×17.6-2×3.6×7.6）+3.3×2×3.6×7=2546.064 KN
KL1： 5.658×（7.2-0.6）×24=896.227 KN
KL2： 5.658×（8.1-0.6）×4=169.74 KN
KL3： 6.476×（7.6-0.6）×8=362.656 KN
KL4： 2.386×（3.0-0.6）×8=45.811 KN
KL5： 6.476×（7.0-0.6）×8=331.571 KN
次梁： 2.772×（7-0.3）×8+2.772×（7.6-0.3）×4=229.522 KN
柱： 9×（3.9+0.45+0.6+3.6）/2×32=1231.2KN
240外墙： （2×（17.6+51.3）×（3.9+0.45+0.6+3.6）/2-3×1.8×3-2×2.7×1-25×1.8×2.8-2×1.8×2.2×1.8）×4.5=1952.705 KN
200内墙： （（51.3×2-2×8.1+7.6×21）×（3.9+0.45+0.6+3.6）/2-2×1.8×2.2-16×0.9×2-3×1.2×2-2×6.5×2）×3.8=3730.574 KN
楼梯： 3.6×（3.6-0.6-0.1）×8.139+2×（3.6-0.6）×3.59×2+7.704×（3.6-0.6）×0.2×2=136.21 KN×2=272.42 KN
门： 3×1.8×3×0.4+2×1.8×2.2×0.2+17×0.9×2×0.2+3×1.2×2×0.2+2×2.7×0.2=16.704 KN
窗： 25×2.8×1.8×0.3+2×6.5×2×0.3+2×1.8×0.3+2.2×1.8×0.3=47.868 KN
恒载总计： 11833.065 KN+2×400=12633.065 KN
3.2.2 二层恒载计算
楼面荷载： 2546.064 KN
框架梁总计KJ：896.227+169.74+362.656+45.811+331.571+28.113=1834.118 KN
次梁： 229.522 KN
柱： 6.25×3.6×32=720 KN
240 外墙 ： （（51.3+17.6）×3.6×2-25×2.8×1.8-2×2.5×1.8-2×1.8-2×2.2×1.8）×4.5=1573.02 KN
200内墙： （（51.3×2-2×8.1+7.6×21）×3.6-2×1.8×2.2-16×0.9×2-3×1.2×2-2×6.5×2）×3.8=3099.584 KN
楼梯： 3.6×（3.6-0.5-0.1）×8.139+2×（3.6-0.5）×3.59×2+7.704×（3.6-0.5）×0.2×2=141.97 KN ×2=283.94 KN
门： 2×1.8×2.2×0.2+17×0.9×2×0.2+3×1.2×2×0.2=9.144 KN
窗： 25×2.8×1.8×0.3+2×6.5×2×0.3+2×1.8×0.3+2×2.2×1.8×0.3+2×2.5×1.5×0.3=51.756 KN
雨蓬： 4×8×2.495+2×4×2.495=99.81 KN
恒载总计：10446.958 KN+800=11246.95 KN
3.2.3 三层-五层恒载计算
楼面荷载： 2546.064 KN
KJ： 1834.118 KN
次梁： 229.522 KN
柱： 720 KN
240外墙： 1573.02 KN
200内墙： 3099.584 KN
楼梯： 283.94 KN
门： 9.144 KN
窗： 51.756 KN
恒载总计： 10347.148 KN+800 KN=11147.148 KN
3.2.4 顶层恒载计算
由于局部面积和恒载较小，把局部七层折算入六层里面。即：
楼面荷载： 4.79×（51.3×17.6-10.6×11.7）+3.4×10.6×11.7=4152.407 KN
KJ： 1834.118+5.658×8.1×3+6.476×7.6×2+2.386×3×2=2084.359 KN
次梁： 229.522 KN
柱： 6.25×3.6×9+720/2=562.5 KN
240外墙： 1573.02/2+4.5×（2×（11.7+10.6）×3.6-1.2×2.2-0.9×2-2×2.8×1.8-2×1.8）=927.63 KN
200内墙： 3099.584/2+3.8×（7.6+3.6）×3.6=1703.008 KN
楼梯： 283.94 KN
门： 9.144/2+0.2×1.8×2.2+0.2×0.9×2=5.724 KN
窗： 51.756/2+0.3×2×2.8×1.8+0.3×2×1.8=29.982 KN
女儿墙： 0.6×4.5×2×（51.3+17.6）=372.06 KN
恒载总计：10938.174 KN
3.3活载计算
　　　不上人屋面活载：　　　　　　　　　 0.5KN/m2
　 雪荷载标准值：　　　　　　　　　　 0.35KN/m2
　　　 取屋面活载为：　　　　　　　　　 0.5KN/m2
　　　办公楼楼活载为：　　　　　　　　　 2.0KN/m2
楼梯活载为：　　　　　　　　　　 3.5KN/m2
卫生间楼面活载为：　　　　　　　 2.5KN/m2
屋面： （7.2×3×17.6+7×8.1+7.2×3×17.6）×0.5=408.51 KN
楼面：　　　51.3×17.6×2=1805.76 KN
楼梯部分： 7.6×(3.5-2) ×2=82.08 KN
合计：　　　　　　　　　　　　　　　　　2296.35 KN

3.4重力荷载代表值
G6=10938.174+0.5×0.35×51.3×17.6=11096.18 KN

G3-G5= 11147.148+0.5×2296.35=12295.32 KN

G2=11246.95+0.5×2296.35=12395.13 KN

Ｇ1＝12633.065+0.5×2296.35=13781.24 KN

图3-1 各层重力荷载代表值

4 横向框架侧移刚度计算
4.1 横梁线刚度的计算
表4-1 横梁线刚度统计
I0=1/12bh^3,边框Ib=1.5I0,中框Ib=2I0.

类别

EC(N/mm^2)
B×h(mm×mm)

I0(mm^4)

L(mm)
Ib(边框架梁)
Ib(中框架梁)

AB跨
3.0×10^4

300×800

1.28×10^10

7000

8.23×10^10

1.097×10^11
BC跨
3.0×10^4
300×300
6.75×10^8
3000
1.013×10^10
1.35×10^10
CD跨
3.0×10^4
300×800
1.28×10^10
7600
7.58×10^10
1.01×10^10

4.2纵梁线刚度的计算

表4-2 纵梁线刚度的计算

类别
Ec
（N/mm2）
b×h
（mm×mm）
I0
（mm4）
l
（mm）
1.5EcI0/l
2EcI0/l
大厅跨
3.0×10^4
300×700
8.575×10^9
8100
4.764×10^10
6.352×10^10
其它跨
3.0×10^4
300×700
8.575×10^9
7200
5.359×10^10
7.146×10^10
（注：I0 = bh^3/12）
4.3柱线刚度的计算
表4-3 柱线刚度统计

层次
hc（mm）
Ec（N/mm2）
b×h
（mm×mm）
Ic
（mm4）
EcIc/hc
（N·mm）
1
4950
3.0×10^4
600×600
1.08×10^10
6.545×10^10
2--6
3600
3.0×10^4
500×500
0.52×10^10
4.333×10^10
（注：Ic = bh3/12）

4.4各层横向框架侧移刚度计算

表4-4各层横向框架侧移刚度

首层
I
αc=(0.5+I)/(2+I)
D=αcic×12/h^2
A轴边框边柱（2根）
8.23/6.545=1.257
0.539
17277
B轴边框中柱（2根）
(8.23+1.013)/6.545=1.412
0.56
17950
C轴边框中柱（2根）
(1.013+7.58)/6.545=1.313
0.547
17534
D轴边框边柱（2根）
7.58/6.545=1.158
0.525
16828
A轴中框边柱（6根）
10.97/6.545=1.676
0.592
18976
B轴中框中柱（6根）
(10.97+1.35)/6.545=1.882
0.614
19681
C轴中框中柱（6根）
(1.35+10.1)/6.545=1.749
0.6
19232
D轴中框边柱（6根）
10.1/6.545=1.543
0.577
18495

标准层
I
αc=I/（2+I）
D=αcic×12/h^2
A轴边框边柱（2根）
2×8.23/（2×4.333）=1.899
0.487
19539
B轴边框中柱（2根）
2×（8.23+1.013）/（2×4.333）=2.133
0.516
20702
C轴边框中柱（2根）
2×（1.013+7.58）/（2×4.333）=1.983
0.478
19980
D轴边框边柱（2根
2×7.58/（2×4.333）=1.749
0.466
18696
A轴中框边柱（6根）
2×10.97/（2×4333）=2.532
0.558
22387
B轴中框中柱（6根）
2×（10.97+1.35）/（2×4.333）=2.827
0.585
23470
C轴中框中柱（6根）
2×（1.35+10.1）/（2×4.333）=2.643
0.569
22828
D轴中框边柱（6根）
2×10.1/（2×4.333）=2.331
0.538
21584

∑首层/∑标准=597482/699484=0.85>0.7

所以本框架为规则框架。
5 横向水平地震作用下框架结构侧移和内力计算
5.1横向自振周期的计算
横向自振周期的计算采用结构顶点的假想位移法。
基本自振周期T1（s）可按下式计算：
T1=1.7a0×Δu^1/2
注：Δu假想把集中在各层楼面处的重力荷载代表值Gi作为水平荷载而算得的结构顶点位移。
a0 构基本自振周期考虑非承重砖墙影响的折减系数，取0.6。
Δu按以下公式计算：
△ui= VGi/∑D ij
注： △ui为第i层的层间侧移。
∑D ij 为第I层的层间侧移刚度。
结构顶点的假想侧移计算过程见下表:
表5-1结构顶点的假想侧移计算

层次
Gi（KN）
∑Gi
∑D i（N/m）
△ui（m）
ui（m）
6
11096.18
11096.18
699484
0.016
0.379
5
12295.32
23391.5
699484
0.032
0.361
4
12295.32
35686.82
699484
0.051
0.329
3
12295.32
47982.14
699484
0.069
0.279
2
12395.13
60377.27
699484
0.086
0.21
1
13781.24
74158.51
597482
0.124
0.124

T1=1.7 a0×Δu^1/2
=1.7×0.6×0.379^1/2
=0.626(s)

5.2水平地震作用及楼层地震剪力的计算
本工程结构高度不超过30M，变形以剪切为主，可采用底部剪力法计算水平地震作用。
5.2.1计算水平地震影响系数
查表得二类场地第一组，地震特征周期值Tg=0.35s
查表得设防烈度为7度的аmax=0.08
а1=（Tg/T1）^0.9 × аmax
=（0.35/0.626）^0.9 ×0.08
=0.048
5.2.2 横向地震作用计算
Tg=0.35, аmax=0.08,
由于T1=0.626s>1.4×0.35=0.49s,故应考虑顶点的附加地震作用。
取δn=0.08T1+0.07=0.119， 1-δn=0.881
FEK=а1Geq=0.048×0.85×∑Gk
=0.048×0.85×74158.51=3025.66 KN
顶点附加地震作用：ΔFN=δn FEK=0.119×3025.66=360.05 KN
FEK（1-δn）=0.881×3025.66=2665.61 KN

5.2.3层间剪力计算
各质点横向水平地震作用按下式计算：
Fi=GiHiFEk（1-δn）/（∑GkHk）
地震作用下各楼层水平地震层间剪力Vi为
Vi=∑Fk（i=1，2，…n）
计算过程如下表：

表5-2 各质点横向水平地震作用及楼层地震剪力计算表

层次
hi(M)
Hi(M)
Gi(KN)
GiHi(M.KN)
GiHi/∑GjHj
Fi= GiHi/∑GjHjFEk（1-δn）+ΔFN
Vi(KN)
6
3.6
22.95
11096.18
254657
0.2522
1032.16
1032.16
5
3.6
19.35
12295.32
237914
0.2356
627.874
1660.034
4
3.6
15.75
12295.32
193651
0.1918
511.147
2171.18
3
3.6
12.15
12295.32
149388
0.1479
394.15
2565.33
2
3.6
8.55
12395.13
105978
0.1049
279.56
2844.89
1
4.95
4.95
13781.24
68217
0.06
