防火卷帘门.doc

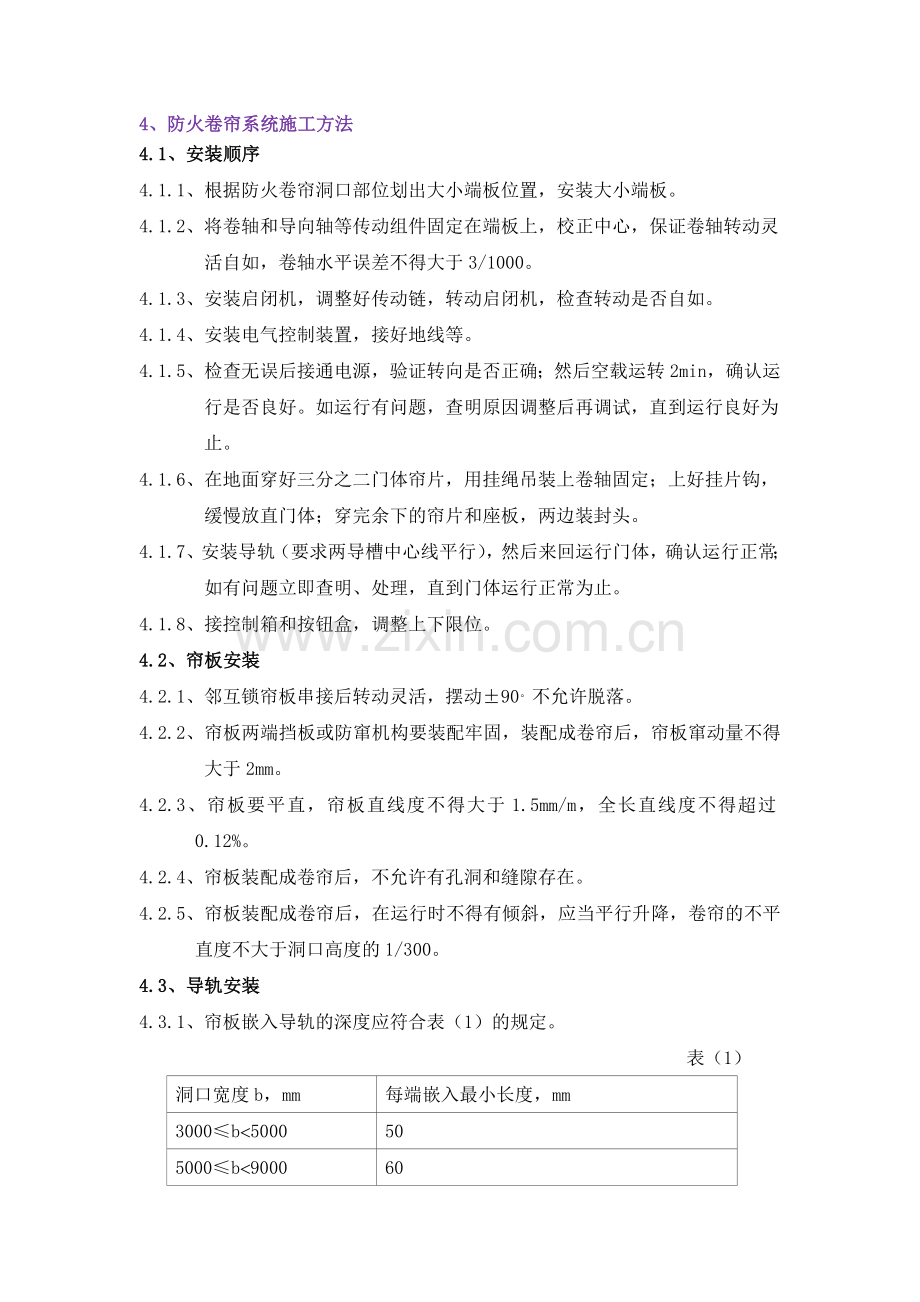

4、防火卷帘系统施工方法4.1、安装顺序4.1.1、根据防火卷帘洞口部位划出大小端板位置，安装大小端板。4.1.2、将卷轴和导向轴等传动组件固定在端板上，校正中心，保证卷轴转动灵活自如，卷轴水平误差不得大于3/1000。4.1.3、安装启闭机，调整好传动链，转动启闭机，检查转动是否自如。4.1.4、安装电气控制装置，接好地线等。4.1.5、检查无误后接通电源，验证转向是否正确；然后空载运转2min，确认运行是否良好。如运行有问题，查明原因调整后再调试，直到运行良好为止。4.1.6、在地面穿好三分之二门体帘片，用挂绳吊装上卷轴固定；上好挂片钩，缓慢放直门体；穿完余下的帘片和座板，两边装封头。4.1.7、安装导轨（要求两导槽中心线平行），然后来回运行门体，确认运行正常；如有问题立即查明、处理，直到门体运行正常为止。4.1.8、接控制箱和按钮盒，调整上下限位。4.2、帘板安装4.2.1、邻互锁帘板串接后转动灵活，摆动90。不允许脱落。4.2.2、帘板两端挡板或防窜机构要装配牢固，装配成卷帘后，帘板窜动量不得大于2mm。4.2.3、帘板要平直，帘板直线度不得大于1.5mm/m，全长直线度不得超过0.12%。4.2.4、帘板装配成卷帘后，不允许有孔洞和缝隙存在。4.2.5、帘板装配成卷帘后，在运行时不得有倾斜，应当平行升降，卷帘的不平直度不大于洞口高度的1/300。4.3、导轨安装4.3.1、帘板嵌入导轨的深度应符合表（1）的规定。表（1）洞口宽度b，mm每端嵌入最小长度，mm3000b5000505000b 300 0.4 0.2控制电路信号电路150300 0.2 0.14.9、耐风压性能（帘板强度）：挠度值应符合表（4）的规定 。表（4）强度类别及代号耐风压Pa挠度，mmb=3mb=4mb=5mb=6mb6m1201176.86080100120180注：当帘板强度不能满足本表规定时，可以在帘板端部和导轨槽内设防风钩或用增大4.10、钢质防火卷帘与墙体的安装要求：采用膨胀螺栓装配，应保证安装强度，满足设计要求。4.11、注意事项4.11.1、产品在运输过程中要平稳、牢固，避免碰撞损坏；轻抬轻放，严禁磕、摔、撬等行为，防止机械变形损坏产品，影响安装使用。4.11.2、安装人员必须注意施工安全，带好安全帽，系好安全带。4.11.3、施工及调试期间，严禁卷帘下面站人和有行人通过，以防意外发生；在卷帘安装部位应有醒目的“禁止通行”标志。4.11.4、安装过程中要与水暖电安装、吊顶安装、石材施工、铝板施工以及玻璃幕墙施工队伍相互配合作业。4.11.5、安装大小端板时，用水平管测量两端板中心的一致。
