BOP空压机房供油泵房正式技术台账.doc

上海漕泾热电有限责任公司
工程部 设备技术台帐

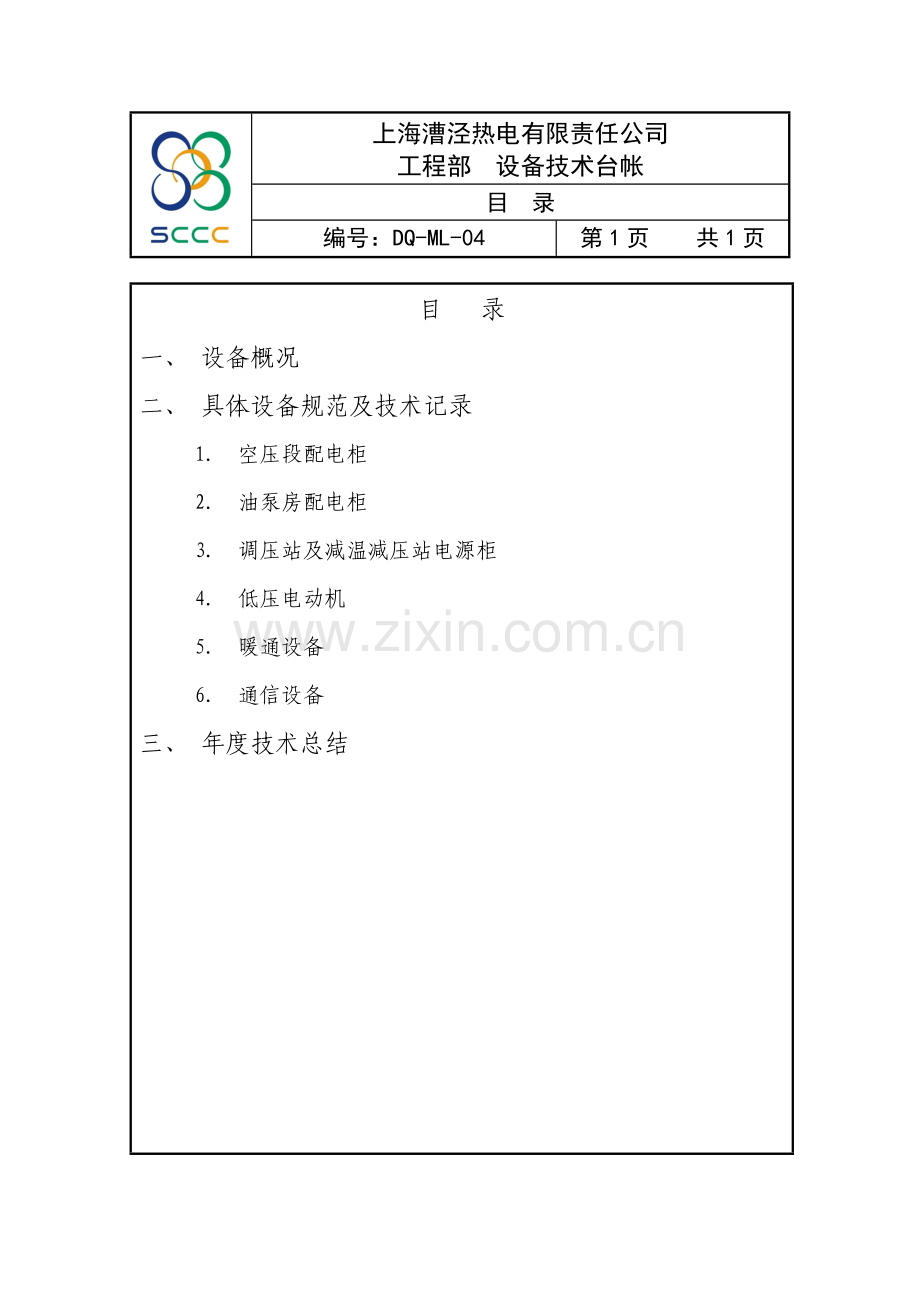

目 录
编号：DQ-ML-04
第1页 共1页

目 录
一、 设备概况
二、 具体设备规范及技术记录
1. 空压段配电柜
2. 油泵房配电柜
3. 调压站及减温减压站电源柜
4. 低压电动机
5. 暖通设备
6. 通信设备
三、 年度技术总结

上海漕泾热电有限责任公司
工程部 设备技术台帐

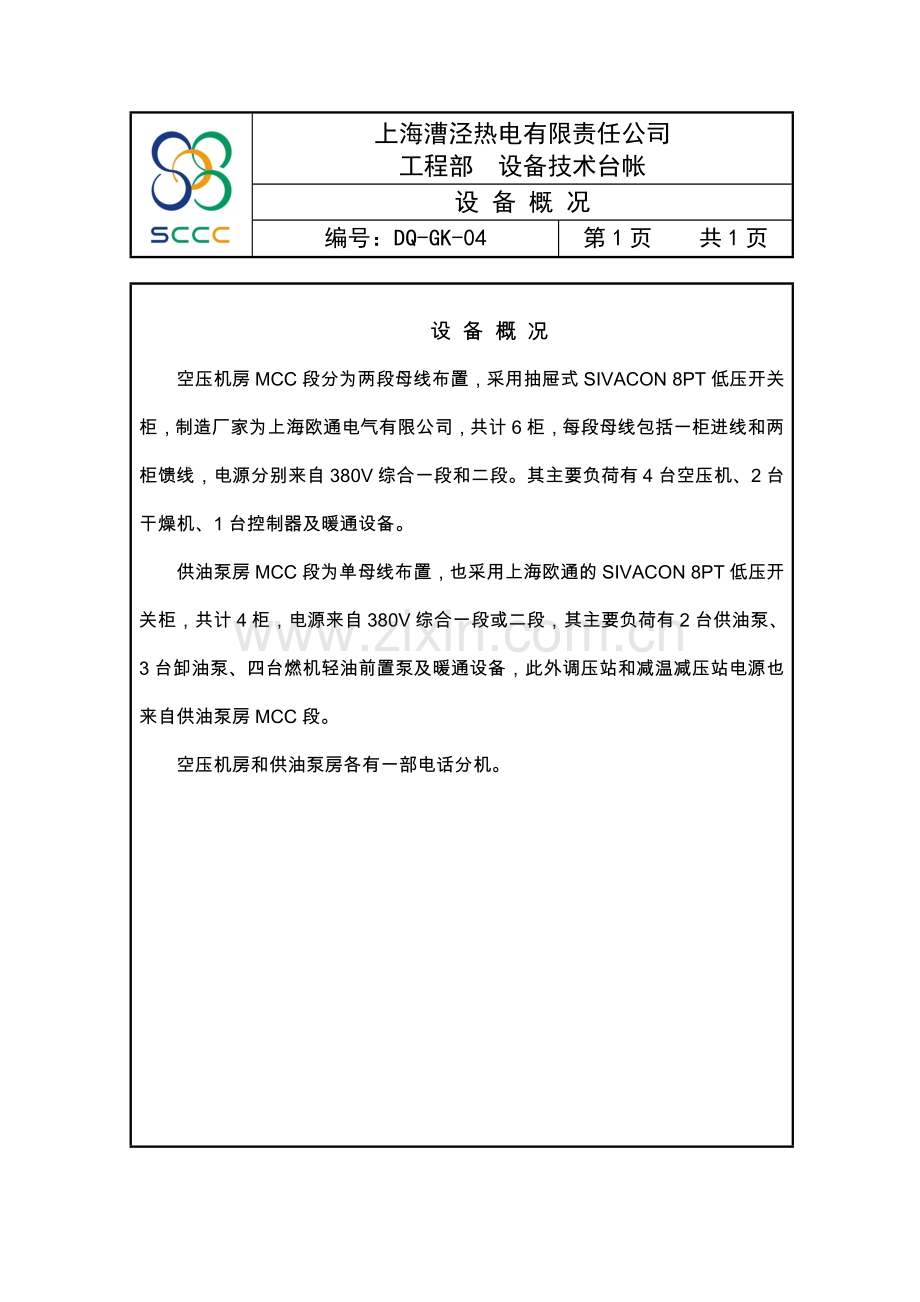

设 备 概 况
编号：DQ-GK-04
第1页 共1页

设 备 概 况
空压机房MCC段分为两段母线布置，采用抽屉式SIVACON 8PT低压开关柜，制造厂家为上海欧通电气有限公司，共计6柜，每段母线包括一柜进线和两柜馈线，电源分别来自380V综合一段和二段。其主要负荷有4台空压机、2台干燥机、1台控制器及暖通设备。
供油泵房MCC段为单母线布置，也采用上海欧通的SIVACON 8PT低压开关柜，共计4柜，电源来自380V综合一段或二段，其主要负荷有2台供油泵、3台卸油泵、四台燃机轻油前置泵及暖通设备，此外调压站和减温减压站电源也来自供油泵房MCC段。
空压机房和供油泵房各有一部电话分机。

上海漕泾热电有限责任公司
工程部 设备技术台帐
设 备 规 范
编号：DQ-GF-0301
第1页 共1页

设备名称：油泵房供油泵A
型号：YB180M-2W
出厂编号：486
生产厂家：江苏大中
出厂日期：2002.06
投运日期：04/08
安装位置：快速炉油泵房
设备编号：
技术参数：
额定容量：22KW 额定电压：380/660V 额定电流：42.2/24.4A
额定转速：2940r/min 绝缘等级：F 接线：△/Y
轴承型号： 6310 SKF
附属设备：
开关(柜号：油泵房MCC段2A－8)
CT：50/5
电缆：ZR-YJV22-0.6/1Kv-3×25+1×16mm2
备注情况：

上海漕泾热电有限责任公司
工程部 设备技术台帐
设 备 规 范
编号：DQ-GF-0302
第1页 共1页

设备名称：油泵房供油泵B
型号：YB180M-2W
出厂编号：487
生产厂家：江苏大中
出厂日期：2002.06
投运日期：04/08
安装位置：快速炉油泵房
设备编号：
技术参数：
额定容量：22KW 额定电压：380/660V 额定电流：42.2/24.4A
额定转速：2940r/min 绝缘等级：F 接线：△/Y
轴承型号： 6310 SKF
附属设备：
开关(柜号：油泵房MCC段2A－9)
CT：50/5
电缆：ZR-YJV22-0.6/1Kv-3×25+1×16mm2
备注情况：

上海漕泾热电有限责任公司
工程部 设备技术台帐
设 备 规 范
编号：DQ-GF-0303
第1页 共1页

设备名称：油泵房卸油泵A
型号：YB160M2-2W
出厂编号：1024
生产厂家：江苏大中
出厂日期：2002.06
投运日期：04/08
安装位置：快速炉油泵房
设备编号：
技术参数：
额定容量：15KW 额定电压：380/660V 额定电流：29.4/17A
额定转速：2930r/min 绝缘等级：F 接线：△/Y

附属设备：
开关(柜号：油泵房MCC段2A－5)
CT：50/5
电缆：ZR-YJV22-0.6/1Kv-3×10+1×6mm2
备注情况：

上海漕泾热电有限责任公司
工程部 设备技术台帐
设 备 规 范
编号：DQ-GF-0304
第1页 共1页

设备名称：油泵房卸油泵B
型号：YB160M2-2W
出厂编号：1083
生产厂家：江苏大中
出厂日期：2002.06
投运日期：04/08
安装位置：快速炉油泵房
设备编号：
技术参数：
额定容量：15KW 额定电压：380/660V 额定电流：29.4/17A
额定转速：2930r/min 绝缘等级：F 接线：△/Y

附属设备：
开关(柜号：油泵房MCC段2A－6)
CT：50/5
电缆：ZR-YJV22-0.6/1Kv-3×10+1×6mm2
备注情况：

上海漕泾热电有限责任公司
工程部 设备技术台帐
设 备 规 范
编号：DQ-GF-0305
第1页 共1页

设备名称：油泵房卸油泵C
型号：YB160M2-2W
出厂编号：1025
生产厂家：江苏大中
出厂日期：2002.06
投运日期：04/08
安装位置：快速炉油泵房
设备编号：
技术参数：
额定容量：15KW 额定电压：380/660V 额定电流：29.4/17A
额定转速：2930r/min 绝缘等级：F 接线：△/Y

附属设备：
开关(柜号：油泵房MCC段2A－7)
CT：/5
电缆：ZR-YJV22-0.6/1Kv-3×10+1×6mm2
备注情况：
