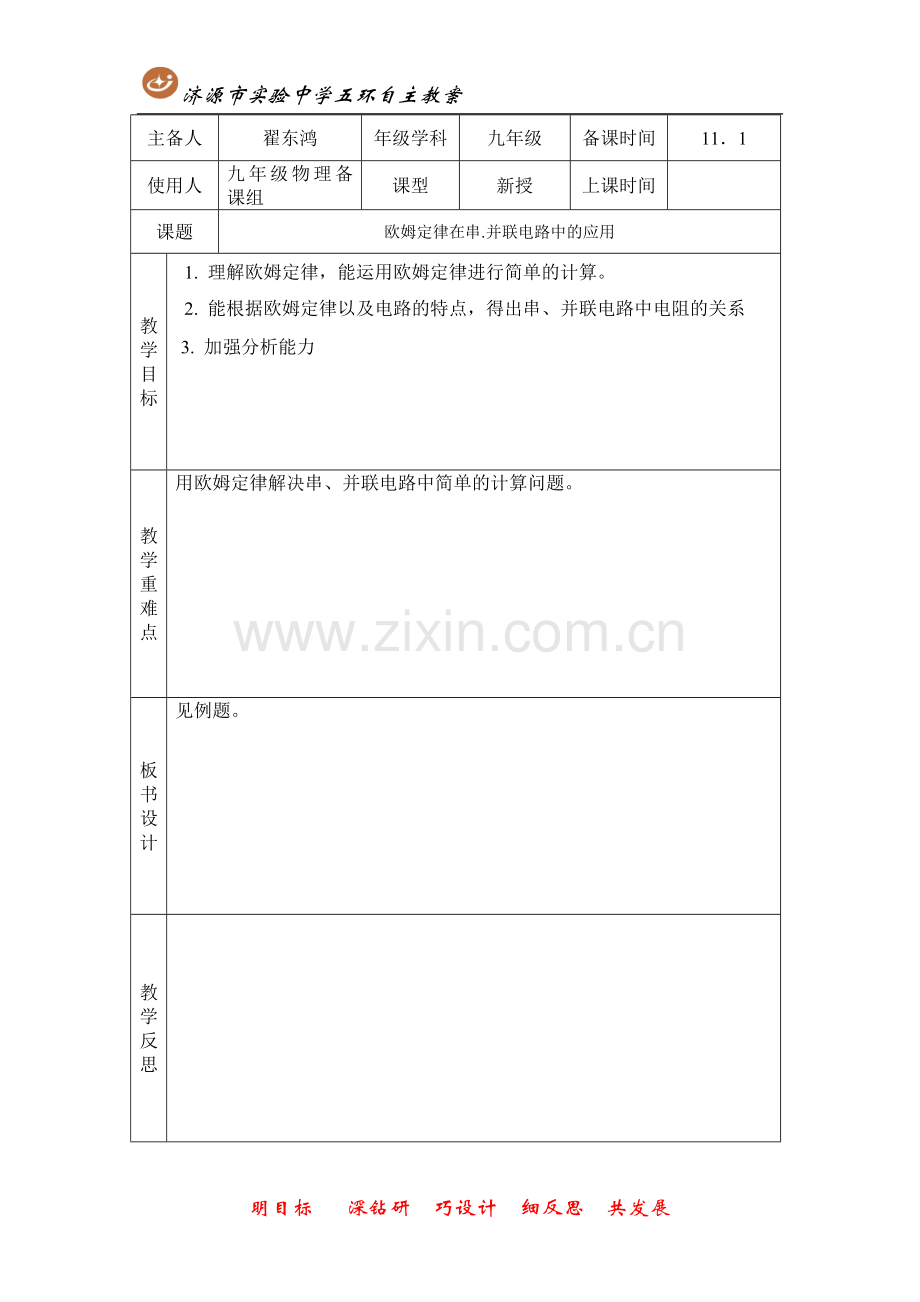

济源市实验中学五环自主教案
主备人
翟东鸿
年级学科
九年级
备课时间
11．1
使用人
九年级物理备课组
课型
新授
上课时间

课题
欧姆定律在串.并联电路中的应用
教学目标
1. 理解欧姆定律，能运用欧姆定律进行简单的计算。
2. 能根据欧姆定律以及电路的特点，得出串、并联电路中电阻的关系
3. 加强分析能力
教学重难点
用欧姆定律解决串、并联电路中简单的计算问题。
板书设计
见例题。
教学反思

教 学 设 计
二次备课

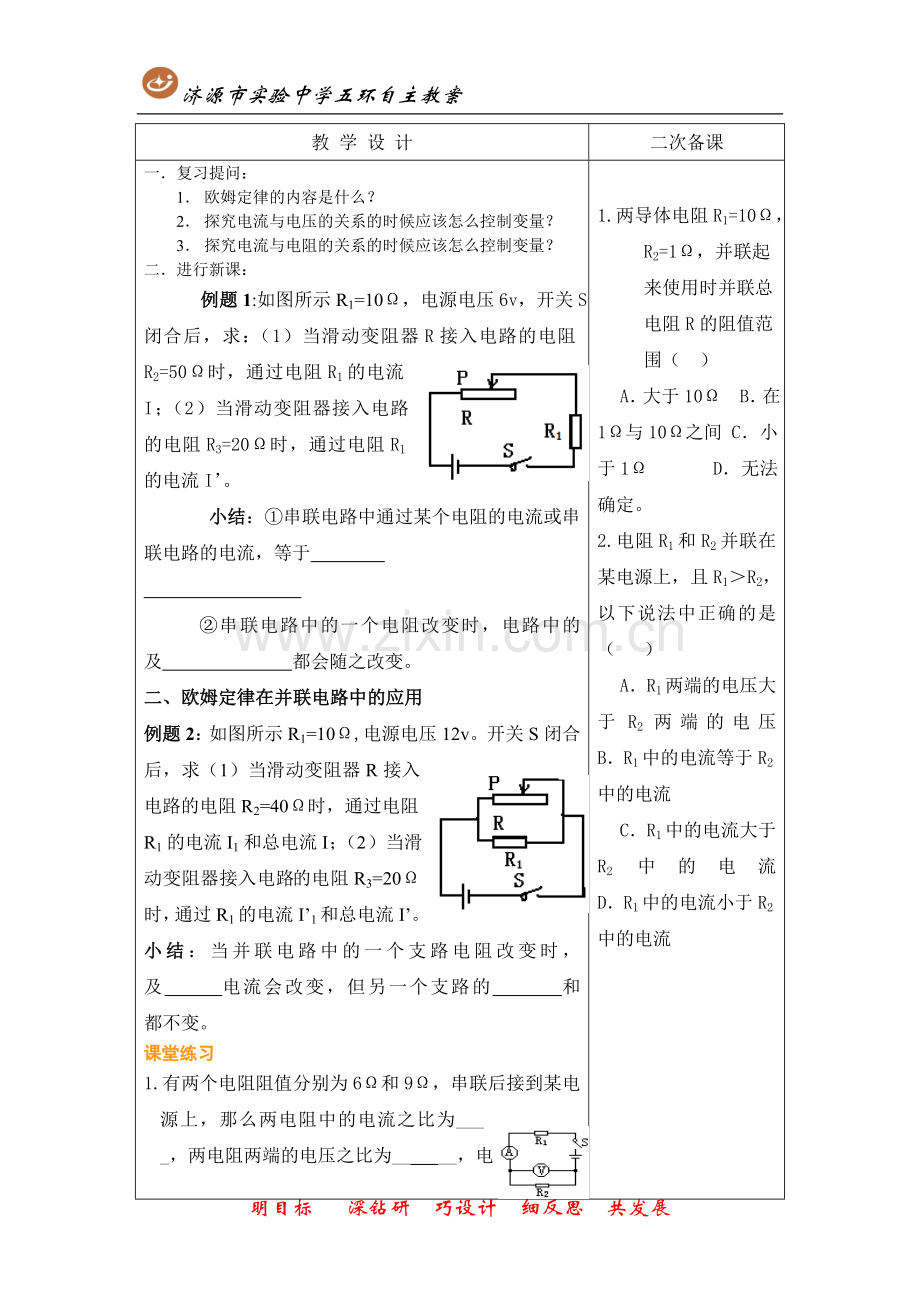

一． 复习提问：
1． 欧姆定律的内容是什么？
2． 探究电流与电压的关系的时候应该怎么控制变量？
3． 探究电流与电阻的关系的时候应该怎么控制变量？
二．进行新课：
例题1:如图所示R1=10Ω，电源电压6v，开关S闭合后，求：（1）当滑动变阻器R接入电路的电阻R2=50Ω时，通过电阻R1的电流I；（2）当滑动变阻器接入电路的电阻R3=20Ω时，通过电阻R1的电流I’。
小结：①串联电路中通过某个电阻的电流或串联电路的电流，等于

②串联电路中的一个电阻改变时，电路中的 及 都会随之改变。
二、欧姆定律在并联电路中的应用
例题2：如图所示R1=10Ω,电源电压12v。开关S闭合后，求（1）当滑动变阻器R接入电路的电阻R2=40Ω时，通过电阻R1的电流I1和总电流I；（2）当滑动变阻器接入电路的电阻R3=20Ω时，通过R1的电流I’1和总电流I’。
小结：当并联电路中的一个支路电阻改变时， 及 电流会改变，但另一个支路的 和 都不变。
课堂练习
1.有两个电阻阻值分别为6Ω和9Ω，串联后接到某电源上，那么两电阻中的电流之比为___ _，两电阻两端的电压之比为__ __，电路的总电阻为___ _Ω。如把这两个电阻改为并联后接到原电路中，那么两电阻中的电流之比为__ __，两个电阻两端的电压之比为__ __，电路的总电阻为__ _Ω。
2.如图所示路中，电源电压为6V，电压表示数为4V，R2=4Ω，电流表的
示数为__ __A，R1的阻值为_ ___Ω。
3.电阻Rl＝7Ω，R2=5Ω，串联后接在12V电源两端。则总电阻为 Ω，通过R1的电流为________ A，R2的电压
_________V。
4．把R1=15Ω和R2=5Ω的两电阻并联后接在电源上，通过R1的电流是0.4A，R2两端的电压为__ __V，干路中的总电流为___ _A。
5.为了得到10Ω的电阻，在30Ω、15Ω、8Ω、5Ω四个电阻中，可选_ ___的电阻，____联起来使用。
6.一个2Ω电阻和一个3Ω电阻串联，已知2Ω电阻两端电压是1 V，则3Ω电阻两端电压是_____ V，通过3Ω电阻的电流是_______ A。

1.两导体电阻R1=10Ω，R2=1Ω，并联起来使用时并联总电阻R的阻值范围（ ）
A．大于10Ω B．在1Ω与10Ω之间 C．小于1Ω D．无法确定。
2.电阻R1和R2并联在某电源上，且R1＞R2，以下说法中正确的是（ ）
A．R1两端的电压大于R2两端的电压 B．R1中的电流等于R2中的电流
C．R1中的电流大于R2中的电流 D．R1中的电流小于R2中的电流
