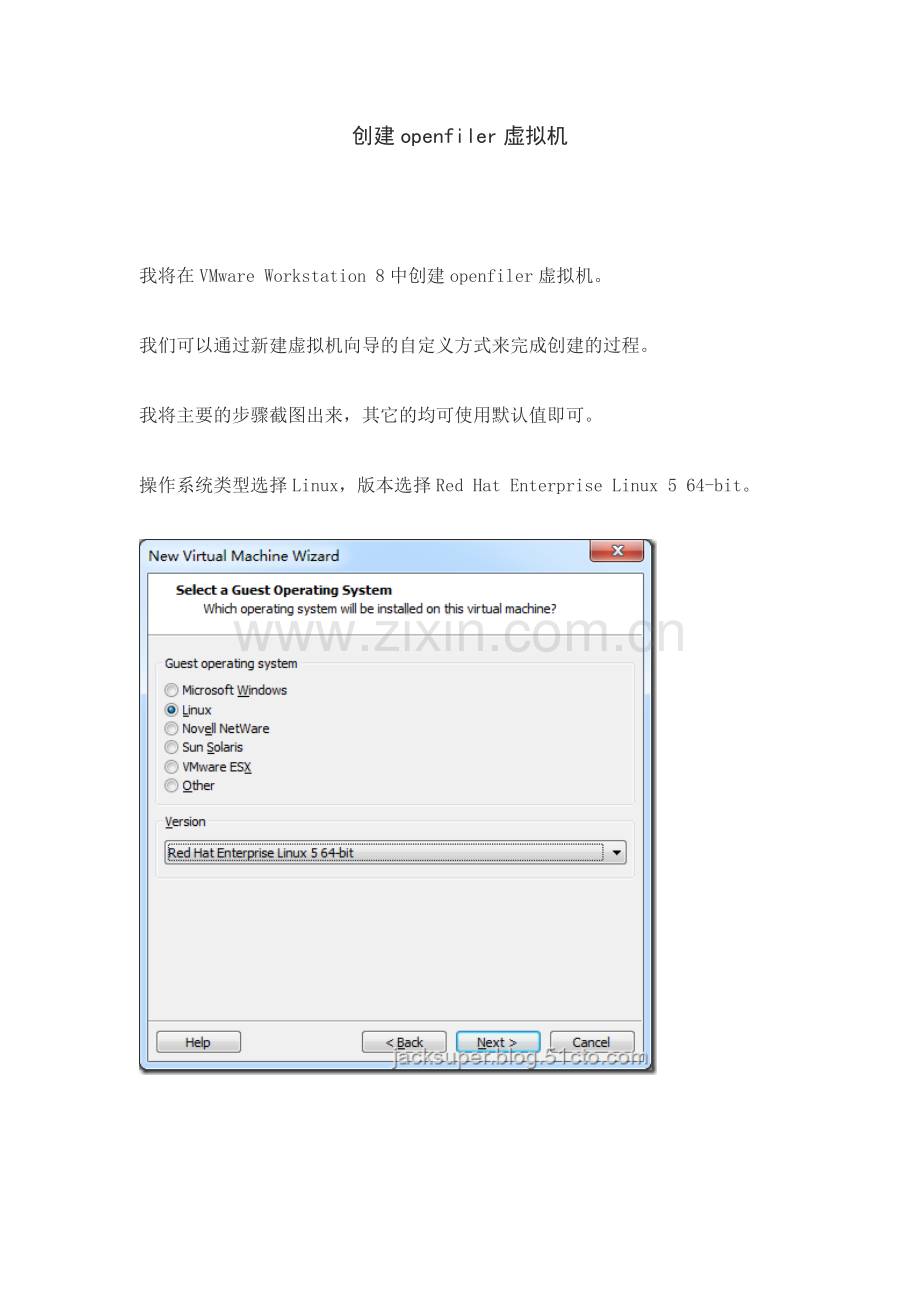

创建openfiler虚拟机

我将在VMware Workstation 8中创建openfiler虚拟机。
我们可以通过新建虚拟机向导的自定义方式来完成创建的过程。
我将主要的步骤截图出来，其它的均可使用默认值即可。
操作系统类型选择Linux，版本选择Red Hat Enterprise Linux 5 64-bit。

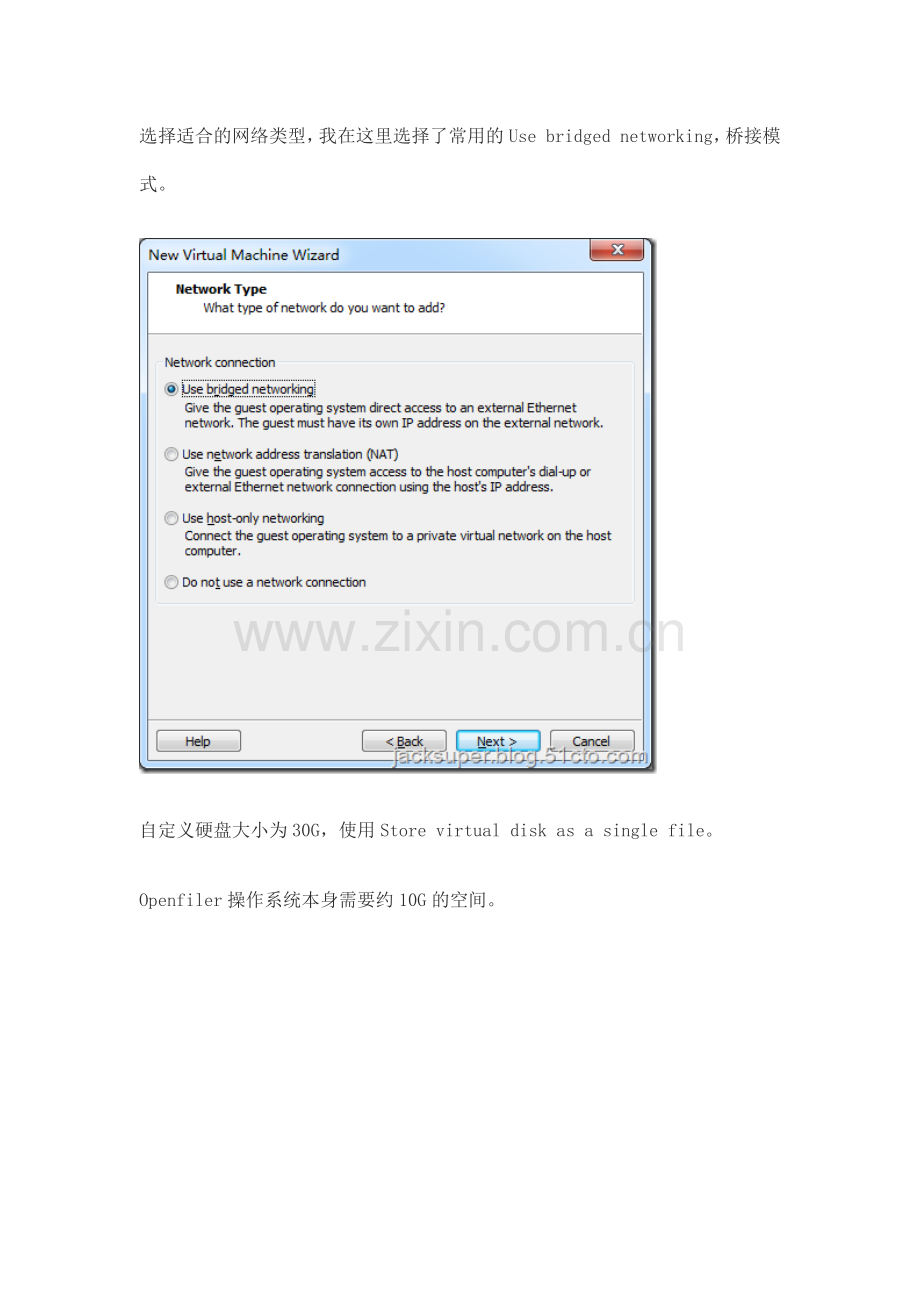

选择适合的网络类型，我在这里选择了常用的Use bridged networking，桥接模式。

自定义硬盘大小为30G，使用Store virtual disk as a single file。
Openfiler操作系统本身需要约10G的空间。

创建完成后，打开虚拟机设置窗口。
在DVD项中，加载openfiler 2.99的安装光盘ISO文件。

再增加一个40G的硬盘，

安装openfiler系统

按回车，进入图形界面安装模式。

自动加载驱动过程。

加载图形驱动。

进入安装界面，点击Next。

选择键盘语言U.S.English。

点击Yes。

显示已经加载的硬盘列表，选择Review and modify partitioning layout。

点击Yes。

自动创建的默认三个分区（/boot、/、swap），它们自动分配到两个硬盘中。

在这里我只希望将系统安装在第一硬盘（sda）中，第二硬盘（sdb）只做存储空间用。
我们首先要将分布在第二硬盘中的两个分区（/、swap）删除掉，然后在第一硬盘手动创建它们。
在第二硬盘中，选择需要删除的分区，通过Delete将其删除。

第二硬盘的两分区删除后，它的全部空间都是空的了。

选择第一硬盘（sda），通过New来创建两个新分区（/、swap）。

创建好分区的最终结果，点击Next继续。

使用默认值。

网络配置中，默认使用了DHCP方式，但我们需要手动配置IP等信息，点击Edit。

IPv4中选择Manual configuration，手动配置IP地址与子网掩码。

继续手动配置主机名，网关，DNS信息。

选择时区为Asia/Shanghai。

定义Root用户密码。

配置完成，点击Next，开始安装。

分区与格式化硬盘的文件系统。

安装进程。

安装结束，点击Reboot，重启计算机。

系统重启，加载Openfiler操作系统。

系统启动结束后的界面。

配置iSCSI存储

通过IE浏览器，访问Openfiler管理地址：https://192.168.10.120:446/。

系统初始默认登录用户名openfiler，密码password。

登录后显示了详细的系统信息。

在system页中，可以修改openfiler的网络配置。

进入Volumes页，点击Block Device。

在Block Device Management列表中，可以看到两个硬盘驱动器的信息。
点击/dev/sda。

显示/dev/sda的分区情况，可以看到Free剩余空间。

我们将Free剩余空间，创建一个新分区。
Mode选择Primary，Partition Type选择Physical volume，点击Create，创建新分区。
但我们发现点击Create后，并没有产生新分区。

在创建时，我们需要将Starting cylinder的数值调大，将Ending cylinder的数值调小，在适当缩小范围后便可创建新分区。

新分区/dev/sda4已经创建好了。

用同样的方法为第二硬盘创建一个分区。

这次无需修改Starting cylinder和Ending cylinder的数值，可以直接创建分区。

分区创建成功后，可以看到会有5%的Free剩余空间。
点击Volume Groups。

在Volume Groups Management页中，输入VG名称，勾选需要添加的分区（可同时选多个），点击Add volume Group。

创建成功后，显示了新增的VG。
用同样的方法，将另一个分区，增加到新的VG中。

创建好的两个VG。
点击Add Volume。

选择一个VG名称，点击Change。

在Create a volume in “vsphere-1”中，填写Volume Name和Volume Description信息，Required Space(MB)填写大小，Filesystem / Volume type选择block(iSCSI,FC,etc)，点击Create。

查看创建好的volume。

用同样的方法加入另一个VG。

点击iSCSI Targets。

看到Target IQN的文字是灰色的，这是因为iSCSI Target的服务还没有启动。

点击Services，打开服务管理。
在CIFS Server，NFS Server，iSCSI Target服务项的Modity Boot处点击Enable，将服务状态设置为自动启动，而后在Start / Stop处，点击Start启动服务。

重新回到Volumes页中的iSCSI Targets，在Target IQN处点击Add。

各项保持默认值，点击Update。

点击LUN Mapping页，下方显示了两项VG，点击Map。

将两LUN映射成功。

点击Network ACL页，点击Local Networks。

重新回到了System页面。

在页面下方的Network Access Configuration处，Network/Host输入192.168.10.0，Netmask
选择255.255.255.0，Type选择Share，点击Update。

配置结束，192.168.10.0网段将允许访问iSCSI。

重新回到Network ACL页，将Access选择为Allow，点击Update。

至此，openfiler的配置成功了。

配置ESXi 5连接iSCSI

在生产环境下，通常都会为iSCSI创建专用的VMkernel端口，这里只作演示，不进行网络配置。

打开配置页中的存储适配器页，点击添加。

添加软件iSCSI适配器，点击确定。

点击确定。

出现新增的iSCSI Software Adapter，点选适配器vmhba33，点击属性。

在常规页，点击配置，勾选已启用。

在动态发现页，点击添加，在iSCSI服务器处输入IP地址。

在静态发现页中，自动发现了iSCSI的目标，点击关闭。

点击是。

在详细信息中，已经找到两项iSCSI设备了。

进入配置页的存储器，点击添加存储器。

选择磁盘/LUN。

有两个iSCSI磁盘，选择其中一个。

选择文件系统版本。

定义数据存储名称。

选择最大可用空间，使用全部空间。

点击完成。

正在格式化。

新增的iSCSI磁盘出现在数据存储中。

用同样的方法，可以添加另一个iSCSI磁盘。
