“张江实验杯”2011年浦东新区中学劳技学科竞赛
“张江实验杯”2011年浦东新区中学劳技学科竞赛
《金属加工》项目试题
（90分钟完成）

一、 试题：制作一件船形镇纸摆件
成品大致形状见右图示。

二、 要求：
1．作品结构：摆件有两部分组成，下部底座，上部为直径为4mm的圆柱，上下两部分采用螺纹联接
2．图样尺寸：底座的基本形状和尺寸见图样；钻孔位置见图，孔深10mm；攻丝和套丝的长度不少于5mm，装配完成后上部圆柱的长度不得少于40mm。
3．创新加工：在保证外形尺寸60×25×12mm和 45度和120度角及旗杆孔位的前提下可以自行创新设计后加工。
4．质量要求：加工平面平直，相邻平面要垂直，圆弧光滑,基本尺寸精确；正确使用设备，确保操作安全；合理设计加工工艺，棱边无毛刺，表面光洁美观。

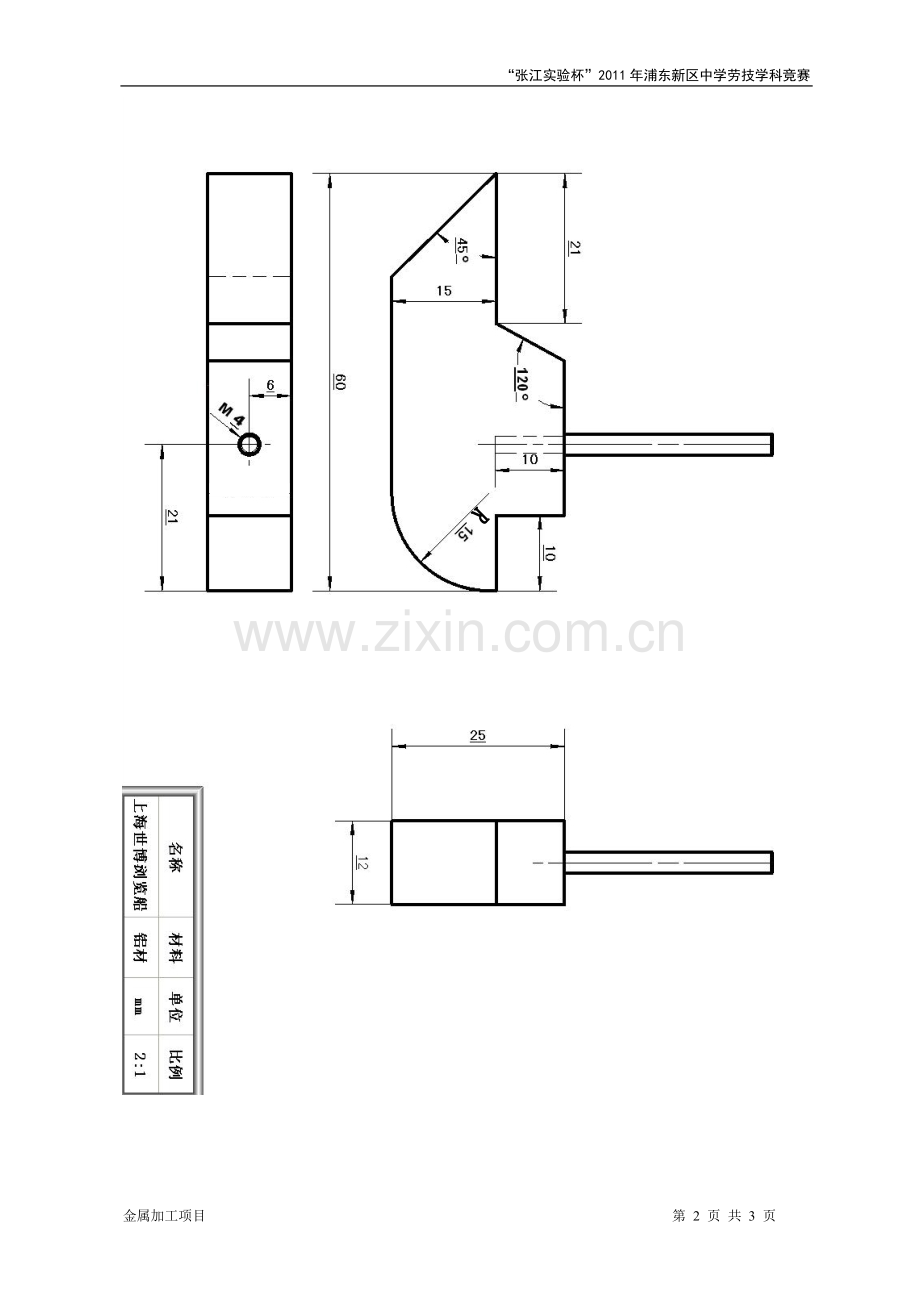

三、 图样（见反面）：单位mm

赛场地准备：铝块、铝棒。

2011年《金属加工》评分标准
项目
内容
测量内容
得分
基本尺寸
30分
≤±0.10　10分
≤±0.20　5分≤±0.50　2分≥±0.50　0分
长 60

内直角长 10

高 15

垂直度
10分
基本垂直　10分
不垂直5分
侧面与上表面
90度侧面

平直度
10分
基本平直　10分
有缺陷5分
各个加工面

斜角
10分
按10、5评分
45度角度

坡度
10分
按10、5评分
120度角度

粗糙度
5分
按5、2评分
光洁，无毛刺
圆弧表面光滑

孔位
5分
按5、2评分
孔中心位置

攻丝套丝装配
5分
贴合平整垂直5分
不平缝隙大2分
底座与圆柱平面

美观与创意
5分
内直角垂直度按不同垂直程度给1-5分

总分100分
总计：
