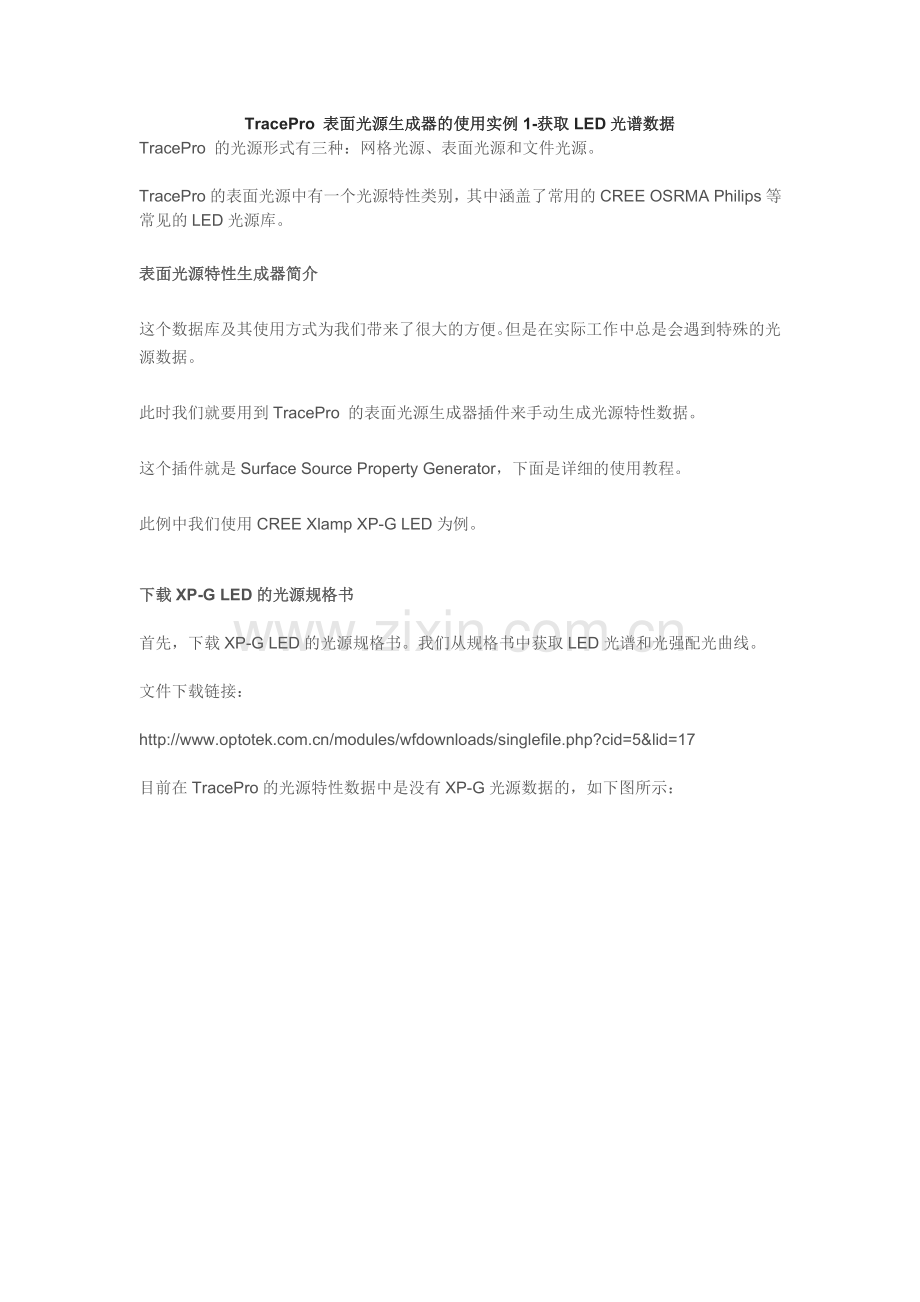

TracePro 表面光源生成器的使用实例1-获取LED光谱数据
TracePro 的光源形式有三种：网格光源、表面光源和文件光源。

TracePro的表面光源中有一个光源特性类别，其中涵盖了常用的CREE OSRMA Philips等常见的LED光源库。

表面光源特性生成器简介

这个数据库及其使用方式为我们带来了很大的方便。但是在实际工作中总是会遇到特殊的光源数据。

此时我们就要用到TracePro 的表面光源生成器插件来手动生成光源特性数据。

这个插件就是Surface Source Property Generator，下面是详细的使用教程。

此例中我们使用CREE Xlamp XP-G LED为例。

下载XP-G LED的光源规格书

首先，下载XP-G LED的光源规格书。我们从规格书中获取LED光谱和光强配光曲线。

文件下载链接：

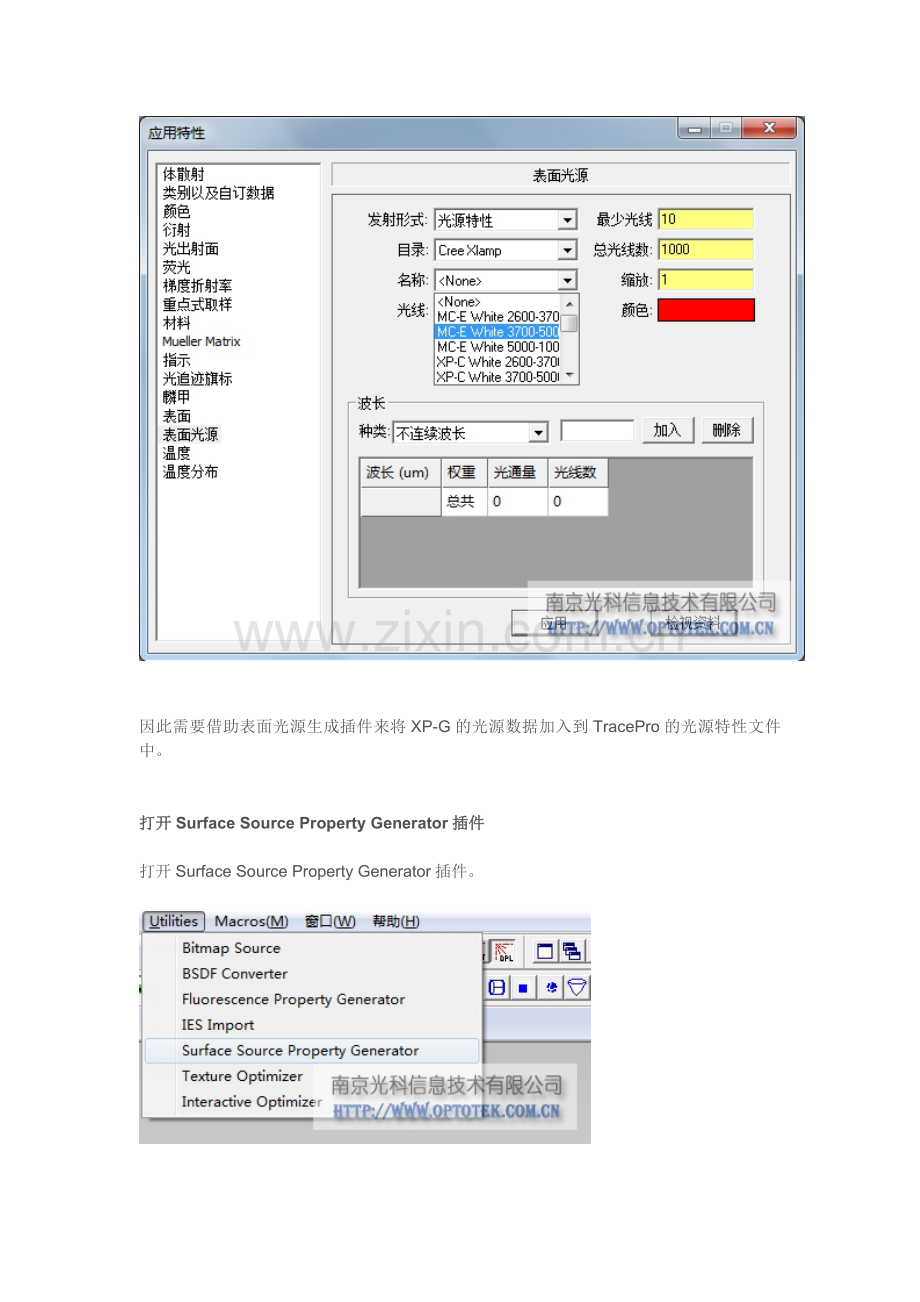

目前在TracePro的光源特性数据中是没有XP-G光源数据的，如下图所示：

因此需要借助表面光源生成插件来将XP-G的光源数据加入到TracePro的光源特性文件中。

打开Surface Source Property Generator插件

打开Surface Source Property Generator插件。

插件整体界面。

首先，我们需要获取LED的光谱特性数据。针对XP-G型号的光源，我们以5000K~8300K为例。

光谱曲线导入方法

从规格书中获取蓝色曲线为其光谱图。

将此图片复制并粘贴到插件的波长编辑器中。点击波长编辑器右下角的helper按钮展开光谱图形识别窗口。

光谱曲线定位

开始进行光谱数据识别前，需要定义两个坐标点，即矩形窗口的左下角及右上角所代表的数据点。

点击Set Ref 1，然后点击矩形窗口左下角即可看到一个蓝色的圈，此点代表波长为 400nm 相对强度为0。

将第二坐标修改为对应0.75 和 1。

点击Set Ref 2，然后点击矩形窗口右上角即可看到一个蓝色的圈，此点代表波长为 750nm 相对强度为1。

开始光谱图形数据识别

用鼠标连续的在蓝色光谱曲线上取点即可拟合出一条绿色的曲线。

为了保证数据准确，必须让绿色曲线和蓝色光谱尽量完全重合，如下图所示：

光谱数据取样

完成后，我们一次获得光谱数据。将右下角的Auto Sample更改为100，代表我们要获取这条光谱曲线上的100个数据采样。

然后点击，Sample按钮，这样我们获得了这100个采用的光谱数据。

TracePro 表面光源生成器的使用实例2-获取配光曲线光强数据。
