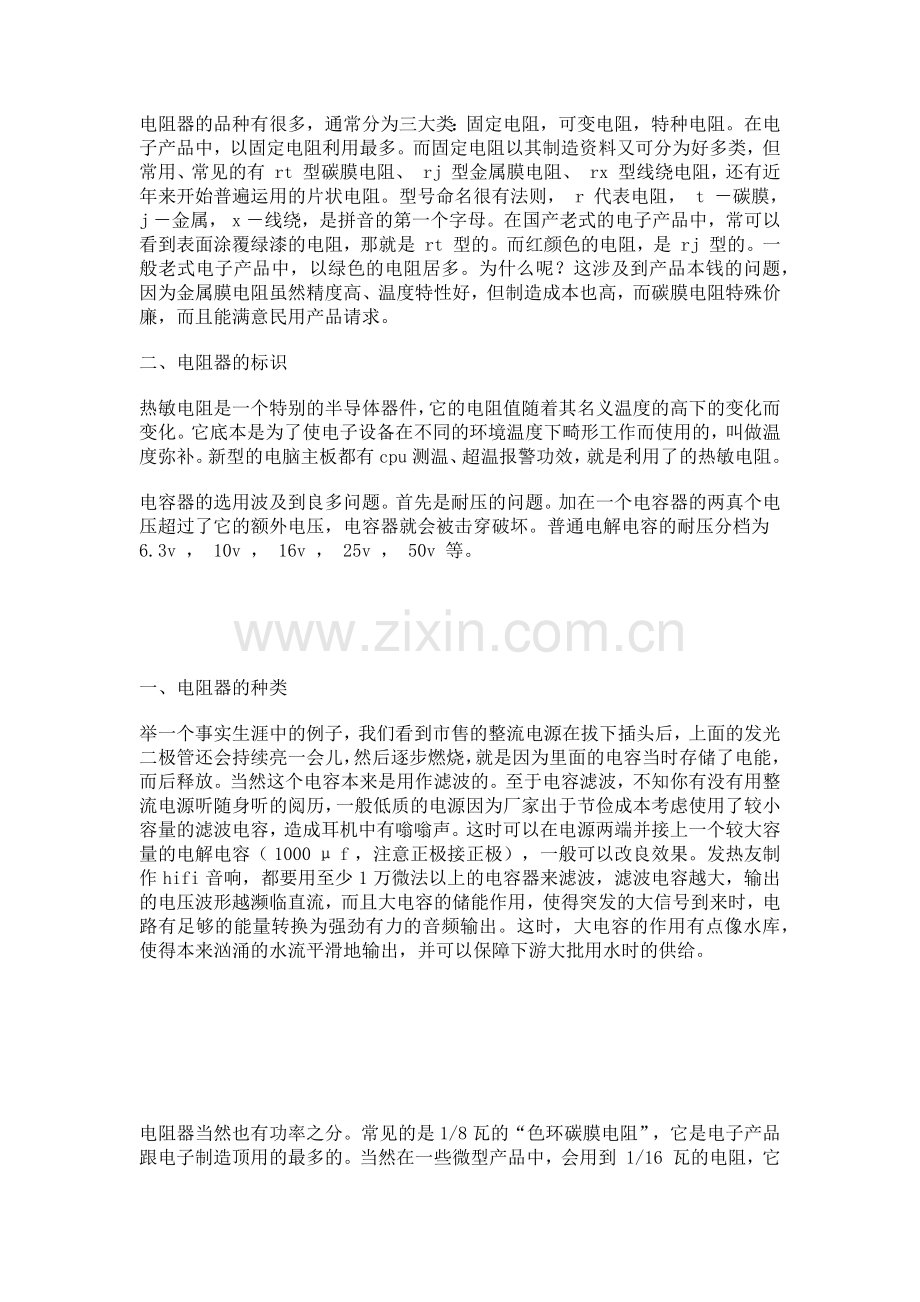

电阻器的品种有很多，通常分为三大类：固定电阻，可变电阻，特种电阻。在电子产品中，以固定电阻利用最多。而固定电阻以其制造资料又可分为好多类，但常用、常见的有 rt 型碳膜电阻、 rj 型金属膜电阻、 rx 型线绕电阻，还有近年来开始普遍运用的片状电阻。型号命名很有法则， r 代表电阻， t －碳膜， j －金属， x －线绕，是拼音的第一个字母。在国产老式的电子产品中，常可以看到表面涂覆绿漆的电阻，那就是 rt 型的。而红颜色的电阻，是 rj 型的。一般老式电子产品中，以绿色的电阻居多。为什么呢？这涉及到产品本钱的问题，因为金属膜电阻虽然精度高、温度特性好，但制造成本也高，而碳膜电阻特殊价廉，而且能满意民用产品请求。
二、电阻器的标识
热敏电阻是一个特别的半导体器件，它的电阻值随着其名义温度的高下的变化而变化。它底本是为了使电子设备在不同的环境温度下畸形工作而使用的，叫做温度弥补。新型的电脑主板都有 cpu 测温、超温报警功效，就是利用了的热敏电阻。
电容器的选用波及到良多问题。首先是耐压的问题。加在一个电容器的两真个电压超过了它的额外电压，电容器就会被击穿破坏。普通电解电容的耐压分档为 6.3v ， 10v ， 16v ， 25v ， 50v 等。

一、电阻器的种类
举一个事实生涯中的例子，我们看到市售的整流电源在拔下插头后，上面的发光二极管还会持续亮一会儿，然后逐步燃烧，就是因为里面的电容当时存储了电能，而后释放。当然这个电容本来是用作滤波的。至于电容滤波，不知你有没有用整流电源听随身听的阅历，一般低质的电源因为厂家出于节俭成本考虑使用了较小容量的滤波电容，造成耳机中有嗡嗡声。这时可以在电源两端并接上一个较大容量的电解电容（ 1000 μ f ，注意正极接正极），一般可以改良效果。发热友制作 hifi 音响，都要用至少 1 万微法以上的电容器来滤波，滤波电容越大，输出的电压波形越濒临直流，而且大电容的储能作用，使得突发的大信号到来时，电路有足够的能量转换为强劲有力的音频输出。这时，大电容的作用有点像水库，使得本来汹涌的水流平滑地输出，并可以保障下游大批用水时的供给。

电阻器当然也有功率之分。常见的是 1/8 瓦的“色环碳膜电阻”，它是电子产品跟电子制造顶用的最多的。当然在一些微型产品中，会用到 1/16 瓦的电阻，它的个头小多了。再者就是微型片状电阻，它是贴片元件家族的一员，以前多见于入口微型产品中，现在电子喜好者也能够买到了（做无线窃听器？）

电阻，英文名 resistance ，通常缩写为 r ，它是导体的一种基天性质，与导体的尺寸、材料、温度有关。欧姆定律说， i=u/r ，那么 r=u/i ，电阻的基本单位是欧姆，用希腊字母“ω”表示，有这样的定义：导体上加上一伏特电压时，产生一安培电流所对应的阻值。电阻的重要职能就是妨碍电流流过。事实上，“电阻”说的是一种性质，而通常在电子产品中所指的电阻，是指电阻器这样一种元件。师傅对门徒说：“找一个 100 欧的电阻来！”，指的就是一个“电阻值”为 100 欧姆的电阻器，欧姆常简称为欧。表示电阻阻值的常用单位还有千欧（ k ω），兆欧（ m ω）。

色环电阻的规矩是最后一圈代表误差，对四环电阻，前二环代表有效值，第三环代表乘上的次方数。不要怕，记住色彩和数码就行啦，其他的不必记。有一个秘诀：面对一个色环电阻，找出金色或银色的一端，并将它朝下，从头开端读色环。例如第一环是棕色的，第二环是玄色的，第三环是红色的，第四环是金色的，那么它的电阻值是 1 、 0 ，第三环是添零的个数，这个电阻添 2 个零，所以它的实际阻值是 1000 ω，即 1k ω。
变压器 是由铁芯和绕在绝缘骨架上的铜线圈线构成的。绝缘铜线绕在塑料骨架上，每个骨架需绕制输入和输出两组线圈。线圈中间用绝缘纸隔离。绕好后将许多铁芯薄片插在塑料骨架的中间。这样就可能使线圈的电感量明显增大。变压器利用电磁感应原理从它的一个绕组向另儿个绕组传输电能量。变压器在电路中具备重要的功能：耦合交流信号而阻隔直流信号，并可以改变输入输出的电压比；利用变压器使电路两端的阻抗得到良好匹配，以取得最大限度的传递信号功率。
第三节 电感器

利用这一特性，可以制作各种光控的小电路来。事实上街边的路灯大多是用光控开关自动节制的，其中一个重要的元器件就是光敏电阻（或者是光敏三级管，一种功能类似的带放大作用的半导体元件）。光敏电阻是在陶瓷基座上沉积一层硫化镉（ cds ）膜后制成的， 实际上也是一种半导体元件。新村里声控楼道灯在白天不会点亮，也是因为光敏电阻在起作用。我们可以用它制作电子报晓鸡，凌晨天亮时喔喔叫。
电子制作中需要用到各种各样的电容器，它们在电路中分辨起着不同的作用。与电阻器相似，通常简称其为电容，用字母 c 表示。顾名思义，电容器就是“储存电荷的容器”。只管电容器种类繁多，但它们的基本构造和原理是相同的。两片相距很近的金属旁边被某物资（固体、气体或液体）所隔开，就构成了电容器。两片金属称为的极板，中间的物质叫做介质。电容器也分为容量固定的与容量可变的。但常见的是固定容量的电容，最多见的是电解电容和瓷片电容。
在电子线路中，电容用来通过交流而阻隔直流，也用来存储和开释电荷以充任滤波器，平滑输出脉动信号。小容量的电容，通常在高频电路中使用，如收音机、发射机和振荡器中。大容量的电容往往是作滤波和存储电荷用。而且还有一个特色，一般 1 μ f 以上的电容均为电解电容，而 1 μ f 以下的电容多为瓷片电容，当然也有其他的，比方独石电容、涤纶电容、小容量的云母电容等,淘宝商城男装。电解电容有个铝壳，里面充斥了电解质，并引出两个电极，作为正（ + ）、负（ - ）极，与其它电容器不同，它们在电路中的极性不能接错，而其他电容则不极性。

三、可变电阻
电感器在电子制作中固然使用得不是许多，但它们在电路中同样主要。咱们以为电感器和电容器一样，也是一种储能元件，它能把电能改变为磁场能，并在磁场中储存能量。电感器用符号 l 表现，它的根本单位是亨利（ h ），常用毫亨（ mh ）为单位。它常常和电容器一起工作，形成 lc 滤波器、 lc 振荡器等,最好的女装。另外，人们还应用电感的特征，制作了阻流圈、变压器、继电器等。

可变电阻又称为电位器，电子装备上的音量电位器就是个可变电阻。然而一般认为电位器都是可以被手动调节的，而可变电阻正常都较小，装在电路板上不时常调节。可变电阻有三个引脚，其中两个引脚之间的电阻值固定，并将该电阻值称为这个可变电阻的阻值。第三个引脚与任两个引脚间的电阻值可以跟着轴臂的旋转而转变。这样，可以调节电路中的电压或电流，到达调节的后果。

这些直接标注的电阻，在新买来的时候，很轻易辨认规格。可是在装配电子产品的时候，必需斟酌到为当前检验的便利，把标注面朝向易于看到的处所。所以在弯脚的时候，要特别留神,淘宝网首页男装。在手工装配时，多这一道工序，不是什么大问题，但是主动出产线上的机器没有那么聪慧。而且，电阻器元件越做越小，直接标注的标志难以看清。因此，国际上习用“色环标注法”。事实上，“色环电阻”盘踞着电阻器元件的主流位置。“色环电阻”顾名思义，就是在电阻器上用不同颜色的环来表示电阻的规格。有的是用 4 个色环表示，有的用 5 个。有差别么？是的。 4 环电阻，一般是碳膜电阻，用 3 个色环来表示阻值，用 1 个色环表示误差。 5 环电阻一般是金属膜电阻，为更好地表示精度，用 4 个色环表示阻值，另一个色环也是表示误差 .

电子电路中，只有在电容器充电进程中，才有电流流过，充电过程停止后，电容器是不能通过直流电的，在电路中起着“隔直流”的作用。电路中，电容器常被用作耦合、旁路、滤波等，都是利用它“通交流，隔直流”的特性。那么交流电为什么可以通过电容器呢？我们先来看看交流电的特点。交流电不仅方憧憬复交变，它的大小也在按规律变化。电容器接在交流电源上，电容器持续地充电、放电，电路中就会流过与交流电变化规律一致的充电电流和放电电流。

不同的电容器贮存电荷的才能也不雷同。划定把电容器外加 1 伏特直流电压时所储存的电荷量称为该电容器的电容量。电容的基础单位为法拉（ f ）。但实际上，法拉是一个很不常用的单位，由于电容器的容量往往比 1 法拉小得多，常用微法（μ f ）、纳法（ nf ）、皮法（ pf ）（皮法又称微微法）等，它们的关联是： 1 法拉（ f ） = 1000000 微法（μ f ） 1 微法（μ f ） = 1000 纳法（ nf ） = 1000000 皮法（ pf ）
电力变压器就是把高压电变成民用市电，而我们的很多电器都是使用低压直流电源工作的，需要用电源变压器把 220v 交流市电变换成低压交流电，再通过二极管整流，电容器滤波，构成直流电供电器工作。电视机显象管需要上万伏的电压来工作，是由“行输出变压器”供给的。
光敏电阻 是一种电阻值随外界光照强弱（明暗）变化而变化的元件，光越强阻值越小，光越弱阻值越大。其形状和电路符号如图 2 所示。假如把光敏电阻的两个引脚接在万用表的表笔上，用万用表的 r × 1k 挡丈量在不同的光照下光敏电阻的阻值：将光敏电阻从较暗的抽屉里移到阳光下或灯光上，万用表读数将会产生变更。在完整黑暗处，光敏电阻的阻值可达几兆欧以上（万用表唆使电阻为无限大，即指针不动），而在较强光芒下，阻值可降到几千欧甚至 1 千欧以下。

第二节   电容器

继电器 就是电子机械开关，它是用漆包铜线在一个圆铁芯上绕几百圈至几千圈，当线圈中流过电流时，圆铁芯发生了磁场，把圆铁芯上边的带有接触片的铁板吸住，使之断开第一个触点而接通第二个开关触点。当线圈断电时，铁芯失去磁性，因为接触铜片的弹性作用，使铁板分开铁芯，恢复与第一个触点的接通。因而，可以用很小的电流去把持其余电路的开关。全部继电器由塑料或有机玻璃防尘罩维护着，有的仍是全密封的，以防触电氧化。
电感器的特性偏偏与电容的特性相反，它存在禁止交换电通过而让直流电通过的特性。

当然，电源变压器也有其不少毛病，例如功率与体积成正比，粗笨、效力低等，当初正在被新型的“电子变压器”所代替。电子变压器个别是“开关电源”，电脑工作须要的多少组电压就是开关电源供应的，彩电、显示器中更是无一例本地应用了开关电源。
四、特种电阻
第一节   电阻器

把电容器的两个电极分离接在电源的正、负极上，过一会儿即便把电源断开，两个引脚间依然会有残留电压（学了以后的教程，可以用万用表察看），我们说电容器储存了电荷。电容器极板间树立起电压，积蓄起电能，这个过程称为电容器的充电。充好电的电容器两端有必定的电压。电容器储存的电荷向电路释放的过程，称为电容器的放电。

小小的收音机上就有不少电感线圈，简直都是用漆包线绕成的空心线圈或在骨架磁芯、铁芯上绕制而成的。有天线线圈（它是用漆包线在磁棒上绕制而成的）、中频变压器（俗称中周）、输入输出变压器等等。
