某冲压车间重型钢结构厂房(现场照片).doc

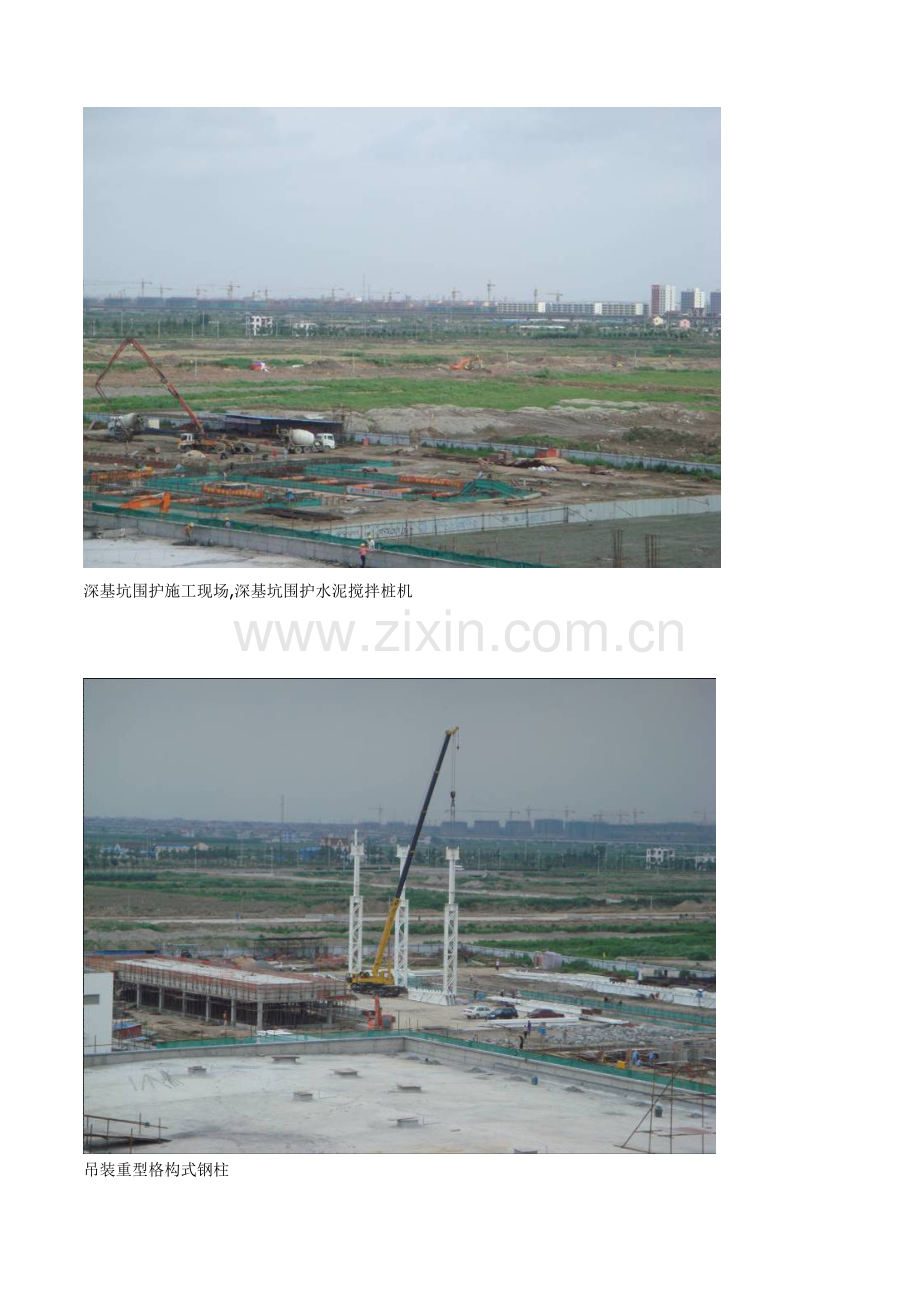

某冲压车间重型钢结构厂房（具体用钢量大于110公斤/平方米）三轴浇拌桩钻孔灌注桩桩机深基坑围护施工现场,深基坑围护水泥搅拌桩机吊装重型格构式钢柱吊装钢梁冲压车间外貌（尚未安装外墙彩钢板）内部构件（跨度30X2米长度12X12米高度21米）内景(东侧山墙彩钢板尚未安装)安装电气桥架行车外观每跨2台行车行车（大钩50吨+小钩20吨）吊钩（大钩50吨+小钩20吨）细部图重型格构式钢柱重型格构式钢柱(双侧I字钢)重型格构式钢柱(单侧I字钢翼缘宽度250mm)重型格构式钢柱(单侧I字钢腹板宽度600mm)重型格构式钢柱(单侧I字钢翼缘厚度20mm)重型格构式钢柱(中柱宽度1750mm)重型格构式钢柱(边柱宽度1300mm)重型格构式钢柱基础双杯口吊车梁重型格构式钢柱端头节点重型格构式钢柱侧面节点下柱柱间支撑上柱柱间支撑几何不变体系边柱端头节点上部结构上部结构细部-1上部结构细部-2 (柱端头刚性系杆)上部结构细部-3 (钢梁平面外刚性系杆)采光板30米跨钢梁3个连结节点(中间1个)30米跨钢梁3个连结节点(端头2个)上部结构全景屋面虹吸排水系统上下行车的钢梯(全景)上下行车的钢梯(细部-1)上下行车的钢梯(细部-2)上下行车的钢梯(细部-3)外侧面(尚未安装抗风柱及外墙板)外侧面细部外侧面双向檩条拐角细部外墙立面(短柱为女儿墙檩条连结柱)外墙立面远景现场铺设外墙板-1现场铺设外墙板-2现场铺设外墙板-3铺设完成的外墙板铺设完成的外墙板(中间细线条为上下彩板搭接的位置)双层彩钢板(中间为黄色的玻璃保温棉)雨篷-1雨篷-2外侧面(已经安装抗风柱及外墙板)外侧面内部抗风柱详图抗风柱上部抗风柱下部连结抗风柱下部连结(铰接)抗风柱和外墙檩条隅撑连结隅撑 (抗风柱部分节点-1)隅撑 (抗风柱部分节点-2)冲压地沟
