MS5821T001(_铝箔复合袋材料验收标准).doc

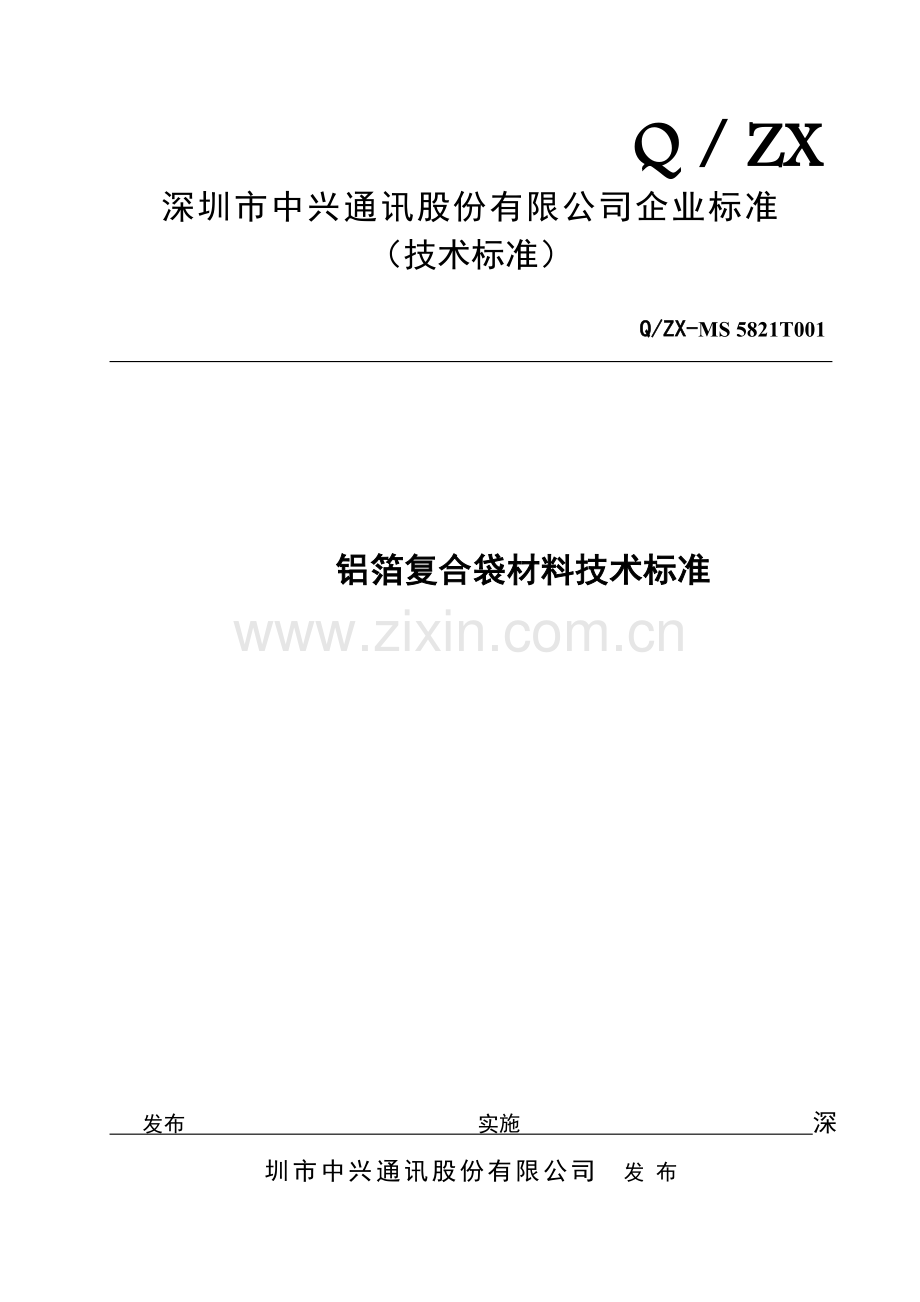

Q / ZX
深圳市中兴通讯股份有限公司企业标准
（技术标准）

Q/ZX-MS 5821T001

铝箔复合袋材料技术标准

发布 实施 深圳市中兴通讯股份有限公司 发 布

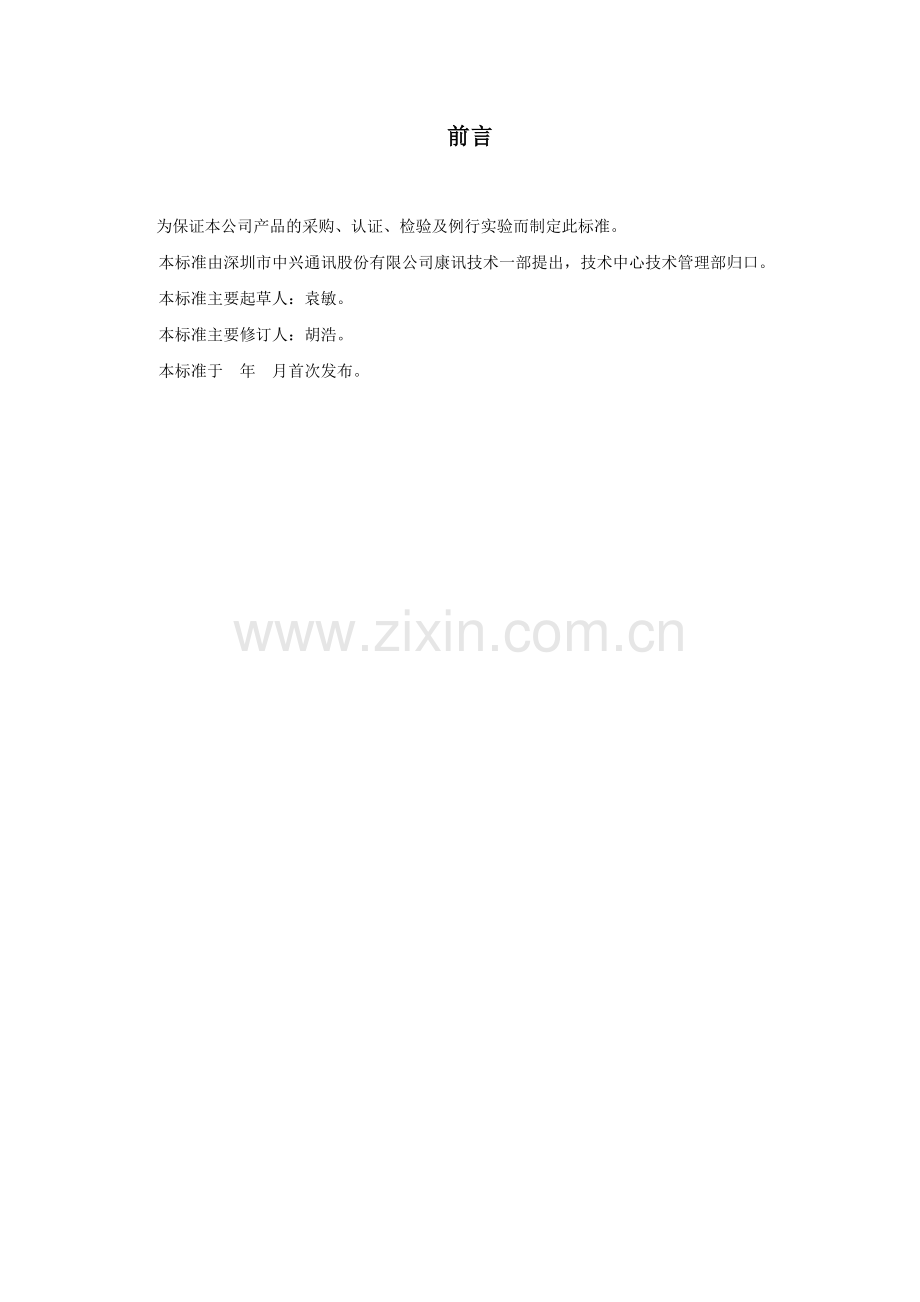

前言

为保证本公司产品的采购、认证、检验及例行实验而制定此标准。
本标准由深圳市中兴通讯股份有限公司康讯技术一部提出，技术中心技术管理部归口。
本标准主要起草人：袁敏。
本标准主要修订人：胡浩。
本标准于 年 月首次发布。

5821T001标准（试行） Q / ZX-MS5821T001

1. 适用范围
本标准明确公司外购的用于包装的铝箔复合袋材料的质量要求,保证采购材料规范性检验标准的完善、贯彻和实施。指导铝箔复合袋材料的供应商生产及来料检验.
2. 引用标准
GJB2605-96 可热封柔韧性防静电阻隔材料规范
Q/ZX 14.004–2001 来料包装通用技术要求
GB/T 4456-1996 包装用聚乙烯吹塑薄膜
3. 内容：
3.1. 技术要求
3.1.1. 材料平均厚度: 80±6μm。
3.1.2. 外形尺寸和偏差应符合设计图纸要求。
3.1.3. 不得有对使用有碍的气泡、穿孔、复合层分离、异味、脏污、条纹、暴筋、塑化不良、鱼眼僵块等缺陷。
3.1.4. 热封宽度≥10mm。
3.1.5. 产品物理机械性能应符合表1的要求
表1
项目
指标

PET/PE
PET/PET/AL/PE
拉伸强度（纵、横向）（N/cm2）
≥2940
≥2940
断裂伸长率（纵、横向）(%)
≥40
≥40
直角撕裂强度（纵、横向）（N/cm2）
≥392
≥392
剥离强度（纵横向）（N/15mm）
≥1.96
≥1.372
热封强度（纵横向）（N/15mm）
≥14.7
≥14.7
透氧量（ml/m224hr）
80-100
≤3.0
透湿量（g/m224h）
≤5.0
≤2.0
4. 检验规范
4.1. 厚度和偏差。
使用千分尺检验，至少测量三点，结果以平均厚度表示，计算结果准确到0.001mm。厚度偏差及合格判定：80±6μm，合格；80±10μm，超差使用。
4.2. 外形尺寸和偏差
用大于被测材料宽度、分度为1mm的钢直尺，将铝箔复合袋沿平面拉开，注意确保对材料仅施加最小的拉伸，并将钢直尺置于材料上，使尺与材料纵向成直角，尺上的零刻度与材料左侧长边成一直线。确定材料右侧长边在尺上的精确位置，精确到1mm。判定见表2：
表2

宽度（折径），mm
偏差，mm
合格
超差使用
101～200
±3
±5
201～300
±3
±7
301～400
±4
±10
401～500
±5
±12
501～800
±7
±15
801～1000
±10
±20
＞1000
±1.2%
±2.0%
4.3. 外观质量
目测，有对使用有碍的气泡、穿孔、复合层分离、异味、脏污、条纹、暴筋、塑化不良、鱼眼僵块等缺陷，判定不合格。
4.4. 产品物理机械性能
非必检项目，可每6个月要求供方提供第三方检测报告，报告必须覆盖表1所含内容。
4.5. 抽样
抽样数见表3，要求100%合格。
表3
送检批量
（个）
抽样数
（个）
0～150
10
151～280
20
281～1200
32
1201～3200
80
5. 包装要求
5.1 材料为单件防护性包装,要求来料表面无划伤。用于机柜类包装的铝箔膜袋可10个一起用牛皮纸做外包装。
5.2 来料外包装物必须有明确标识.材料规格型号标识清晰, 字迹必需清晰醒目、不脱落。
5.3其余项目符合Q/ZX 14.004–2001 《来料包装通用技术要求》
