CFB锅炉燃烧系统设计导则
1， 风道燃烧器的计算方法：
1） 根据煤质挥发份大小、燃烧器种类及数量确定风道燃烧器的热负荷
2） 按风道燃烧器的热负荷计算其烟气量及温度，据此计算烟气通过布风板时的阻力，此阻力不大于正常运行时一次风通过布风板的阻力
3） 风道燃烧器烟气通过布风板的速度不大于布风板允许的上限
4） 建议：以风道燃烧器为主，床上启动燃烧器或床枪二取一，避免三种燃烧器的设计形式
2， 蒸汽（空气）机械雾化油枪的调节比
1） 低压为50PSI（3.5atm）高压为200PSI（14atm）----调节比为2.8~3.0（汽耗为12.2%）----高压为275PSI（19.35atm）----调节比为3.4（汽耗为7.8%）
2） 低压为25PSI（1.75atm）高压为200PSI（14atm）----调节比为4.8~5.5（汽耗为12.2%）----高压为275PSI（19.35atm）----调节比为5.9（汽耗为7.8%）
说明：上述数据是以出力为850Kg/h（0#轻柴油）为例的蒸汽（空气）机械雾化油枪计算结果，
3， 风道燃烧器的调节比：

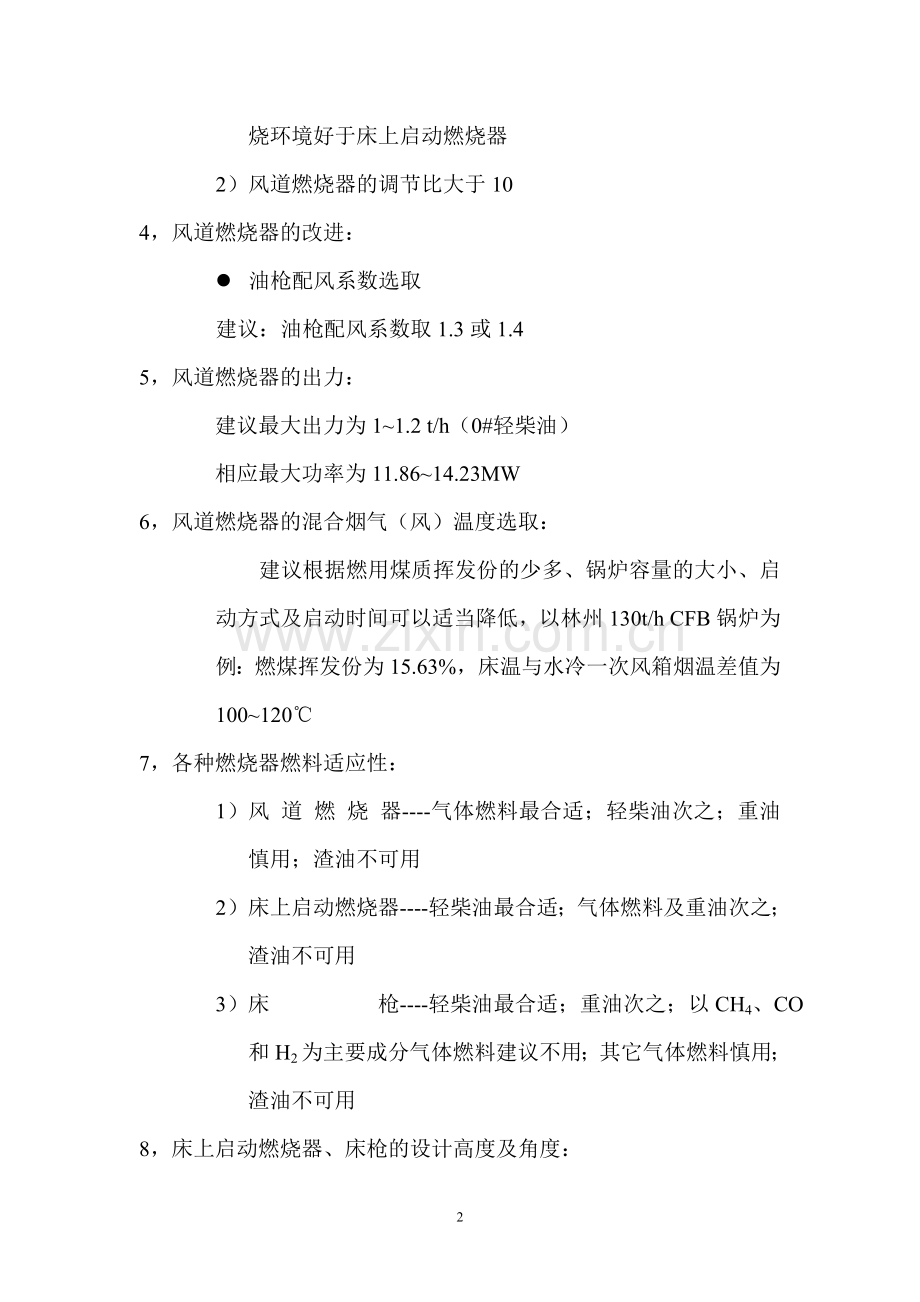

1） 风道燃烧器燃烧环境好于煤粉炉燃烧器，煤粉炉燃烧器燃烧环境好于床上启动燃烧器
2） 风道燃烧器的调节比大于10
4， 风道燃烧器的改进：
l 油枪配风系数选取
建议：油枪配风系数取1.3或1.4
5， 风道燃烧器的出力：
建议最大出力为1~1.2 t/h（0#轻柴油）
相应最大功率为11.86~14.23MW
6， 风道燃烧器的混合烟气（风）温度选取：
建议根据燃用煤质挥发份的少多、锅炉容量的大小、启动方式及启动时间可以适当降低，以林州130t/h CFB锅炉为例：燃煤挥发份为15.63%，床温与水冷一次风箱烟温差值为100~120℃
7， 各种燃烧器燃料适应性：
1） 风 道 燃 烧 器----气体燃料最合适；轻柴油次之；重油慎用；渣油不可用
2） 床上启动燃烧器----轻柴油最合适；气体燃料及重油次之；渣油不可用
3） 床 枪----轻柴油最合适；重油次之；以CH4、CO和H2为主要成分气体燃料建议不用；其它气体燃料慎用；渣油不可用
8， 床上启动燃烧器、床枪的设计高度及角度：
AAP公司

距布风板高度
倾斜角度
燃油量
床上启动燃烧器
3m
25°或30°
30MW-2.53 t/h
床枪
1m
25°或30°
15MW-1.265t/h
四川内江高坝电厂

距布风板高度
倾斜角度
燃油量
床上启动燃烧器
2m
22°（测量）
1.6 T/h
床枪
0.5m
14°（测量）
0.5T/h
建议根据煤质挥发份、燃烧器（床枪）数量及单枪出力大小合理设计，以增加燃烧器的热利用率（有关参数见下图）

距布风板高度
倾斜角度
燃油量
床上启动燃烧器
2~3m
15~30°
1.0~1.5 t/h
床枪
0.5~1.0m
15~30°
0.5~0.8 t/h
9， 床枪及其出力：
1） 床枪特点----无点火器、无火检、无配风、无火焰
2） 床枪作用----启动及低负荷稳燃
3） 床枪本质----优质燃料的给料设备
10， 建议燃烧器及床枪设计系列化
11， 风道燃烧器测点：
1） 预燃室壁温测点安装较少
2） 混合室温度测点失真
3） 建议在某台CFB锅炉风道燃烧器多设测点以便积累经验
12， 气枪火焰干涉问题：
考虑火焰干涉
13， 火焰检测器：
两个火检（常用三级点火）----TRD标准
一个火检（常用二级点火）----HBC标准
15启动燃烧系统：
床上启动燃烧器----蒸汽雾化----仅炉前串联设置两个快速启闭阀----TRD标准----降低Nox排放量（调节比）
床枪----机械雾化----总管路、炉前管路各设置一个快速启闭阀----NFPA标准----降低成本（减少汽耗）
