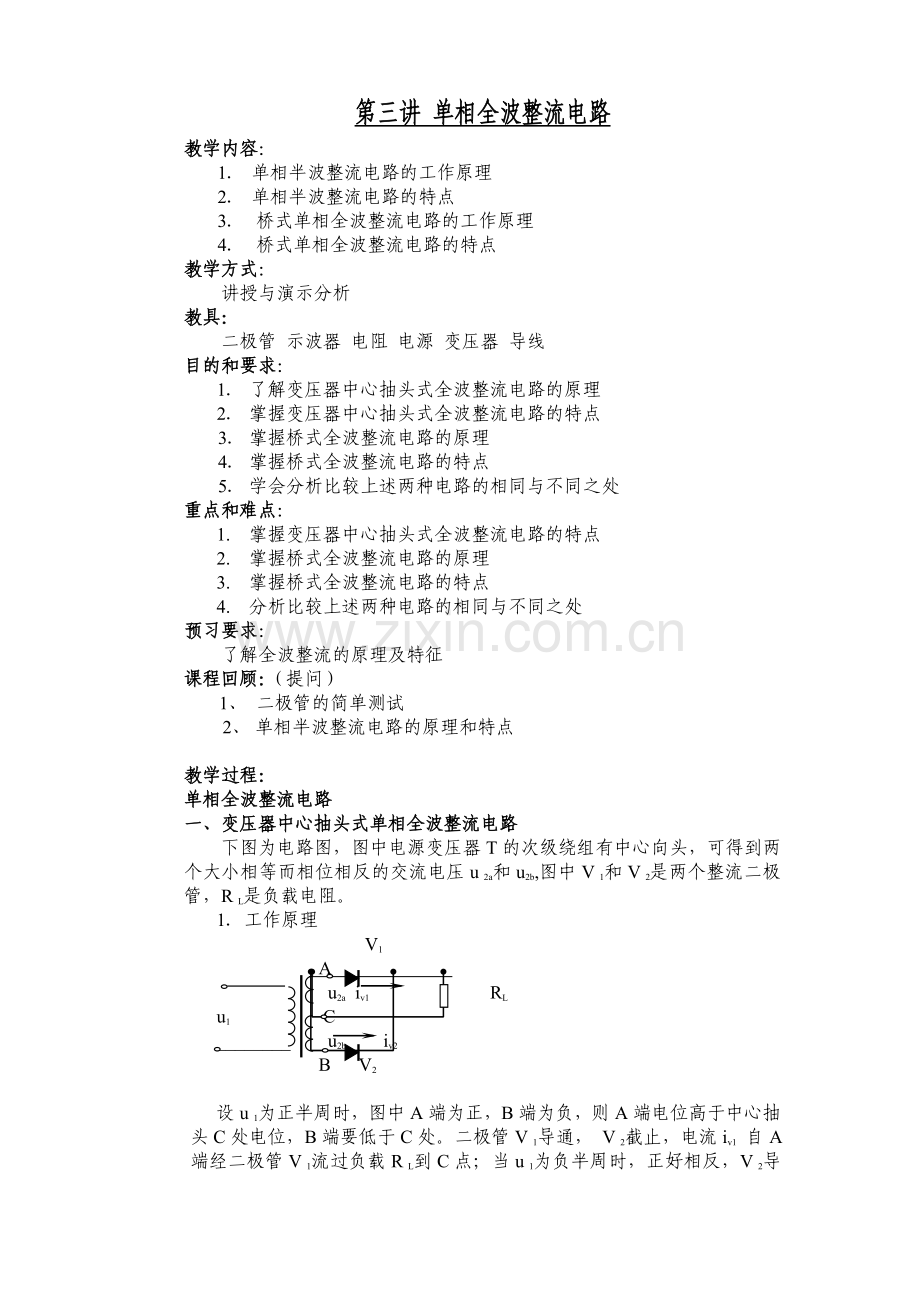

第三讲 单相全波整流电路.doc_第1页
第1页 / 共5页

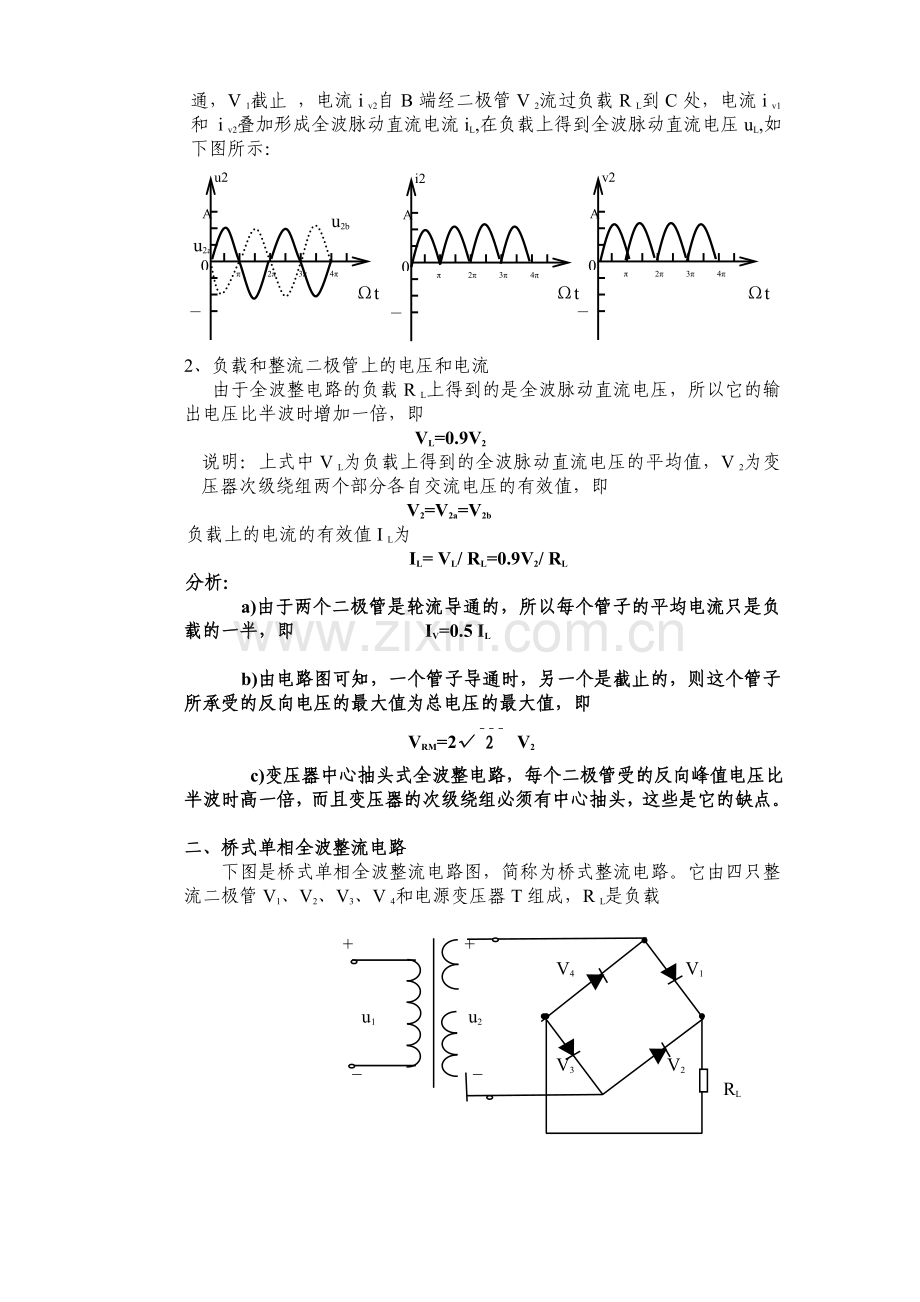

第三讲 单相全波整流电路.doc_第2页
第2页 / 共5页


点击查看更多>>
资源描述
第三讲 单相全波整流电路 教学内容: 1. 单相半波整流电路的工作原理 2. 单相半波整流电路的特点 3. 桥式单相全波整流电路的工作原理 4. 桥式单相全波整流电路的特点 教学方式: 讲授与演示分析 教具: 二极管 示波器 电阻 电源 变压器 导线 目的和要求: 1. 了解变压器中心抽头式全波整流电路的原理 2. 掌握变压器中心抽头式全波整流电路的特点 3. 掌握桥式全波整流电路的原理 4. 掌握桥式全波整流电路的特点 5. 学会分析比较上述两种电路的相同与不同之处 重点和难点: 1. 掌握变压器中心抽头式全波整流电路的特点 2. 掌握桥式全波整流电路的原理 3. 掌握桥式全波整流电路的特点 4. 分析比较上述两种电路的相同与不同之处 预习要求: 了解全波整流的原理及特征 课程回顾:(提问) 1、 二极管的简单测试 2、 单相半波整流电路的原理和特点 教学过程: 单相全波整流电路 一、 变压器中心抽头式单相全波整流电路 下图为电路图,图中电源变压器T的次级绕组有中心向头,可得到两个大小相等而相位相反的交流电压u和u,图中V和V是两个整流二极管,R是负载电阻。 1. 工作原理 V A u i R u C ________ u i B V 设u为正半周时,图中A端为正,B端为负,则A端电位高于中心抽头C处电位,B端要低于C处。二极管V导通, V截止,电流i 自A端经二极管V流过负载R到C点;当u为负半周时,正好相反,V导通,V截止 ,电流i自B端经二极管V流过负载R到C处,电流i和 i叠加形成全波脉动直流电流i,在负载上得到全波脉动直流电压u,如下图所示: A -A 0 tWw v2 1 π 2π 3π 4π A -A 0 tWw i2 1 π 2π 3π 4π A -A 0 tWw u2 1 π 2π 3π 4π u u Ωt Ωt Ωt 2、负载和整流二极管上的电压和电流 由于全波整电路的负载R上得到的是全波脉动直流电压,所以它的输出电压比半波时增加一倍,即 V=0.9V 说明:上式中V为负载上得到的全波脉动直流电压的平均值,V为变压器次级绕组两个部分各自交流电压的有效值,即 V=V=V 负载上的电流的有效值I为 I= V/ R=0.9V/ R 分析: a)由于两个二极管是轮流导通的,所以每个管子的平均电流只是负载的一半,即 I=0.5 I b)由电路图可知,一个管子导通时,另一个是截止的,则这个管子所承受的反向电压的最大值为总电压的最大值,即 V=2√2(---) V c)变压器中心抽头式全波整电路,每个二极管受的反向峰值电压比半波时高一倍,而且变压器的次级绕组必须有中心抽头,这些是它的缺点。 二、 桥式单相全波整流电路 下图是桥式单相全波整流电路图,简称为桥式整流电路。它由四只整流二极管V、V、V、V和电源变压器T组成,R是负载 + + V V u u _ _ V V R 1. 工作原理 如图A所示,设u为正半周时,A端电位高于B端电位,二极管V、V导通,V、V截止,电流i由A端流过V、R、V到B端。如图B所示,当u为负半周时,二极管V、V导通, V、V截止 ,电流i由B端流过到A端。在这两个半周期里,分别流过负载R的电流i和i的方向是相同的。这样在整个周期内,都有方向不变的电流通过负载,且i和i叠加形成了电流i。在这种电路中u、i、i和i的波形对应关系如图C 2、 负载上和整流二极管上的电压和电流 桥式整流电路中负载上得到的是全波脉动直流电,波形的中心抽头式全波整流电路相同,所以负载上的电压和电流的计算公式是一样的,即 V=0.9V I= V/ R=0.9V/ R 在桥式整流中,每个二极管在电压变化一周期内只有半个周期导通,所以二极管的平均电流是负载的一半,即 I=0.5 I 每个二极管在截止时所承受的最大反向电压是的最大值,即 V=√2(---) V 说明:桥式整流电路虽然比中心抽头式多用了一倍的二极管,但二极管的反向峰值电压低了一半,而且不用中心抽头,因而应用广泛。 i + +A V V u u _ _ V V B R A) u为正半周时电流方向 i + _A V V u u _ +B V V R B) u为负半周时电流方向 -A 0 tWw i 1 π 2π 3π 4π -A 0 tWw i 1 π 2π 3π 4π -A 0 tWw u2 1 π 2π 3π 4π √2(---) V Ωt Ωt Ωt V -A 0 tWw v 1 π 2π 3π 4π I -A 0 tWw i 1 π 2π 3π 4π Ωt Ωt C)桥式整流电路工作波形图 举例:有一直流负载,需要直流电压V=60V,直流电流I=4A。如果采用桥式整流,求电源变压器次级电压V并选择整流二极管。 解:因为V=0.9 V 所以V= V÷0.9≈66.7V 流过二极管的平均电流为I=0.5 I=2A 二极管承受的反向最大电压(峰值电压)为V=√2(---) V≈94V 查手册可选用整流电流为3A额定反向工作电压为100V的整流二极管2CZ12A四只。 三、 课堂练习 在图A所示的桥式电路中,若有一个二极管内部短路会出现什么现象?若有一个二极管方向接反了,会出现什么现象?    分析:若是有个二极管内部短路,则电路会短路。     若是有个二极管接反了,则电路也会短路。 四、 课后小结: 1、 中心抽头式全波整流电路的原理和特点。 2、 桥式全波整流电路的有的是和特点。 五、  作业: 习题一 1-10 1-12
