9地形图应用-.ppt

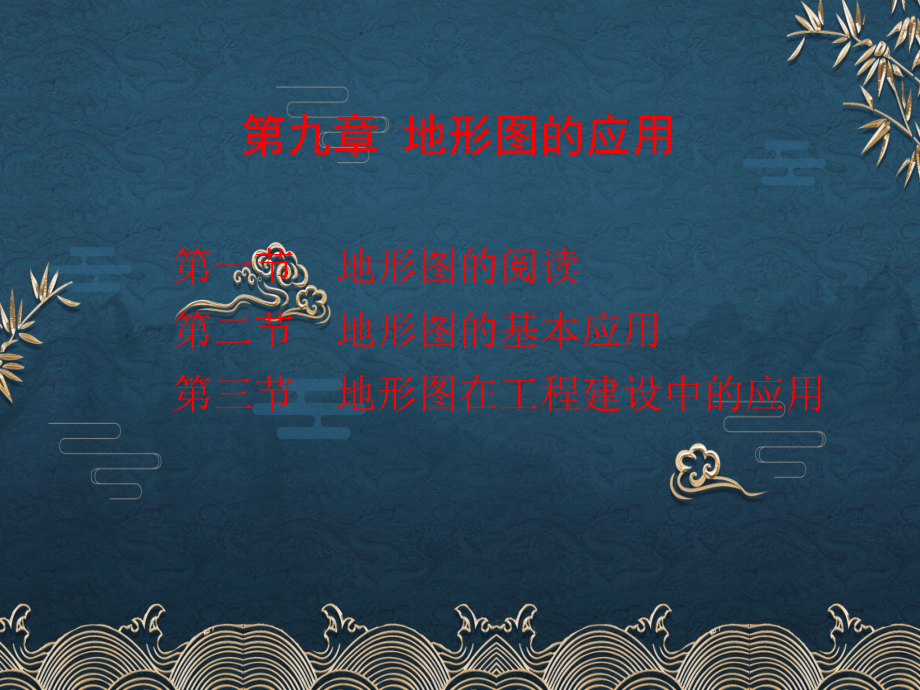

单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,化学工业出版社,建筑工程测量,普通高等教育“十一五”国家级规划教材,郭玉珍 制作,周建郑 审核,教育部高职高专规划教材,第,九章 地形图的应用,第一节,地形图的阅读,第二节地形图的基本应用,第三节,地形图在工程建设中的应用,第一节地形图的阅读,正确地阅读和使用地形图，是建筑工程技术人员必须具备的基本技能。,阅读的主要,目的和任务,：识读符号和注记,地形图阅读的,基本顺序,：可按先图外后图内、先地物后地貌、先主要后次要、先注记后符号,一般,方法和步骤：,一、图廓外的有关注记,二、地貌阅读,三、地物阅读,四、植被分布,一、图廓外的有关注记,二、地貌阅读,根据等高线读出山头、洼地、山脊、山谷、山坡、鞍部等基本地貌，并根据特定的符号读出雨裂、冲沟、峭壁、悬崖、陡坎等特殊地貌。,据等高线的密集程度分析地面坡度的变化情况。,三、地物阅读,根据图上地物符号和有关注记，了解各种地物的形状、大小、相对位置关系以及植被的覆盖状况。,四、植被分布,阅读,植被是指覆盖地球表面上的各种植物的总称。,据等高线及高程标记来确定若某点,A,正好在等高线,上，,H,A,=102.0m。,点,B,不在等高线,上，过,B,点作垂直于相邻等高线的线段,mn,量取,mn,=9.0mm,，,mB,=2.8mm,，,等高距,h,=2,m,，则,B,点的高程,H,B,可按比例内插求得:,一、在图上确定某点的高程和坐标,第二节地形图的基本应用,已知：,10cm10cm的坐标方格网,西南,角点的坐标,(20,10),求：,图上A点的坐标,a,p,q,d,B,b,c,A,ap=80.2m,af=50.3m xA=xa+ap=20100+80.2=20180.2m yA=ya+af=10200+50.3=10250.3m,校核,二、在图上确定两点间的距离,确定图上某直线的水平距离有两种方法,(一)直接量测,(二)坐标计算,适用范围：两点距离较长时,1100 1200 1300 1400 1500,1000,A,B,p,n,m,q,(X,0,Y,0,),400,500,600,700,800,o,1:1000,三、在图上确定某直线的坐标方位角,1.,图解法,器材：,量角器,测直线AB的坐标方位角和BA的坐标方位角,2.,解析法,直线较长时,根据,x,y,的正负号，,确定,方位角,的象限,四、确定图上某直线的坡度,地面坡度,：,高差与水平距离之比,，以,i,表示,设地面两点间的水平距离为D，高差为h，则i计算,公式为,:,式中,：,d为两点在图上的长度,单位,为米；,M为地形图比例尺分母。,例：,A、B,两点，设其高差,h,为lm，若量得,AB,图上的长度为2cm，并设地形图比例尺为1:5000，则,AB,线的地面坡度为：,注：,坡度,i,常以百分率或千分率表示。,第三节地形图在工程建设中的应用,一、按,设计线路绘制纵断面图,纵断面图,:,显示沿指定方向地球表面起伏变化的剖,面,图,绘制步骤：,(1),在绘图纸或方格纸上绘制MN水平线，过M点作MN的垂线作为高程轴线。,(2),在,地形图上用卡规自M点分别卡出M点至各点的水平距离，并分别在图上自M点沿MN方向截出相应的点。,(3),再在地形图上读取各点的高程，按高程比例尺向上作垂线。,(4),用光滑的曲线将各高程顶点连接起来，即得MN方向的纵断面图。,需要注意的是：,（,1,）断面过山脊、山顶或山谷等处高程变化点的高程,(,如,a,、,b,、,c,等点,),，可用比例内,插法求得。,（,2,）绘制纵断面图时，为了使地面的起伏变化更加明显，高程比例尺一般比水平距离比例尺大,10,20,倍。如图,7-17,的水平比例尺是,1:2000,，高程比例尺为,1:200,。,（,3,）高程起始值要选择恰当，使绘出的断面图位置适中。,二、在地形图上按限制坡度选择最短路线,1,、根据限制坡度求出相邻等高线之间的最小平距,d,2,、以,A,为圆心，,以,d,为半径,，找出与相邻等高线的交点,3,、依次做法，直到终点，,依次连接各点,（,1,）几何要素法,其中,p,=,(a+b+c)/2,三、图形的面积量算,1.,规则多边形面积量算,把图形分解成简单的几何形状，计算所有简单几何图形面积之和。,2,3,A1,A2,A3,1,4,5,A=A1+A2+A3,常用几合图形：,三角形 长方形,梯 形 正方形,扇 形 圆 形,（,2,）坐标计算法,化成一般形式：,2.,不规则多边形面积量算,（,1,）透明方格纸法,（,2,）平行线法,四、场地平整时的填挖边界线确定和土方量计算,1.,设计成水平场地,例如：某山地斜坡整理成高程为,50m,的平地。,步骤：,1),确定填、挖边界线；,（高程为,50m,处的等高线为填、挖边界线）；,2),在图上绘方格,(,22cm,),内插各方格顶点高程,(,实地高程,H,);,3),计算各方格顶点填、挖数值,h=H-50m,。,注：交点右为,H,、左为,h,。,50m,以上挖、以下填。,4,）计算填、挖土方量：,2.,设计,成,一,定,坡,度,的,倾,斜,地,面,H0,（二）设计成一定坡度的倾斜地面,1,）在地形图上绘制方格网,LL,；,2,）计算场地的设计高程,H,；,3,）绘制设计等高线，求各方格顶点的,设计高程,Hi,；,4,）确定填、挖边界,；,5,）计算挖、填高度,h=H-Hi,；,6,）计算填、挖方量。,方法步骤：,
