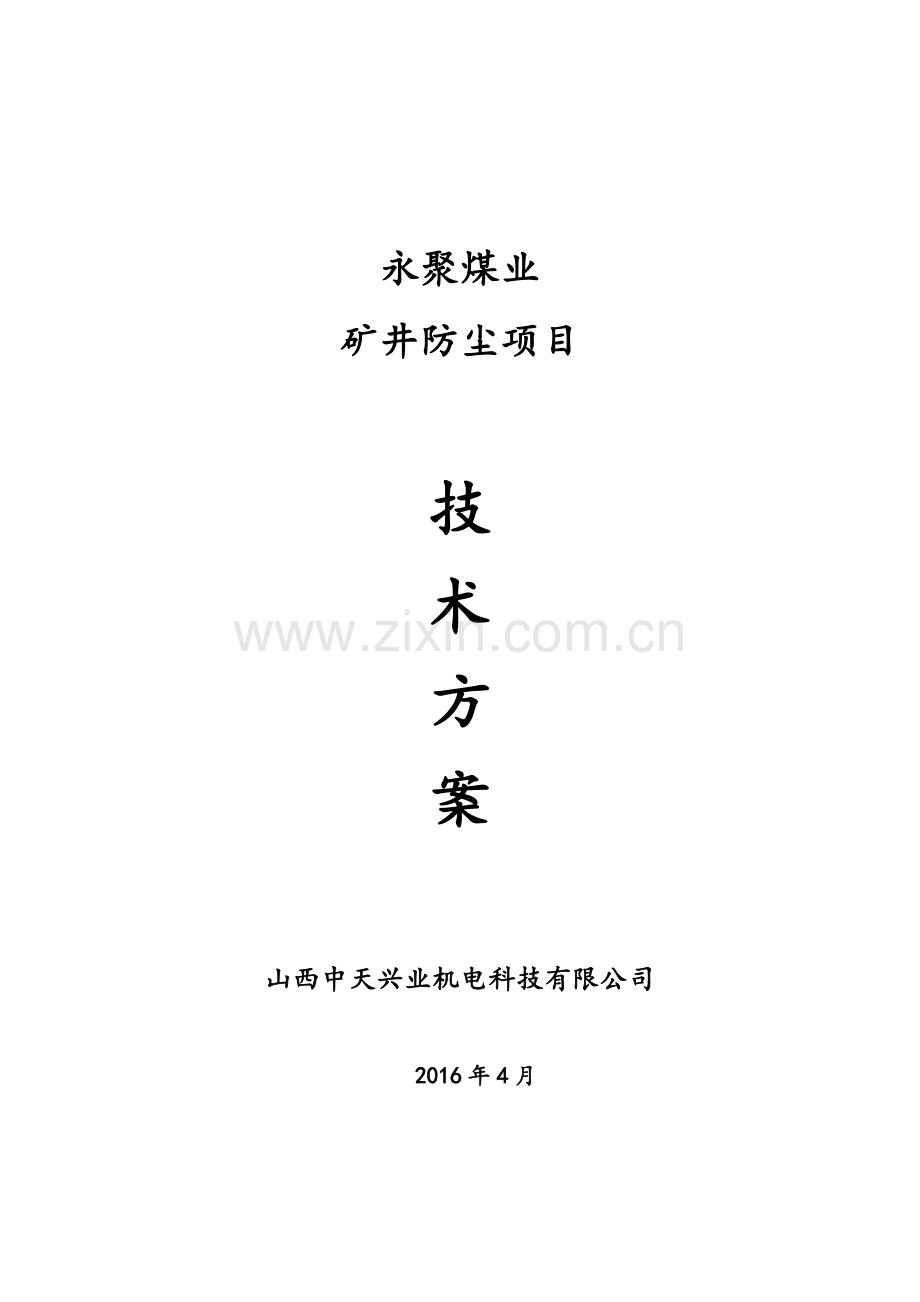

永聚煤业
矿井防尘项目

技
术
方
案

山西中天兴业机电科技有限公司

2016年4月

目 录

一、项目设计目标 3
二、项目概况 3
三、设备介绍 3
四、售后服务 7

一、项目设计目标
针对煤矿现状与今后的发展，本次设计总体目标是为煤矿提供井下一系列环境治理的解决方案。
1.  按各工作场所的需要，配置相应的喷雾降尘装置，确保粉尘治理、环境净化做到最佳效果。
2.  确保装置符合煤矿对矿用电气产品的本质安全型要求。
3.  整体设计具有高安全性、易操作和易维护性
二、项目概况
根据永聚煤业的现场情况制定以下喷雾降尘方案
l 回采工作面安装四套风水联动自动喷雾降尘装置
l 回风顺槽安装四套风水联动自动喷雾降尘装置。
l 掘进工作面安装四套风水联动自动喷雾降尘装置
三、设备介绍
(一)ZP127矿用自动洒水降尘装置-大巷定时自动喷雾装置
1. 产品介绍
大巷自动喷雾装置是微电脑程序自动控制，实现自动控制喷雾降尘，当热释光控传感器探测到过往行人时，将信号传递到主控箱，主控箱即控制电动球阀关闭，停止洒水喷雾；当人离开洒水区域后，热释光控传感器无信号输出，延时所设定的时间后，电动球阀开启继续喷雾。主控箱设计为微电脑控制，装置功能，喷雾时间、传感器状态等均在液晶显示屏上显示
2.  配置设备
  主控箱1台（ZP-127Z）、热释光控传感器2台(ZP-12R)、电动球阀1台(DFH-20/7)。水幕（高压镀锌管、连接件、水质过滤器，喷嘴及高压胶管等）
3. 主要技术参数
1) 主控箱电源额定电压 127VAC
2) 电动球阀动作额定电压 15VDC
3) 主控箱本安输出电压 12VDC
4) 主控箱本安最大输出电流 470mA
5) 主控箱本安输出最高开路电压 12V/310Ma;15V/269
6) 传感器工作额定电压 12VDC
7) 热释电传感器输出信号 3VDC≤高电平≤12VDC;0V/DC≤低电平≤1VDC
8) 装置主控箱信号输入 高电平≥6.0V，低电平≤0.5V
9) 动作控制时间 5s-1200s
10) 适用水压 0.2-7.0MPa
11) 工作方式 连续
(二) ZP127矿用自动洒水降尘装置-风水联动降尘装置
1. 产品介绍
风水联动喷雾又叫气水喷雾，具有高效、低能耗、喷雾距离远等特点。主要原理是利用专用雾化喷嘴将高速的空气流和高压水进行气水混合雾化，形成比传统喷雾更细小的水雾，，形成一种薄雾团，以增加在空中的滞留时间，增加水雾的降尘面积，同时薄雾团对粉尘具有更好的吸附作用，从而带到更好的降尘效果。
风水联动示意图如下：

2. 配置设备
主控箱1台（ZP-127Z）、热释光控传感器2台(ZP-12R)、
2. 配置设备
电动球阀2台，风水喷嘴5-6个及水幕（高压镀锌管、连接件、水质过滤器、PO气管等）
3. 主要技术参数
1) 主控箱电源额定电压 127VAC
2) 电动球阀动作额定电压 15VDC
3) 主控箱本安输出电压 12VDC
4) 主控箱本安最大输出电流 470mA
5) 主控箱本安输出最高开路电压 12V/310Ma;15V/269ma
6) 传感器工作额定电压 12VDC
7) 热释电传感器输出信号 3VDC≤高电平≤12VDC;0V/DC≤低电平≤1VDC
8) 装置主控箱信号输入 高电平≥6.0V，低电平≤0.5V
9) 动作控制时间 5s-1200s
10) 14．适用水压 0.2-7.0MPa
11) 工作方式 连续

四、售后服务
1、 保修期：
卖方所供所有设备自使用之日起，质保期为一年。
2、 服务收费标准（保质期内、保质期外）；
l 保修期内：质保期内产品发生的质量问题，卖方必须免费提供维修，
l 保修期外：只收取设备的成本费及人员差旅费，保修期外设备成本费以厂家开具的设备销售发票为准
