半弹性地基计算平流沉淀池（方法二）
1、 设计资料
（1） .设计简图见P-1，地面或非地震区，按气象条件可不考虑抗冻。

（2） .混凝土强度等级C25，抗渗等级P6；钢筋采用HRB400级。
（3） .地基承载能力允许值fa=80KN/m2，土壤形变模量E0=6.0MPa。
（4） .吸泥机轮压P=20KN,轮距a=2m。
（5） .弹性地基上截条的计算公式和计算系数表格取自《弹性地基上结构物的计算》（戈尔布若夫—伯沙道夫著）；温度伸缩缝间距计算参考《防水混凝土及其应用》（冶金建筑研究院主编)。
（6） .地基承载能力验算
荷载计算（取1m宽板带计算）
走道板重：池壁自重：
底板自重：几何计算

所以满足地基承载力要求。

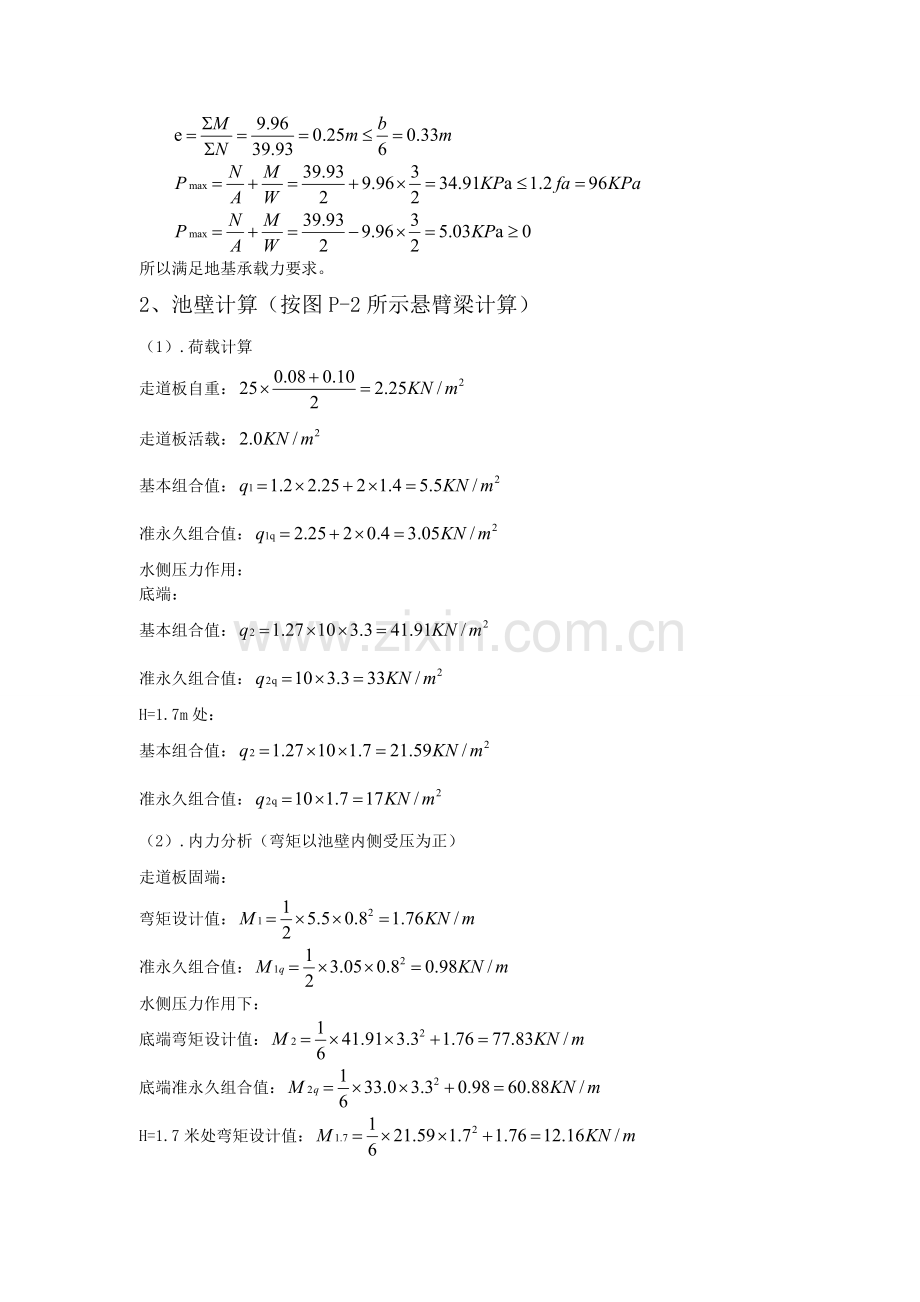

2、 池壁计算（按图P-2所示悬臂梁计算）
（1） .荷载计算
走道板自重：
走道板活载：
基本组合值：
准永久组合值：
水侧压力作用：
底端：
基本组合值：
准永久组合值：
H=1.7m处：
基本组合值：
准永久组合值：
（2） .内力分析（弯矩以池壁内侧受压为正）
走道板固端：
弯矩设计值：
准永久组合值：
水侧压力作用下：
底端弯矩设计值：
底端准永久组合值：
H=1.7米处弯矩设计值：
H=1.7米处准永久组合值：
壁板角隅弯矩：
弯矩设计值：
准永久组合值：
（3） .截面计算
A. 池壁内侧钢筋按控制裂缝展开宽度查表：
H=1.7m处设置12@200（M=31.01KN.m）
底端设置12@100（M=78.82KN.m）
B. 池壁外侧钢筋按构造设置12@200
池壁水平钢筋按构造设置12@200
壁板的角隅处加筋12@200
3、 底板计算
（1） .底板下的地基将平面变形工作，故顺横向去单位截条计算。
（2） .荷载计算
A. 吸泥机轮压力假设以角向下传递（如图P-3）

B.边墙重
标准值设计值：
边墙在水侧压力作用下底端的弯矩：
弯矩设计值：m=77.83KN.m
准永久组合值：
C.中间导流墙及走道板重（走道板折算厚度取20cm，导流墙为240mm,墙高3.1m，两面有2cm厚水泥砂浆抹面）
标准值：
设计值：
忽略吸泥机轮压产生的偏心距。
D.底板自重
标准值：
设计值：
水压力：
标准值：
设计值：
（3） .内力分析
A. 计算数据
截条的半长l=13.95m，截条的厚度h=0.35m。
截条的柔和指数
截条的特征值：
截条的折算长度：
B. 当池内满水时截条的计算（计算简图见P—4）
截条左端至个集中荷载的折算距离为：

截条上的荷载为：
基本组合值：

m1=—77.83KN/m m3=77.83KN/m

准永久组合值：

m1q=—77.83KN/m m3q=77.83KN/m

各种荷载作用下截条的弯矩（底板下侧受拉为正）：
弯矩设计值：

准永久组合计算的弯矩值：

公式中、、、、、可由表2.2.5—105、2.2.5—106、2.2.5—109及2.2.5—113查得。截条的弯矩计算见表格P—1中，、、分别表示坐标原点在截条左端、右端和P2处，各计算截面对原点的折算距离。
C. 当水池放空时（有吸泥机轮压）
截条上的荷载为：
基本组合值：

m1=m3=0
准永久组合值：

m1q=m3q=0
各种荷载作用下截条的弯矩（底板下侧受拉为正）：
弯矩设计值：

准永久组合计算的弯矩值：

同理计算出截条的弯矩列于表P—2。
（4） .截面计算
A. 底板的控制弯矩
设计值：
准永久组合计算弯矩：
B. 钢筋按控制裂缝展开宽度，查表（2.3.2—25）设置：
上层钢筋12@100（89.52KN.m）
下层钢筋20@120（167.09KN.m）
C. 利用最大裂缝宽度计算公式验算下层钢筋：
c=40mm d=20mm

满足要求。
