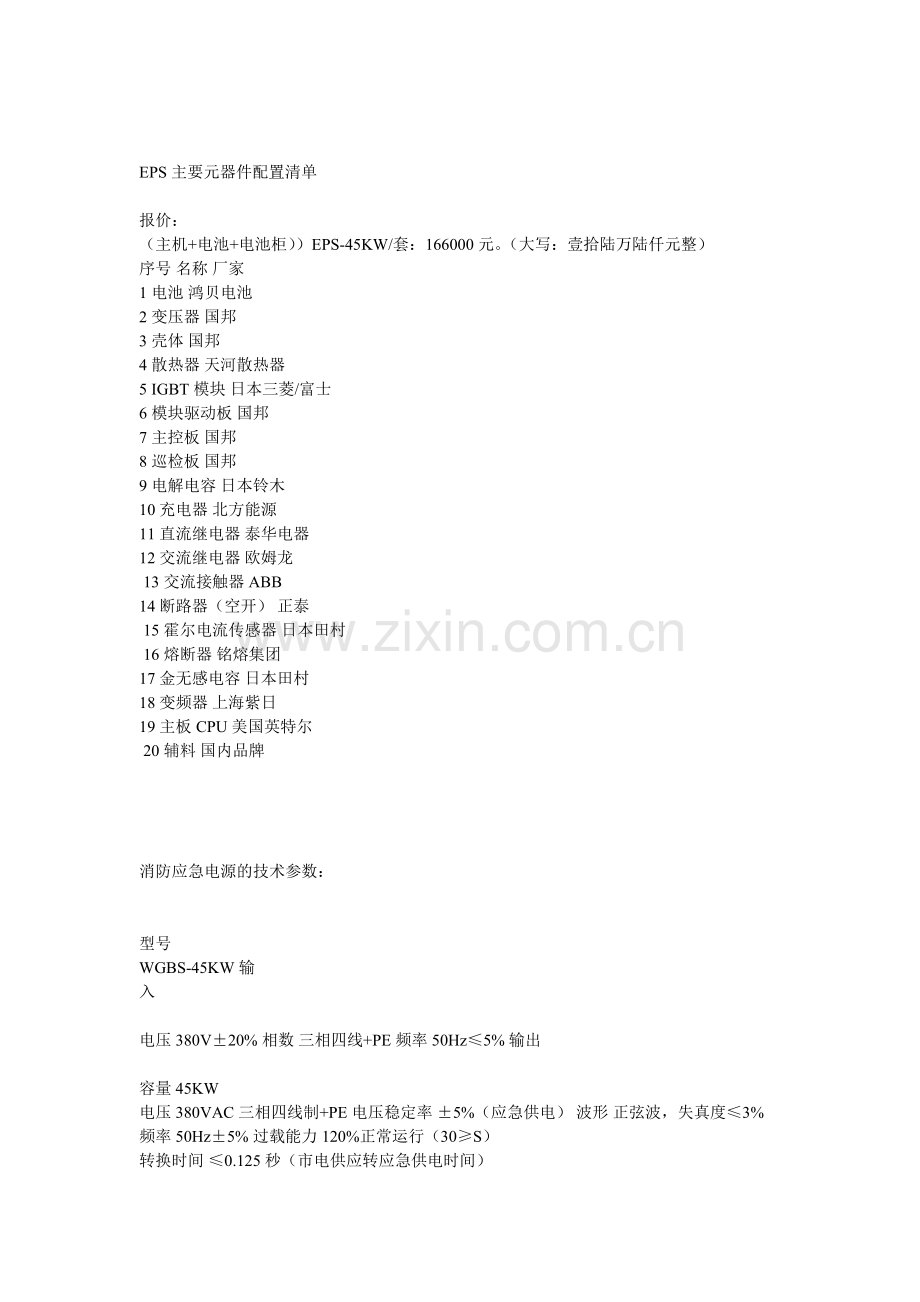

EPS主要元器件配置清单.doc

EPS主要元器件配置清单

报价：
（主机+电池+电池柜））EPS-45KW/套：166000元。（大写：壹拾陆万陆仟元整）
序号 名称 厂家
1 电池 鸿贝电池
2 变压器 国邦
3 壳体 国邦
4 散热器 天河散热器
5 IGBT模块 日本三菱/富士
6 模块驱动板 国邦
7 主控板 国邦
8 巡检板 国邦
9 电解电容 日本铃木
10 充电器 北方能源
11 直流继电器 泰华电器
12 交流继电器 欧姆龙
 13 交流接触器 ABB
14 断路器（空开） 正泰
 15 霍尔电流传感器 日本田村
 16 熔断器 铭熔集团
17 金无感电容 日本田村
18 变频器 上海紫日
19 主板CPU 美国英特尔
 20 辅料 国内品牌

消防应急电源的技术参数：

型号
WGBS-45KW 输
入

电压 380V±20% 相数 三相四线+PE 频率 50Hz≤5% 输出

容量 45KW
电压 380VAC三相四线制+PE 电压稳定率 ±5%（应急供电） 波形 正弦波，失真度≤3%
频率 50Hz±5% 过载能力 120%正常运行（30≥S）
转换时间 ≤0.125秒（市电供应转应急供电时间）
电池 铅酸密封免维护
备用时间 标准行为90分钟（可按设计要求配置备用时间）
保护 短路保护，过流保护，缺相可运行 效率 应急供电90%以上：电网供电：接近于100% 运行环境 温度：24℃~40℃相对湿度：0~90%，海拔高度，2000米以
下
适应负载 本电源特别适用电感性和电感电容性混合负载 噪音 电网有电时，静止无噪音：无市电时，小于55Db： 柜体尺寸
主机800*600*2000;电池柜（800*600*2000）*2 开门方式和进线方
式
前门双开，后门双开，底部进出线。（标准型）

WGBS系列EPS消防应急电源性能说明
一、产品概述
消防集中应急电源系统也称为EPS，专门为消防设备发生火情或其他紧急情况下，为标志灯、照明灯及其他设施提供电源而设计，当电网电压正常时，电网交流电源经本设备内互投装置直接给负载供电，同时本设备内的充电器对电池组进行充电。当电网停电或电网电压过低于15%或过高于15%额定电压时，本设备将立即切换到应急供电，有电池组设备用电源逆变器输出交流续给负载提供电源，使用本设备请详细阅读使用说明书。 二、注意事项
1、 在安装使用前必须详细阅读使用说明书。 2、 遵照指示步骤进行正确操作。 3、 布线请依照说明施工。
4、 妥善保管使用说明书，作为日后参考。 5、 出现问题请速与本公司联系。
6、 按照说明书要求，对设备进行日常维护。
7、 负载功率不应超过本机额定功率，否则会造成自动保护或本机故障。 三、储存搬运说明
1、 产品存放环境温度为-10~55℃，相对湿度＜20%。
2、 产品存放不含酸性、碱性以及其他腐蚀性及易燃易爆气体的气体环境下。
3、 产品的存放应置于防尘、防雨、防潮的环境内，设备暂存时用高于10cm的木踏板，将
设备与地面隔离。
4、 搬运设备时应采用机械设备平行搬运、严禁倒置。 5、 搬运设备落地时应小心轻放，切勿重放。 四、安装说明
1、 整机应置于水平安装、避免放置阳光直射寸淋或潮湿处。
2、 保持设备良好的通风环境避免置于会腐蚀的气体处，工作环境温度0℃~40℃。
3、 检查电池有无损坏现象，再以串联的方式将电池连接号，串联后的电压为DC492V。 4、 电池上的“+”“-”标志接好连线请切勿接反。
5、 请使用与之相匹配的专用插座或电缆线再遵照线路图的说明书将市电的输入输出接好。 五、EPS原理图（见图） 六、技术特性
1、 操作简介，维护方便。
2、 高度可靠的安全保护，采用变频输出技术保证为您的负载提供可靠能源，使其在停电时
正常工作。
3、 完美的控制面板显示各种数据。
4、 具有远程控制盒近程控制切换功能，当远程控制启动时，近程操控将不能进行。 5、 具有输出短路、过载、温度、电池欠压等保护功能。 6、 本设备因为是动力型逆变输出，所以只能直接带电机。 七、三相EPS通用技术参数 容量 WGBS—2.2~200KW
充电器输入市电电压 AC380V±15%,50Hz±3Hz 充电电压 DC220V
充电电流 3A/15A(可调)
充电方式 均充浮充自动转换

蓄电池 电池种类 密封铅酸蓄电池 额定电压 DC492V
备用时间 标准时间90min 充电时间 小于20H
应急逆变应急输出AC380V±10%逆变输出， 过载能力125%  30秒   100%正常工作 应急切换＜0.5S（重要场所0.25S） 工作环境噪音≤55DB（应急时） 温度0~90%不结露 相对温度一25℃~40℃ 八、操作方法
1、 选择开关SA1为启动/停止（注：左向转为启动，右向转动为停止）
2、 选择开关SA2为强制应急开关（注：左向转为强制应急，右向转动为停止，强制应急时
SA3必须为手动状态，注意：此开关在没有特殊情况下，请不要使用强制应急，否则会损坏蓄电池。强制钥匙必须有专人保管）
3、 选择开关SA3为自动/手动转换开关（注：左向转为自动，右向转动为手动。正常情况
为自动，只有在调试人员调试或特殊情况才调为手动状况）
4、 选择开关SA4为线电压显示开关（注：分别显示A线B线C线电压） 5、 绿色指示灯HL1为市电指示灯（注：市电正常时亮，应急时不亮） 6、 红色指示灯HL2为应急指示灯（注：市电正常时不亮，应急时亮） 7、 黄色指示灯HL3为充电指示灯（注：市电正常时亮，应急时不亮） 8、 交流电流表PA1.PA2、PA3分别显示三相输出电流 九、通电前检查
1、 设备的型号，及其参数是否和订货要求一致；
2、 插件是否连接可靠，是否在运输中有任何损坏，各电缆及端子是否固定可靠； 3、 查接地线是否已经接入，并安装可靠；
4、 查设备是否安装可靠，接地柳钉是否已经坚固。 十、通电运行
1、 闭合电池输入断路器和市电输入断路器。
2、 市电指示灯亮，充电指示灯，左向转动SA1，EPS进入待机运行状态，蓄电池处于自动
充电状态。
3、 测量EPS输出电压是否正常，输出正常后闭合输出开关给负载接通电源。
4、 本设备在市电情况下进入正常工作后，断开市电输入开关，此时进入应急供电，应急供
电时只有红色指示灯亮。
5、 应急供电正常工作后，闭合市电输入开关，EPS将在5秒之内自动切换到市电工作 6、 市电正常时本机器无限时运行，应急状态额定运行时间为30分钟，如超时过长运行将
损坏蓄电池。
7、 如机器一直处于市电运行状态，工作人员务必每隔2-3个月强制应急一次，有利于延长
蓄电池使用寿命。 电池安装：
1、 所有电池放在电池柜里面平放稳定，不晃动；
2、 用电池连接线将所有电池进行串联，红线连正极，黑线连接负极，对应到接线端子的正
负极，千万不能接错；
3、 因直流电压很高，安装时注意一端电池连接线连接到电池时，另外一端必须不能和机器

或者电池上任何一端接触，避免短路引起危险；
4、 电池安装必须专业人员进行断电操作，安装前将所有断路器开关全部断开，断掉市电； 5、 电池连接时，必须将螺丝和电池端子紧固无松动； 质量及服务承诺：
本公司以“质量第一，顾客至上”为质量方针，奉行“诚实，守信”的经营理念，大力引进国内外先进技术，加速新产品开发速度，不断提高产品装配水平，精心作业，尽心服务。力争在技术、质量、管理水平上达到国际标准，向国际最高水平看齐。加大质量管理投入，积极采用一流的检测手段，并向用户做出如下全方位服务承诺： 售前服务：
1、 为用户操作人员提供相关知识的培训，确保让他们掌握产品的特点；
2、 允许用户相关人员直接参加有关产品的生产、装配、让其进一步了解产品的结构性能； 3、 保证产品质量符合国标、国家有关标准的规定和合同要求。 售后服务：
1、 为用户长期提供热情、周到的服务，接到用户要求后，速解决处理。 2、 为用户提供永久性咨询服务，有问必答。
