转动设备复习题.doc

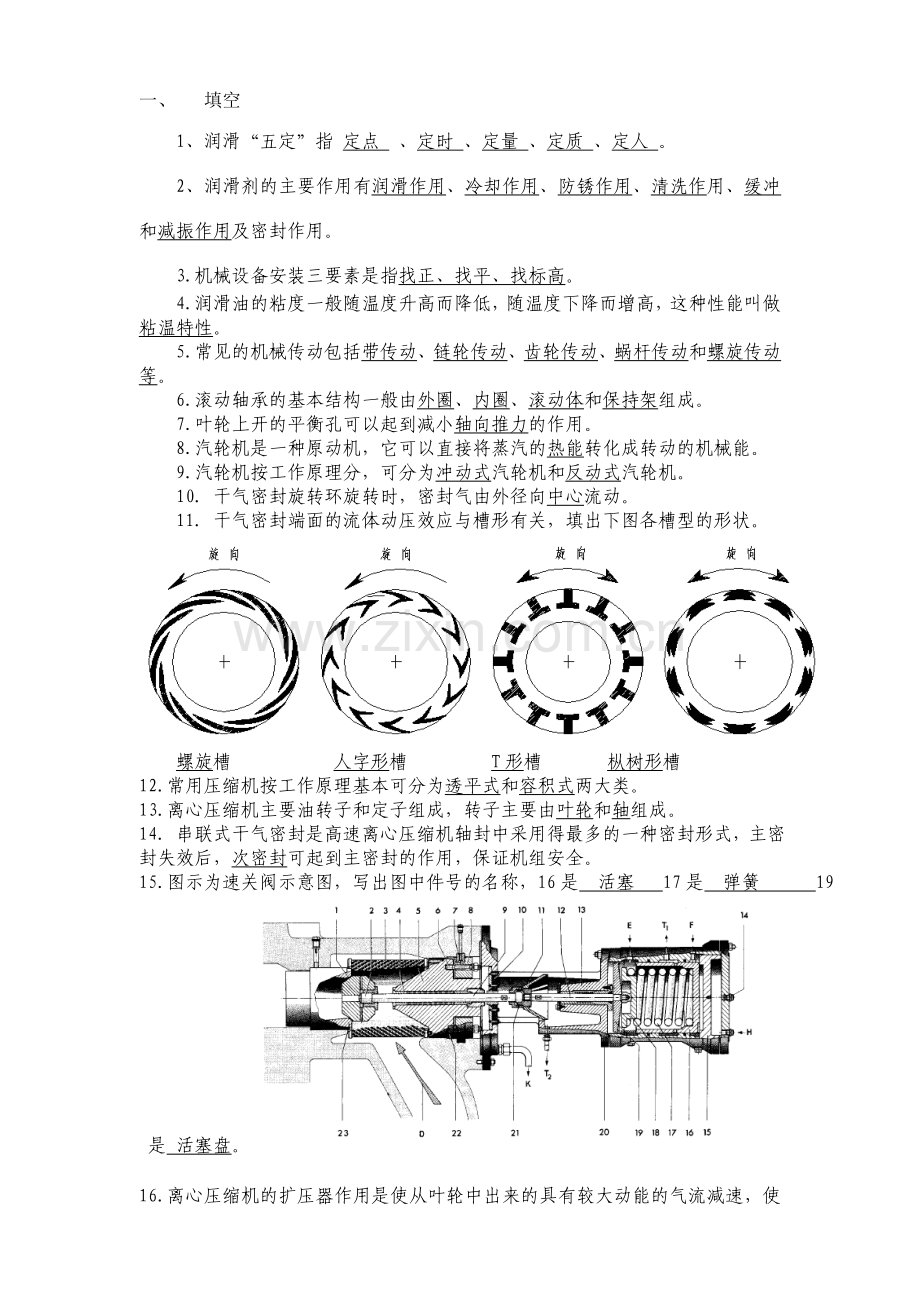

一、 填空
1、润滑“五定”指 定点 、定时 、定量 、定质 、定人 。
2、润滑剂的主要作用有润滑作用、冷却作用、防锈作用、清洗作用、缓冲和减振作用及密封作用。
3.机械设备安装三要素是指找正、找平、找标高。
4.润滑油的粘度一般随温度升高而降低，随温度下降而增高，这种性能叫做粘温特性。
5.常见的机械传动包括带传动、链轮传动、齿轮传动、蜗杆传动和螺旋传动等。
6.滚动轴承的基本结构一般由外圈、内圈、滚动体和保持架组成。
7.叶轮上开的平衡孔可以起到减小轴向推力的作用。
8.汽轮机是一种原动机，它可以直接将蒸汽的热能转化成转动的机械能。
9.汽轮机按工作原理分，可分为冲动式汽轮机和反动式汽轮机。
10. 干气密封旋转环旋转时，密封气由外径向中心流动。
11. 干气密封端面的流体动压效应与槽形有关，填出下图各槽型的形状。

螺旋槽 人字形槽 T形槽 枞树形槽
12.常用压缩机按工作原理基本可分为透平式和容积式两大类。
13.离心压缩机主要油转子和定子组成，转子主要由叶轮和轴组成。
14. 串联式干气密封是高速离心压缩机轴封中采用得最多的一种密封形式，主密封失效后，次密封可起到主密封的作用，保证机组安全。
15.图示为速关阀示意图，写出图中件号的名称，16是 活塞 17是 弹簧 19是 活塞盘。

16.离心压缩机的扩压器作用是使从叶轮中出来的具有较大动能的气流减速，使动能有效地转换为压力能。

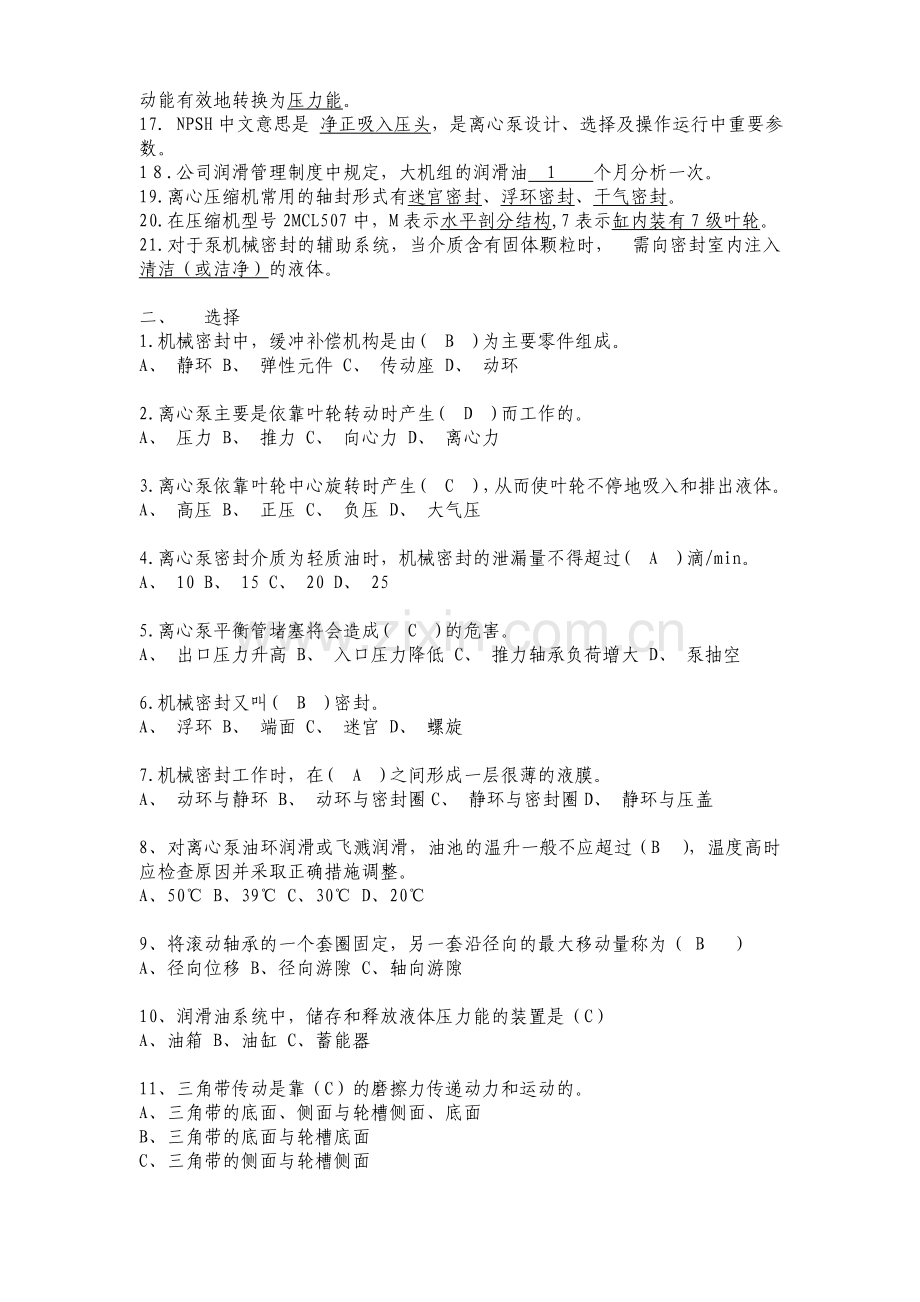

17. NPSH中文意思是 净正吸入压头，是离心泵设计、选择及操作运行中重要参数。
1８.公司润滑管理制度中规定，大机组的润滑油　1　　个月分析一次。
19.离心压缩机常用的轴封形式有迷宫密封、浮环密封、干气密封。
20.在压缩机型号2MCL507中，M表示水平剖分结构,7表示缸内装有7级叶轮。
21.对于泵机械密封的辅助系统，当介质含有固体颗粒时， 需向密封室内注入清洁（或洁净）的液体。

二、 选择
1.机械密封中，缓冲补偿机构是由(　B　)为主要零件组成。
A、 静环 B、 弹性元件 C、 传动座 D、 动环

2.离心泵主要是依靠叶轮转动时产生(　D　)而工作的。
A、 压力 B、 推力 C、 向心力 D、 离心力

3.离心泵依靠叶轮中心旋转时产生(　C　)，从而使叶轮不停地吸入和排出液体。
A、 高压 B、 正压 C、 负压 D、 大气压

4.离心泵密封介质为轻质油时，机械密封的泄漏量不得超过(　A　)滴/min。
A、 10 B、 15 C、 20 D、 25

5.离心泵平衡管堵塞将会造成(　C　)的危害。
A、 出口压力升高 B、 入口压力降低 C、 推力轴承负荷增大 D、 泵抽空

6.机械密封又叫(　B　)密封。
A、 浮环 B、 端面 C、 迷宫 D、 螺旋

7.机械密封工作时，在(　A　)之间形成一层很薄的液膜。
A、 动环与静环 B、 动环与密封圈C、 静环与密封圈D、 静环与压盖

8、对离心泵油环润滑或飞溅润滑，油池的温升一般不应超过（B ），温度高时应检查原因并采取正确措施调整。
A、50℃ B、39℃ C、30℃ D、20℃

9、将滚动轴承的一个套圈固定，另一套沿径向的最大移动量称为（ B ）
A、径向位移 B、径向游隙 C、轴向游隙

10、润滑油系统中，储存和释放液体压力能的装置是（C）
A、油箱 B、油缸 C、蓄能器

11、三角带传动是靠（C）的磨擦力传递动力和运动的。
A、三角带的底面、侧面与轮槽侧面、底面
B、三角带的底面与轮槽底面
C、三角带的侧面与轮槽侧面

12.靠自身的泵油作用建立压力油膜，使滚子表面完全隔开的滑动轴承为（ B ）滑动轴承。
A.静压 B.动压 C.混合摩擦 D.干摩擦

13.汽轮机调节系统中，电液转换器的作用是： （ C ）
A. 将发电机电功率信号转换为液压信号
B. 将发电机电压信号转换为液压信号
C. 将电信号转化为液压信号
D. 将测得的转速信号转换为液压信号

14.压缩机轴向位移保护的作用是 （ A ） A. 防止动静部件轴向碰撞 B. 防止机组发生火灾
C. 防止汽轮机超速 D. 防止汽轮机转子振动超限
15.往复式压缩机按气缸中心线相对位置分成卧式、立式、(　B　)、对置式、角度式等。
A、不对称平衡式 B、对称平衡式 C、对称不平衡式 D、对开式

16.往复式压缩机填料密封是阻止气缸与(　D　)之间泄漏的元件。
A、吸气阀 B、排气阀 C、缸盖 D、活塞杆

17、旋转机械转子不平衡故障的最主要征兆是（A ）
A 转速的工频分量占主要成分
B 转速的工频分量占次要成分
C 主要信号成分中出现同族谐频
D 主要信号成分中出现异族谐频

18.以下转子不平衡故障中，在2倍转速频率占优势的振动是 ( C ) 。
A．转子质量不平衡 B．转子偏心
C．不对中 D．转子部件结垢

19.汽轮机的级是由______组成的。 ( C ) A. 隔板+喷嘴 B. 汽缸+转子
C. 喷嘴+动叶 D. 主轴+叶轮

20.汽机中反动度为0.5 的级被称为： ( D )
A. 纯冲动级 B. 带反动度的冲动级
C. 复速级 D. 反动级

21.汽轮机级采用部分进汽的原因是 ( B )
A. 叶片太长 B. 叶片太短
C. 存在鼓风损失 D. 存在斥汽损失

22.在汽轮机工作过程中，下列哪些部件是静止不动的？ ( C )
A 叶轮 B 转子叶片
C 隔板 D 轴

23.干气密封中动环上的螺旋槽主要功能是产生密封所必须的（A）。
A 流体动压力 B 阻挡气体向内侧流动
C 流体静压力 D 动静环分开力

24. 在带传动中，不会产生打滑的皮带是 （ C ）。
A 平带 B V带 C 齿形带 D 可调节三角带

三、 判断
1.机泵安装时，地脚螺栓上的油污和氧化皮等应清除干净，螺纹部分的油脂也应清除干净。( × )

2.比转数是一个用来判断两台以上离心泵在几何和运动两方面是否相似的相似准数。( √ )

3.机泵安装时，地脚螺栓上的油污和氧化皮等应清除干净，螺纹部分应涂少量油脂。( √ )

4.机械密封可以按用途、作用原理及结构、使用工况、使用参数进行分类。( √ )

5.不同品牌的机油，不用做相容性实验就可以相互混合使用。（ × ）

6.干气密封是一种气膜润滑的流体动、静结合型非接触式机械密封。( √ )

7.动力式泵是靠快速旋转的叶轮对液体的作用力将机械能传递给液体，使其动能和压力能增加，再通过泵体将大部分动能转化为压力能而实现输送。( √ )

8.离心泵的比转数小则叶轮流道趋于细长。( √ )

9.最小连续稳定流量是指在不超过泵标准规定的噪声和振动限度下，泵能够工作的最小流量。( √ )

10.润滑油箱液面过高或过低、润滑脂加入过多都会引起轴承温度升高。( √ )

11.轮齿折断的原因之一是轮齿根部在交变的弯曲应力作用下发生的疲劳折断。( √ )
12.带有干气密封的压缩机在油运后要及时投用干气密封系统。（ × ）

四、 简答
1．汽轮机轴封系统的作用是什么？（10分）
答：(1) 利用轴封漏汽加热给水或到低压处作功。
(2) 防止蒸汽自汽封处漏入大气；
(3) 冷却轴封，防止高压端轴封处过多的热量传出至主轴承而造成轴承温度过高，影响轴承安全；
(4) 防止空气漏入汽轮机真空部分。
2. 透平式压缩机的主要特点是什么？
答：（1）气体速度高，损失大
（2）流量和出口压力的变化由性能曲线决定
（3）排气均匀，无脉动
（4）不适应小流量，超高压的工况
3.针对图示干气密封，从操作方面分析轴承油污染密封的原因。

轴承油污染密封的原因——操作方面
－氮气波动或供气中断
－开停车操作顺序错误
－误操作，如进气阀门被关闭等

4. 凝汽式汽轮机真空缓慢下降的原因是什么？
（1）循环水量不足
（2）抽汽器工作失常
（3）凝汽器水位升高
（4）真空系统不严密、漏汽
（5）凝汽器冷却表面积垢影响换热

5.简述离心压缩机的喘振后果？
见压缩机组P126
答：发生喘振时，气流的强烈脉动引发激振，使转子、轴承、壳体、出口管线都会发生振动。强烈的振动引起轴承、密封的损坏，严重时将损坏转子。
６．下图为带中间迷宫的干气密封，标出1~5管口的功能。
5
4
3
2
1

答：1-一级进气 2-一级放火炬 3-二级进气 4-二级放空 5-隔离气

五、 论述
1.凝汽式汽轮机真空缓慢下降的原因是什么？
（1）循环水量不足
（2）抽汽器工作失常
（3）凝汽器水位升高
（4）真空系统不严密、漏汽
（5）凝汽器冷却表面积垢影响换热
2. 请论述机组转子不对中故障的典型频谱特征？
答：转子不对中故障的典型频谱特征如下：
（1） 转子径向振动出现二倍频，以一倍频和二倍频分量为主，轴系不对中越严重，二倍频所占的比例就越大，多数情况甚至出现二倍频能量超过一倍频能量；
（2） 振动信号的原始时域波形呈畸变的正弦波；
（3）联轴器不对中时轴向振动较大，振动频率为一倍频，振动幅值和相位稳定；
（4）联轴器两侧的轴向振动基本上是呈现出180°反相；
（5）典型的轴心轨迹为月牙形、香蕉形，严重对中不良时的轴心轨迹可能出现“8”字形；涡动方向为同步正进动.

3．运用状态监测技术对离心式压缩机组故障的判断，填写表中得出结论。

故障现象及原因分析
得出结论
1
检修后启动机组时，透平和压缩机低压缸运行正常，而高压缸振动较大（在允许范围内），一周后继续上升，与之相连的低压缸靠联轴节侧测点振动也明显上升，高压缸靠联轴接侧的点振动上升到超过允许范围，相位较稳定。
机组高压缸或低压缸可能存在故障
2
轴心轨迹图(见附图1)为双环椭圆
油膜涡动、转子找正不良、轴横向裂纹
3
频谱图(见附图2)主要成分为1倍频和2倍频，其中2倍频幅值较大
机组故障可能为转子找正不良
４
根据以上振动分析，综合得出结论
机组故障为转子找正不良故障

压缩机振动幅值趋势图　　　　　轴心轨迹图
2×
１×

频谱图
