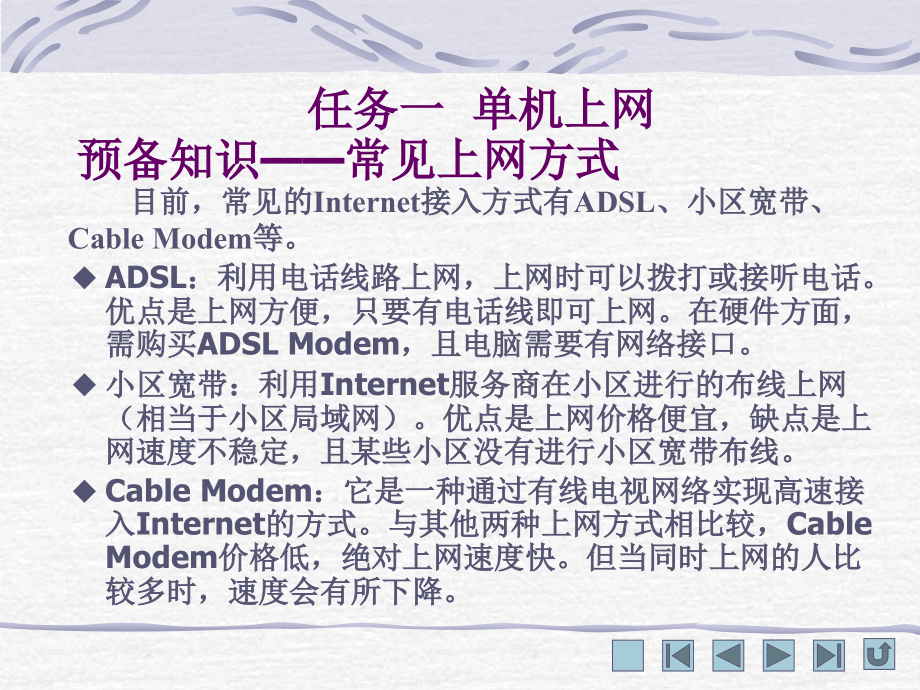

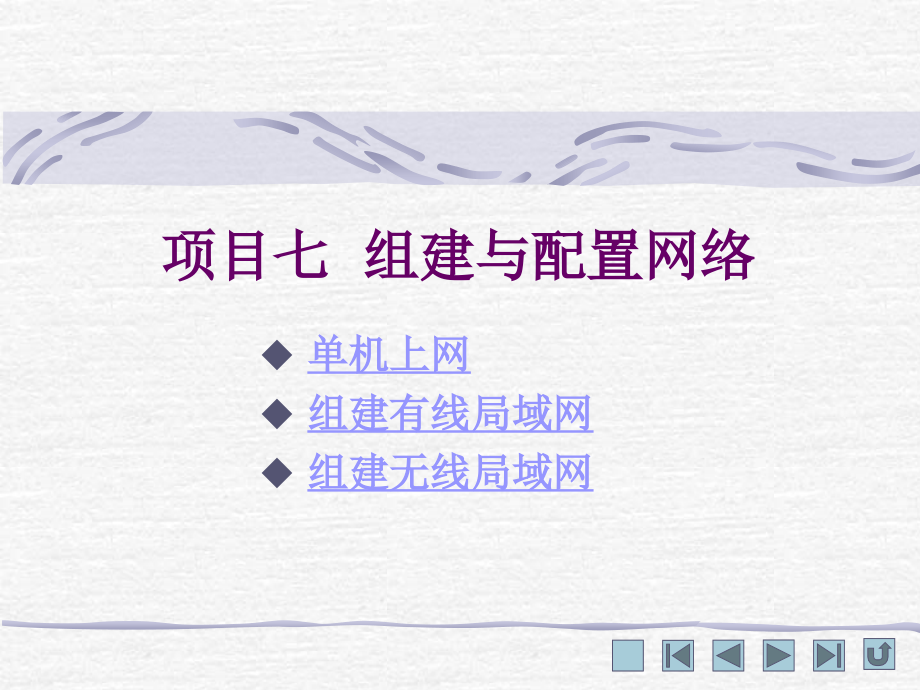

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,项目七 组建与配置网络,单机上网,组建有线局域网,组建无线局域网,预备知识,常见上网方式,ADSL,：利用电话线路上网，上网时可以拨打或接听电话。优点是上网方便，只要有电话线即可上网。在硬件方面，需购买,ADSL Modem,，且电脑需要有网络接口。,小区宽带：利用,Internet,服务商在小区进行的布线上网（相当于小区局域网）。优点是上网价格便宜，缺点是上网速度不稳定，且某些小区没有进行小区宽带布线。,Cable Modem,：它是一种通过有线电视网络实现高速接入,Internet,的方式。与其他两种上网方式相比较，,Cable Modem,价格低，绝对上网速度快。但当同时上网的人比较多时，速度会有所下降。,目前，常见的,Internet,接入方式有,ADSL,、小区宽带、,Cable Modem,等。,任务一 单机上网,一、,ADSL,上网配置,ADSL,上网接入流程是：选择,ISP,并申请账号,安装硬件,创建,Internet,连接,拨号上网。,1,选择,ISP,并申请账号,申请账号时，需要拿着身份证到自己附近的,ISP,（,ISP,是指,Internet,服务供应商,）营业厅（如联通、电信局）填写申请表，对于已经有电话的用户，直接申请安装,ADSL,即可，需要交纳一定数额的初装费；对于没有电话的用户，需要先申请安装电话，选择电话号码，然后申请绑定,ADSL,业务。申请成功后，会得到一个上网账号，包括用户名和密码。,任务实施,接下来需要安装设备。安装,ADSL,需要一个,ADSL Modem,、一个语音分离器、一根有,RJ-45,水晶头的网线、两根有水晶头的电话线，这些都由电信局提供。如果用户主板没有集成有网卡，则需要购买一块网卡安装在主板,PCI,插槽中。最终连接效果如右图所示,2,安装设备,1.,接下来需要创建网络连接。打开“开始”菜单，选择“控制面板”,3,创建网络连接,2.,单击“查看网络状态和任务,”选项,3.,单击“设置新的连接或网络”选项,4.,选择“连接到,Internet”,选项,5.,单击“下一步”按钮,6.,单击“宽带（,PPPoE,）（,R,）,”按钮,7.,输入申请,ADSL,时得到的账号和密码,8.,输入宽带连接名称,9.,单击“连接”按钮,10.,单击“关闭”按钮,网络连接创建成功后，我们可以为其在桌面上创建一个快捷方式，方法如下。,1.,在“网络和共享中心”窗口中，单击“更改适配器设置”选项,2.,右击“宽带连接”图标，在弹出的快捷菜单中选择“创建快捷方式”,3.,单击“是”按钮,1.,双击桌面上（或“网络连接”窗口中）的“宽带连接,”,图标，打开“连接,宽带连接”对话框,2.,单击“连接”按钮，等待几秒钟，便能连接上,Internet,了,3.,连接成功后屏幕右下角的任务栏中会出现一个图标,4,拨号上网,二、小区宽带上网配置,目前不少城市的小区都会提供小区宽带上网方式，当确认自己所在的小区有该服务后，可利用如下步骤上网。,带身份证到物业管理处或宽带服务运营商处办理相关手续，缴费后通常会得到一个上网账号和密码,购买一根带水晶头的双绞线，将其一端插入电脑的网卡接口，然后找到小区宽带接入端口，将双绞线的另一端插入该端口,用创建,ADSL,连接的方法创建一个拨号连接,三、检测网络连接情况,在“网络和共享中心”窗口中，可以方便的查看当前网络状态，具体操作如下。,打开“网络和共享中心”窗口，会看到网络连接情况下图所示为网络连接正常的情况,如果网络存在问题，就会在相应位置显示一个红叉，单击红叉，系统会自动启动网络诊断功能，检测出现故障的原因,故障原因,单击“尝试以管理员身份进行这些修复”选项，可由系统自动修复,任务二 组建有线局域网,预备知识,网卡是连接网络的必备设备，其作用是将电脑的数据分解为适当大小的数据包后发送到网络上；接收网络上的数据时则做相反的工作,大多数主板都集成了网卡芯片，提供一个,RG-45,网络接口；如果主板没有集成网卡，则需要购买独立网卡，安装在主板,PCI,插槽上,一、网卡简介,二、双绞线简介,双绞线是一般网络使用的传输介质，分为非屏蔽双绞线（,UTP,）和屏蔽双绞线（,STP,）两种。,目前小型组网使用的都是传输速率为,100Mbps,的,5,类非屏蔽双绞线，它的最长传输距离为,100,米,要将双绞线连接在网卡或交换机、路由器上，还需要在其两端安装一个,RJ-45,水晶头,三、路由器简介,路由器的英文名称是“,Router”,，它是一种连接多个网络或网段的网络设备，能够将不同来源的数据进行“翻译”，使它们互相“读懂”，从而构成一个更大的网络。,目前的路由器大多为带有交换功能的宽带路由器。也就是说，利用它可组建小型局域网，并可以利用,ADSL Modem,等设备接入,Internet,四、交换机简介,用交换机组建的局域网,要组建有线局域网，可使用交换机作为集中设备，将所有电脑都通过网线连接到交换机上,任务实施,一、制作网线,制作网线其实就是为双绞线两端装上水晶头。根据制作时线序排列的不同，网线分为直通线和交叉线两种，最常用的是直通线，下面介绍其制作方法。,剥线钳,1.,选取适当长度网线，用,RJ-45,工具钳将其剪断,2.,将网线一头放入剥线槽并顶紧，然后左手拿住网线，右手握紧工具钳并慢慢旋转，让刀口划开双绞线的保护胶皮，然后将划开的胶片剥掉，会露出,8,根细线,3.,将,4,个线对的,8,条细导线一一拆开、理顺、拉直，然后将其按照从左至右橙白、橙、绿白、蓝、蓝白、绿、棕白、棕的颜色顺序排列,4.,线序排列好后，用工具钳将线头剪齐,5.,一手以拇指和中指捏住水晶头，使有塑料弹片的一侧向下；另一手捏住双绞线外面的胶皮，缓缓用力将,8,条导线同时沿,RJ-45,水晶头内的,8,个线槽插入，一直插到线槽的顶端,6.,确认所有导线都到位，再对水晶头检查一遍线序，确认无误后，将,RJ-45,水晶头从无牙的一侧推入工具钳夹槽，再用力握紧工具钳，将突出在外面的针脚全部压入水晶头,二、硬件连接,使用“交换机,+,宽带路由器”组建局域网需要的硬件有：交换机和宽带路由器各,1,个，带水晶头的双绞线若干，各电脑都需要有网络接口，各硬件的连接效果如下图所示,三、网络配置,1,设置计算机名称和工作组,1.,右击桌面上的“计算机”图标，在弹出的快捷菜单中单击“属性”菜单项，在打开的“系统”窗口中单击“更改设置”选项,2.,单击“更改”按钮,3.,输入计算机名称,4.,输入工作组名称,5.,单击“确定”按钮,1.,在“网络连接”窗口中右击“本地连接”图标，从弹出的快捷菜单中选择“属性”项,2,设置,IP,地址,2.,双击“,Internet,协议版本,4,（,TCP/IPv4,）”选项,3.,目前，宽带路由器都有自动为局域网中的电脑分配,IP,地址的功能（,DHCP,功能），因此在该对话框中，只需确保各台电脑都已选中“自动获得,IP,地址”和“自动获得,DNS,服务器地址”单选钮即可,四、共享上网,要使局域网中的电脑能共享上网，还需要对宽带路由器进行设置，以将上网账号和密码“绑定”在宽带路由器中。具体操作如下。,1.,在任意一台电脑中打开,IE,浏览器，输入宽带路由器后台管理地址，按,【Enter】,键，在弹出的登录框中输入用户名：,admin,，密码：,admin,（具体数值请参照产品使用手册），单击“确定”按钮,2.,进入宽带路由器设置界面后，单击“设置向导”或“快速安装”等相似选项，启动路由器设置向导，然后单击“下一步”按钮,3.,根据实际情况选择上网方式，,ADSL,和,PPPoE,拨号认证的小区宽带上网需要选择“,PPPoE,（,ADSL,虚拟拨号）”单选钮，单击“下一步”按钮,4.,输入电信局提供的上网账号及口令，然后单击“下一步”按钮,5.,单击“完成”按钮，完成设置,完成以上设置后，稍微等一会，宽带路由器会自动连接上,Internet,，此时局域网中的电脑便都可以上网了。用户可以在宽带路由器管理界面中单击“运行状态”选项，查看连接状态，在该界面中还可以断开或手动连接,Internet,IPConfig/all,命令是常用的网络查询命令，利用它可以查询本机,IP,地址、计算机名、,DNS,服务器地址、网卡物理地址（,MAC,）等。,选择“开始”,“,所有程序”,“,附件”,“,命令提示符”菜单，打开命令提示符窗口，然后输入“,ipconfig,/all”,并按,【Enter】,键，得到查询结果,五、用,IPConfig,命令测试网络配置参数,任务三 组建无线局域网,预备知识,无线网络设备,无线局域网（,WLAN,）是基于有线局域网的原理，通过无线网络设备进行数据传输的新型局域网。组建无线局域网需要的设备有：无线网卡（笔记本电脑都内置有无线网卡）、无线,AP,或无线宽带路由器，它们的作用分别与有线局域网中的网卡、交换机和宽带路由器相似。,任务实施,无线,/,有线混合局域网硬件连接和摆放效果,一、硬件连接,二、网络配置,配置网络包括设置计算机,IP,地址、网关、,DNS,、计算机名和工作组等。,做了以上设置后，无线局域网其实便已组建完成，各电脑之间已能互访。此时如果各电脑之间不能互访，或电脑周围有多个无线网络，则需要手动连接网络，方法如下。,1.,双击桌面右下角无线网卡工作状态图标,2.,单击要连接的无线网络名称，然后单击“连接”按钮,三、无线宽带路由器设置,1.,打开,IE,浏览器，输入无线路由器后台管理地址，确认后，从弹出的登录对话框中输入用户名和密码，单击“确定”按钮,2.,单击左侧的“设置向导”链接，启动路由器设置向导，然后单击“下一步”按钮。在出现的界面中根据实际情况选择上网方式，再单击“下一步”按钮,3.,输入在电信局申请得到的上网账号和密码，然后单击“下一步”按钮,4.,输入无线宽带路由器的参数，然后单击“下一步”按钮,5.,在出现的界面中单击“完成”或“重启”按钮，完成设置,四、无线局域网加密,加密无线局域网的目的是为了防止任何安装无线网卡的人都能登录无线网。,1.,在无线网络管理界面左侧依次单击“无线设置”,基本设置”选项,2.,可以开启或关闭,SSID,广播、无线功能和,WDS,功能,3.,选择“无线安全设置”选项,4.,选择加密方式。本例选择,“WPA-PSK/WPA2-PSK”,单选钮,5.,输入密码,6.,单击“保存”按钮，系统将给出一个提示对话框，单击“确定”按钮重新启动路由器,当为无线路由器设置了加密功能，或禁用了,SSID,广播功能后，电脑中的无线连接图标会变为无效。为此，还必须为网卡创建一个配置文件，将前面设置的密钥设置给无线网卡，才能利用该无线网卡登录当前无线局域网。方法如下。,1.,双击桌面右下角无线网卡工作状态图标，打开“无线网络连接”菜单。选择要连接的无线网络名称，单击“连接”按钮,2.,输入密钥后单击“确定”按钮,
