供电系统图.doc

高压
变压器
800KVA-10KV-0.4KV
HR3-630
YJV3×185＋2×95
HR5-400
N1YJV3×95＋2×50
DZ20L-400/4
268.5
KW
HR5-400
N1YJV3×120＋2×70
DZ20L-400/4
283.5
KW
HR5-200
N1YJV3×70＋2×35
DZ20L-200/4
185
KW
HR5-400
N1YJV3×120＋2×70
DZ20L-400/4
297
KW
六、N1、N2、N3、N4主回路供电系统图

YJV3×95＋2×50
HR5-400
YC3×35＋2×16
DZ25L-200
52.4
KW
YC3×25＋2×10
DZ25L-200
66
KW
YC3×16＋2×6
7
KW
HR5-200
HR5-200
HR5-100
HR5-200
YC3×25＋2×10
66
KW

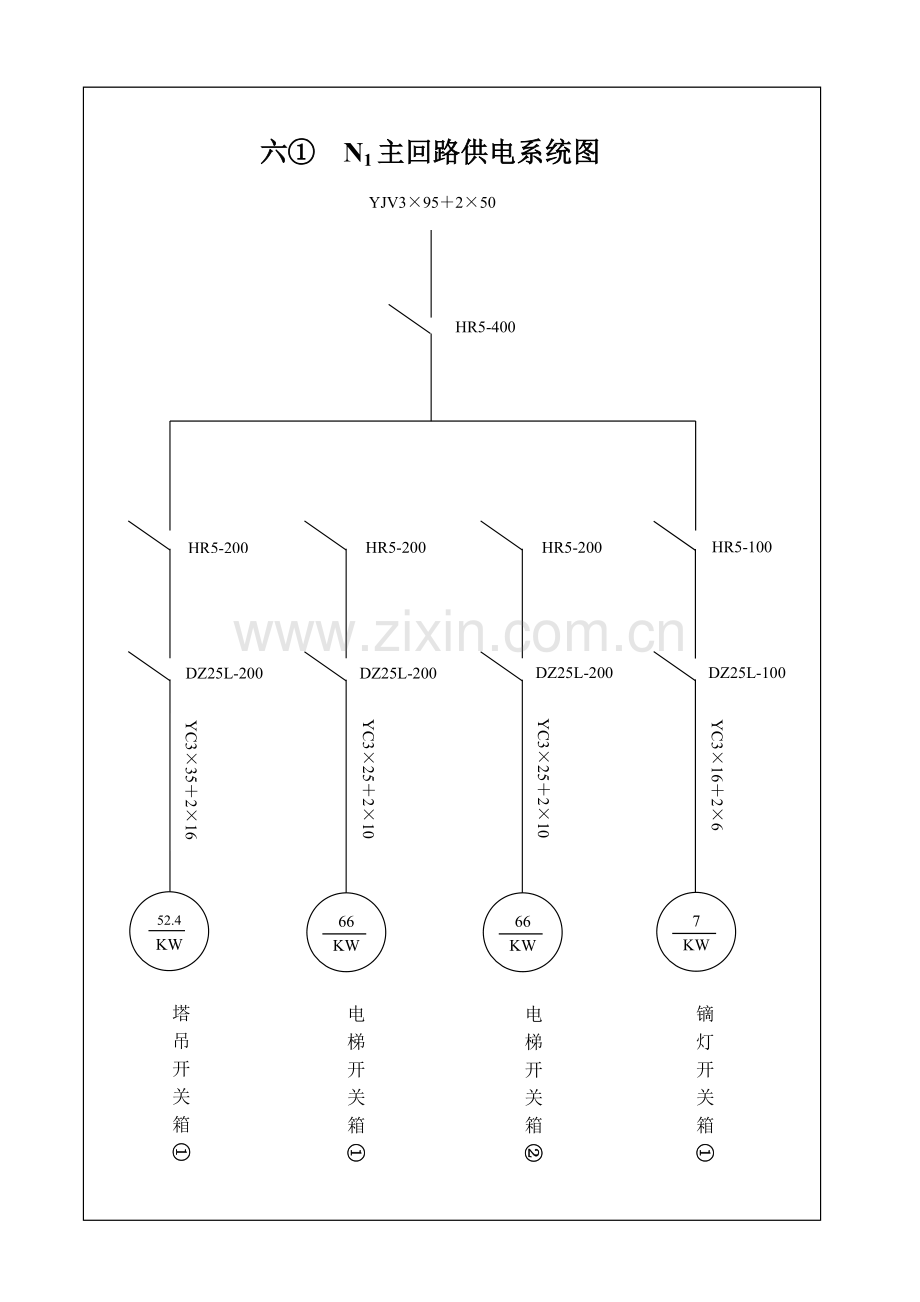

六① N1主回路供电系统图
塔 吊 开 关 箱 ①
电 梯 开 关 箱 ①
电 梯 开 关 箱 ②
镝 灯 开 关 箱 ①
DZ25L-200
DZ25L-100

YJV3×120＋2×70
HR5-400
YC3×70＋2×35
DZ25L-200
132
KW
YC3×25＋2×10
DZ25L-200
66
KW
YC3×25＋2×16

KW
HR5-200
HR5-200
HR5-100
HR5-200
YC3×35＋2×16
75
KW
六② N2主回路供电系统图
泵 机 开 关 箱 ①
电 梯 开 关 箱 ③
供 楼 层 主 电 箱
备 用
DZ25L-200
DZ25L-100

YJV3×120＋2×70
HR5-400
YC3×35＋2×16
DZ25L-200
56.4
KW
YC3×50＋2×25
DZ25L-200
76.5
KW
YC3×16＋2×6
7
KW
HR5-200
HR5-200
HR5-100
HR5-200
YC3×10＋2×4
11
KW
六③ N3主回路供电系统图
塔 吊 开 关 箱 ②
钢 筋 房 控 制 箱
搅 拌 机 开 关 箱
镝 灯 开 关 箱 ②
DZ25L-200
DZ25L-100

YJV3×70＋2×35
HR5-400
YC3×25＋2×10
DZ25L-100
38.5
KW
YC3×25＋2×10
DZ25L-100
32.5
KW
YC3×50＋2×25
45
KW
HR5-100
HR5-100
HR5-200
HR5-100
YC3×25＋2×10
36
KW
六④ N4主回路供电系统图
公司办公室开关箱①
公司办公室开关箱②
项目部办公室开关箱
机电车间加工开关箱
DZ25L-100
DZ25L-200
