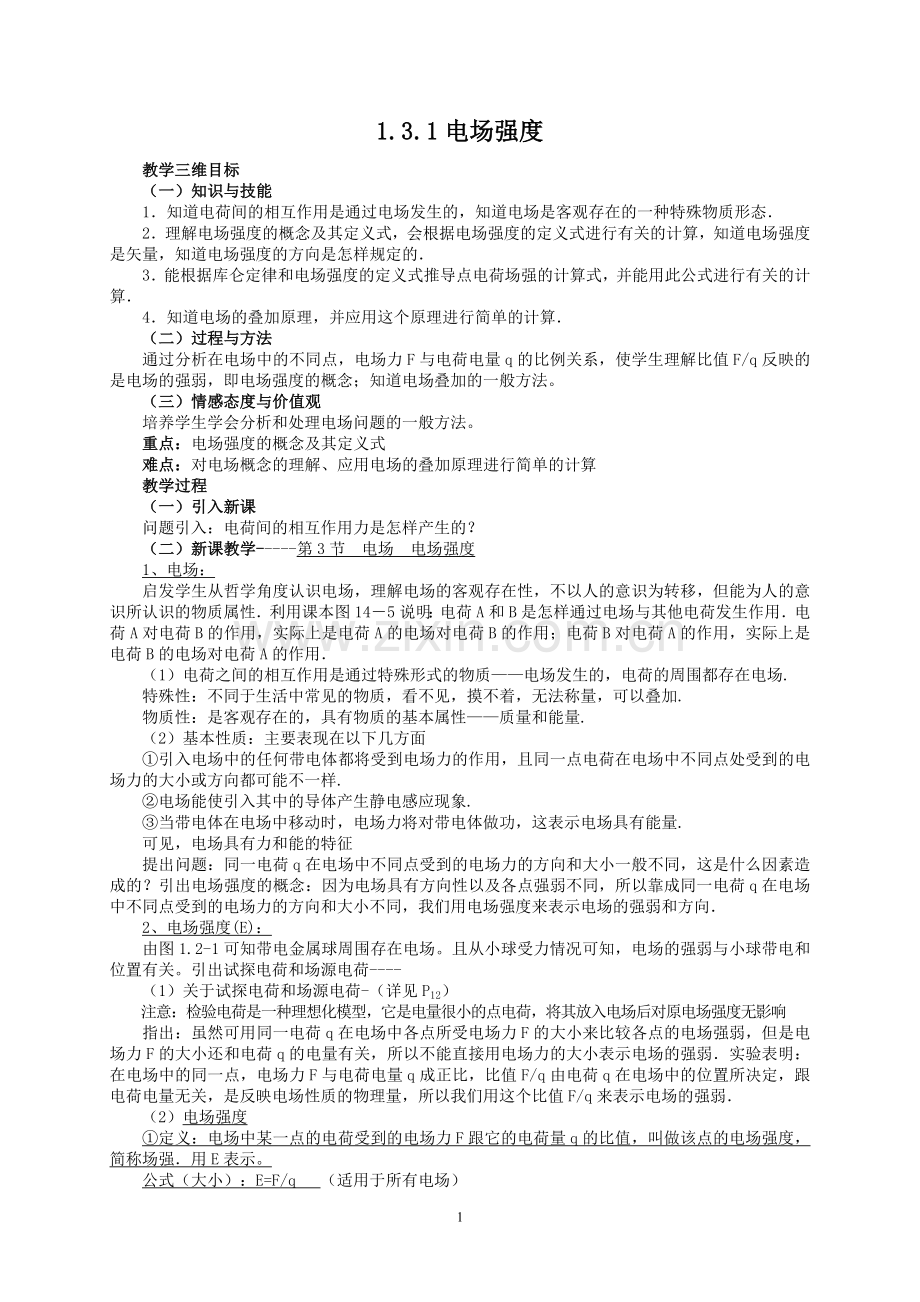

1.3.1电场强度
教学三维目标
（一）知识与技能
1．知道电荷间的相互作用是通过电场发生的，知道电场是客观存在的一种特殊物质形态．
2．理解电场强度的概念及其定义式，会根据电场强度的定义式进行有关的计算，知道电场强度是矢量，知道电场强度的方向是怎样规定的．
3．能根据库仑定律和电场强度的定义式推导点电荷场强的计算式，并能用此公式进行有关的计算．
4．知道电场的叠加原理，并应用这个原理进行简单的计算．
（二）过程与方法
通过分析在电场中的不同点，电场力F与电荷电量q的比例关系，使学生理解比值F/q反映的是电场的强弱，即电场强度的概念；知道电场叠加的一般方法。
（三）情感态度与价值观
培养学生学会分析和处理电场问题的一般方法。
重点：电场强度的概念及其定义式
难点：对电场概念的理解、应用电场的叠加原理进行简单的计算
教学过程
（一）引入新课
问题引入：电荷间的相互作用力是怎样产生的？
（二）新课教学-----第3节 电场 电场强度
1、电场：
启发学生从哲学角度认识电场，理解电场的客观存在性，不以人的意识为转移，但能为人的意识所认识的物质属性．利用课本图14－5说明：电荷A和B是怎样通过电场与其他电荷发生作用．电荷A对电荷B的作用，实际上是电荷A的电场对电荷B的作用；电荷B对电荷A的作用，实际上是电荷B的电场对电荷A的作用．
（1）电荷之间的相互作用是通过特殊形式的物质——电场发生的，电荷的周围都存在电场.
特殊性：不同于生活中常见的物质，看不见，摸不着，无法称量，可以叠加.
物质性：是客观存在的，具有物质的基本属性——质量和能量.
（2）基本性质：主要表现在以下几方面
①引入电场中的任何带电体都将受到电场力的作用，且同一点电荷在电场中不同点处受到的电场力的大小或方向都可能不一样.
②电场能使引入其中的导体产生静电感应现象.
③当带电体在电场中移动时，电场力将对带电体做功，这表示电场具有能量.
可见，电场具有力和能的特征
提出问题：同一电荷q在电场中不同点受到的电场力的方向和大小一般不同，这是什么因素造成的？引出电场强度的概念：因为电场具有方向性以及各点强弱不同，所以靠成同一电荷q在电场中不同点受到的电场力的方向和大小不同，我们用电场强度来表示电场的强弱和方向．
2、电场强度(E)：
由图1.2-1可知带电金属球周围存在电场。且从小球受力情况可知，电场的强弱与小球带电和位置有关。引出试探电荷和场源电荷----
（1）关于试探电荷和场源电荷-（详见P12）
注意：检验电荷是一种理想化模型，它是电量很小的点电荷，将其放入电场后对原电场强度无影响
指出：虽然可用同一电荷q在电场中各点所受电场力F的大小来比较各点的电场强弱，但是电场力F的大小还和电荷q的电量有关，所以不能直接用电场力的大小表示电场的强弱．实验表明：在电场中的同一点，电场力F与电荷电量q成正比，比值F/q由电荷q在电场中的位置所决定，跟电荷电量无关，是反映电场性质的物理量，所以我们用这个比值F/q来表示电场的强弱．
（2）电场强度
①定义：电场中某一点的电荷受到的电场力F跟它的电荷量q的比值，叫做该点的电场强度，简称场强．用E表示。
公式（大小）：E=F/q （适用于所有电场）

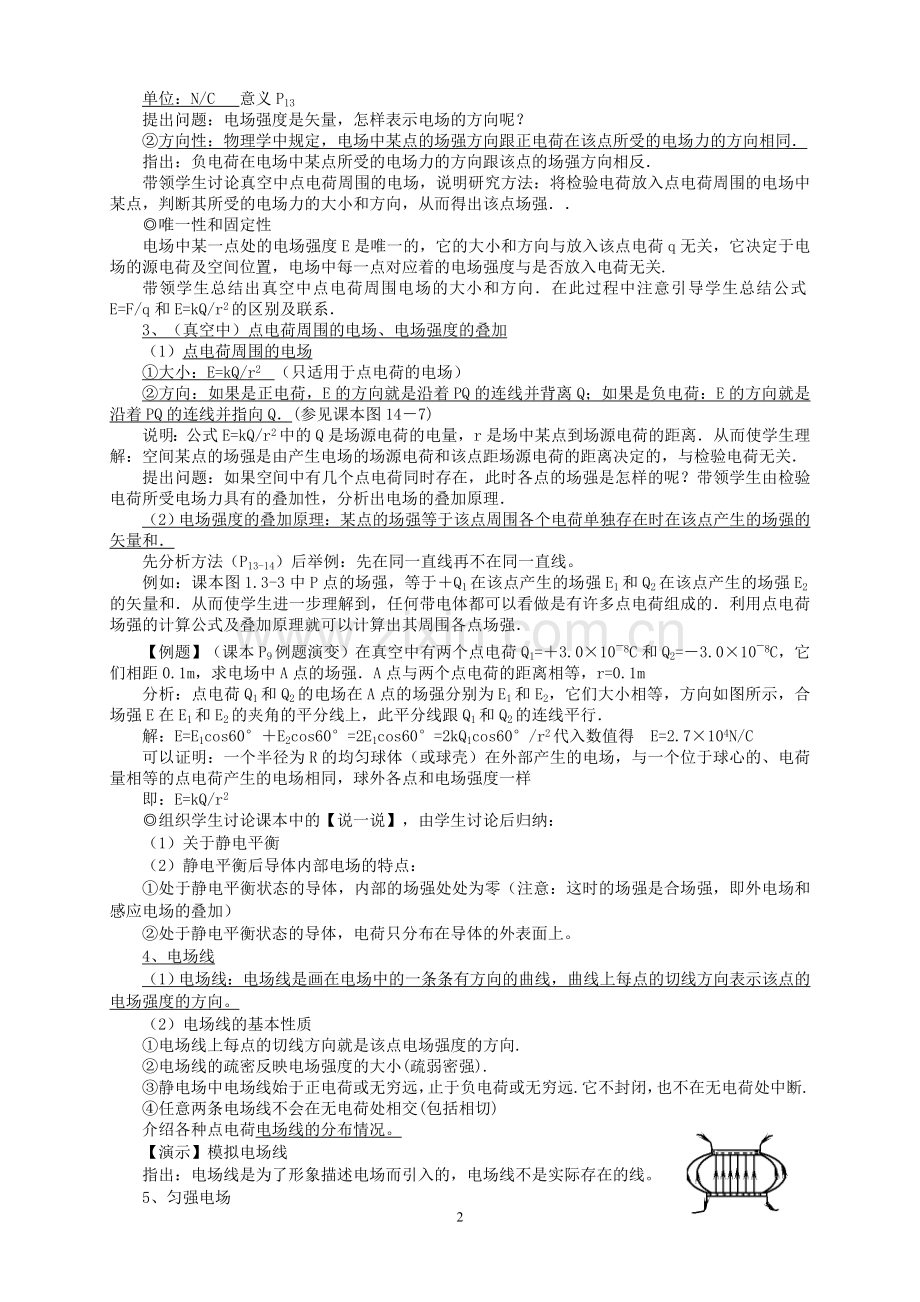

单位：N/C 意义P13
提出问题：电场强度是矢量，怎样表示电场的方向呢？
②方向性：物理学中规定，电场中某点的场强方向跟正电荷在该点所受的电场力的方向相同．
指出：负电荷在电场中某点所受的电场力的方向跟该点的场强方向相反．
带领学生讨论真空中点电荷周围的电场，说明研究方法：将检验电荷放入点电荷周围的电场中某点，判断其所受的电场力的大小和方向，从而得出该点场强．．
◎唯一性和固定性
电场中某一点处的电场强度E是唯一的，它的大小和方向与放入该点电荷q无关，它决定于电场的源电荷及空间位置，电场中每一点对应着的电场强度与是否放入电荷无关.
带领学生总结出真空中点电荷周围电场的大小和方向．在此过程中注意引导学生总结公式E=F/q和E=kQ/r2的区别及联系．
3、（真空中）点电荷周围的电场、电场强度的叠加
（1）点电荷周围的电场
①大小：E=kQ/r2 （只适用于点电荷的电场）
②方向：如果是正电荷，E的方向就是沿着PQ的连线并背离Q；如果是负电荷：E的方向就是沿着PQ的连线并指向Q．(参见课本图14－7)
说明：公式E=kQ/r2中的Q是场源电荷的电量，r是场中某点到场源电荷的距离．从而使学生理解：空间某点的场强是由产生电场的场源电荷和该点距场源电荷的距离决定的，与检验电荷无关．
提出问题：如果空间中有几个点电荷同时存在，此时各点的场强是怎样的呢？带领学生由检验电荷所受电场力具有的叠加性，分析出电场的叠加原理．
（2）电场强度的叠加原理：某点的场强等于该点周围各个电荷单独存在时在该点产生的场强的矢量和．
先分析方法（P13-14）后举例：先在同一直线再不在同一直线。
例如：课本图1.3-3中P点的场强，等于＋Q1在该点产生的场强E1和Q2在该点产生的场强E2的矢量和．从而使学生进一步理解到，任何带电体都可以看做是有许多点电荷组成的．利用点电荷场强的计算公式及叠加原理就可以计算出其周围各点场强．
【例题】（课本P9例题演变）在真空中有两个点电荷Q1=＋3.0×10-8C和Q2=－3.0×10-8C，它们相距0.1m，求电场中A点的场强．A点与两个点电荷的距离相等，r=0.1m
分析：点电荷Q1和Q2的电场在A点的场强分别为E1和E2，它们大小相等，方向如图所示，合场强E在E1和E2的夹角的平分线上，此平分线跟Q1和Q2的连线平行．
解：E=E1cos60°＋E2cos60°=2E1cos60°=2kQ1cos60°/r2代入数值得 E=2.7×104N/C
可以证明：一个半径为R的均匀球体（或球壳）在外部产生的电场，与一个位于球心的、电荷量相等的点电荷产生的电场相同，球外各点和电场强度一样
即：E=kQ/r2
◎组织学生讨论课本中的【说一说】，由学生讨论后归纳：
（1）关于静电平衡
（2）静电平衡后导体内部电场的特点：
①处于静电平衡状态的导体，内部的场强处处为零（注意：这时的场强是合场强，即外电场和感应电场的叠加）
②处于静电平衡状态的导体，电荷只分布在导体的外表面上。
4、电场线
（1）电场线：电场线是画在电场中的一条条有方向的曲线，曲线上每点的切线方向表示该点的电场强度的方向。
（2）电场线的基本性质
①电场线上每点的切线方向就是该点电场强度的方向.
②电场线的疏密反映电场强度的大小(疏弱密强).
③静电场中电场线始于正电荷或无穷远，止于负电荷或无穷远.它不封闭，也不在无电荷处中断.
④任意两条电场线不会在无电荷处相交(包括相切)
介绍各种点电荷电场线的分布情况。
【演示】模拟电场线
指出：电场线是为了形象描述电场而引入的，电场线不是实际存在的线。
5、匀强电场
(1)定义：电场中各点场强的大小相等、方向相同的电场就叫匀强电场.
(2)匀强电场的电场线：是一组疏密程度相同(等间距)的平行直线.例如，两等大、正对且带等量异种电荷的平行金属板间的电场中，除边缘附近外，就是匀强电场.如图14.3-1.
常见电场的电场线
电场
电场线图样
简要描述
正点电荷

发散状
负点电荷

会聚状
等量同号电荷

相斥状
等量异号电荷

相吸状
匀强电场

平行的、等间距的、同向的直线

（三）【小结】对本节内容做简要的小结
◎巩固练习
1．下列说法中正确的是：[ABC ]
A．只要有电荷存在，电荷周围就一定存在着电场
B．电场是一种物质，它与其他物质一样，是不依赖我们的感觉而客观存在的东西
C．电荷间的相互作用是通过电场而产生的，电场最基本的性质是对处在它里面的电荷有力的作用
2．下列说法中正确的是：[BC ]
A．电场强度反映了电场的力的性质，因此场中某点的场强与检验电荷在该点所受的电场力成正比
B．电场中某点的场强等于F/q，但与检验电荷的受力大小及带电量无关
C．电场中某点的场强方向即检验电荷在该点的受力方向
D．公式E=F/q和E=kQ/r2对于任何静电场都是适用的
3．下列说法中正确的是：[ACD ]
A．场强的定义式E=F/q中，F是放入电场中的电荷所受的力，q是放入电场中的电荷的电量
B．场强的定义式E=F/q中，F是放入电场中的电荷所受的力，q是产生电场的电荷的电量
C．在库仑定律的表达式F=kq1q2/r2中kq2/r2是电荷q2产生的电场在点电荷q1处的场强大小，此场对q1作用的电场力F=q1×kq2/r2，同样kq1/r2是电荷q1产生的电场在点电荷q2处的场强的大小，此场对q2作用的电场力F=q2×kq1/r2
D．无论定义式E=F/q中的q值(不为零)如何变化，在电场中的同一点，F与q的比值始终不变
4．讨论电场力与电场强度的区别于联系

●作业
复习本节课文
1、思考课本P16问题与练习第(1)、(3)、(4)、(5)、(7)题．
2、作业纸．
参考题
在电场中某一点，当放入正电荷时受到的电场力向右，当放入负电荷时受到电场力向
左，下列说法正确的是：[ ]
A．当放入正电荷时，该点的场强向右，当放入负电荷时，该点的场强向左
B．只有在该点放入电荷时，该点才有场强
C．该点的场强方向一定向右
D．以上说法均不正确
真空中，两个等量异种点电荷电量数值均为q，相距r．两点电荷连线中点处
的电场强度的大小为：[ ]
A．B．2kq/r2 C．4k/r2 　 D．8kq/r2
3．真空中，A，B两点上分别设置异种点电荷Q1、Q2，已知两点电荷间引力为10N，Q1=1.0×10-2C，Q2=2.0×10-2C．则Q2在A处产生的场强大小是________N/C，方向是________；若移开Q2，则Q1在B处产生的场强的大小是________N/C，方向是________．
说明
1．电场强度是表示电场强弱的物理量，因而在引入电场强度的概念时，应该使学生了解什么是电场的强弱，同一个电荷在电场中的不同点受到的电场力的大小是不同的，所受电场力大的点，电场强．
2．应当使学生理解为什么可以用比值F/q来表示电场强度，知道这个比值与电荷q无关，是反映电场性质的物理量．
用比值定义一个新的物理量是物理学中常用的方法，应结合学生前面学过的类似的定义方法，让学生领会电场强度的定义．
3．应当要求学生确切地理解E=F/q和E=kQ/r2这两个公式的含义，以及它们的区别和联系．
4．应用电场的叠加原理进行计算时不应过于复杂，一般只限于两个电场叠加的情形．通过这种计算，使学生理解场强的矢量性
5．电场线是为了形象描述电场而引入的，电场线不是实际存在的线。
教后记：
1、 对于两个公式的理解以及电场强度的定义还存在问题，要通过题目去强化。
2、 对于几种典型问题，学生死记答案，要让他们养成分析题目的习惯。
学生对于计算题过于依赖计算器，要让他们养成手算习惯。
1.3.2专题：静电平衡
【教学三维目标】
1．知道静电感应产生的原因，理解什么是静电平衡状态
2．理解静电平衡时，净电荷只分布在导体表面且内部场强处处为零
3．知道静电屏蔽及其应用
【重点难点】
静电平衡状态
电场中导体的特点
【教学方法】
推理归纳法、问题解决法、实验法
【教具准备】
验电器、法拉第圆筒、有绝缘柄的金属球一个、金属网罩、收音机、感应起电机、导线若干
【教学过程】
(一)复习提问
1、什么是静电感应现象？
2、静电感应现象的实质是什么？
3、在静电感应时用手摸一下导体，再移走源电荷，则导体带什么电？
+
－

－

＋

＋

＋

－

　 若将导体接地则情况如何？左端接地呢？
(二)新课教学
一、电场中的导体
1、 金属导体的特征：
由做热振动的正离子和做无规则热运动的自由电子组成
2、 静电感应现象
+
－

－

＋

＋

＋

－

问题：在源电荷的电场中引入金属导体后会对空间各点的场强有影响吗？
　　　是什么作用使金属内的电子定向移动的？此移动一直进行吗？
金属导体内部有电场吗？
　　　　答：使空间电场重新分布
　　　　　源电荷的电场使导体内部自由电子定向移动
　　　　　静电平衡状态：导体（包括表面）中没有电荷定向移动时的状态叫静电平衡状态

4、静电平衡状态下导体的特点：
　　　 ⑴内部场强处处为零（不为0则自由电子将继续移动直至合场强为0）
⑵导体中没有自由电荷定向移动
⑶净电荷分布在导体表面
　实验证明：法拉第圆筒实验
⑷导体表面附近电场线与表面垂直
　理论证明：中性导体带电后，由于同种电荷相互排斥，净电荷只能分布在表面
反证法：若内部有自由电荷，则内部场强不为0，导体就不是处于静电平衡状态
+
－

－

＋

＋

＋

－

　　5、静电平衡时导体周围电场分布：

　　　上图空间实际电场分布，不会出现虚线电场线
　 二、静电屏蔽
+
＿
＿
＿
＋
＋
＋
1、 空腔导体的特点：

净电荷只分布在外表面，内表面不带电，空腔内没有电场
+
2、 静电屏蔽

+

外部电场对内部仪器没有影响 若将源电荷置于空腔内，则外对内没有影响，但内对外有影响
实验演示：将收音机置于金属网罩内则声音大小减小
+

若将球壳接地，则内外各不影响
3、 应用
电学仪器和电子设备外面套有金属罩
通信电缆版面包一层铅皮
高压带电作业人员穿金属网衣
通讯工具在钢筋结构房屋中接收信号弱
(三)巩固练习
+
A
B
C
例1：如图所示，在一个原来不带电的金属导体壳的球心处放一正电荷，试分析A、B、C三点的场强：
　　 A．EA≠0 ，EB=0 ，EC=0
B．EA≠0 ，EB≠0 ，EC=0
C．EA≠0 ，EB≠0 ，EC≠0
D．EA=0 ，EB≠0 ，EC=0
例2：如图所示，A、B是两个架在绝缘支座上的金属球，都不带电，中间用导线连接，现用一带正电的小球C靠近B，用手摸一下B球，再撤去导线，然后移走C球，则A、B带电情况：
A
B
+
C
　　 A．A球带正电，B球带负电　　
B．A球带正电，B球不带电
C．A球不带电，B球带负电
D．以上说法都不正确
+
R
L
O
q
例3：长为L的金属棒原来不带电，现将一带电荷量为q的正电荷放在距棒左端R处且与棒在一条线上，则棒上感应电荷在棒内中点O处产生的场强的大小 ，方向 。
(四)小结
1、静电平衡状态下导体有什么特点？
2、静电屏蔽有哪几种情况？有哪些应用？
【布置作业】
【教后记】
1、 教材并没有安排这一节的内容，但在历届高考中都有体现，所以对于这块知识原则是讲清基础知识，不追求深难偏。
学生对电场强度大小，方向的判断，导体内部外部的区别存在问题，准备在作业纸上让他们逐步解决问题。
1.4电势能 电势
教学三维目标
（一）知识与技能
1、理解静电力做功的特点、电势能的概念、电势能与电场力做功的关系。
2、理解电势的概念，知道电势是描述电场的能的性质的物理量。明确电势能、电势、静电力的功、电势能的关系。了解电势与电场线的关系，了解等势面的意义及与电场线的关系。
（二）过程与方法
通过与前面知识的结合，理解电势能与静电力做的功的关系，从而更好的了解电势能和电势的概念。
（三）情感态度与价值观
尝试运用物理原理和研究方法解决一些与生产和生活相关的实际问题，增强科学探究的价值观。
重点：理解掌握电势能、电势、等势面的概念及意义。
难点：掌握电势能与做功的关系，并能用此解决相关问题。
教学过程：
（一）复习前面相关知识
1．静电力、电场强度概念，指出前面我们从力的性质研究电场，从本节起将从能量的角度研究电场。
2．复习功和能量的关系。
从静电力做功使试探电荷获得动能入手，提出问题：是什么能转化为试探电荷的动能？引入新课。
（二）进行新课
1．静电力做功的特点
结合课本图1。4-1（右图）分析试探电荷q在场强为E的均强电场中沿不同路径从A运动到B电场力做功的情况。
q沿直线从A到B
q沿折线从A到M、再从M到B
q沿任意曲线线A到B
结果都一样即：W=qELAM =qELABcos
【结论】：在任何电场中，静电力移动电荷所做的功，只与始末两点的位置有关，而与电荷的运动路径无关。
与重力做功类比，引出：
2．电势能
电势能：由于移动电荷时静电力做功与移动的路径无关，电荷在电场中也具有势能，这种势能叫做电势能。
静电力做功与电势能变化的关系：
静电力做的功等于电势能的变化量。写成式子为：
注意：
①．电场力做正功，电荷的电势能减小；电场力做负功，电荷的电势能增加
②．电场力力做多少功，电势能就变化多少，在只受电场力作用下，电势能与动能相互转化，而它们的总量保持不变。
③．在正电荷产生的电场中正电荷在任意一点具有的电势能都为正，负电荷在任一点具有的电势能都为负。在负电荷产生的电场中正电荷在任意一点具有的电势能都为负，负电荷在任意一点具有的电势能都为正。
④．求电荷在电场中某点具有的电势能
电荷在电场中某一点A具有的电势能EP等于将该点电荷由A点移到电势零点电场力所做的功W的。即EP=W
⑤．求电荷在电场中A、B两点具有的电势能高低
将电荷由A点移到B点根据电场力做功情况判断，电场力做正功，电势能减小，电荷在A点电势能大于在B点的电势能，反之电场力做负功，电势能增加，电荷在B点的电势能小于在B点的电势能。
⑥电势能零点的规定
若要确定电荷在电场中的电势能，应先规定电场中电势能的零位置。
关于电势能零点的规定：P19（大地或无穷远默认为零）
所以：电荷在电场中某点的电势能，等于静电力把它从该点移动到零电势能位置时电场力所有做的功。如上式若取B为电势能零点，则A点的电势能为：
举例分析：对图1。4-1中的各量附与一定的数值，后让学生计算。（1课时）
3．电势---表征电场性质的重要物理量度
通过研究电荷在电场中电势能与它的电荷量的比值得出。参阅P20图1。4--3
（1）定义：电荷在电场中某一点的电势能与它的电荷量的比值，叫做这一点的电势。用表示。标量，只有大小，没有方向，但有正负。
（2）公式：（与试探电荷无关）
（3）单位：伏特（V）
（4）电势与电场线的关系：电势顺线降低。（电场线指向电势降低的方向）
（5）零电势位置的规定：电场中某一点的电势的数值与零电势的选择有关，即电势的数值决定于零电势的选择．（大地或无穷远默认为零）
◎让学生思考和讨论P21问题。◎引导学生分析问题与练习3、4
4．等势面
⑴．定义：电场中电势相等的点构成的面
⑵．等势面的性质：
①．在同一等势面上各点电势相等，所以在同一等势面上移动电荷，电场力不做功
②．电场线跟等势面一定垂直，并且由电势高的等势面指向电势低的等势面。
③．等势面越密，电场强度越大
④．等势面不相交，不相切
⑶．等势面的用途：由等势面描绘电场线。
⑷．几种电场的电场线及等势面
注意：①等量同种电荷连线和中线上
连线上：中点电势最小
中线上：由中点到无穷远电势逐渐减小，无穷远电势为零。
②等量异种电荷连线上和中线上
连线上：由正电荷到负电荷电势逐渐减小。
中线上：各点电势相等且都等于零。
◎引导学生分析问题与练习7。
（三）小结：对本节内容要点进行概括。
（四）巩固新课
1．引导学生完成问题与练习其他题目。
2．阅读教材内容
教后记：
1、电势能、电势、等势面都是非常抽象的概念，上课前就准备用类比法（重力势能、高度、等高线）帮助学生理解，在课上取得了一定效果，但时间安排上又出了问题，以后需要两节课来解决这些问题。
2、学生对于电势和电势能的相对性的理解有障碍。
1.5电势差
教学三维目标：
（一）知识与技能
理解电势差的概念；会计算点电荷在电场力作用下，从电场中一点移动到另一点时电场力所做的功；
（二）过程与方法
知道电势和电势差的关系；
（三）情感态度与价值观
培养学生概括、归纳、类比的能力和抽象思维能力。
教学重点和难点：
1、重点：电势差的概念，电势能的改变与电场力做功的关系，电功计算。
2、难点：电势差的定义（比值）及“在电场中电场力对电荷做功引起电荷的电势能的减少”的认识。
教学过程：
一、新课教学：
1、电势差：（又叫电压）
（1）定义：
电荷q在电场力作用下由A点移到另一点B的过程中，电场力做的功WAB与电荷量q的比值，叫A、B两点之间的电势差UAB。
（2）定义式：
（3）单位：伏特 符号：V 1V=1J/C
（4）物理意义：
电势差的值即为电场力作用下两点间移动一库仑的正电荷电场力做的功。
例如：UAB=10V，移动1库仑正电荷电场力做功为10J，移动1库仑负电荷电场力做功－10J。
2、电势与电势差的比较：
（1）电势差是电场中两点间的电势的差值，
（2）电场中某一点的电势的大小，与选取的参考点有关；电势差的大小，与选取的参考点无关。
（3）电势和电势差都是标量，单位都是伏特，都有正负值；
电势的正负表示该点比参考点的电势大或小；
电势差的正负表示两点的电势的高低。
3、应用计算时，相关物理量用正、负值代入，其结果：
＞0，电场力做正功；＜0，电场力做负功；
＞0，＞；＜0，＜
二、典型例题分析：
【例1】教材P24页 例1

【例2】将一个电量为－2×10－9C的点电荷从电场中的N点移到M点，需克服电场力做功1.4×10－8J，N、M两点间的电势差UNM为多少？若将该电荷从M移到N，电场力做什么功？UMN为多少？
【解析】（1）WNM=－1.4×10－8J，
（2）WMN=1.4×10－8J，
说明：应用计算时，注意各物理量用正负值代入。
【例3】一个电荷量为1×10－5C的电荷，从电场外某点移到电场内的一点A时，克服电场力做功0.006J，则A点的电势为 600 V；如果此电荷从电场外移到电场内的另一点B时，电场力做功0.002J，则B点的电势为 200 V， UAB= 400 V；若有另一电荷量为0.2C的负电荷从A移到B点，电场力做正功，大小为 80 J。
三、课堂小结：
1、电势差和电势的概念；
2、电势差和电势的区别；
3、应用计算时的注意事项。
四、随堂精练：
1、若带正电荷的小球只受到电场力作用，则它在电场中（ ）
A、一定沿电场线由高电势处向低电势处运动；
B、一定沿电场线由低电势处向高电势处运动；
C、不一定沿电场线运动，但一定由高电势处向低电势处运动；
D、不一定沿电场线运动，也不一定由高电势处向低电势处运动。
2、一个带正电的质点，电量q=2.0×10－9C，在静电场中由a点移到b点，在这过程中，除电场力外，其他力作的功为6.0×10－5J，质点的动能增加了8.0×10－5J，则a、b两点间的电势差Ua－Ub为（ ）
A、3×104 V　　　　　　　B、1×104V
C、4×104 V　　　　　　　D、7×104 V
参考答案： 1、D； 2、B
教后记：
1、 在讲解电势差和电势的关系时还应该采用类比法（和高度，高度差相比），因怕学生混淆概念，没有敢讲，结果效果并不理想。
在电场力做功与电势能的变化的关系讲解上给了学生一些有用的结论，学生判断较熟练。
1.6电势差与电势强度的关系
教学三维目标
（一）知识与技能
　　1、理解匀强电场中电势差与电场强度的定性、定量关系．对于公式 要知道推导过程．
　　2、能够熟练应用 解决有关问题．
（二）过程与方法
　　通过对匀强电场中电势差和电场强度的定性、定量关系的学习，培养学生的分析、解决问题的能力．
（三）情感态度与价值观
　　从不同角度认识电场、分析寻找物理量之间的内在联系，培养学生对科学的探究精神，体会自然科学探究中的逻辑美．
教学重点与难点分析
　　前面几节的内容是研究描述电场的各个物理量，本节内容是研究电势差与电场强度的关系，注意电场强度是描述电场力的性质，电势是描述电场能的性质、电势差是跟电场力移动电荷做功相互联系（如下图），电场强度与电势差的关系、电场力与电势能的变化之间的关系，这两个关系之间的内部逻辑．教师在讲解时需要把握其内部联系．
教法建议
本节课是通过分析推理得出匀强电场的电势差与电场强度之间的关系的，教学中重视启发学生联想，分析物理量之间的关系，要使学生不仅知道结论，并会推导得出结论，在一定的条件下正确应用结论．
教学过程
电势差与电场强度关系
一、课题引入：
教师出示图片：

　　讲解：场强是跟电场对电荷的作用力相联系的，电势差是跟电场力移动电荷做功相联系的．那么场强与电势差有什么关系呢？我们以匀强电场场为例来研究．
　　问题1：如图所示匀强电场E中，正电荷q在电场力作用下从A点沿电场方向移动到B点，已知A B两点之间的距离为d，分析电场强度E与电势差 之间有什么关系？
　　AB间距离为d，电势差为 ，场强为E．把正电荷q从A点移到B时，电场力 所做的功为 ．利用电势差和功的关系，这个功又可求得为 ，比较这两个式子，可得 ，即：
　　这就是说，在匀强电场中，沿场强方向的两点间的电势场等于场强和这两点间距离的乘积．如果不是沿场强方向的呢？（学生可以进行讨论分析）
　　如图所示（教师出示图片）并讲解AD两点间电势差仍为 U，设AD间距离s，与AB夹角 ，将正电荷从A移动到D，受电场力方向水平向右，与位移夹角 ，故电场力做功为 ， ，所以 ．利用电势差和功的关系， ，比较这两个式子可得 ．d为AB两点间距离，也是AB所在等势面间距离或者可以说是AD两点间距离s在场强方向的投影．
　　关于公式 ，需要说明的是：
　　1、U为两点间电压，E为场强，d为两点间距离在场强方向的投影．
　　2、由 ，得 ，可得场强的另一个单位：
．
　　所以场强的两个单位伏／米，牛／库是相等的．注：此公式只适用于匀强场．
二、例题讲解（具体内容参考典型例题资料）
三、教师总结：
场强表示单位电量的电荷所受的电场力，而电场中两点间的电势差表示单位电量的电荷在这两点间移动时电场力所做功的大小，由于力和功是互相联系的，所以场强与电势差之间存在着必然的联系．在非匀强电场中，电势差与场强的关系要复杂的多，但是电场中两点间距离越小时的电势差越大，则该处场强就越大．只能是定性判断
教后记：
1、 这节课的重点就在公式的理解，特别是在d不在场强方向时如何处理。
在讲解时特别要把握好电场强度与电势差的关系、电场力做功与电势能的变化之间的关系，这两个关系之间的内部逻辑，但也不要指望学生在一节课就解决所有问题。
1.7电容器与电容
教学三维目标
（一）知识与技能
1、知道什么是电容器及常见的电容器；
2、知道电场能的概念，知道电容器充电和放电时的能量转换；
3、理解电容器电容的概念及定义式，并能用来进行有关的计算；
4、知道平行板电容器的电容与哪些因素有关，有什么关系；掌握平行板电容器的决定式并能运用其讨论有关问题。
（二）过程与方法
结合实物观察与演示，在计算过程中理解掌握电容器的相关概念、性质。
（三）情感态度与价值观
体会电容器在实际生活中的广泛应用，培养学生探究新事物的兴趣。
重点：掌握电容器的概念、定义式及平行板电容器的电容。
难点：电容器的电容的计算与应用
教学过程：
（一）复习前面相关知识
要点：场强、电势能、电势、电势差等。
（二）新课教学：
第七节 、电容器与电容
展示各种电容器.并做解释:这是一种能容纳电荷的容器,今天我们来学习它——电容器以及描述它容纳电荷本领的物理量——电容
1、电容器
（1）构造：任何两个彼此绝缘又相隔很近的导体都可以看成一个电容器。
（2）电容器的充电、放电
操作：把电容器的一个极板与电池组的正极相连，另一个极板与负极相连，两个极板上就分别带上了等量的异种电荷。这个过程叫做充电。
现象：从灵敏电流计可以观察到短暂的充电电流。充电后,切断与电源的联系,两个极板间有电场存在,充电过程中由电源获得的电能贮存在电场中,称为电场能.
操作：把充电后的电容器的两个极板接通,两极板上的电荷互相中和,电容器就不带电了,这个过程叫放电.
现象：从灵敏电流计可以观察到短暂的放电电流.放电后,两极板间不存在电场,电场能转化为其他形式的能量.
提问：电容器在充、放电的过程中的能量转化关系是什么?待学生讨论后总结如下:
【板书】充电——带电量Q增加,板间电压U增加,板间场强E增加, 电能转化为电场能
放电——带电量Q减少,板间电压U减少,板间场强E减少,电场能转化为电能
2、电容
与水容器类比后得出。说明：对于给定电容器，相当于给定柱形水容器，C（类比于横截面积）不变。这是量度式，不是关系式。在C一定情况下，Q=CU，Q正比于U。
定义：电容器所带的电量Q与电容器两极板间的电势差U的比值，叫做电容器的电容。
公式：
单位：法拉（F）还有微法（F）和皮法（pF） 1F=10-6F=10-12pF
（4）电容的物理意义:电容是表示电容器容纳电荷本领的物理量，是由电容器本身的性质（由导体大小、形状、相对位置及电介质）决定的,与电容器是不是带电无关.
3、平行板电容器的电容
（1）[演示]感应起电机给静电计带电（详参阅P29图1。7-4）
说明:静电计是在验电器的基础上制成的,用来测量电势差.把它的金属球与一个导体相连,把它的金属外壳与另一个导体相连,从指针的偏转角度可以量出两个导体之间的电势差U.
现象:可以看到:
保持Q和d不变， S越小,静电计的偏转角度越大, U越大,电容C越小；
保持Q和S不变，d越大，偏转角度越小，C越小.
保持Q、d、S都不变,在两极板间插入电介质板,静电计的偏转角度并且减小,电势差U越小电容C增大.
（2）结论:平行板电容器的电容C与介电常数ε成正比,跟正对面积S成正比,跟极板间的距离d成反比.
平行板电容器的决定式：真空 介质
4、常用电容器（结合课本介绍P30）
（三）小结：对本节内容要点进行概括
（四）巩固新课：1、引导学生完成问题与练习。
2、阅读教材内容。
3、作业纸
教后记：
1、电容的物理意义的理解在上课前就意识到是个难点，所以采用了类比法，几次使用类比法的效果都是比较理想的。
2、对于电容变化引起的电压带电量电场强度的变化因使用的公式较多，学生掌握还有个过程。
1.8带电粒子在电场中的运动
教学三维目标
（一）知识与技能
1．了解带电粒子在电场中的运动——只受电场力，带电粒子做匀变速运动。
2．重点掌握初速度与场强方向垂直的带电粒子在电场中的运动(类平抛运动)。
3．知道示波管的主要构造和工作原理。
（二）过程与方法
培养学生综合运用力学和电学的知识分析解决带电粒子在电场中的运动。
（三）情感态度与价值观
1．渗透物理学方法的教育：运用理想化方法，突出主要因素，忽略次要因素，不计粒子重力。
2．培养学生综合分析问题的能力，体会物理知识的实际应用。
重点：带电粒子在电场中的加速和偏转规律
难点：带电粒子在电场中的偏转问题及应用。
教学过程：
（一）复习力学及本章前面相关知识
要点：动能定理、平抛运动规律、牛顿定律、场强等。
（二）新课教学
1．带电粒子在电场中的运动情况（平衡、加速和减速）
⑴．若带电粒子在电场中所受合力为零时，即∑F＝0时，粒子将保持静止状态或匀速直线运动状态。
例 ：带电粒子在电场中处于静止状态，该粒子带正电还是负电?
分析：带电粒子处于静止状态，∑F＝0，，因为所受重力竖直向下，所以所受电场力必为竖直向上。又因为场强方向竖直向下，所以带电体带负电。
⑵．若∑F≠0（只受电场力）且与初速度方向在同一直线上，带电粒子将做加速或减速直线运动。(变速直线运动)
◎打入正电荷（右图），将做匀加速直线运动。
设电荷所带的电量为q，板间场强为E
电势差为U，板距为d, 电荷到达另一极板的速度为v,则
电场力所做的功为：
粒子到达另一极板的动能为：
由动能定理有：（或 对恒力）
※若初速为v0，则上列各式又应怎么样？让学生讨论并列出。
◎若打入的是负电荷（初速为v0），将做匀减速直线运动，其运动情况可能如何，请学生讨论，并得出结论。
请学生思考和讨论课本P33问题
分析讲解例题1。（详见课本P33）
【思考与讨论】若带电粒子在电场中所受合力∑F≠0，且与初速度方向有夹角(不等于0°，180°)，则带电粒子将做什么运动？（曲线运动）---引出
2．带电粒子在电场中的偏转（不计重力，且初速度v0⊥E，则带电粒子将在电场中做类平抛运动）
复习：物体在只受重力的作用下，被水平抛出，在水平方向上不受力，将做匀速直线运动，在竖直方向上只受重力，做初速度为零的自由落体运动。物体的实际运动为这两种运动的合运动。
详细分析讲解例题2。
解：粒子v0在电场中做类平抛运动
沿电场方向匀速运动所以有： ①
电子射出电场时，在垂直于电场方向偏移的距离为： ②
粒子在垂直于电场方向的加速度： ③
由①②③得： ④
代入数据得：m
即电子射出时沿垂直于板面方向偏离0.36m
电子射出电场时沿电场方向的速度不变仍为v0，而垂直于电场方向的速度：
⑤
故电子离开电场时的偏转角为： ⑥
代入数据得：=6.8°
【讨论】：若这里的粒子不是电子，而是一般的带电粒子，则需考虑重力，上列各式又需怎样列？指导学生列出。
3．示波管的原理
（1）示波器：用来观察电信号随时间变化的电子仪器。其核心部分是示波管
（2）示波管的构造：由电子枪、偏转电极和荧光屏组成（如图）。
（3）原理：利用了电子的惯性小、荧光物质的荧光特性和人的视觉暂留等，灵敏、直观地显示出电信号随间变化的图线。
◎让学生对P35的【思考与讨论】进行讨论。
（三）小结：
1、研究带电粒子在电场中运动的两条主要线索
带电粒子在电场中的运动，是一个综合电场力、电势能的力学问题，研究的方法与质点动力学相同，它同样遵循运动的合成与分解、力的独立作用原理、牛顿运动定律、动能定理、功能原理等力学规律．研究时，主要可以按以下两条线索展开．
（1）力和运动的关系——牛顿第二定律
根据带电粒子受到的电场力，用牛顿第二定律找出加速度，结合运动学公式确定带电粒子的速度、位移等．这条线索通常适用于恒力作用下做匀变速运动的情况．
（2）功和能的关系——动能定理
根据电场力对带电粒子所做的功，引起带电粒子的能量发生变化，利用动能定理或从全过程中能量的转化，研究带电粒子的速度变化，经历的位移等．这条线索同样也适用于不均匀的电场．
2、研究带电粒子在电场中运动的两类重要的思维技巧
（1）类比与等效
电场力和重力都是恒力，在电场力作用下的运动可与重力作用下的运动类比．例如，垂直射入平行板电场中的带电粒子的运动可类比于平抛
