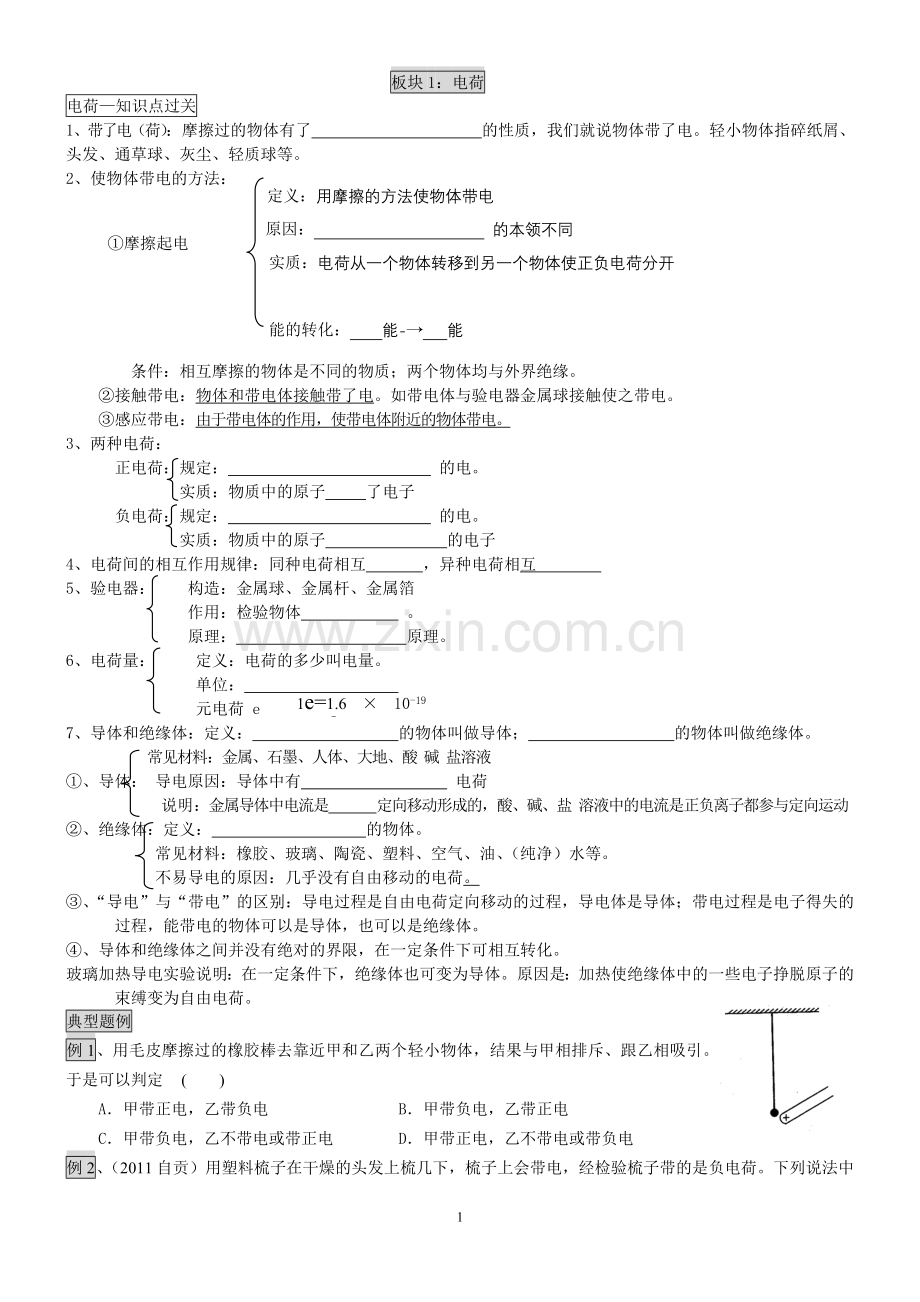

板块1：电荷
电荷—知识点过关
1、带了电（荷）：摩擦过的物体有了 的性质，我们就说物体带了电。轻小物体指碎纸屑、头发、通草球、灰尘、轻质球等。
定义：用摩擦的方法使物体带电
原因： 的本领不同
实质：电荷从一个物体转移到另一个物体使正负电荷分开
能的转化： 能-→ 能
①摩擦起电
2、使物体带电的方法：
条件：相互摩擦的物体是不同的物质；两个物体均与外界绝缘。
②接触带电：物体和带电体接触带了电。如带电体与验电器金属球接触使之带电。
③感应带电：由于带电体的作用，使带电体附近的物体带电。
3、两种电荷：
正电荷：规定： 的电。
实质：物质中的原子 了电子
负电荷：规定： 的电。
实质：物质中的原子 的电子
4、电荷间的相互作用规律：同种电荷相互 ，异种电荷相互
5、验电器： 构造：金属球、金属杆、金属箔
作用：检验物体 。
原理： 原理。
6、电荷量： 定义：电荷的多少叫电量。
1e=1.6×10-19 C
单位：
元电荷 e
7、导体和绝缘体：定义： 的物体叫做导体； 的物体叫做绝缘体。
常见材料：金属、石墨、人体、大地、酸 碱 盐溶液
①、导体： 导电原因：导体中有 电荷
说明：金属导体中电流是 定向移动形成的，酸、碱、盐 溶液中的电流是正负离子都参与定向运动
②、绝缘体：定义： 的物体。
常见材料：橡胶、玻璃、陶瓷、塑料、空气、油、（纯净）水等。
不易导电的原因：几乎没有自由移动的电荷。
③、“导电”与“带电”的区别：导电过程是自由电荷定向移动的过程，导电体是导体；带电过程是电子得失的过程，能带电的物体可以是导体，也可以是绝缘体。
④、导体和绝缘体之间并没有绝对的界限，在一定条件下可相互转化。
玻璃加热导电实验说明：在一定条件下，绝缘体也可变为导体。原因是：加热使绝缘体中的一些电子挣脱原子的束缚变为自由电荷。
典型题例
例1、用毛皮摩擦过的橡胶棒去靠近甲和乙两个轻小物体，结果与甲相排斥、跟乙相吸引。于是可以判定 ( )
A．甲带正电，乙带负电 B．甲带负电，乙带正电
C．甲带负电，乙不带电或带正电 D．甲带正电，乙不带电或带负电

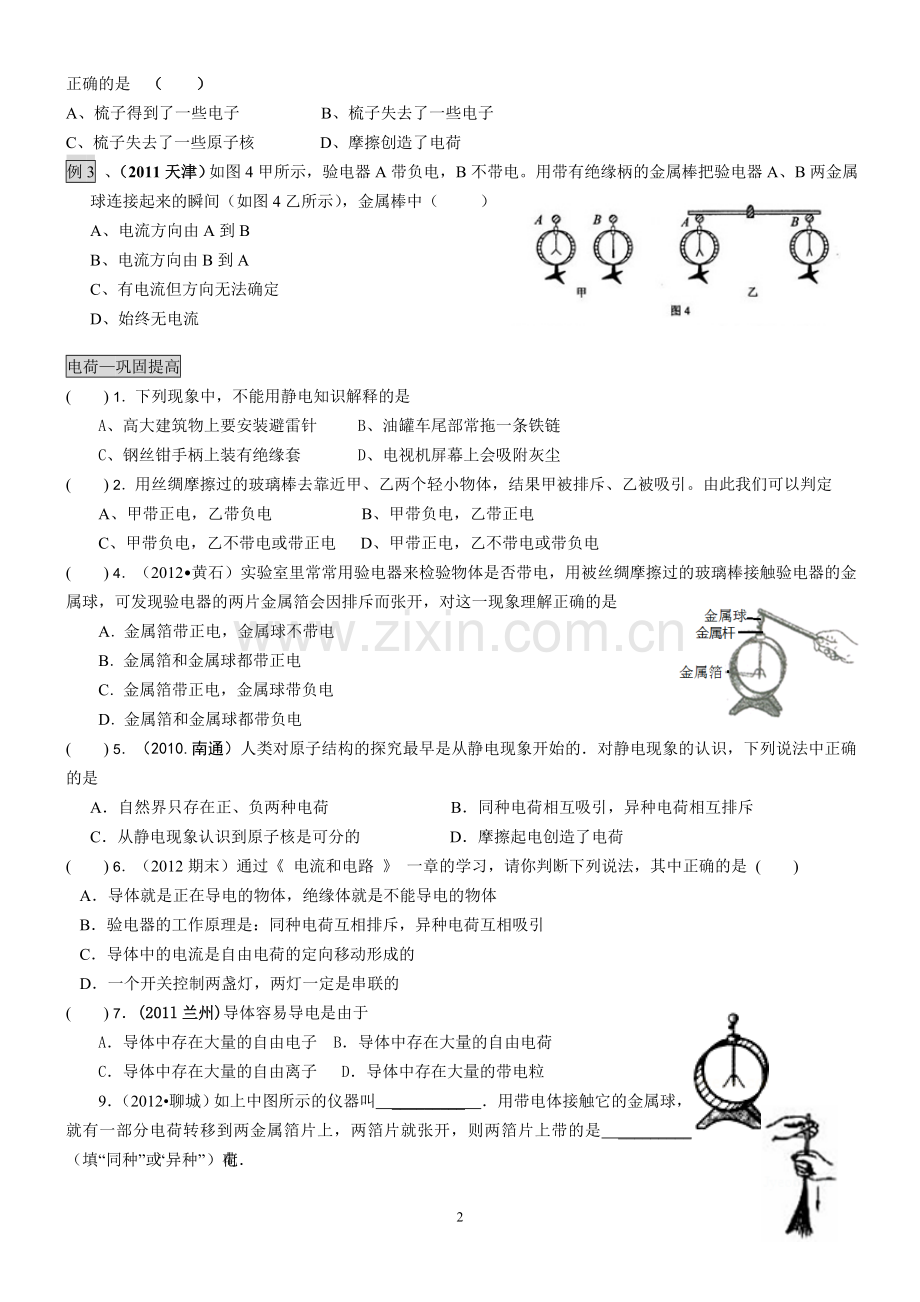

例2、（2011自贡）用塑料梳子在干燥的头发上梳几下，梳子上会带电，经检验梳子带的是负电荷。下列说法中正确的是 （ ）
A、梳子得到了一些电子 B、梳子失去了一些电子
C、梳子失去了一些原子核 D、摩擦创造了电荷
例3 、（2011天津）如图4甲所示，验电器A带负电，B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图4乙所示），金属棒中（ ）
A、电流方向由A到B
B、电流方向由B到A
C、有电流但方向无法确定
D、始终无电流
电荷—巩固提高
( ) 1．下列现象中，不能用静电知识解释的是
A、高大建筑物上要安装避雷针 B、油罐车尾部常拖一条铁链
C、钢丝钳手柄上装有绝缘套 D、电视机屏幕上会吸附灰尘
( ) 2．用丝绸摩擦过的玻璃棒去靠近甲、乙两个轻小物体，结果甲被排斥、乙被吸引。由此我们可以判定
A、甲带正电，乙带负电 B、甲带负电，乙带正电
C、甲带负电，乙不带电或带正电 D、甲带正电，乙不带电或带负电
( ) 4．（2012•黄石）实验室里常常用验电器来检验物体是否带电，用被丝绸摩擦过的玻璃棒接触验电器的金属球，可发现验电器的两片金属箔会因排斥而张开，对这一现象理解正确的是
A．金属箔带正电，金属球不带电
B．金属箔和金属球都带正电
C．金属箔带正电，金属球带负电
D．金属箔和金属球都带负电
( ) 5．（2010.南通）人类对原子结构的探究最早是从静电现象开始的．对静电现象的认识，下列说法中正确的是
A．自然界只存在正、负两种电荷 B．同种电荷相互吸引，异种电荷相互排斥
C．从静电现象认识到原子核是可分的 D．摩擦起电创造了电荷
( ) 6．（2012期末）通过《 电流和电路 》 一章的学习，请你判断下列说法，其中正确的是 ( )
A．导体就是正在导电的物体，绝缘体就是不能导电的物体
B．验电器的工作原理是：同种电荷互相排斥，异种电荷互相吸引
C．导体中的电流是自由电荷的定向移动形成的
D．一个开关控制两盏灯，两灯一定是串联的
( ) 7．(201l兰州)导体容易导电是由于
A．导体中存在大量的自由电子 B．导体中存在大量的自由电荷
C．导体中存在大量的自由离子 D．导体中存在大量的带电粒
9．（2012•聊城）如上中图所示的仪器叫 _________ ．用带电体接触它的金属球，就有一部分电荷转移到两金属箔片上，两箔片就张开，则两箔片上带的是 _________ （填“同种”或“异种”）电荷．
10．（2012•扬州）如上右图，将一根塑料绳一端握紧，把绳尽可能撕成细丝，用手从上向下捋几下，观察到的现象是 _________ ，说明的道理是 __ _______ ．
11．（2012•兰州）一般情况下，下列物体：①橡皮擦 ②铅笔芯 ③塑料尺 ④钢尺 ⑤盐水 ⑥食用油，其中属于导体的是 _________ ，属于绝缘体的是 _________ ．（只填序号）
12.（2012•龙岩）用摩擦过的塑料梳子能使细水流弯曲．说明摩擦过的梳子 ，水流弯曲是因为 。
塑料板竖立时，“大”字区域内的木屑由于重力作用而滑落
板块2：电路与电流；串联和并联电路的识别
知识点过关
1、电流是如何形成的？
电荷的 形成电流；
2、我们把 定向移动的方向规定为电流的方向;与负电荷定向移动的方向相 ；
金属依靠 的定向移动形成电流，其定向移动方向与电流方向相 。
3、蓄电池对外供电时是把________能转化为________能;
4、要使电路中形成持续电流的条件是：①电路中有_____ __；②电路必须 ;
5、一个完整的电路是由供给电能的________，消耗电能的________，控制电流通断的________和输送电能________几个部分组成的;连接电路时，开关必须 。
6、电路中电流只有一条路径的是 电路，电路中电流有多条路径的是 电路。
典型题例
例 1 关于电流的方向，下列说法中正确的是（ ）
A、在金属导体中，自由电子定向移动形成电流，所以自由电子定向移动的方向就是电流的方向。
B、因为导电溶液中有可以自由移动的正、负电荷，所以电流方向不能确定。
C、在电源外部，电流是从电源的负极流向正极。
D、正电荷定向移动的方向为电流方向。
例2、 （2012•杭州）某档案馆的保密室进出门有下列要求：甲、乙两资料员必须同时用各自的钥匙（S甲、S乙分别表示甲、乙两资料员的钥匙）使灯亮才能进入保密室；而馆长只要用自己的钥匙（S馆长表示馆长的钥匙）使灯亮就可以进入保密室．下列电路中符合上述要求的是（ ）
A．
B．
C．
D．
例4、小轿车上都装有一个用来提醒司机是否关好车门的指示灯．四个车门中只要有一个门没关好(相当于一个开关断开)，该指示灯就会发光。图2所示的模似电路图符合要求的是 （ ）
例5（2012•无锡）小明房间门口装有开关S1，床头装有开关S2，这两个开关都能单独控制房间里的吊灯．以下电路图能符合这一要求的是（ ）
A．
B．
C．
D．
例6（2012•德州）如图中的电路图和实物图相对应的是 （ ）
巩固提高
（ ）1．（2012•黄冈）下列有关“电”的说法正确的是
A. 摩擦起电的实质是创造了电荷 B. 运动的电荷一定形成电流
C. 电路两端有电压就一定有电流。 D. 电阻中有电流，它的两端一定有电压
（ ）2. 从显像管尾部的热灯丝发射出来的电子，高速撞击在电视机荧光屏上，使荧屏发光，则在显像管内
A.电流方向从灯丝到荧屏 B.电流方向从荧屏到灯丝。
C.显像管内是真空的，无法通过电流 D.电视机使用的是交流电，显像管中的电流方向不断改变。
（ ）3.（2011杭州）利用“光控开关”和“声控开关”可以节约居民楼里楼道灯的用电。其中“光控开关”能在天黑时自动闭合，天亮时自动断开；“声控开关”能在有声音时自动闭合，无声音时自动断开。下列电路图中合理的是 （ ）
( )4. 在上右图所示电路中,下列说法正确的是
A. S1、S2闭合,两灯都亮 B. S1、S2闭合,只有L2亮
C. S1、S2闭合,电源短路 D. S1闭合,S2断开,只有L1亮
（ ）5．（11·无锡）下面是小华同学对身边的一些电路进行观察分析后作出的判断，其中不正确的是
A．厨房中的抽油烟机里装有照明灯和电动机，它们既能同时工作又能单独工作，它们是并联的
B．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的
C． 楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的
D． 一般家庭中都要安装照明灯和其它用电器，使用时互不影响，它们是并联的
（ ）7．（2012•沈阳）如右图所示，下列分析正确的是
A. 只闭合S1时，L2发光、L1不发光，A2测L2电流
B. 只闭合S2时，L1发光、L2不发光，A1测L1电流
C. 闭合S1、S2时，L1、L2并联，A2测L2电流
D. 闭合S1、S2时，L1、L2串联，A1、A2示数相等
（ ）8.（11·成都）如图（甲）所示为家庭中的装饰吊灯，共有六盏灯，由两个开关控制，每个开关控制三盏灯，每盏灯的额定电压都是220V。则图（乙）所示电路中，与之对应的是
9．（2012•德州）现在许多宾馆都利用房卡取电，如图所示．只有把房卡插入槽中，房间内的用电器才能使用．房卡的作用相当于家庭电路中的 _________ ，房间里各用电器之间是 _________ 联的．
9题图 10题图 11题图 12题图
10.（11·绵阳）如图是简化了的电冰箱的电路图。图中M是压缩机的电动机，L是电冰箱内 部的照晚灯。当电冰箱接入电路后，关闭了电冰箱的门时，开关S1与S2的状态是__________；当又打开正在工作的电冰箱门时，开关S1与S2的状态是__________。
11.（2010级期末）如图所示电路，开关 S 闭合后，灯L1与灯L2均不亮，故障原因是小灯泡断路或者被短路造成的。为了进步查明故障原因，小华同学将一导线连接在灯L1两端时，发现两灯均不亮，将导线连接在L2两端时，灯L1亮而灯L2不亮。由此可以判断出现故障的灯是 ，故障原因是该灯
12.（2010.江苏省泰州市）上右图所示的电路，开关闭合时电流表(甲)测量的是通过__________的电流（选填“L1”、“L2”或“L1和L2”），电流表(乙)测量的是通过__________的电流（选填“L1”、“L2”或“L1和L2”）。L1和L2两只灯泡是_________________关系（选填“串联”或“并联”）。
13.（2012期末）根据下面左边所示的实物电路，在其右边的方框中画出它的电路图，
板块3：电流表、电压表的使用：
（ ）1.分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行简化处理．下列处理方法中正确的是
A. 把电流表看成是断路的 B. 把电流表看成是一个大电阻
C．把电压表看成是断路的 D．把电压表看成是一根导线
（ ）2．（2012•南充）如下左图所示的电路，当开关S闭合后
A．若甲表是电压表，乙表是电流表，则电阻R1、R2并联
B．若甲表是电流表，乙表是电流表，则电阻R1、R2串联
C．若甲表是电压表，乙表是电压表，则电阻R1、R2串联
D．若甲表是电流表，乙表是电压表，则电阻R1、R2并联
（ ）3．（2012•泰州）上中图所示电路，开关闭合时观察到：L1和L2两灯均不亮，电流表无示数，电压表有示数，其原因可能是（ ）
A. L1断路 B. L2断路 C. 电流表断路 D. 电流表短路
（ ）4．在上右图4A．所示电路中，当闭合开关后，两个电压表指针偏转均为图4B．所示，则电阻R1和R2两端的电压分别为：
A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．1.2V，4.8V
（ ）5．（11·自贡）某同学在做电学实验时，不慎将电压表和电流表的位置对换，连接成右图所示电路。若开关闭合，其后果是
A．电压表不会烧坏，电流表可能烧坏 B．两表不会被烧坏
C．电压表不会被烧坏，但无示数 D．两表会被烧坏
（ ）6．在用电流表测通过某灯泡的电流时，若选用0—0.6A的量程，测得的电流值为0.18A；若使用 0—3A的量程，测得的电流值为0.2A，那么通过某灯泡的电流的大小应是
A、0.18A B、0.2A C、0.19A D、无法确定
（ ）7．如图，当电路正常工作时，估计电路中的电流在0.3A —0.4A ，若用图中的电流表去测电路中的电流，那么，电路中的两个接线头 a 、 b 的接法应该是
A. a 接电流表的“一”接线柱， b 接“0.6 ”接线柱
B. a 接，“0 . 6 ”接线柱，b接“一”接线柱
C. a 接电流表的“一”接线柱，b接“3”接线柱
D. a 接电流表的“3”接线柱，b接“一”接线柱
8．记住一些电压值： 一节干电池的电压 ，一节铅蓄电池的电压 ，家庭电路的电压 ， 安全电压 。
9．在做“练习使用电压表”实验时，小华把电压表接成了如图所示的电路，小灯泡的规格为“1.2 V 1.5 W”，电池的电压为1.5V。闭合开关S后，小灯泡 (填“发光”或“不发光”)电压表的示数为 V。
板块4：串联、并联电路的电流、电压特点
电路
电流
电压
电阻
串联电路
I=I1=I2
U= U1+U2
U1 ：U2 = R1 ：R2
R= R1+R2
并联电路
I= I1+I2
I1 ：I2 = R2 ：R1
U= U1= U2
1/R= 1/R1+1/R2
典型题例
例1、（2012•扬州）如下左图所示的电路，电源电压恒定，当开关S闭合时（ ）
A．A示数变小，V示数变大 B．A示数变大，V示数不变
C．A示数不变，V示数变小 D．A示数不变，V示数变大
S1
S2
L2
L1
例2、如上右图所示，电源电压一定。关于电路的工作情况，下列说法正确的是 （ ）
A．只闭合S1时，两只灯泡串联
B．先闭合S1，再闭合S2时，电压表的示数不变、电流表的示数变大
C．若电压表和电流表位置对调，则闭合S1 、S2后，两表都被烧坏
D．若灯L1被短路，则闭合S1 、S2后，电压表和电流表都被烧坏
巩固与提高
（ ）1.如下左图所示电路，闭合开关后，比较a、b、c、d 四处电流的大小，其中正确的是
A．Ia＝Id
B．Ia＜Ib
C．Ib＞Ic
D．Ic＝ Id
（ ）2.在图9所示的电路中，电源电压保持不变，当开关S 闭合，滑动变阻器的滑片P向右移动时，电流表和电压表的示数的变化情况分别为
A．电流表的示数变小，电压表的示数变大
B．电流表的示数变大，电压表的示数变小
C．电流表的示数变小，电压表的示数不变
D．电流表的示数变小，电压表的示数变小
（ ）3.在右上图所示的电路中，当滑动变阻器的滑片P向右移动时，下面关于电流表和电压表的示数和灯的亮度变化情况说法正确的是
A．电流表的示数变小； B．电流表的示数变大；C．电压表的示数变小； D.灯的亮度保持不变。
（ ）4.如图所示，电流通过长度和材料都相同，但横截面积大小不等的两段导体A、B，则在两段导体中电流大小分别为IA、IB，和导体两端的电压UA、UB大小关系是
A. IA=IB B. IA＞IB C. UA＜UB D. UA=UB
（ ）5.（2010.扬州）在如图所示的电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在零刻度线，电压表指针则有明显偏转，该电路中的故障可能是
A．灯泡L2短路 B．灯泡L2断路 C．灯泡L1断路 D．两个灯泡都断路
（ ）6．（2012•绥化）如图所示，电源电压不变，闭合开关，电路正常工作．一段时间后发现，其中一个电压表的示数变大，故障原因可能是
A．电阻R可能发生短路 B．电灯L可能发生断路
C．电阻R可能发生断路
D．电压表V2损坏
（ ）7．（2012•株洲）如图所示，闭合开关S后，当滑动变阻器的滑片P向上滑动时，各电表示数变化正确的是
A．电流表和电压表的示数均变小 B．电流表和电压表的示数均变大
C．电流表示数变大、电压表的示数不变 D．电流表示数变小、电压表的示数不变
( )8.下图是小灯泡和滑动变阻器连入电路的四种情况，能利用滑动变阻器调节小灯泡从亮到灭的正确电路是
9.小丽在“用电流表测量电流”的实验中按照如图2中所示的电路图组成电路，接通开关S后，电流表A1、A2的指针位置如图所示，则电流表A1的读数应是 ，灯L1 中的电流是 。
10．（2012•泰安）下列关于导体的说法中，正确的是（ ）
A．
一根金属丝被均匀拉长后，它的电阻将变大
B．
导体中没有电流通过时，导体就没有电阻
C．
保险丝都是用半导体材料制成的
D．
粗导线的电阻一定比细导线的电阻大
11．（2012•铜仁市）关于串、并联电路，下列说法正确的是（ ）
A．
串联电路电流处处相等
B．
串联电路总电阻的倒数等于各电阻倒数之和
C．
并联电路各支路电流总相等
D．
并联电路的总电阻等于各支路电阻之和
8
