分体空调尺寸.docx

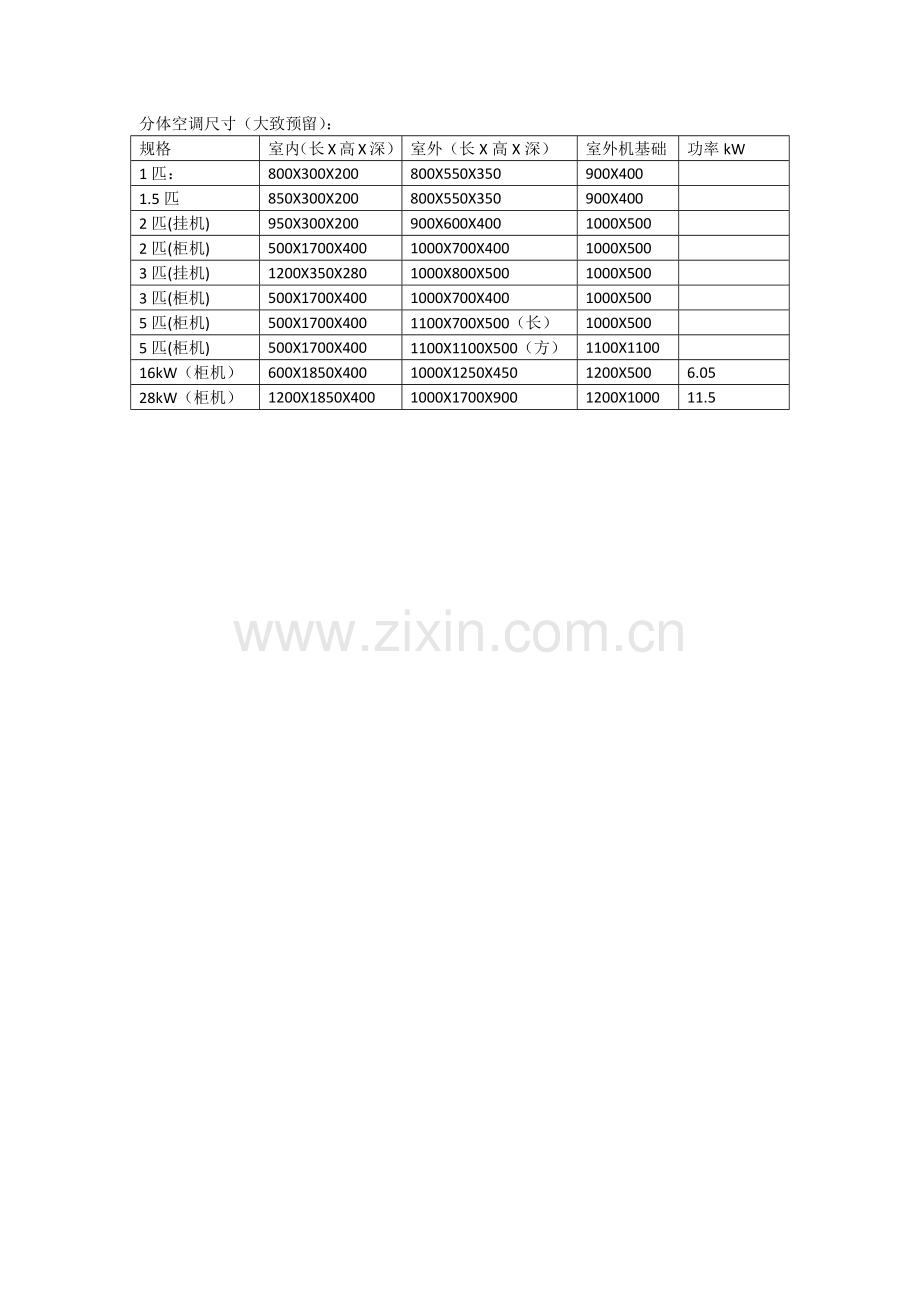

分体空调尺寸（大致预留）：
规格
室内（长X高X深）
室外（长X高X深）
室外机基础
功率kW
1匹：
800X300X200
800X550X350
900X400

1.5匹
850X300X200
800X550X350
900X400

2匹(挂机)
950X300X200
900X600X400
1000X500

2匹(柜机)
500X1700X400
1000X700X400
1000X500

3匹(挂机)
1200X350X280
1000X800X500
1000X500

3匹(柜机)
500X1700X400
1000X700X400
1000X500

5匹(柜机)
500X1700X400
1100X700X500（长）
1000X500

5匹(柜机)
500X1700X400
1100X1100X500（方）
1100X1100

16kW（柜机）
600X1850X400
1000X1250X450
1200X500
6.05
28kW（柜机）
1200X1850X400
1000X1700X900
1200X1000
11.5

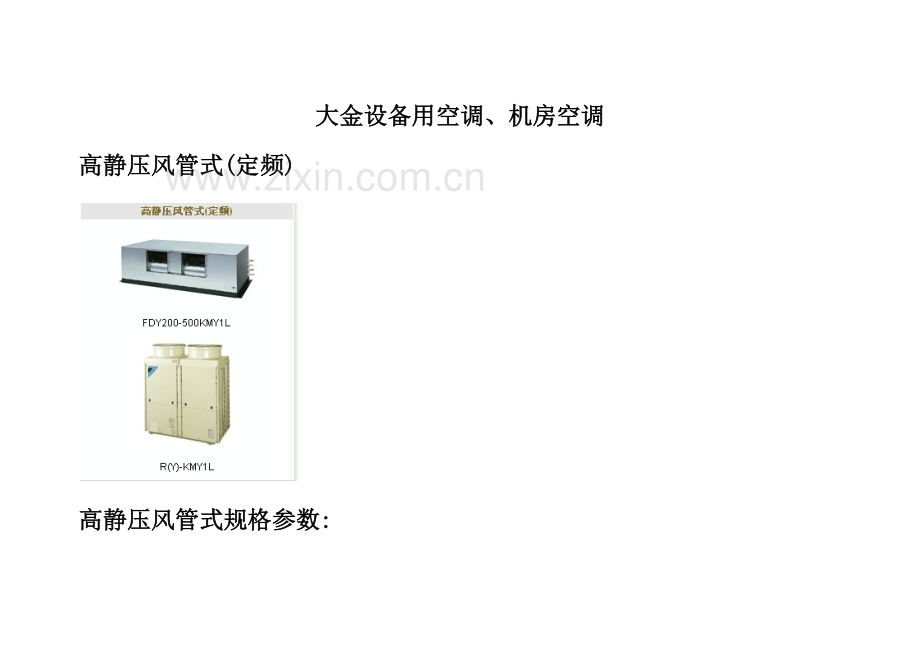

大金设备用空调、机房空调
高静压风管式(定频)

高静压风管式规格参数:
冷暖型/单冷型规格参数
单冷型

型号
室内机
FDY200KMY1L
FDY250KMY1L
FDY400KMY1L
FDY500KMY1L
电源
三相 380V,50Hz
额定制冷容量
KW
20
25
40
50
额定制热容量
KW
20.6
28
41.2
56
尺寸（H×W×D）
mm
500×1130×850
500×1130×850
625×1620×850
625×1980×850
运转音(制冷/制热)
dB(A)
54
56
61
63
重量
kg
94
105
161
187
室外机
RY200KMY1L
RY250KMY1L
RY200KMY1L×2
RY250KMY1L×2
电源
三相 380V,50Hz
尺寸（H×W×D）
mm
1220×1280×690
1440×1280×690
1220×1280×690
1440×1280×690
运转音(制冷/制热)
dB(A)
62/64
63/65
62/64(单机)
63/65(单机)
重量
kg
180
206
180×2
206×2
注:1.能力测定条件:
①.制冷能力基于室内温度27℃DB，19℃WB，室外温度35℃DB。冷媒配管长度为5m
②.制热能力基于室内温度20℃DB，室外温度7℃DB，6℃WB。冷媒配管长度为5m
2.冷媒配管的允许长度：全长50m，高低差30m
高静压柜式

高静压柜式规格参数:
高静压系列规格参数:
单冷型

型号
室内机
FVY200AMY1L
FVY250AMY1L
FVY400AMY1L
FVY500AMY1L
电源
三相 380V,50Hz
额定制冷容量
KW
20
25
40
50
尺寸（H×W×D）
mm
1670×950×510
1670×1170×510
1870×1170×720
1870×1470×720
运转音(制冷/制热)
dB(A)
54
55
63
64
重量
kg
125
145
210
240
室外机
RY200KMY1L
RY250KMY1L
RY200KMY1L×2
RY250KMY1L×2
电源
三相 380V,50Hz
运转音(制冷/制热)
dB(A)
62/64
63/65
62/64(单机)
63/65(单机)
尺寸（H×W×D）
mm
1220×1280×690
1440×1280×690
1220×1280×690
1440×1280×690
重量
kg
180
206
180×2
206×2
冷暖型
型号
室内机
FVY200AMY1L
FVY250AMY1L
FVY400AMY1L
FVY500AMY1L
电源
三相 380V,50Hz
额定制冷容量
KW
20
25
40
50
额定制热容量
KW
20.6
28
41.2
56
运转音(制冷/制热)
dB(A)
62/64
63/65
62/64(单机)
63/65(单机)
尺寸（H×W×D）
mm
1670×950×510
1670×1170×510
1870×1170×720
1870×1470×720
重量
kg
125
145
210
240
室外机
RY200KMY1L
RY250KMY1L
RY200KMY1L×2
RY250KMY1L×2
电源
三相 380V,50Hz
尺寸（H×W×D）
mm
1220×1280×690
1440×1280×690
1220×1280×690
1440×1280×690
重量
kg
180
206
180×2
206×2
注:1.能力测定条件:
①.制冷能力基于室内温度27℃DB，19℃WB，室外温度35℃DB。冷媒配管长度为5m
②.制热能力基于室内温度20℃DB，室外温度7℃DB，6℃WB。冷媒配管长度为5m
2.冷媒配管的允许长度：全长50m，高低差30m
