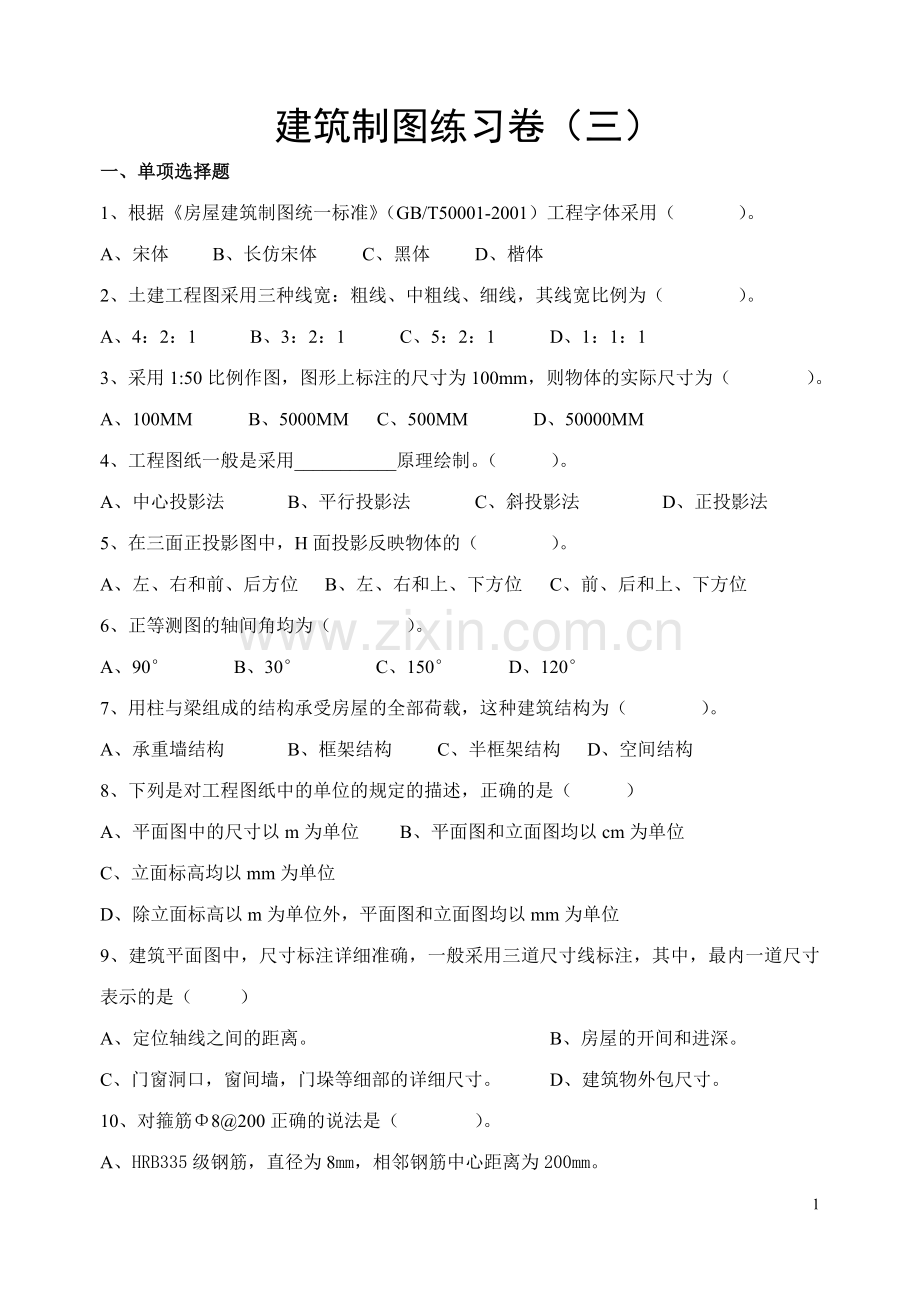

建筑制图练习卷（三）
一、单项选择题
1、根据《房屋建筑制图统一标准》（GB/T50001-2001）工程字体采用（ ）。
A、宋体 B、长仿宋体 C、黑体 D、楷体
2、土建工程图采用三种线宽：粗线、中粗线、细线，其线宽比例为（ ）。
A、4：2：1 B、3：2：1 C、5：2：1 D、1：1：1
3、采用1:50比例作图，图形上标注的尺寸为100mm，则物体的实际尺寸为（ ）。
A、100MM B、5000MM C、500MM D、50000MM
4、工程图纸一般是采用___________原理绘制。（ ）。
A、中心投影法 B、平行投影法 C、斜投影法 D、正投影法
5、在三面正投影图中，H面投影反映物体的（ ）。
A、左、右和前、后方位 B、左、右和上、下方位 C、前、后和上、下方位
6、正等测图的轴间角均为（ ）。
A、90° B、30° C、150° D、120°
7、用柱与梁组成的结构承受房屋的全部荷载，这种建筑结构为（ ）。
A、承重墙结构 B、框架结构 C、半框架结构 D、空间结构
8、下列是对工程图纸中的单位的规定的描述，正确的是（ ）
A、平面图中的尺寸以m为单位 B、平面图和立面图均以cm为单位
C、立面标高均以mm为单位
D、除立面标高以m为单位外，平面图和立面图均以mm为单位
9、建筑平面图中，尺寸标注详细准确，一般采用三道尺寸线标注，其中，最内一道尺寸表示的是（ ）
A、定位轴线之间的距离。 B、房屋的开间和进深。
C、门窗洞口，窗间墙，门垛等细部的详细尺寸。 D、建筑物外包尺寸。
10、对箍筋Φ8@200正确的说法是（ ）。
A、HRB335级钢筋，直径为8mm，相邻钢筋中心距离为200mm。
B、HPB235级钢筋，直径为8mm，相邻钢筋中心距离为200mm。
C、HPB235级钢筋，直径为8cm，钢筋中心距离为200mm。
二、填空题
1. 组合体的类型大致上有 、 、 三种。
2. 识读投影图的方法，一般有 和 两种。
3. 尺寸标注的四要素: 。
4. 轴测投影根据投影方向是否垂直于轴测投影图，分为 和 两大类。
5. 用来区别不同轴测类型的指标是 和 。
6. 正轴测投影图的三个轴间角都等于 。
7. 剖面图符号包括 和 两部分，其中剖切位置线长 ， 投影方向线 长 。
8. 形体被剖切后形成的断面轮廓线，用 线画出，未被剖切到的形体轮廓线，常画成
线。
9. 断面图包括 、 、 三种。
10．建筑图纸一般把 定为相对标高的零点，写为 。标高符号的小三角形高约 ，是 三角形。
三、根据形体的两面投影，补画第三投影。

四、作形体的正等测图（尺寸从图中量取）。

五、作檩条的1-1、2-2断面图。

六、根据所提供的工程图填空。

1、该工程共_____层，共高________米 ，底层高_______米；底层地面的标高_________米，室外标高______________米，室内外高差__________________毫米，第二层楼面标高是_________米，女儿墙的高度为_________毫米。
2、外墙装饰材料为____________________和______________________。
3、坡屋面檐口的标高为______________米和____________米。
4、立面图中，横向编号自左向右依次为_________________________________________。
5、圆圈中下面数字表示___________________________，上面数字______________________。
