圣地秋实项目管理文件 地砖工程技术交底

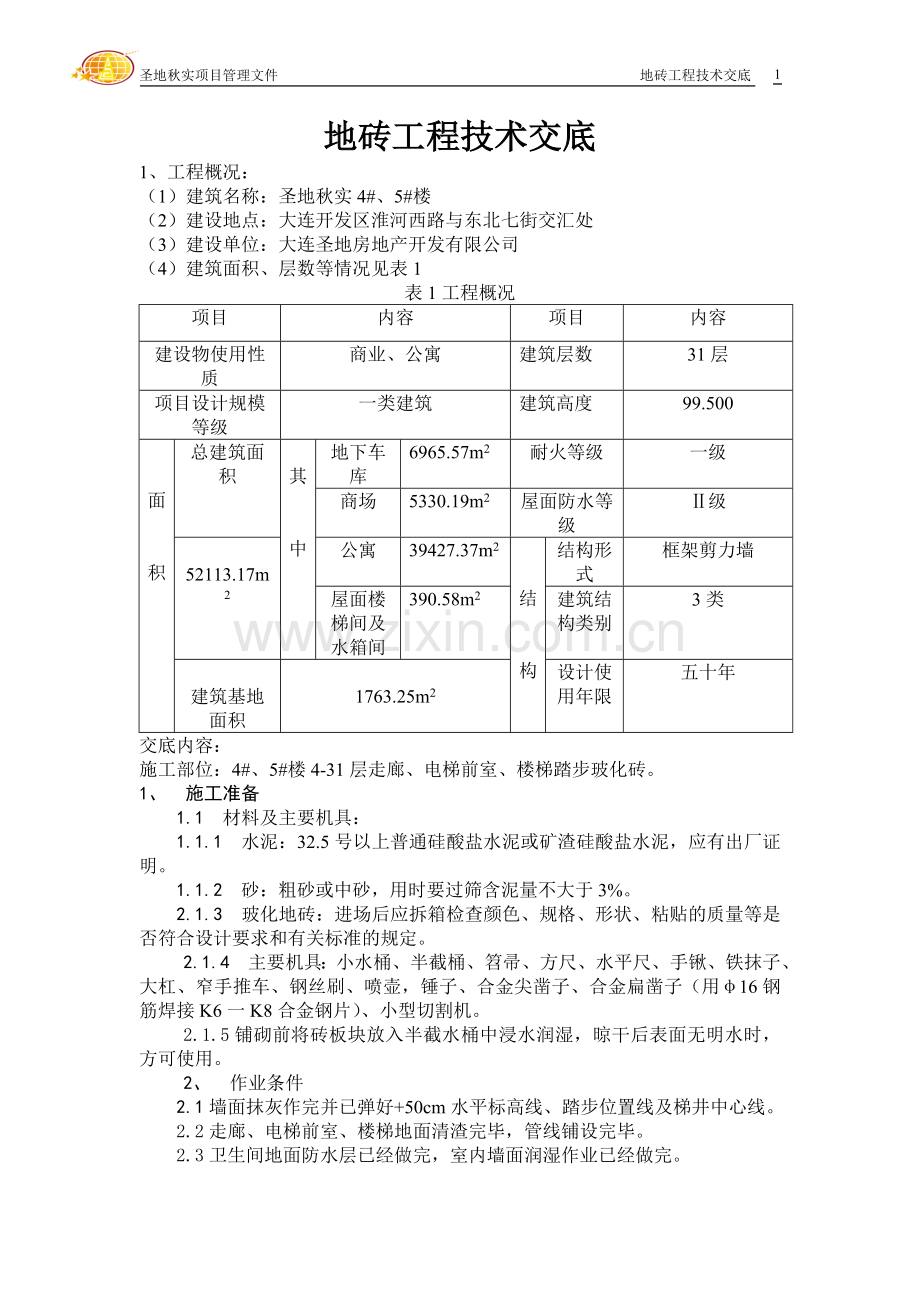

地砖工程技术交底
1、 工程概况：
（1）建筑名称：圣地秋实4#、5#楼
（2）建设地点：大连开发区淮河西路与东北七街交汇处
（3）建设单位：大连圣地房地产开发有限公司
（4）建筑面积、层数等情况见表1
表1工程概况
项目
内容
项目
内容
建设物使用性质
商业、公寓
建筑层数
31层
项目设计规模等级
一类建筑
建筑高度
99.500

面

积
总建筑面积

其

中
地下车库
6965.57m2
耐火等级
一级
商场
5330.19m2
屋面防水等级
Ⅱ级

52113.17m2
公寓
39427.37m2

结

构
结构形式
框架剪力墙
屋面楼梯间及水箱间
390.58m2
建筑结构类别
3类

建筑基地面积

1763.25m2
设计使用年限
五十年
交底内容：
施工部位：4#、5#楼4-31层走廊、电梯前室、楼梯踏步玻化砖。
1、 施工准备
1.1 材料及主要机具：
1.1.1 水泥：32.5号以上普通硅酸盐水泥或矿渣硅酸盐水泥，应有出厂证明。
1.1.2 砂：粗砂或中砂，用时要过筛含泥量不大于3%。
2.1.3 玻化地砖：进场后应拆箱检查颜色、规格、形状、粘贴的质量等是否符合设计要求和有关标准的规定。
2.1.4 主要机具：小水桶、半截桶、笤帚、方尺、水平尺、手锹、铁抹子、大杠、窄手推车、钢丝刷、喷壶，锤子、合金尖凿子、合金扁凿子（用φ16钢筋焊接K6一K8合金钢片）、小型切割机。
2.1.5铺砌前将砖板块放入半截水桶中浸水润湿，晾干后表面无明水时，方可使用。
2、 作业条件
2.1墙面抹灰作完并已弹好+50cm水平标高线、踏步位置线及梯井中心线。
2.2走廊、电梯前室、楼梯地面清渣完毕，管线铺设完毕。
2.3卫生间地面防水层已经做完，室内墙面润湿作业已经做完。

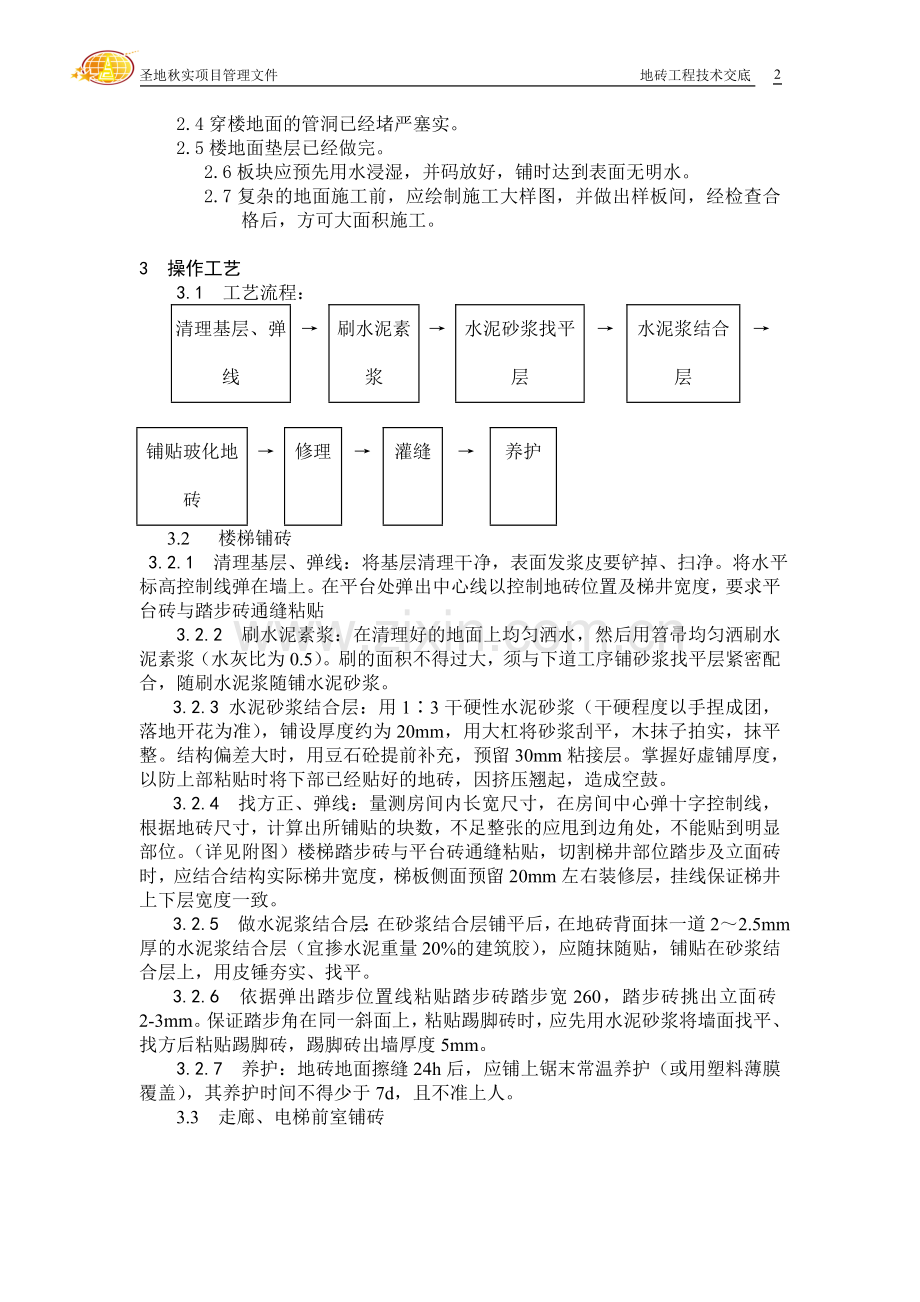

2.4穿楼地面的管洞已经堵严塞实。
2.5楼地面垫层已经做完。
2.6板块应预先用水浸湿，并码放好，铺时达到表面无明水。
2.7复杂的地面施工前，应绘制施工大样图，并做出样板间，经检查合格后，方可大面积施工。

3 操作工艺
3.1 工艺流程：

清理基层、弹线
→
刷水泥素浆
→
水泥砂浆找平层
→
水泥浆结合层
→

铺贴玻化地砖
→
修理
→
灌缝
→
养护
3.2 楼梯铺砖
3.2.1 清理基层、弹线：将基层清理干净，表面发浆皮要铲掉、扫净。将水平标高控制线弹在墙上。在平台处弹出中心线以控制地砖位置及梯井宽度，要求平台砖与踏步砖通缝粘贴
3.2.2 刷水泥素浆：在清理好的地面上均匀洒水，然后用笤帚均匀洒刷水泥素浆（水灰比为0.5）。刷的面积不得过大，须与下道工序铺砂浆找平层紧密配合，随刷水泥浆随铺水泥砂浆。
3.2.3 水泥砂浆结合层：用1∶3干硬性水泥砂浆（干硬程度以手捏成团，落地开花为准），铺设厚度约为20mm，用大杠将砂浆刮平，木抹子拍实，抹平整。结构偏差大时，用豆石砼提前补充，预留30mm粘接层。掌握好虚铺厚度，以防上部粘贴时将下部已经贴好的地砖，因挤压翘起，造成空鼓。
3.2.4 找方正、弹线：量测房间内长宽尺寸，在房间中心弹十字控制线，根据地砖尺寸，计算出所铺贴的块数，不足整张的应甩到边角处，不能贴到明显部位。（详见附图）楼梯踏步砖与平台砖通缝粘贴，切割梯井部位踏步及立面砖时，应结合结构实际梯井宽度，梯板侧面预留20mm左右装修层，挂线保证梯井上下层宽度一致。
3.2.5 做水泥浆结合层：在砂浆结合层铺平后，在地砖背面抹一道2～2.5mm厚的水泥浆结合层（宜掺水泥重量20%的建筑胶），应随抹随贴，铺贴在砂浆结合层上，用皮锤夯实、找平。
3.2.6 依据弹出踏步位置线粘贴踏步砖踏步宽260，踏步砖挑出立面砖2-3mm。保证踏步角在同一斜面上，粘贴踢脚砖时，应先用水泥砂浆将墙面找平、找方后粘贴踢脚砖，踢脚砖出墙厚度5mm。
3.2.7 养护：地砖地面擦缝24h后，应铺上锯末常温养护（或用塑料薄膜覆盖），其养护时间不得少于7d，且不准上人。
3.3 走廊、电梯前室铺砖
3.3.1为了找好位置和标高，应从门口开始，纵向先铺2～3行砖，以此为标筋拉纵横水平标高线，铺时应从里面向外退着操作，人不得踏在刚铺好的砖面上，每块砖应跟线，操作程序是：
3.3.2找平层上洒水润湿，均匀涂刷素水泥浆（水灰比为0.4～0.5）涂刷面积不要过大，铺多少刷多少；
3.3.3结合层的厚度：一般采用水泥砂浆结合层，厚度为10～25mm；铺设厚度以放上面砖时高出面层标高线3～4mm为宜，铺好后用大杠尺刮平，再用抹子拍实找平（铺设面积不得过大）。
3.3.4结合层拌和：干硬性砂浆，配合比为1:3（体积比），应随拌随用，初凝前用完，防止影响粘结质量。干硬性程度以手捏成团，落地即散为宜。
3.3.5铺贴时，砖的背面朝上抹粘结砂浆，铺砌到已刷好的水泥浆找平层上，砖上楞略高出水平标高线，找正、找直、找方后，砖上面垫木板，用橡皮锤拍实，顺序从内退着往外铺贴，做到面砖砂浆饱满、相接紧密、结实，与地漏相接处，用云石机将砖加工与地漏相吻合。铺地砖时最好一次铺一间，大面积施工时，应采取分段、分部位铺贴。
3.3.6拨缝、修整：铺完2～3行，应随时拉线检查缝格的平直度，如超出规定应立即修整，将缝拨直，并用橡皮锤拍实。此项工作应在结合层凝结之前完成。
3.4
4 质量标准
4.1 保证项目：玻化地砖的品种、规格、颜色、质量必须符合设计要求，面层与基层的结合必须牢固，无空鼓。
4.2 基本项目：
4.2.1 表面洁净，色泽一致，接缝均匀，周边顺直，砖块无裂纹、掉角和缺楞现象。
4.2.2 与各种面层邻接处的镶边用料及尺寸符合设计要求和施工规范的要求，边角整齐、光滑。
4.3 允许偏差项目
陶瓷地砖地面允许偏差
项次
项 目
允许偏差 (mm)
检验方法
1
表面平整度
2
用2m靠尺和楔形塞尺检查
2
缝格平直
3
拉5m线，不足5m拉通线和尺量检查
3
接缝高低差
0.5
尺量和楔形塞尺检查
4
踢脚缝上口平直
3
拉5m线，不足5m拉通线和尺量检查
5
踏步宽度、高度
3
尺量检查
5 成品保护
5.1 玻化地砖镶铺完后，如果其它工序插入较多，应在上铺覆盖物对面层加以保护。
5.2 切割玻化地砖时应用垫板，禁止在已铺好的面层上操作。
5.3 推车运料时应注意保护门框及已完工的地面，门框易被小车碰的部位应加以包裹。走车地面要加垫木板。
5.4 操作过程中不要碰动各种管线，也不得把灰浆和地砖块掉落在已安完的地漏管口内。
6 应注意的质量问题
6.1 缝格不直：操作前应提前在两平台上弹出梯井中心线上，使中心线为砖缝向两侧粘贴，踏步砖与平台砖缝对齐。梯井边依据梯井宽度及楼梯斜板侧面装修厚度将地砖套割整齐。
6.2 面层空鼓：做找平层之前基层必须清理干净，洒水湿润，全面扫水泥浆，扫浆做完之后，房间不得进人要封闭，防止地面污染，影响与面层的粘结。铺玻化地砖时，水泥浆结合层与地砖铺贴同时操作，即随抹随铺，防止水泥浆风干影响粘结而导致空鼓。水泥浆应随用随拌制，严禁上午配好下午用，掌握好砂浆虚铺厚度，以防上部粘贴时将下部已经贴好的地砖，因挤压翘起，造成空鼓。
6.3 面层污染严重：擦缝时应随时将余浆擦干净，面层做完后必须加以覆盖，以防其他工种操作污染。
6.4 踢脚砖出墙厚度不一致上口不顺直：粘贴前应根据上部墙面是否为保温砂浆面层，用水泥砂浆打底，预留粘贴踢脚砖的厚度，保证踢脚砖出墙5-8mm；踏步侧面踢脚应根据楼梯坡度及踢脚高度挂线控制上口。

交底人： 负责人： 被交底人：

日期：
