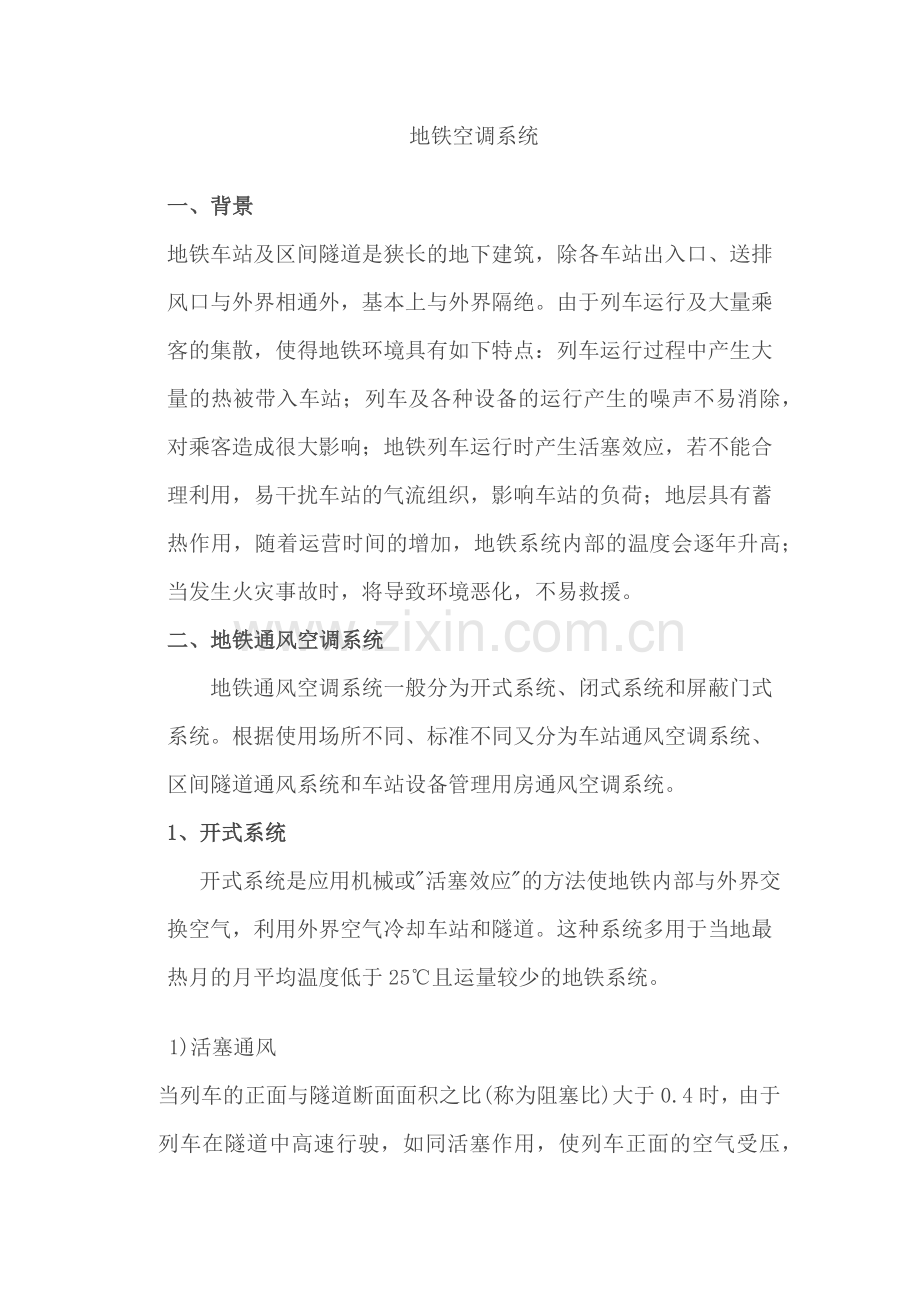

地铁空调系统一、背景地铁车站及区间隧道是狭长的地下建筑，除各车站出入口、送排风口与外界相通外，基本上与外界隔绝。由于列车运行及大量乘客的集散，使得地铁环境具有如下特点：列车运行过程中产生大量的热被带入车站；列车及各种设备的运行产生的噪声不易消除，对乘客造成很大影响；地铁列车运行时产生活塞效应，若不能合理利用，易干扰车站的气流组织，影响车站的负荷；地层具有蓄热作用，随着运营时间的增加，地铁系统内部的温度会逐年升高；当发生火灾事故时，将导致环境恶化，不易救援。二、地铁通风空调系统 地铁通风空调系统一般分为开式系统、闭式系统和屏蔽门式系统。根据使用场所不同、标准不同又分为车站通风空调系统、区间隧道通风系统和车站设备管理用房通风空调系统。 1、开式系统 开式系统是应用机械或活塞效应的方法使地铁内部与外界交换空气，利用外界空气冷却车站和隧道。这种系统多用于当地最热月的月平均温度低于25且运量较少的地铁系统。1)活塞通风 当列车的正面与隧道断面面积之比(称为阻塞比)大于0.4时，由于列车在隧道中高速行驶，如同活塞作用，使列车正面的空气受压，形成正压，列车后面的空气稀薄，形成负压，由此产生空气流动。利用这种原理通风，称之为活塞效应通风。 活塞风量的大小与列车在隧道内的阻塞比、列车行驶速度、列车行驶空气阻力系数、空气流经隧道的阻力等因素有关。利用活塞风来冷却隧道，需要与外界有效交换空气，因此对于全部应用活塞风来冷却隧道的系统来说，应计算活塞风井的间距及风赶时井断面授尺寸，使有效换气量达到设计要求。实验表明：当风井间距小于300m、风道的长度在25m以内、风道面积大于10m2时，有效换气量较大。在隧道顶上设风口效果更好。由于设置许多活塞风井对大多数城市来说都是很难实现的，因此全活塞通风系统只有早期地铁应用，现今建设的地铁多设置活塞通风与机械通风的联合系统。 暖通-空调-在线 2)机械通风 当活塞式通风不能满足地铁除余热与余湿的要求时，要设置机械通风系统。 根据地铁系统的实际情况，可在车站与区间隧道分别设置独立的通风系统。车站通风一般为横向的送排风系统；区间隧道一般为纵向的送排风系统。这些系统应同时具备排烟功能。区间隧道较长时，宜在区间隧道中部设中间风井。对于当地气温不高，运量不大的地铁系统，可设置车站与区间连成一起的纵向通风系统，一般在区间隧道中部设中间风井，但应通过计算确定。 2、闭式系统 闭式系统使地铁内部基本上与外界大气隔断，仅供给满足乘客所需的新鲜空气量。车站 一般采用空调系统，而区间隧道的冷却是借助于列车运行的活塞效应携带一部分车站空调冷风来实现。这种系统多用于当地最热月的月平均温度高于25、且运量较大、高峰时间内每小时的列车运行对数和每列车车辆数的乘积大于180的地铁系统。 暖通空调在线 3、屏蔽门系统 在车站的站台与行车隧道间安装屏蔽门，将其分隔开，车站安装空调系统，隧道用通风系统(机械通风或活塞通风，或两者兼用)。若通风系统不能将区间隧道的温度控制在允许值以内时，应采用空调或其他有效的降温方法。 安装屏蔽门后，车站成为单一的建筑物，它不受区间隧道行车时活塞风的影响。车站的空调冷负荷只需计算车站本身设备、乘客、广告、照明等发热体的散热，及区间隧道与车站间通过屏蔽门的传热和屏蔽门开启时的对流换热。此时屏蔽门系统的车站空调冷负荷仅为闭式系统的22%28%，且由于车站与行车隧道隔开，减少了运行噪声对车站的干扰，不仅使车站环境较安静、舒适，也使旅客更为安全。 地铁环控系统一般采用屏蔽门制式环控系统或闭式环控系统。屏蔽门制式系统即：站台和轨行区分开，车站为独立的制冷、除湿区、因此有安全、节能和美观等优点。由于屏蔽门的隔断，屏蔽门制式环控系统形成了两个相对独立的系统-车站空调通风系统和隧道通风系统。摘要：本文介绍了地铁设计规范对地铁通风与空调系统的要求。对地铁空调系统室内外空气计算参数的确定、冷负荷构成、冷负荷计算方法及地铁通风与空调系统的构成进行了阐述，供设计参考。关键词：地铁，通风与空调系统，冷负荷 ，设计 中图分类号：S611 文献标识码：A 文章编号： 1地铁对通风与空调系统的要求 地铁地下线路是一座狭长的地下建筑，除各站出入口和通风道口与大气沟通以外，可以认为地铁基本上是与大气隔绝的。由于列车运行、设备运转和乘客等会散发出大量热量，使得地铁环境具有如下特点：列车运行时产生活塞效应，易干扰车站的气流组织，若不能合理利用，影响车站的负荷；列车运行过程中产生大量的热被带入车站；地层具有蓄热作用，随着运营时间的增加，地铁系统内部的温度会逐年升高；当发生火灾事故时，将导致环境恶化，不易救援。 2空调室内外计算参数 2.1室外计算参数 普通地面建筑室外计算参数对空调系统的设计有重要的影响，因此在确定室外计算参数时，既不应选择多年不遇的极端值，也不应任意降低空调系统对服务对象的保证率。GB50019-2003采暖通风与空气调节设计规范中规定选择历年平均不保证50h的干球温度作为夏季空调室外空气计算温度。此干球温度一般出现在12：0014：00，与地面建筑空调最大负荷出现的时段基本一致。在进行地铁环境控制系统的设计时，要掌握当地最高月平均温度、列车编组和运行间隔以及乘客流量对地铁空调系统室外计算参数的影响。随日客流量的变化，地铁运行形成早晚两个高峰期，在晚高峰期地铁内散热达到最大。因此，采用近20年夏季地铁晚高峰负荷时平均每年不保证30h的干球温度。若采用普通地面建筑的计算温度，则不能满足地铁晚高峰负荷要求。 2.2室内计算参数 地铁车站的空调系统属于舒适性空调系统，一般情况下，乘客在车站站厅层、站台层只作短暂停留，约3 5min，下车出站约3min。而在地面上，多数人约80以上的时间停留在一定的建筑环境内。因此，地铁车站的空调设计标准与地面建筑舒适性空调不同。在确定地铁车站环境设计标准时，考虑到乘客在地铁车站只是通过或短暂停留，为了节约能源，地铁车站仅为乘客提供一个过渡性的热舒适环境。因此，应合理确定各个环节的温差范围。较大的温差会使人体的调节机能不能很快适应，产生不舒适感，并增大了空调负荷；而太小的温差又不能为乘客提供舒适的乘车环境，失去了环境控制的本来意义。 3空调冷负荷构成及计算 3.1空调冷负荷构成 普通地面建筑内空调冷负荷主要包括围护结构传热形成冷负荷、人体散热湿形成的冷负荷、灯光照明散热形成的冷负荷、设备散热形成的冷负荷。地铁环境空调负荷与普通地面建筑不同，地铁列车运行时消耗的能量最终都以热的形式分布在地铁环境中，成为影响地铁环境的动态负荷。另外，地铁处于地下，不受太阳辐射的影响，除了计算冷负荷时必须考虑室外新风的影响之外，在计算地铁车站自身的空调冷负荷时基本可忽略室外环境的影响。地铁车站的空调冷负荷主要考虑以下几部分：列车运行散热负荷、列车风负荷、乘客负荷、送入的室外空气负荷、车站照明负荷、空调等设备负荷及由壁面吸放热所增减的负荷。 3.2空调冷负荷的计算 3.2.1空调冷负荷概算指标 在实际工程设计中，有时要求对建筑物空调冷负荷进行预先估算，以便估算设备容量及系统造价。地面建筑空调冷负荷概算指标根据建筑类型而异，一般建筑的空调冷负荷概算指标为100 200W m2；对于大型建筑，如体育馆、影剧院、室内游泳馆等为250 350W m2。地铁系统还没有统一的空调冷负荷概算指标，地铁热环境受列车运动影响，列车进站时带入的活塞风对站台空调环境造成很大的影响，对此还需要进一步的研究，希望能找出不同地区的地铁空调冷负荷概算指标。 3.2.2空调冷负荷计算方法 目前，在我国暖通空调工程中，地面建筑常采用冷负荷系数法计算空调冷负荷，冷负荷系数法是建立在传递函数法基础上，是便于在工程上进行手算的一种简化计算方法。现行设计中，多采用空调冷负荷概算指标进行估算或采用暖通空调设计软件进行计算。 4通风及空调系统 地铁的环境控制系统分为隧道通风系统与车站通风空调系统。隧道通风系统分为区间隧道通风系统和车站隧道通风系统。车站通风空调系统分为车站公共区通风空调系统、车站设备管理用房通风空调系统、车站空调水系统。 4.1隧道通风系统 列车在隧道内行驶时消耗的能量转变为热量散发在隧道中，当行车密度很大时可使隧道内的温度很高。列车辅助设备及隧道内设备的运行等都会使隧道内的空气温度升高。为保持隧道内正常的卫生条件，需要对隧道进行通风以降低隧道内温度，并向隧道内送入新鲜空气以满足隧道工作人员及车上浅谈地铁空调通风系统的设计2012-07-23 09:48:12字体：大中小打印收藏摘要：本文介绍了地铁设计规范对地铁通风与空调系统的要求。对地铁空调系统室内外空气计算参数的确定、冷负荷构成、冷负荷计算方法及地铁通风与空调系统的构成进行了阐述，供设计参考。关键词：地铁，通风与空调系统，冷负荷 ，设计 中图分类号：S611 文献标识码：A 文章编号：1地铁对通风与空调系统的要求地铁地下线路是一座狭长的地下建筑，除各站出入口和通风道口与大气沟通以外，可以认为地铁基本上是与大气隔绝的。由于列车运行、设备运转和乘客等会散发出大量热量，使得地铁环境具有如下特点：列车运行时产生活塞效应，易干扰车站的气流组织，若不能合理利用，影响车站的负荷；列车运行过程中产生大量的热被带入车站；地层具有蓄热作用，随着运营时间的增加，地铁系统内部的温度会逐年升高；当发生火灾事故时，将导致环境恶化，不易救援。2空调室内外计算参数2.1室外计算参数普通地面建筑室外计算参数对空调系统的设计有重要的影响，因此在确定室外计算参数时，既不应选择多年不遇的极端值，也不应任意降低空调系统对服务对象的保证率。GB50019-2003采暖通风与空气调节设计规范中规定选择历年平均不保证50h的干球温度作为夏季空调室外空气计算温度。此干球温度一般出现在12：0014：00，与地面建筑空调最大负荷出现的时段基本一致。在进行地铁环境控制系统的设计时，要掌握当地最高月平均温度、列车编组和运行间隔以及乘客流量对地铁空调系统室外计算参数的影响。随日客流量的变化，地铁运行形成早晚两个高峰期，在晚高峰期地铁内散热达到最大。因此，采用近20年夏季地铁晚高峰负荷时平均每年不保证30h的干球温度。若采用普通地面建筑的计算温度，则不能满足地铁晚高峰负荷要求。2.2室内计算参数地铁车站的空调系统属于舒适性空调系统，一般情况下，乘客在车站站厅层、站台层只作短暂停留，约3 5min，下车出站约3min。而在地面上，多数人约80以上的时间停留在一定的建筑环境内。因此，地铁车站的空调设计标准与地面建筑舒适性空调不同。在确定地铁车站环境设计标准时，考虑到乘客在地铁车站只是通过或短暂停留，为了节约能源，地铁车站仅为乘客提供一个过渡性的热舒适环境。因此，应合理确定各个环节的温差范围。较大的温差会使人体的调节机能不能很快适应，产生不舒适感，并增大了空调负荷；而太小的温差又不能为乘客提供舒适的乘车环境，失去了环境控制的本来意义。3空调冷负荷构成及计算3.1空调冷负荷构成普通地面建筑内空调冷负荷主要包括围护结构传热形成冷负荷、人体散热湿形成的冷负荷、灯光照明散热形成的冷负荷、设备散热形成的冷负荷。地铁环境空调负荷与普通地面建筑不同，地铁列车运行时消耗的能量最终都以热的形式分布在地铁环境中，成为影响地铁环境的动态负荷。另外，地铁处于地下，不受太阳辐射的影响，除了计算冷负荷时必须考虑室外新风的影响之外，在计算地铁车站自身的空调冷负荷时基本可忽略室外环境的影响。地铁车站的空调冷负荷主要考虑以下几部分：列车运行散热负荷、列车风负荷、乘客负荷、送入的室外空气负荷、车站照明负荷、空调等设备负荷及由壁面吸放热所增减的负荷。3.2空调冷负荷的计算3.2.1空调冷负荷概算指标在实际工程设计中，有时要求对建筑物空调冷负荷进行预先估算，以便估算设备容量及系统造价。地面建筑空调冷负荷概算指标根据建筑类型而异，一般建筑的空调冷负荷概算指标为100 200W m2；对于大型建筑，如体育馆、影剧院、室内游泳馆等为250 350W m2。地铁系统还没有统一的空调冷负荷概算指标，地铁热环境受列车运动影响，列车进站时带入的活塞风对站台空调环境造成很大的影响，对此还需要进一步的研究，希望能找出不同地区的地铁空调冷负荷概算指标。3.2.2空调冷负荷计算方法目前，在我国暖通空调工程中，地面建筑常采用冷负荷系数法计算空调冷负荷，冷负荷系数法是建立在传递函数法基础上，是便于在工程上进行手算的一种简化计算方法。现行设计中，多采用空调冷负荷概算指标进行估算或采用暖通空调设计软件进行计算。4通风及空调系统地铁的环境控制系统分为隧道通风系统与车站通风空调系统。隧道通风系统分为区间隧道通风系统和车站隧道通风系统。车站通风空调系统分为车站公共区通风空调系统、车站设备管理用房通风空调系统、车站空调水系统。4.1隧道通风系统列车在隧道内行驶时消耗的能量转变为热量散发在隧道中，当行车密度很大时可使隧道内的温度很高。列车辅助设备及隧道内设备的运行等都会使隧道内的空气温度升高。为保持隧道内正常的卫生条件，需要对隧道进行通风以降低隧道内温度，并向隧道内送入新鲜空气以满足隧道工作人员及车上乘客的生理需要。GB50157-2003地铁设计规范规定，隧道正常通风采用活塞通风，当活塞通风不能满足排除余热要求或布置活塞风道有困难时，应设置机械通风系统。隧道通风一般设置轨顶排风和轨底排风。列车产生的大部分热量都分布在站台层，因此设置轨顶排风和轨底排风，可以有效排除列车进站时带入的热量，从而降低车站空调冷负荷。4.2车站通风空调系统地铁的通风与空调系统宜优先采用通风方式。当夏季最热月的平均温度超过25，且地铁高峰时间内每小时的行车对数和每列车车辆数的乘积大于180时，车站采用空调系统。车站公共区的通风及空调系统根据车站热源构成特点，合理布置车站送排风系统，有效排除余热和余湿，减少活塞风对站台的扰动，为乘客提供一个舒适的候车环境。车站的环境控制系统分为开式系统、闭式系统、屏蔽门系统。开式系统车站一般采用横向送排风，也可将车站与区间隧道连成一体进行纵向通风；闭式系统通常将送风管沿车站长度方向布置在站台两侧，风口朝下均匀送风，在站台和轨顶设置排风系统；屏蔽门系统中车站成为独立的空调场所，一般将送风管沿车站长度方向布置在站台和站厅上方两侧，风口朝下均匀送风，回风管设置在车站中间上部，也可采用在车站两端集中回风的形式。车站各类用房应根据其使用要求设置通风系统，必要时可设置空调系统。另外，地下车站通风空调系统的运行还需要沿地铁线路设置风亭、风井，提供足够的新风，将空调回风排到外界。4.3排烟系统排烟系统按车站站厅和站台、区间隧道及设备管理用房风别设置。（1）站厅、站台的排烟系统。一般是正常通风的排风系统兼用的。该系统应该满足正常排风及火灾时排烟的要求；（2）区间隧道的排烟系统宜用纵向一送一排的推拉式系统。排烟设施最好与平时的隧道通风兼顾。一般在车站的两个端部各设机房，一台风机对一孔隧道，二台风机互为备用，亦可并联运行。见机为可逆式轴流风机，正转可排烟，反转时的风量与风压应满足排烟要求（3）设备管理用房的排烟设计是根据管理用房的要求设置的，应根据相同的使用要求划分在一个系统中，最好与平时排风系统兼用。5结论地铁的环境控制系统是暖通空调在特殊领域中的应用，地铁环境控制系统具有自身的特点，因此对地铁环境控制系统设计要遵循其特有的规律。地铁通风空调系统运行能耗是地铁总能耗的重要组成部分，合理设计地铁通风空调系统及优化运行，是地铁节能运行的关键。
