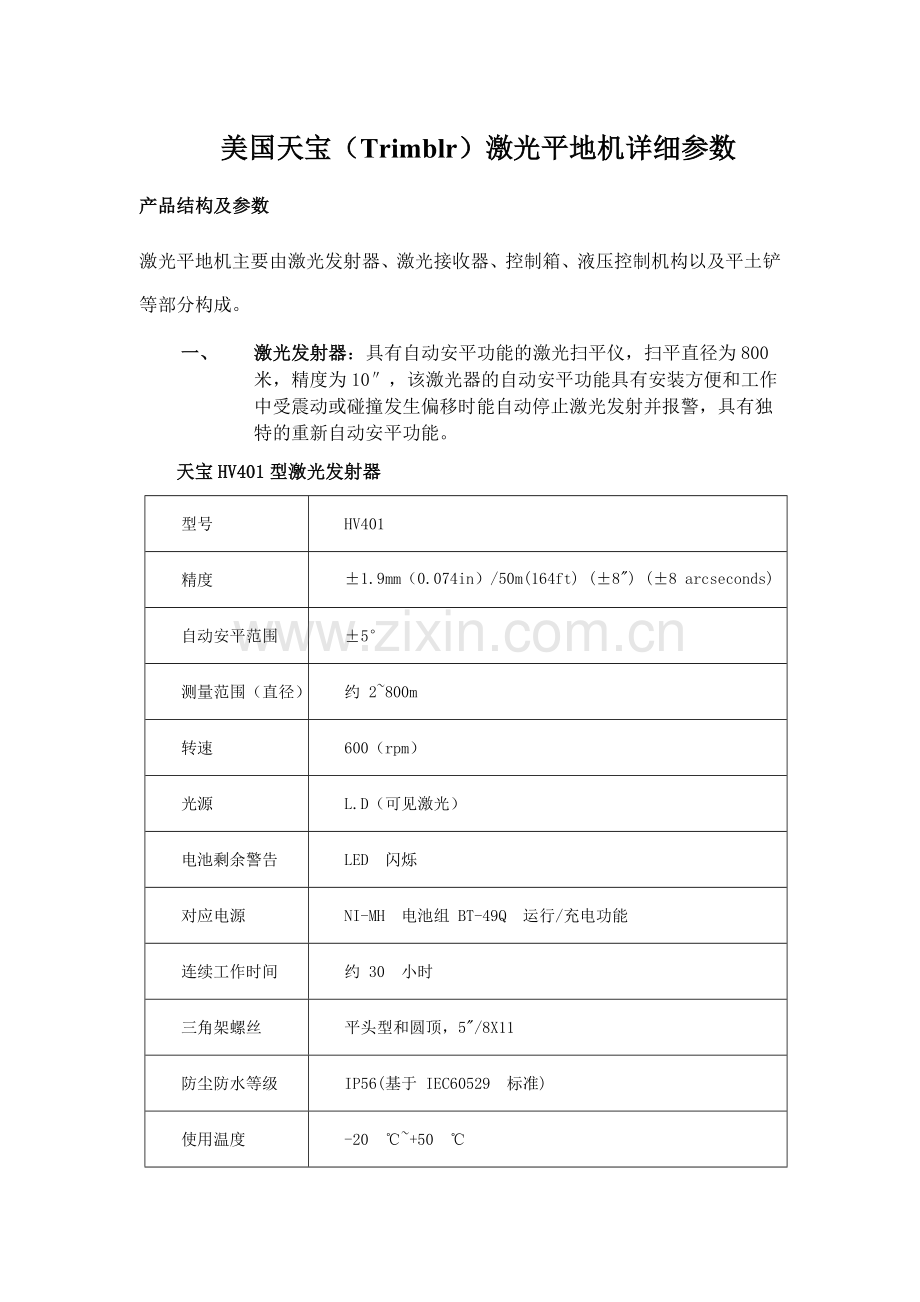

美国天宝（Trimblr）激光平地机详细参数
产品结构及参数
激光平地机主要由激光发射器、激光接收器、控制箱、液压控制机构以及平土铲等部分构成。
一、 激光发射器：具有自动安平功能的激光扫平仪，扫平直径为800米，精度为10″，该激光器的自动安平功能具有安装方便和工作中受震动或碰撞发生偏移时能自动停止激光发射并报警，具有独特的重新自动安平功能。
天宝HV401型激光发射器
型号
HV401
精度
±1.9mm（0.074in）/50m(164ft) (±8") (±8 arcseconds)
自动安平范围
±5°
测量范围（直径）
约 2~800m
转速
600（rpm）
光源
L.D（可见激光）
电池剩余警告
LED 闪烁
对应电源
NI-MH 电池组 BT-49Q 运行/充电功能
连续工作时间
约 30 小时
三角架螺丝
平头型和圆顶，5"/8X11
防尘防水等级
IP56(基于 IEC60529 标准)
使用温度
-20 ℃~+50 ℃
外形尺寸
220 × 144 × 241mm
重量
约2.8kg(装配 BT-49Q 充电电池组)

二、激光接收器：接收器是一种3600全方位激光接收器，当检测到激光基准面后，通过信号电缆将信号传送到控制箱。
天宝LR40型激光接收器
型号
LR40
检测宽度
250mm [ON-GRADE位置可变更的宽度为150mm ]
检测精度
模式 1：± 3mm 模式 2：± 6mm
模式 3：± 15mm 模式 4：± 30mm
检测范围
360°
检测波长
633 ～ 785nm
检测距离（直径）
≥800m
电源
DC12V
连续工作时间
无限
使用温度
-20 ℃~+50 ℃
防尘防水等级
JIS C0920 保护等级 IP66 （以防尘型、防水型为基准）
外形尺寸
158 × 166 × 357mm （包括卡具）
重量
约2.0kg（不含电池）

三、控制箱：控制箱接收和处理信号，并实时显示当前的田地状况，控制箱安装在拖拉机驾驶室适当的地方，通过驾驶员操作可实现手动、自动的转换。控制箱在自动状态时手动控制优先。
天宝CB40型控制器
型号
CB40
系统
System Five
电源
DC 12V（外接直流电源）
输出电压
DC 12V
显示
液晶显示
使用温度
-20 ℃~+50 ℃
防水等级
JSB保护等级6
操作方式
自动，手动（自动状态时手动优先）
控制精度
4级，±1mm~±100mm
信号提示
LED闪烁
外形尺寸
196 × 126 × 75mm
重量
约1.8kg

四、液压油泵及电磁溢流部件
名称
包括齿轮油泵，电磁换向阀，溢流阀
型号
CBG2063
压力
（额定压力）16MPa
排量
63ml/r
油泵转速
2000r/min
换向阀电源
DC 12V
使用范围
干燥，室内外
适宜温度
-20 ℃~+50 ℃
动力
借用拖拉机动力输出
五、平地铲部件
名称
平地铲
材质
普通钢铁，（铲刃为锰钢）
牵引方式
拖拉机牵引
幅宽
2000mm~6000mm
配备动力
≥50ch
作业效率
依据所配平底铲幅宽及土地误差高低而定
作业深度
300mm
重量
≥1000kg
外形尺寸
幅宽不同尺寸有所更不同

不同功率的拖拉机、土壤和作业要求选择不同的平地机具可以达到较高的匹配效率，下表列出部分常规匹配的应用：
拖拉机功率（马力）
平地机刀铲幅宽（毫米）
60马力
2000
60－120马力
2000－3000
120－150马力
3000－4000
>=150马力
4000－6000

（列表是对已耕种土地进行平整的应用，均为拖式平地机。如果采用铲运机用于土地开荒则需要匹配较大功率的拖拉机，通常4立方米的铲运机应匹配150马力以上的拖拉机。）
天宝激光平地机的作用和效益
（1）可节约灌溉水30%--50%。激光平地最重要的特点是节约用水，降低费用，改善农业用水效果。
（2）可以提高产量20%--30%。激光平地后耕地平整度高，便于灌溉，有利于提高作物的出苗率，改善作物的生长环境，促进作物的均衡生长，进而提高作物的产量和品质。
（3）可以提高肥料利用率20%以上。目前，国内的农田化肥施用的利用率都不高，利用激光精密平地后，施用化肥能被有效的保存在作物根部，且分布均匀，所以不会出现肥料流失和脱肥现象，确保了农作物出苗率，减少了环境污染。
（4）土地利用率可以提高3%--7%。利用激光平地，因地块要求大，减少了田埂，可以增加耕地面积，提高土地的利用率。
（5）可提高农机具的作业效率。
（6）可实现高精度土地平整作业。激光平地机感应系统的灵敏度比肉眼判断和手动操作要精确的20倍到50倍，是人力无法达到的高精度准确土地平整作业。精确的平整度可高达±2厘米。

天宝激光平地机的特点
天宝激光平地机系统具有整平精度高、自动化程度高和性能稳定、价格适中等特点，非常适合我国农业领域平整农田。该系统具有安装简单、使用方便，控制范围大，可同时控制多台机械作业，它的应用在提高土地利用率、减少水肥流失、增加农作物产量和节水方面有着显著的效果
工作时，激光发射器发出旋转光束，在工作地块的定位高度上形成一片光平面，此光平面就是凭证地的基准平面。激光接收器安装在靠近刮土铲铲刃的固定杆上，从激光束到铲刃之间的这段固定距离，即为标高定位测量基准。当接收器检测到激光信号后，不停的向控制箱发送电信号，控制箱接收到标高变化的信号后，进行自动修正，修正后的电信号控制液压控制阀，以改变液压油输向油缸的流向与流量，自动控制刮土铲的高度，使之保持定位的标高平面，即可完成高精度的土地平整作业。
