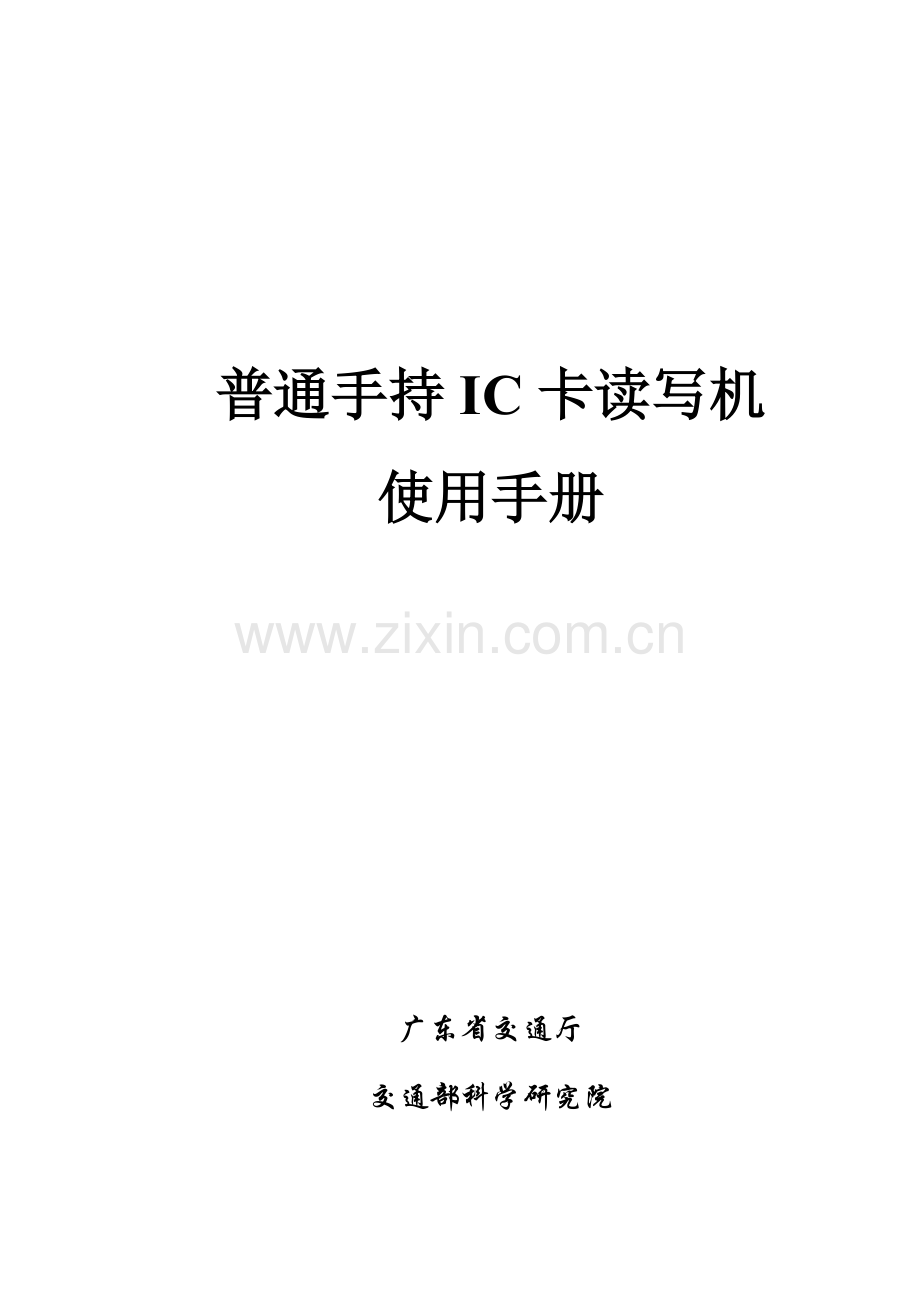

普通手持IC卡读写机
使用手册

广东省交通厅
交通部科学研究院

目 录
1 系统概述 1
1.1 系统简介…………………………………………..1
1.2 手持IC卡读写机按键说明………………………2
1.3 手持IC卡读写机说使用说明……………………2
2 系统运行 3
3 读卡 4
4 信息浏览 7
4.1 基本信息浏览…………………………………….7
4.2 记录信息浏览…………………………………….8
4.3 稽查信息浏览…………………………………….9
5 技术支持 10

- 1 -
普通手持IC卡读写机使用手册
1 系统概述
1.1 系统简介
普通手持IC卡读写机是由手持机、TSAM卡、道路运输管理系统软件组成的一个便携、易用的读写机，是集合了硬件、软件为一体的一个独立系统。它适合在路边、稽查站点等工作中移动使用。
当前道路运输行政执法系统软件仅包括读IC卡道路运输证和IC卡从业资格证并显示卡内信息的功能，还不具备写卡的功能。在读卡的时候能够自动区分道路运输证和从业资格证，并将道路运输证细分为客车和货车两种。
客车道路运输证读取显示的信息包括：车辆基本信息、车辆管理信息、线路信息、站点管理信息、稽查信息、承运人责任险和港澳车辆管理7部分内容。
货车道路运输证读取显示的信息包括：车辆基本信息、车辆管理信息、稽查信息危货管理信息、承运人责任险和港澳车辆管理6部分内容。
从业资格证读取显示的信息包括：人员基本信息、诚信考核信息、继续教育信息、稽查信息4部分内容。

1.2 手持IC卡读写机按键说明
切换键
切换输入法。
功能键
用于执行屏幕左右下方所显示的功能
确认键
点击当前按钮或者进入一个菜单。
电源键
开机、关机。将处于休眠状态的手持机唤醒。
数字键
输入信息。
取消键
结束当前通话或拒绝接听来电。
方向键
移动菜单或者翻页

开始键
弹出开始菜单
四个方向键
浏览信息时翻页。
选择上一个或者下一个图标。
接听键
拨打电话或者接听来电。

1.3 手持IC卡读写机说使用说明
初次充电
手持机在出厂时虽然都会预充一部分电，然而考虑到运输、储存方面的因素，一般都不会充满，加上从出厂到用户最终开箱使用之间又会有较长的时间间隔，因此，当您第一次拿到手持机时，电池很可能是处于无电状态的，所以，我们建议您先将该手持机充电4小时以上再进行下面的操作。
开机、关机和休眠
手持机安装电池时，蜂鸣器鸣叫一声、进入BIOS界面（图 1），三秒钟后进入道路运证手持机管理系统界面，最后进入到证件信息读卡功能界面，开机完成即可进行相应读卡操作。如果不是这样，请首先确认手持机电池是否有电。

图 1
在开机状态下，如果60秒钟没有按键操作（出厂缺省设置），手持机将自动进入待机休眠状态，此时，需要再按一下开关机键才能唤醒休眠，恢复正常使用状态。
在任何界面，如果按住开关机键3秒钟，手持机将自动关机，关机后，LCD无任何显示，键盘亦不响应。
2 系统运行
长按电源键3秒钟，进行开机，会提示“道路运政手持机管理系统”，如(图 2)所示。

图 2
点击“确定键”或者等待10秒钟到达主界面（图 3）。

图 3
3 读卡
读卡前，先将IC卡贴到手持机的背面，卡的上边缘高出手持机的上边缘一厘米左右的地方读写卡效果是最佳的，如(图 4)所示。
点击“确认键”，或者“F1键”开始读卡。
1厘米

图 4
读卡过程为3-4秒钟的时间，有进度条提示读的状况，读卡成功后会分别显示对应IC卡的信息。

图 5
如果在读卡的过程中，由于卡片没有放到正确的位置，或者其他原因，会提示“读卡错误”，如(图 6)，此时点击“确定键”返回。

图 6
如果手持机没有将TSAM安装好，会提示(图 7)，此时需要查看TSAM的安装是否正确，电池是否松动。

图 7
4 信息浏览
IC卡读成功后会显示，手持机根据不同的IC类型，显示相应的菜单项，如图 8 的所示，是货车道路运输证的信息项。

图 8
键盘操作：
用上下方向键选择相应信息菜单项，点击“确认键”浏览信息卡，点击“取消键键”返回读卡界面
4.1 基本信息浏览
包括车辆基本信息、人员基本信息、车辆管理信息、线路信息、危货管理信息、港澳车辆管理、承运人责任险等内容。

图 9
键盘操作：
上下方向键进行翻页浏览；
“F3键”或者“取消键”返回上一级菜单。
4.2 记录信息浏览
记录信息是指包括多条记录的文件。包括道路运输证的站点管理，从业资格证的继续教育信息，诚信考核信息等。
记录信息浏览界面的第一行，是提示信息，在提示信息的右端有两个数字。在“/”前面的为当前显示的内容为第几条，“/”后面的数字为所有的条数。图 10所示，此卡的诚信考核信息中一共有六条记录，当前显示的为第一条。

图 10
键盘操作：
点击“上下方向键”进行翻页。
点击“左右方向键”进行上一条、下一条信息的查看。
点击“取消键”或“F3键”返回上一级菜单。
4.3 稽查信息浏览
稽查信息包括道路运输证的省内稽查、省外稽查和从业资格证的省内稽查、省外稽查四种。稽查信息与基本信息浏览类似，只是多了稽查年度累计一项。

图 11
键盘操作：
“上下方向键”进行选择相应的菜单；
“确定键”或“F1键”选择查看；
“取消键”或“F3键”返回上一级菜单。
5 技术支持
技术支持：张路彬(15920138422)
Email：zhanglubin@
