模块一-通信工程制图基础(通信工程制图与CAD-教材配套)(课堂PPT).ppt

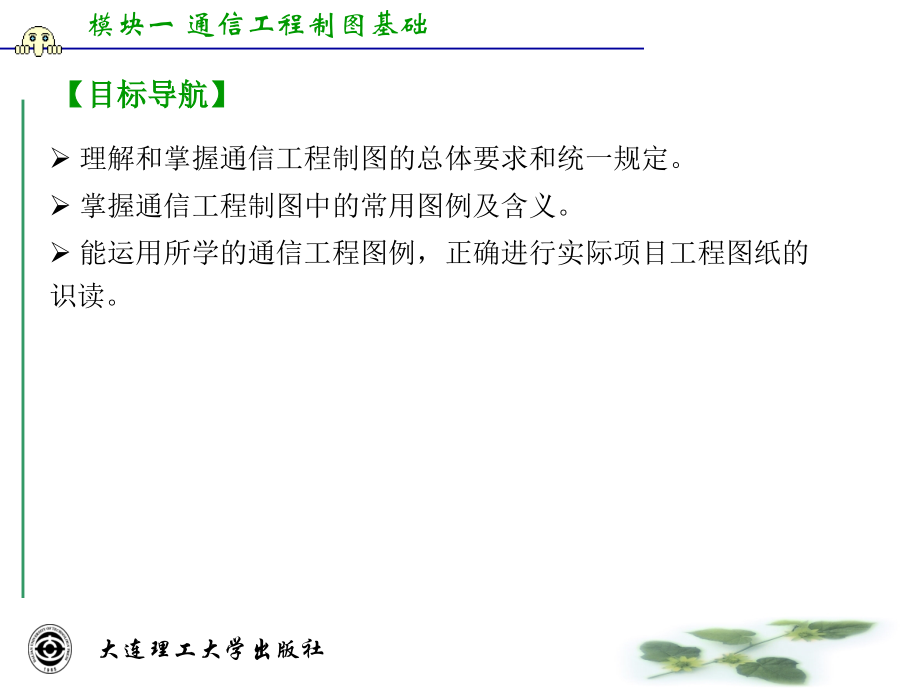

,第二级,第三级,第四级,第五级,模块一 通信工程制图基础,大连理工大学出版社,通信工程制图与,CAD,主编：于正永,【,目标导航,】,理解和掌握通信工程制图的总体要求和统一规定。,掌握通信工程制图中的常用图例及含义。,能运用所学的通信工程图例，正确进行实际项目工程图纸的识读。,【,内容解读,】,为了使通信工程的图纸做到规格统一、画法一致、图面清晰，符合施工、存档和生产维护要求，有利于提高设计效率、保证设计质量和适应通信工程建设的需要，必须严格依据通信工程制图的相关规范文件。本模块主要介绍通信工程制图的总体要求和统一规定、通信工程各类图例含义，并结合实际工程项目案例进行了通信工程图纸识读分析。,1.1,工程制图的整体要求,工程制图应根据表述对象的性质、论述的目的与内容，选取合适的图纸及表达手段，以便完整地表述主题内容。当几种手段均可达到目的时，应采用较为简单的方式。,图面应布局合理、排列均匀、轮廓清晰和便于识别。,应选用合适的图线宽度，避免工程图中的线条过粗或过细。,正确使用国标和行标规定的图形符号。派生新的符号时，应符合国标图形符号的派生规律，并应在合适的地方加以标注。,1.1,工程制图的整体要求,在保证图面布局紧凑和使用方便的前提条件下，应选择合适的图纸幅面，使原图大小适中。,应准确地按规定标注各种必要的技术数据和注释，并按规定进行书写和打印。,工程图纸应按规定设置图衔，并按规定的责任范围签字，各种图纸应按规定顺序编号。,1.2,工程制图的统一规定,（,1,）图幅尺寸,工程图纸幅面和图框大小应符合国家标准,GB/6988.2,电气制图一般规则,的规定，一般应采用,A0,、,A1,、,A2,、,A3,、,A4,及其加长的图纸幅面，目前实际工程设计中，多数采用,A4,图纸幅面。,（,2,）图线型式及其应用,线型分类及其应用。,图线宽度一般可选用,0.25 mm,，,0.3 mm,，,0.35 mm,，,0.5 mm,，,0.6 mm,，,0.7 mm,，,1.0 mm,，,1.2 mm,，,1.4 mm,。,通常只选用两种宽度的图线，粗线的宽度为细线宽度的,2,倍，主要图线粗些，次要图线细些。,对复杂的图纸也可采用粗、中、细三种线宽，线的宽度按,2,的倍数依次递增，但线宽种类也不宜过多。,使用图线绘图时，应使图形的比例和配线协调恰当，重点突出，主次分明，在同一张图纸上，按不同比例绘制的图样及同类图形的图线粗细应该保持一致。,细实线为最常用的线条，在以细实线为主的图纸上，粗实线主要用于主回线路、图纸的图框及需要突出的线路、设备、电路等处。指引线、尺寸线以及标注线应使用细实线。,当需要区分新安装的设备时，则用粗实线表示新建，细实线表示原有设施，细虚线表示规划预留部分，“,”,号表示电信改造工程需要拆除的设备及线路。,平行线之间的最小间距不宜小于粗线宽度的两倍，且不能小于,0.7mm,。,在使用线型及线宽表示用途有困难时，可以通过使用不同颜色加以区分。,（,3,）图纸比例,对于通信管道图、建筑平面图、平面布置图、设备加固图以及零部件加工图等图纸，一般要求按比例绘制；,而通信线路工程图、方案示意图以及系统原理框图等可以不按比例绘制，,但应按工作顺序、线路走向、信息流向等进行排列。,对于平面布置图和区域规划性质的工程图纸，可选比例为：,1,：,10,，,1,：,20,，,1,：,50,，,1,：,100,，,1,：,200,，,1,：,500,，,1,：,1000,，,1,：,2000,，,1,：,5000,，,1,：,10000,，,1,：,50000,等，应根据相关规范要求和工程实际情况选用合适的比例。,对于设备加固图及零部件加工图等图纸推荐的比例为：,1,：,2,，,1,：,4,等。,应根据图纸表达的内容深度和选用的图幅，选择合适的比例，并在图纸图衔相应栏目处标注。,对于通信线路工程、通信管道工程类的图纸，为了更方便地表达周围环境情况，可采用沿线路方向按一种比例，而周围环境的横向距离采用另外的比例，也可以示意性绘制。,（,4,）尺寸标注,一个完整的尺寸标注应由,尺寸数字、尺寸界线、尺寸线及其终端,等组成。,图中的尺寸数字，一般应注写在尺寸线的上方或左侧，也允许注写在尺寸线的中断处，但同一张图样上注法尽量一致。,工程图纸中的尺寸单位，,在通信线路工程图中一般以米（,m,）为单位，其他工程图中均以毫米（,mm,）为单位，且无须另行说明；若采用其他单位时，应在尺寸数字后加注计量单位的文字符号。,尺寸界线用细实线绘制，由图形的轮廓线、轴线或对称中心线引出，也可利用轮廓线、轴线或对称中心线作尺寸界线，且尺寸界线一般应与尺寸线垂直。,（,5,）字体及写法,图纸中书写的文字（包括汉字、字母、数字、代号等）均应字体工整、笔划清晰、排列整齐、间隔均匀，其书写位置应根据图面妥善安排，文字多时宜放在图纸的下面或右侧，不能出现线压字或字压线的情况，否则会影响图纸质量。,图纸中的“技术要求”、“说明”或“注”等字样，应写在具体文字内容的左上方，并且用比文字内容大一号的字体书写。当具体文字内容多于一项时，应按下列顺序号进行排列：,1,、,2,、,3,（,1,）、（,2,）、（,3,）,、,在图中所涉及表征数量的数字，均应采用阿拉伯数字表示，且计量单位应使用国家颁布的法定计量单位。,（,6,）图衔,电信工程常用标准图衔为长方形，大小为,30 mm180 mm,（高,长），主要包括单位主管、部门主管、总负责人、单项负责人、审核人、校核人、制图人以及图号等，图衔的外框必须加粗，其线条粗细应与整个图框相一致，如下图所示。,电信工程简易图衔如下图所示。,（,7,）注释、标志和技术数据,当含义不便于用图示方法表达时，可以采用注释。当图中出现多个注释或大段说明性注释时，应把注释按顺序放在边框附近。有些注释可放在需要说明的对象附近，当注释不在需要说明的对象附近时，应采用指引线（细实线）指向所要说明的对象。,标志和技术数据应该放在图形符号的旁边。当数据很少时，技术数据也可以放在图形符号的方框内（例如，继电器的电阻值等）；当数据多时，可以用分式表示，也可以用表格形式列出。,当用分式表示时，可采用以下模式：,其中：,N,为设备编号，一般靠前或靠上放；,A,、,B,、,C,、,D,为不同的标注内容，可增可减；,F,为敷设方式，一般靠后放；当设计中需表示本工程前后有变化时，可采用斜杠方式：（原有数）,/,（设计数）；当设计中需表示本工程前后有增加时，可采用加号方式：（原有数）,+,（增加数）。,需要说明的是，工程制图规范中所给出的图例并不可能囊括了所有所需的工程图例，随着技术、产品工艺的不断更新和进步，工程设计人员会依据本公司的有关标准绘制出新的工程图例，总之，只要在设计图纸中对其以图例形式加以标明即可。参照信产部发布的,电信工程制图与图形符号规定,（,YDT 5015-2007,）文件，图例见附录,A,，详细信息如下表所示。,1.3,常用图例,1.4,通信工程图纸识读,通信工程图纸是通过图形符号、文字符号、文字说明以及标注表达的。为了能够读懂图纸就必须了解和掌握图纸中各种图形符号、文字符号等所代表的含义。专业人员通过工程图纸了解工程规模、工程内容、统计出工程量、编制出工程概预算文件。阅读工程图纸、统计工程量的过程称为工程识图。,1.4.1,光缆线路工程施工图识读分析,实例,1,下图是某信息职业技术学院光缆线路工程施工图，下面将运用前面所学的制图知识和相关专业知识来详细识读它。,（,1,）总体查看图纸各要素是否齐全。,该工程图除图衔中有关信息没有填写完整外，其他要素基本齐全。指北针图标，它是通信线路工程图、机房平面图、机房走线路由图等图纸中必不可少的要素，可以帮助施工人员辨明方向，正确快速地找到施工位置；工程图例齐全，为准确识读此工程图纸奠定了基础；技术说明、主要工程量列表简述较为清晰，为编制施工图预算提供信息，同时也施工技术人员领会设计意图，从而为快速施工提供详细的资料；图纸主要参照物齐全，有小路、学生公寓、操场等，为工程施工也提供了方便；图纸中线路敷设路由清晰，距离数据标注完整，同时对于特殊场景（钢管引上、拉线程式等）进行了相关说明；图纸左下区域也给出了本次工程管道管孔占用情况，有利于读者更好地识读该图纸。,（,2,）细读图纸，看是否能直接指导工程施工。,从左往右看，,12,芯光缆由,3M,机房旁的机房里的,ODF,架出发，经管道敷设，从,1#,人孔,2#,人孔,3#,人孔,4#,人孔,5#,人孔,6#,人孔（光缆在每个人孔里的管孔位占用情况已在图纸中给出，见图例上方图示），其光缆敷设长度（图中标出的人孔间距离是指人孔中心至人孔中心的距离）,L=5+10+25+60+20+15=135,米，这个长度不包括光纤弯曲、损耗以及设计预留等部分。要注意的是在光缆敷设的时候，要根据实际工程情况，明确是否要计取机房室内部分的光缆长度。,光缆至,6#,人孔后，经,12,米的直埋敷设至电杆,P1,（这里，由管道敷设转换为直埋敷设，需要在,6#,人孔壁上开墙洞一个）。,在电杆,P1,处通过,f20,镀锌钢管引上,3,米，进行杆路敷设，从,P1P2P3P4P5P6P7P8,，这些电杆均为原有电杆，在,P7-P8,之间本次工程安装一个架空光缆交接箱，,P1,至,P8,之间光缆敷设长度,L=50+10+16+18+20+25=139,米，其不包括,P7,与,P8,之间交接箱用光缆长度、弯曲、损耗以及光缆预留部分，另外，新建拉线,2,条，,P8,处设单股拉线,1,条，还有在,P1,杆处新建高桩拉线,1,条，现有预算定额手册里无高桩拉线，在计取工程量时，将其看作为新建电杆,P1-1,、新建,P1-1,与,P1,之间的吊线和单股拉线,7/2.2,组成。,光缆引至,P8,杆处时，通过钢管引下（未明确钢管类型），经过,500,米管道敷设方式至小马村基站，两端机房内光缆预留长度均为,20,米，并在距,P8,电杆,200,米接头处完成,12,芯光缆接续，接头处每侧预留光缆,6-8,米。,1.4.2,基站工程平面图识读分析,实例,2,下图是某新建,TD-SCDMA,基站工程平面布置图，其分析思路与通信线路工程的一样。,（,1,）对图纸进行整体查看，图纸各要素是否齐全，并了解其设计意图。,可以看出，本工程图纸有指北针、机房平面布置、图例、技术说明以及主要设备表等，要素较为齐全。同时新建、扩建设备区分较为明显，设备正面图例标注清晰。,（,2,）细读图纸，看是否能直接指导工程施工。,查看设备是否定位。本次工程新增,1,（开关电源）、,2,（综合柜，内含,SDH/DDF/ODF,）、,3,（,NODEB,）、,4,（蓄电池组,2,组）、,5,（交流配电箱）、,6,（室内防雷箱）和,7,（室内地线排）等,7,个新设备，设备大小尺寸、设备间距已在图中及设备表里给出，每个设备的安装位置可以唯一确定。,查看设备摆放是否合理。,1,为开关电源设备，与,5,号设备交流配电箱靠近，便于电源线布放，节约工程成本投入；预留空位（图中虚线框）,3,表示后期扩建,NODEB,的位置，也较为合理，便于走线和长远规划；蓄电池组,4,靠近墙面放置，这个需要考虑到地面承重大小。,门窗是否符合一定基站的建设要求。此处门宽为,880mm,，高度未知，单扇或双扇未明确，不太符合一定基站单扇门宽,1m,，高不小于,2m,的基本要求，需要后期施工加以改造；为了减少外部灰尘渗入机房内部，机房不设窗户，若有窗子，需要进行改造，本工程整个机房没有窗户，由空调调节温度和湿度，符合要求。,接地设计是否合理。本工程设计中，室内设置了接地排,7,，为了便于蓄电池组的接地，可以在蓄电池组,4,附近增设接地排，专门用于蓄电池组的接地，这样可以节省接地线缆的布放。,墙壁上设备安装是否定位。本次工程有,5,（交流配电箱）、,6,（室内防雷箱）和,7,（接地排）三个设备，图中主要设备表已给出三者的安装高度，安装位置可以唯一确定。,墙洞是否定位。本次设计中要求南北墙上各开一个墙洞，其中北墙的是馈线洞，南墙的是中继光缆进线洞，两者距侧墙的距离和高度并未给出，因此会导致无法施工。,空调、照明、开关等辅助设施应在具体给出施工前完成，在本设计图无须定位。,1.4.3,室内分布系统施工图识读分析,实例,3,下图是某宾馆室内分布天线安装及走线路由图，下面将其进行以下方面的解读。,（,1,）对图纸进行整体查看，图纸各要素是否齐全，并了解其设计意图。,可以看出，本工程图纸有指北针、天线安装及走线路由图、图例等，要素较为齐全，若有相关技术说明也可添加在图纸相关位置，便于解读此工程图纸。,（,2,）细读图纸，看是否能直接指导工程施工。,从接入点开始，经过耦合器,T1(15dB),、,T2(10dB),、,T3(10dB),、,T4(6dB),、,T5(6dB),进行馈线敷设（,1/2,馈线），在各耦合器的耦合端出口,1,米处进行天线的安装，最后通过,PS1,功分器等分出两个天线。图中所用到的,1/2,射频同轴电缆长度均已标注，若加上室内分布系统框图和系统原理图，可以用于指导工程施工。,【,知识归纳,】,如需要征订或购买，具体方式如下,：,希望多提建议，共同交流，进步！,Thank You!,
