消防培训资料：过滤器基础知识.docx

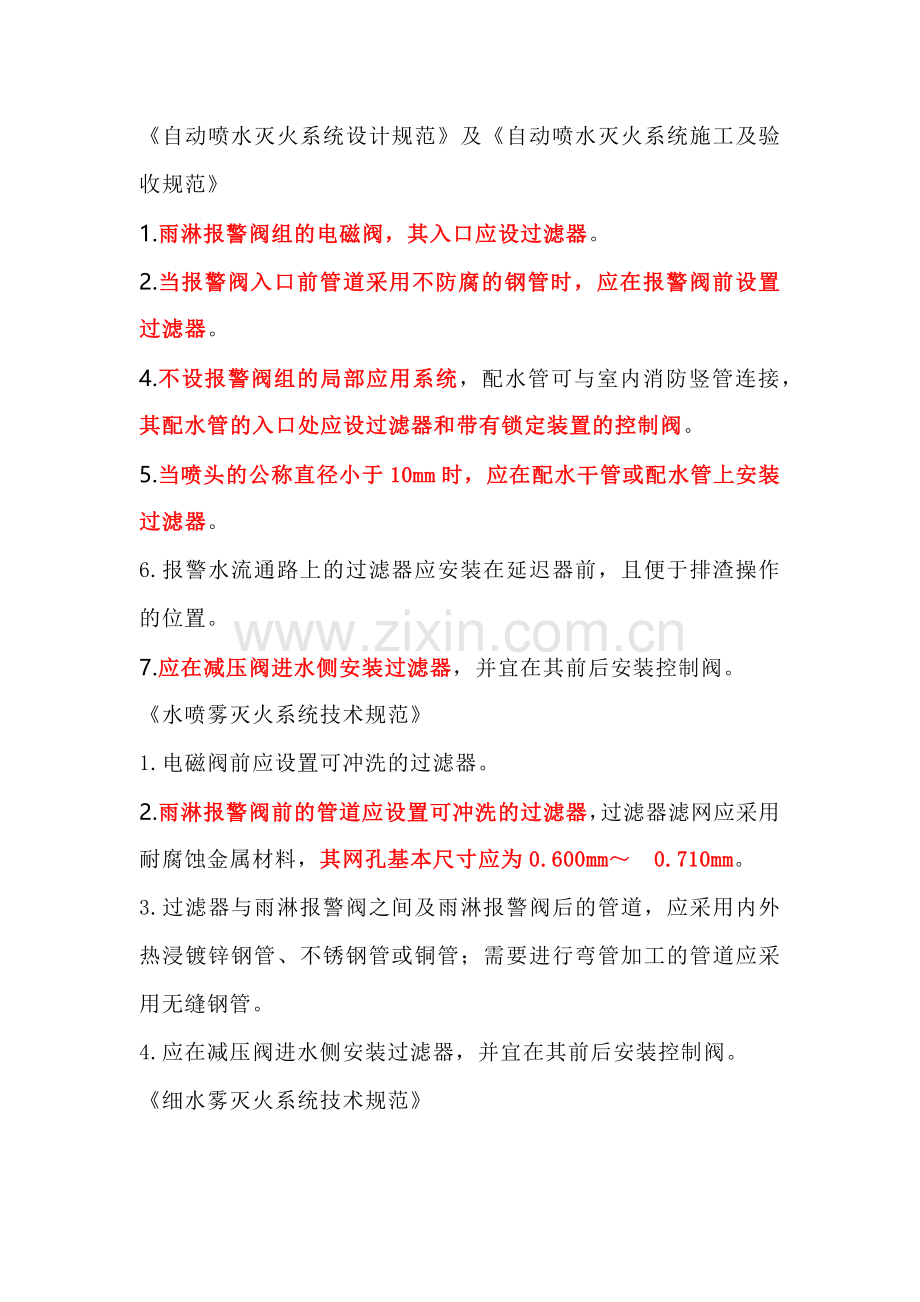

一、认识过滤器过滤器是输送介质管道上不可缺少的一种装置，待处理的水经过过滤器滤网的滤筒后，其杂质被阻挡，水质经过滤后继续向后输送。过滤器滤网网孔直径单位目/cm怎么理解。本身目是指每英寸筛网上的孔眼数目。但在国内用英寸换算很繁琐。在国内就改成了目/cm，实际上就是每cm上面有多少个孔，比如4目/cm就是每cm上有4个网孔。也有要求网孔直径的，比如消防水泵吸水管上的过滤器要求网孔直径不宜小于3mm。过滤器过流面积是指水流通过过滤网的面积，过滤网的面积也就是过滤网侧面圆柱的外表面积。二、知识点总结消防给及消火栓系统技术规范1.消防水泵吸水管可设置管道过滤器，管道过滤器的过水面积应大于管道过水面积的4倍，且孔径不宜小于3mm。（此处可设可不设）2.减压阀的进口处应设置过滤器，过滤器的孔网直径不宜小于4目/c5目/c，过流面积不应小于管道截面积的4倍；3.每年应对系统过滤器进行至少一次排渣，并应检查过滤器是否处于完好状态，当堵塞或损坏时应及时检修。自动喷水灭火系统设计规范及自动喷水灭火系统施工及验收规范1.雨淋报警阀组的电磁阀，其入口应设过滤器。2.当报警阀入口前管道采用不防腐的钢管时，应在报警阀前设置过滤器。4.不设报警阀组的局部应用系统，配水管可与室内消防竖管连接，其配水管的入口处应设过滤器和带有锁定装置的控制阀。5.当喷头的公称直径小于10mm时，应在配水干管或配水管上安装过滤器。6.报警水流通路上的过滤器应安装在延迟器前，且便于排渣操作的位置。7.应在减压阀进水侧安装过滤器，并宜在其前后安装控制阀。水喷雾灭火系统技术规范1.电磁阀前应设置可冲洗的过滤器。2.雨淋报警阀前的管道应设置可冲洗的过滤器，过滤器滤网应采用耐腐蚀金属材料，其网孔基本尺寸应为0.600mm0.710mm。3.过滤器与雨淋报警阀之间及雨淋报警阀后的管道，应采用内外热浸镀锌钢管、不锈钢管或铜管；需要进行弯管加工的管道应采用无缝钢管。4.应在减压阀进水侧安装过滤器，并宜在其前后安装控制阀。细水雾灭火系统技术规范1.在储水箱进水口处应设置过滤器，出水口或控制阀前应设置过滤器，过滤器的设置位置应便于维护、更换和清洗等。过滤器应符合下列规定：（1）过滤器的材质应为不锈钢、铜合金，或其他耐腐蚀性能不低于不锈钢、铜合金的材料；（2）过滤器的网孔孔径不应大于喷头最小喷孔孔径的80%。2.每年应对系统组件、管道及管件进行一次全面检查，并应清洗储水箱、过滤器，同时应对控制阀后的管道进行吹扫。泡沫灭火系统技术标准1.固定安装的中倍数、高倍数泡沫产生器前应设置管道过滤器、压力表和手动阀门。其管道过滤器的连接管道应采用奥氏体不锈钢管。2.泡沫喷雾喷头应带过滤器，工作压力不应小于其额定压力，且不宜高于其额定压力0.1MPa。3.高倍数泡沫产生器进口端泡沫混合液管道上设置的压力表、管道过滤器、控制阀宜安装在水平支管上。4.每月对泡沫产生器、泡沫喷头、固定式泡沫炮、泡沫比例混合器（装置）、泡沫液储罐、泡沫消火栓、泡沫消火栓箱、阀门、压力表、管道过滤器、金属软管、管道及管件等进行外观检查，均应完好无损；5.每半年应对管道过滤器滤网进行清洗，发现锈蚀应及时更换；6.每两年系统检查和试验完毕，应对泡沫液泵、泡沫液管道、泡沫混合液管道、泡沫管道、泡沫比例混合器（装置）、泡沫消火栓、管道过滤器或喷过泡沫的泡沫产生装置等用清水冲洗后放空，复原系统。
