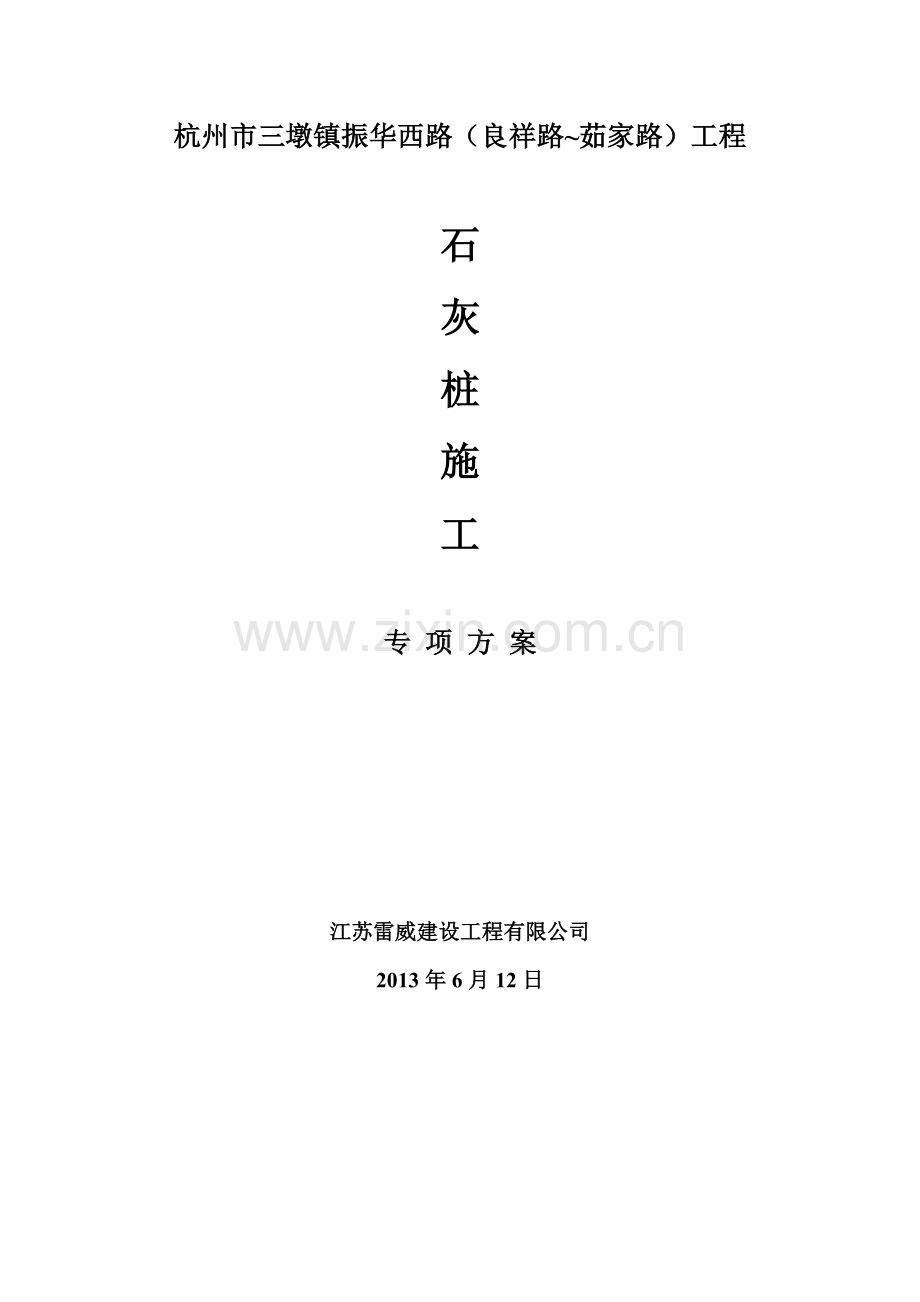

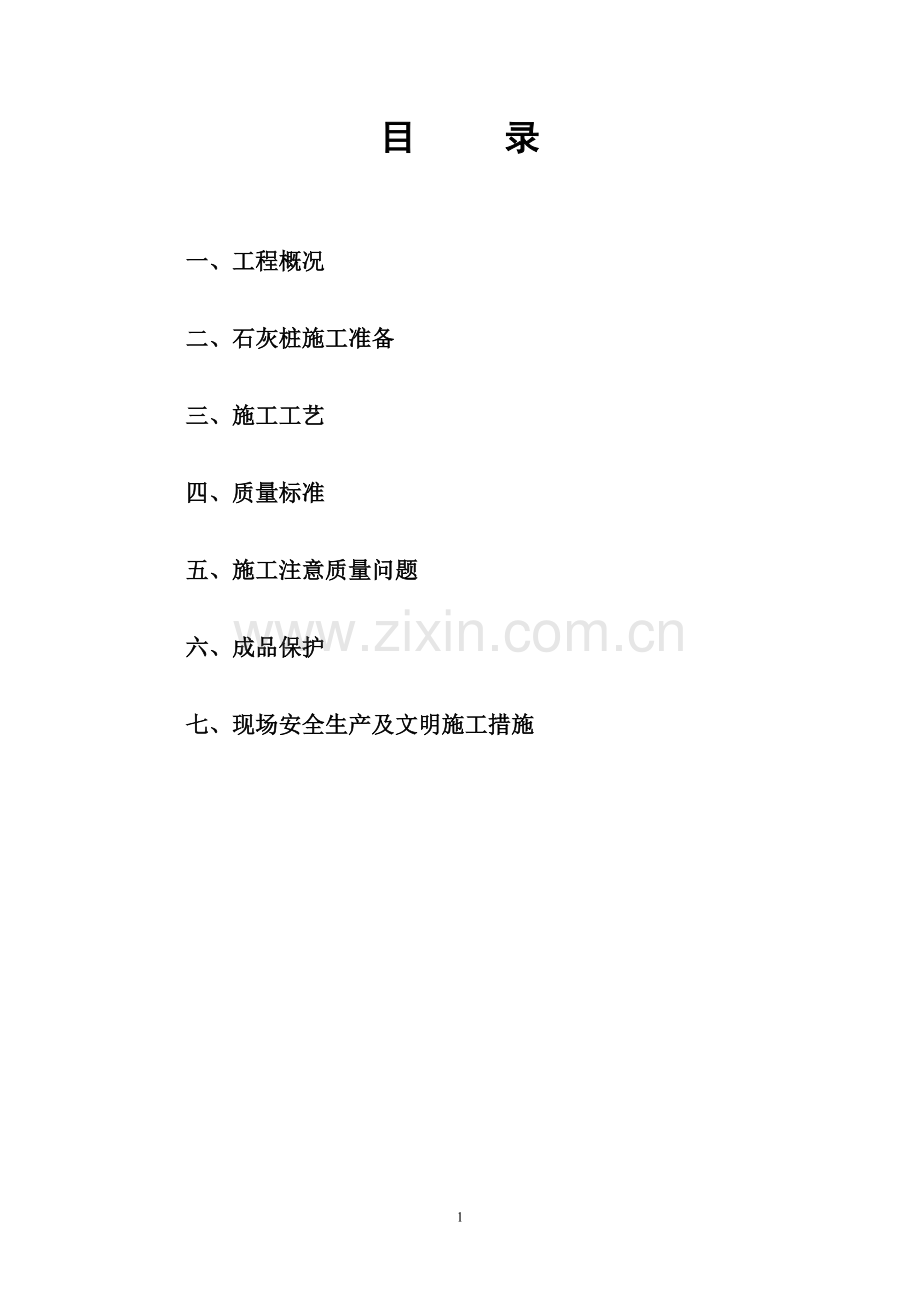

杭州市三墩镇振华西路（良祥路茹家路）工程石灰桩施工专 项 方 案江苏雷威建设工程有限公司2013年6月12日 目 录一、工程概况二、石灰桩施工准备三、施工工艺四、质量标准五、施工注意质量问题六、成品保护七、现场安全生产及文明施工措施杭州市三墩镇振华西路（良祥路茹家路）工程道路地基基础石灰桩加固施工方案一、工程概况1、振华西路（良祥路茹家路）西起良祥路，东至茹家路，与现状振华路相接，道路全长约2.903千米。本次实施范围为上跨铁路段K0+467K0+680，K0+840K1+040共413米，道路标准红线宽44.2米，石灰桩桩径为40cm，等边三角形布桩，桩间距120cm，桩土置换率m=0.12。(详见石灰桩平面布置图)。本工程石灰桩施工采用管内投料法。二、石灰桩施工准备 1、材料要求混合料采用新鲜生石灰块， 有效氧化钙含量不低于70%，对于粒径大于7cm的人工过筛剔除， 生石灰与粉煤灰体积比1：1，雨天对生石灰用油布遮盖严实，桩底填约50cm厚中粗砂。2、主要机工具高频液压振动打桩机V-450，转速为2400rpm，激振力为55T，直径400mm无缝钢管3根，钢管上侧焊有投料漏斗，活瓣桩尖，锥形角为60度，根据设计桩长配有3.5m及4.5m长钢管各3根。3、清表后道路两侧挖边沟（宽2m、深1.5m），并安排专人排水。4、作业条件4.1 岩土工程勘察报告、基础施工图纸、施工组织设计应齐全。4.2 建筑场地地面上所有障碍物和地下管线、电缆、旧基础等均已全部拆除搬迁。4.3 施工场地已进行平整，对桩机运行的松软场地已进行预压处理，道路两侧挖边沟，安排专人负责排水。4.4 桩轴线控制桩及水准点桩已经设置并编号，且经复核；桩孔位置已经放线并钉标桩定位或撒石灰。4.5 供水、供电、运输道路、现场小型临时设施已经设置就绪。5、作业人员5.1 主要作业人员：打桩工、运灰工。5.2 机械操作人员必须经过专业培训，并取得相应资格证书，主要作业人员已经过安全培训，并接受了施工技术交底。三、施工工艺1、振动打桩机成桩工艺流程管内灌灰将钢管打至设计要求桩机就位覆土压实、成桩振动密实、拔管理 2、操作工艺2.1 施工工序，一般是先两边后中间，并按每间隔2孔的施工顺序进行跳打，不得由一边向另一边平行推进，以免挤向一边， 桩位按梅花形布置，桩径40cm，等边三角形桩，间距120cm。2.2 桩成孔采用液压振动式，成孔时，控制钢管垂直度，桩底标高根据地勘报告，进入持力层（穿透淤泥层）50cm。2.3 成桩方法为重复压拔法，把桩管对准桩位，启动振动锤，将钢管振动沉入，结合地勘报告，达到设计深度（穿透淤泥层50cm，穿透淤泥层后，沉管明显受阻），为防止堵管，桩底部先灌入约50cm中粗砂，从桩管上侧投料漏斗灌入混合料，采用体积控制法，每米填料用量按1.3的密实系数控制填料用量，填料灌至投料口，先振动3min，让填料密实再灌料，将计算出的填料全部灌入钢管内振动密实后（以上循环操作），边振动边拔管，严格控制提升速度，每分钟不超过1.5m，每拔高1.0m向下压10cm（振动下压），停止拔管，振动2min后再拔，以此循环至桩管拔出地面，待钢管拔出地面后压下50cm,并用粘土夯实封堵，封口标高高于场坪标高高10cm，并碾压密实。四、质量标准石灰挤密桩的桩数、排列尺寸、孔径、深度、填料质量及配合比，必须符合设计要求或施工规范的规定。五、施工注意质量问题1、 生石灰失效影响挤密： 适当控制加荷时间，应使石灰桩达到一个月左右的硬化期。2 、漏钻、漏填灰、桩体松： 施工中应加强质量监控，每次填灰厚度要符合规定，以防止出现漏钻、漏填灰、桩体松等质量事故。六、成品保护1 基础底面以上应预留0.5M厚的土层，待施工结束后，将表层挤松的土挖除，或分层夯压密实后，立即进行下道工序施工。2 雨期或冬期施工，应采取防雨、防冻措施，防止生石灰受雨水淋湿或冻结。七、现场安全生产及文明施工措施 （一）安全生产措施 1、项目部成立安全小组，配备专职安全员，班组长为兼职安全员，实行全员安全管理。 2、进入现场的职工，应进行安全技术交底，提高职工的安全和文明生产意识。 3、加强经常性的安全教育，坚持对工人，临时上岗人员的安全培训。 4、建立安全生产责任制，明确各自职责，每班组设一名兼职安全检查员，进行监督。特殊工种持证上岗。 5、全体施工人员进入施工现场应戴好安全帽，严禁酒后上班施工。 6、严格按操作规程进行作业，设备要及时做好保养，检查工作，严禁带病运转，每班应做好交接工作和试运转工作。 7、现场电气设备均应有开关箱，并按装触电保护开关，做到一机一闸一保险，严禁私拉电线，无证电工不得拆、接电气设备。 8、严格遵守本市安全生产制度和本公司有关安全操作规程，应做好安全生产台帐。 9、健全安全网络，完善和坚持各项安全管理制度，使安全工作与工作业绩和经济奖罚持勾。 10、接受建设单位，监理、公司及有关政府部门的安全检查监督。 11、认真做防火、防盗等保卫工作。 （二）文明施工措施 本施工场地位于开发区，做到现场文明施工十分重要。为争创“文明标化工地”应做到以下几点： 1、施工区域与非施工区域必须区分。 2、本工程由项目经理全面负责文明生产与环保措施的落实。 3、各类机械，设备、材料的堆放必须按指定位置堆放，保证现场布置合理。4、认真做好职工的职业道德教育，做到工作上密切合作，团结互助，生活上相互照顾，和睦相处，对外协作友善，树立企业的良好形象。10
