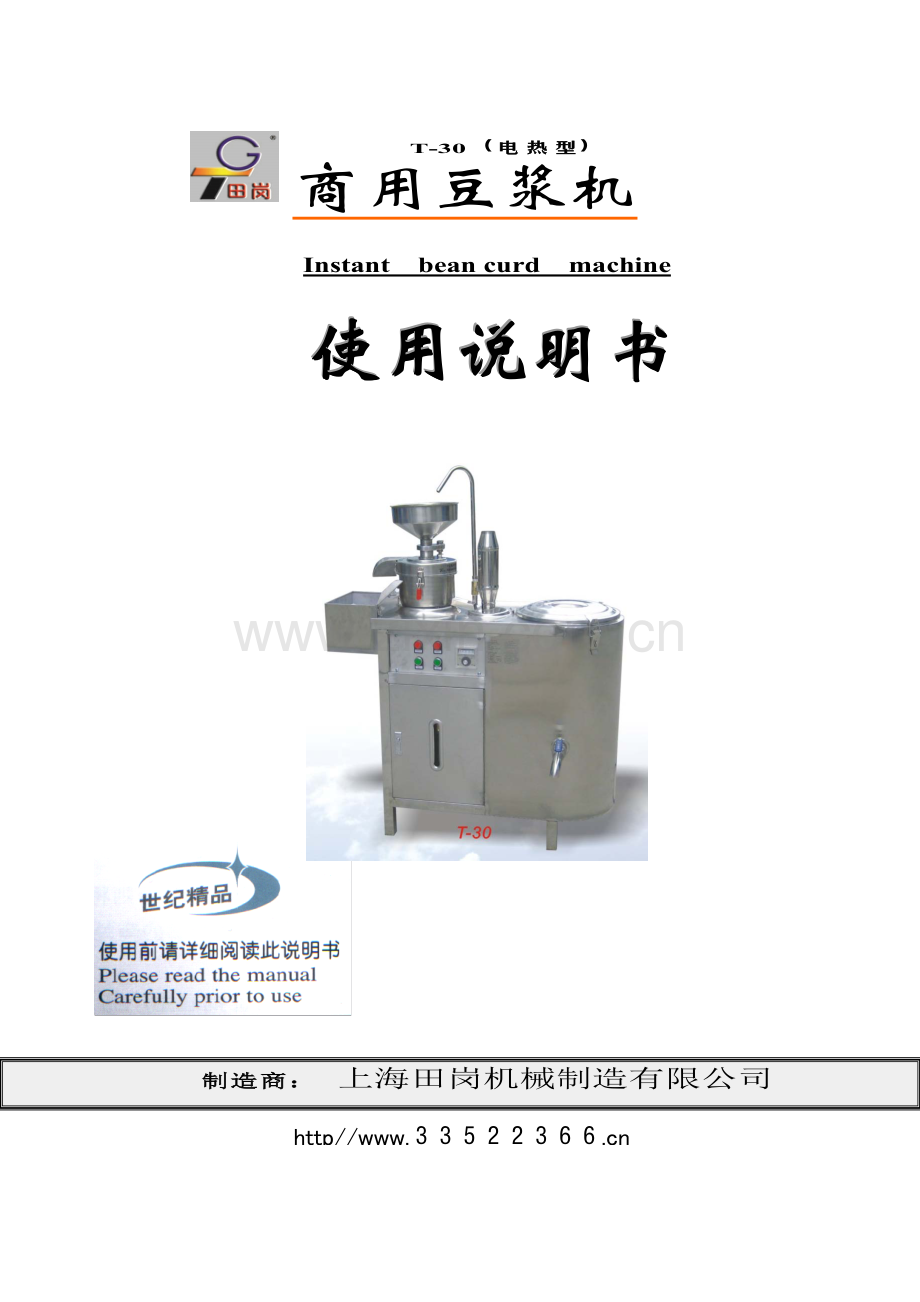

T-30（电热型）

商用豆浆机
Instant bean curd machine

使用说明书

http//www.３３５２２３６６.cn

制造商： 上海田岗机械制造有限公司

一、产品简介
Ｔ -30豆浆机，该机具有自动加热煮浆、蒸汽包手动加水 、操作简便、快速、安全可靠、清洁卫生、外型美观等优点。从30L豆浆煮到沸点，只须30分钟左右，产出的豆浆、豆奶营养丰富，味道鲜美，不含任何防腐剂，对老少皆益，符合食品卫生标准。该机适合开店现做现买及 宾馆、饭店、食堂、餐馆快速制作热鲜豆浆、豆奶、豆腐的理想设备。
二、主要技术参数
1、电源：电压220V/50Hz料斗（加水）

电磨（浆渣分离）

生浆桶

盛渣桶

可二次磨浆

煮浆桶

蒸汽包（电热型、燃气型）

清洁水

封口机

出售

②

黄豆

2、加热功率:6kw。
3、磨浆电机功率:750 w。
4、煮浆锅容量： 40L。
5、进水接头：1/2″（4分外丝）。
6、外型尺寸：长 1080mm×宽530mm×高1350mm。
三、机器结构及工作原理
本机由分离式磨浆机、煮浆桶、蒸汽包等组成，电器控制部分由温控仪控制煮浆桶温度达到自动控制加热 ，蒸汽包水位由阀门手动加水控制。首先将浸泡好的黄豆由高速分离电磨加工，排出豆渣，产生的豆浆经过蒸汽加热达到去腥、均质煮浆，及添加辅助原料消泡、乳化、凝固、成型处理便可产生出营养丰富的 豆制品。 做豆腐需另配豆腐成型机。（详细请看附结构图）
四、豆浆加工工艺流程图

浸泡好

包装

五、机器安装试机
1、把机器放置平稳，做好各部分清洁。
2、准备好4分水管（用1/2″接头软管也可）接上水源和出浆口阀门及水龙头，检查各个接头部位是否有漏水。
3、接好相匹配的电源。为了您的安全请接好地线。（电线容量是否相符，电源前应装有漏电保护器）
4、调节磨浆机：
（1）使用调整扳手将上调整螺帽依方向转速约1/2圈，如图（7）。
(2)如图（8）：
①上、下磨石间隙调大：
将下调整螺帽依方向旋转约1/12圈
②上、下磨石间隙调小：
将下调整螺帽依方向旋转约1/12圈
(3)将上调整螺帽依方向旋紧，即完成。
(4)一般磨石间隙之调整，以上、下两块磨石刚好没接触到为最适宜。
5、磨石滤网更换：
（1）上部磨石更换：松开3个上磨石固定螺丝，注意有橡皮垫。如图（9）
（2）下部磨石更换：松开1个下磨石固定螺丝，取开拨豆器。如图（10）
（3）过滤网更换：取开下磨石后，用手拉出过滤网钢丝，在重新穿好。如图（11）
（4）注意调整粗细手柄必须缓慢进行，以免砂轮间隙过紧损坏砂轮或引起电机超负荷。
6、 该机要注意无水干烧 ，当接通电源前就观察蒸汽包水位计玻璃管是否一定水位 。
7、将温控仪设定到100℃开始工作，大约20--30分钟观察煮浆桶内的出气口是否有蒸汽出来，如有大量蒸汽出来说明已正确安装完成，就可以正式生产了。
六、使用操作方法(豆浆生产说明包括制豆腐）
1、清洗：将优质黄豆清洗，除去砂泥杂质及漂浮物。
2、浸泡：一般浸泡6-10小时，具体根据季节气温大豆情况而定 ，
或用温水浸泡至无硬芯即可。（高温水浸泡物料易造成粘度大，分渣效果不佳）将浸泡好的豆在磨浆前用水清洗一次。
③

3、磨浆：启动磨浆机，打开水龙头，将浸泡好的大豆加入料斗中，（经验数据为每公斤干大豆，浸泡好为2公斤左右，操作时加入2.5公斤左右水，称渣重为1.3公斤左右，则豆浆浓度、出渣率、小时产量、分离度等指标为最佳值）。 为了进一步提高豆渣的利用率，可将豆渣加水调至粥样倒入料斗重复加工。工作完毕后用水将料斗滤网上剩余的渣冲洗干净并甩干。磨浆过程，切勿浆手伸进豆渣出口，如图（5）以免手指被打断。
4、煮浆：磨浆过程就可将（加热开关）温控仪调到100℃就会自动加热，当煮浆桶沸腾到100℃会自动停止工作。温度到65℃时加入消泡剂，（消泡剂用量见消泡剂使用说明）升温至100℃后静待2-5分钟放出热豆浆。
5、豆腐生产工艺流程就是将做好的豆浆进行点浆（用内脂、石膏、卤水均可以）配方：每公斤黄豆10克石膏或用卤水15克（已溶解的卤水）。用木浆一边搅拌一边加卤水，直至豆浆成棉花状，然后凝固整型,将豆腐脑搅破，把豆腐脑放进豆腐盒内，包好豆腐布,放入成型机加压约10-15分钟后既成豆腐。
九、设备的维护与保养
1、清洗：工作结束应及时清洗滤网、机内残渣、以保证良好的分渣和机内卫生。方法如下：
①旋下拨料器上的紧固螺丝，卸下滤网架、动砂轮等清洗，滤网必须清洗至无堵塞。
②用抹布擦洗机体内、外，禁止用水冲刷，以防电机进水。
③按顺序将滤网架等有关部件复原，由紧固螺丝紧固，备下次再用。
④用水清洗煮浆桶蒸汽管及各个部件，以保清洁卫生。
2、要经常擦洗水位计玻璃管以保证水位计玻璃管能清楚观看水位，如停止一段时间不用，应放净蒸汽包内的水，待下次使用时加入清水，否则会水变质发臭，（每3-6个月应清洗煮浆桶夹层水垢一次，具体方法：将锅炉软水剂900-1000克溶解加入夹水层，将水温加热沸腾，保持1-2小时，然后放净水再用清水冲洗3-4次）
3、如操作失误豆浆倒流到蒸汽包内，请立即拆洗或更换止回阀把它放出后再用净水冲洗干净，看水位计不浑浊为准，否则会影响煮浆质量。
4、当磨浆机砂轮、滤网磨损或损坏后，要及时更换。
十、注意事项：
1、电源安装时,为了您的安全请金属机壳上接好地线 。
2、蒸汽包严禁干烧，水位计的水位不得超过最高安全水位线或低于最低警戒水位线，正常水位在玻璃管的中部。
3、磨浆时防止水进入电机，请先开机后加水、加豆。
4、（6）请务必每次使用后，按顺序清洗干净，以免过滤网网孔阻塞。清洗时请不要大水量直接冲洗，以防电机进水。严禁堵住出浆口，用水冲洗！
④

4、煮浆时要注意查看煮浆桶内的液面位置，不能高出排气口位置，液面应该在排气口下3厘米为宜，如液面没有全部浸住蒸汽孔会影响加热效率。
5 、如出蒸气管上的止回阀门需要拆洗或更换时，千万要查看安装方向位置是否正确，应经常检查止回阀及出气口是否有异物堵塞。(一般一个月内拆下检查清洗一次)在正常加热工作时，工作人员不要随便离开岗位。
6、凡没有遵照说明书规定的注意事项，因错误操作引起的故障和事故，后果自负。

⑤

十一：常见故障及排除方法
故障状况
产生原因
排除方法
出现豆瓣
或磨不细
砂轮间隙过大
重新砂轮间隙调整
上下砂轮不平行
加水磨合砂轮
砂轮破损或不锋利
更换砂轮
出渣稀或
出渣不畅
滤网堵塞
清洗滤网
加水过大或过小
稀减少水量、不畅加大水量

浆中带渣
电压不足，滤网破损
调整电压，更换滤网
滤网缝合不严
有漏孔现象
缝合严实端部弹簧绷紧、
砂轮下部应压平

电机发热
负荷过大
检查上下砂轮是否平行
电压不稳
电压是否符合电机规定额定压正负值不得超过额定压的10%
震动大
磨浆机装配不平行
调整分离筛及砂轮位置
豆浆倒吸
蒸汽包
止回阀密封损坏
更换止回阀
止回阀堵塞
清洗止回阀
蒸汽包加不进水
加水阀门损坏
维修或更换
水位计阀没有打开或堵塞
打开水位阀，清洗玻璃管
水压力不够
增压或强制手工加水
加热不发热
发热管损坏
更换发热管
电线接头松动
重新接好
已到设定温度
调整控温仪
温度不正确
感温探头末放好或脱落
重新正确放置

制造商：上海田岗机械制造有限公司
售后服务地址：松江区久富开区易富路111５号
电话：３３５２２６７８ Http://
